开疆智能Profinet转Profibus网关连接韦普泰克工业称重仪表配置案例

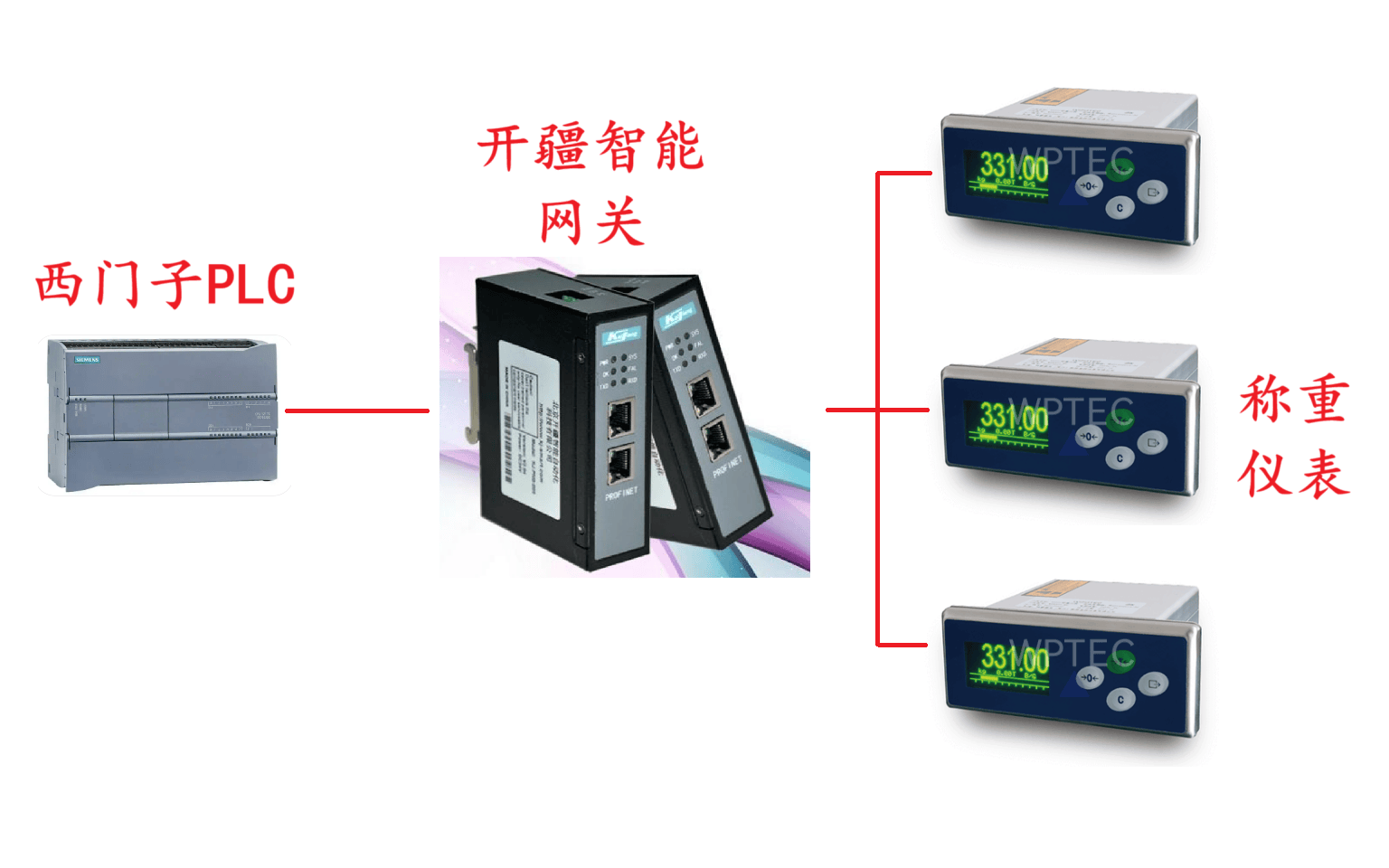

本案例是客户想将称重仪表接入到西门子Profinet网络，但由于仪表本身使用的是Profibus通讯协议，而PLC则是采用的Profinet通讯协议两者不能直接进行通讯操作，故选择开疆智能研发的Profinet转profibus网关进行通讯转换。

配置过程：

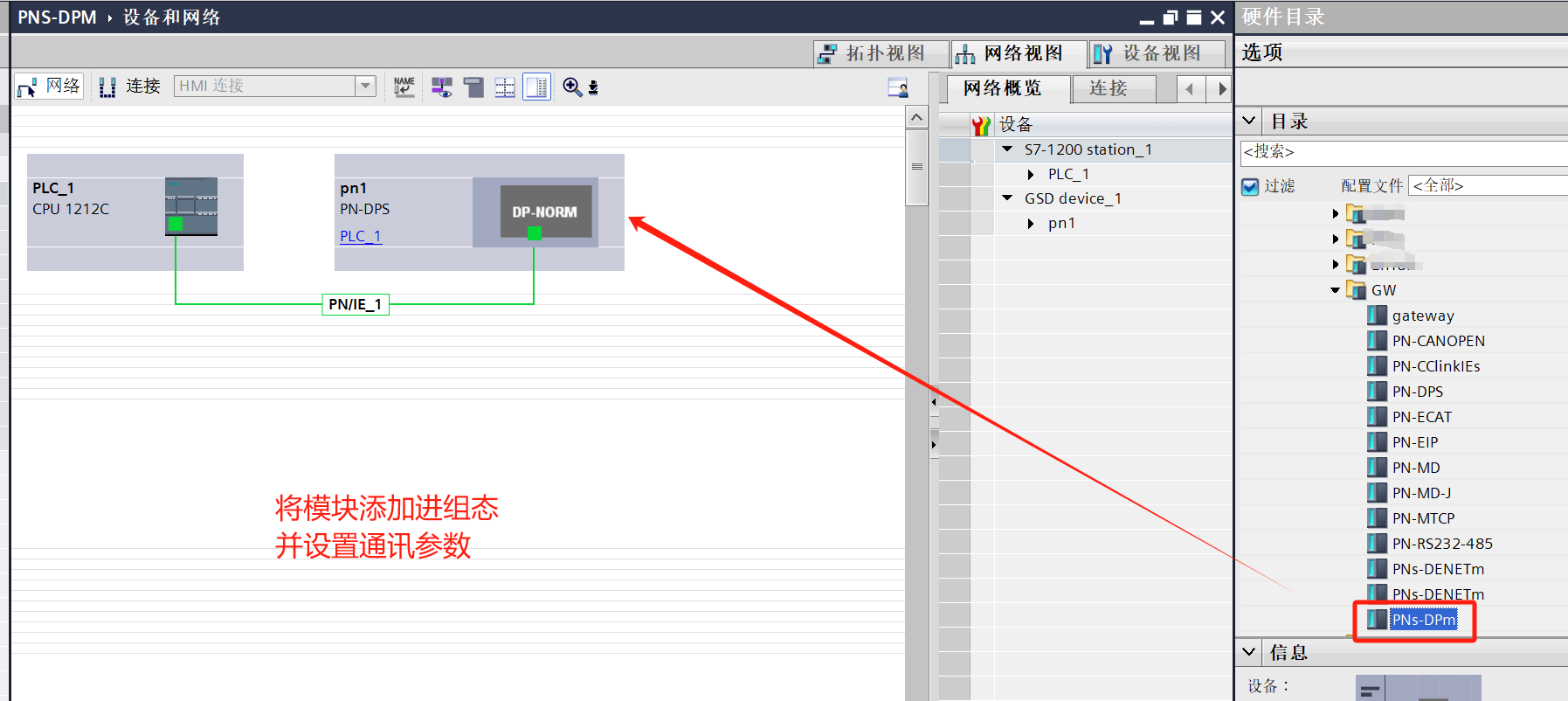

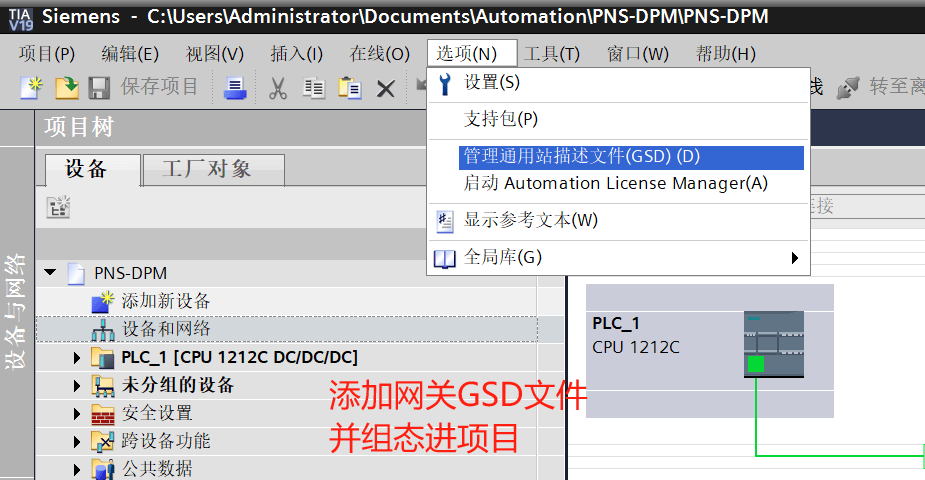

首先配置网关在Profinet一侧的配置参数，打开PLC组态软件并新建项目

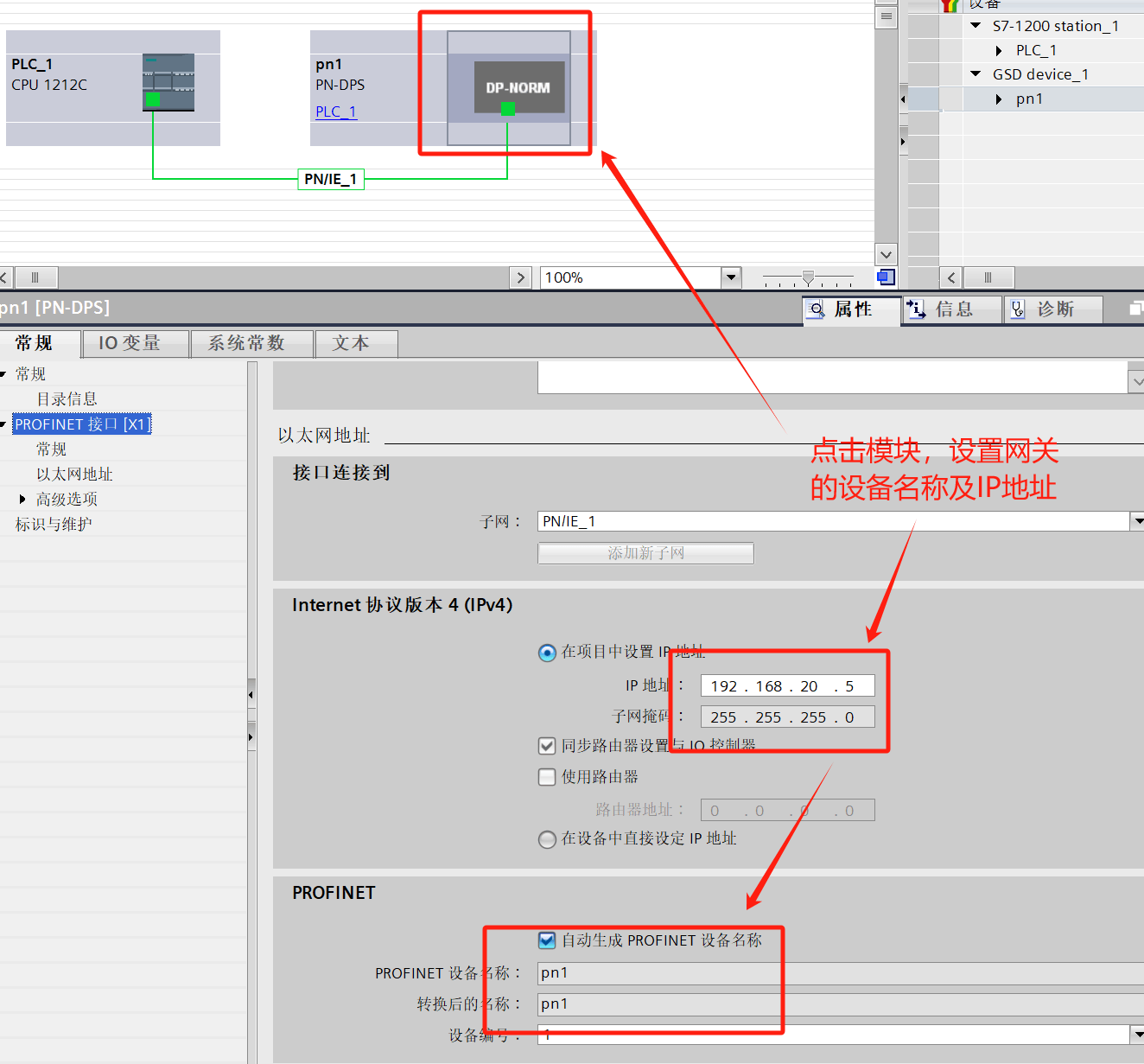

点击属性，设置并分配网关的设备名称及IP地址。

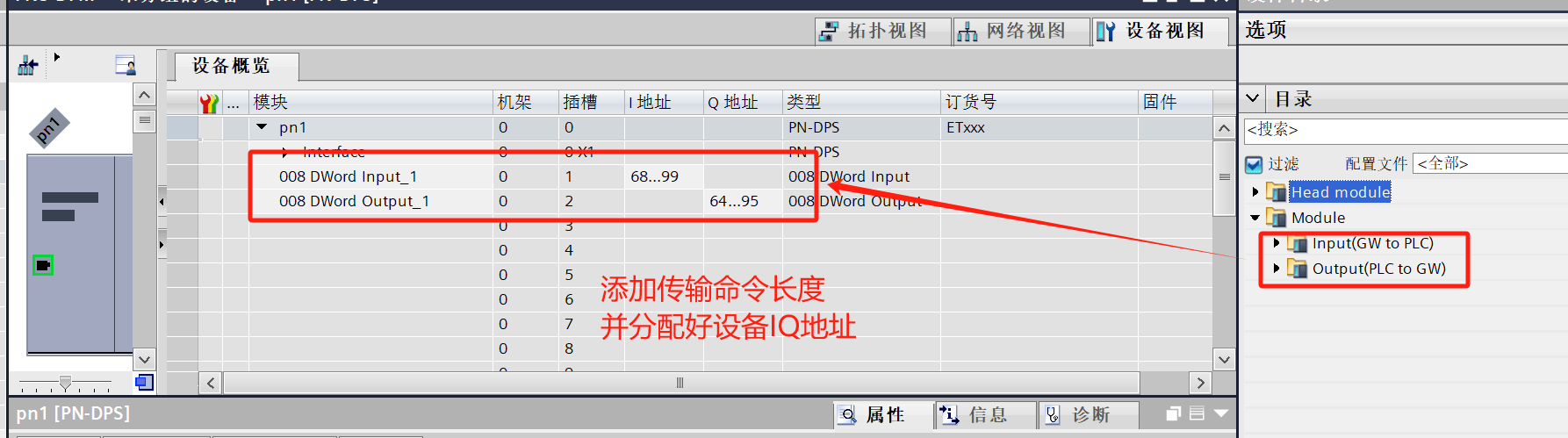

双击网关进入设备视图，设置网关的输入输出长度以及IQ地址。

到此PLC一侧的配置完成，开始进行网关一侧的配置打开网关配置软件新建项目。

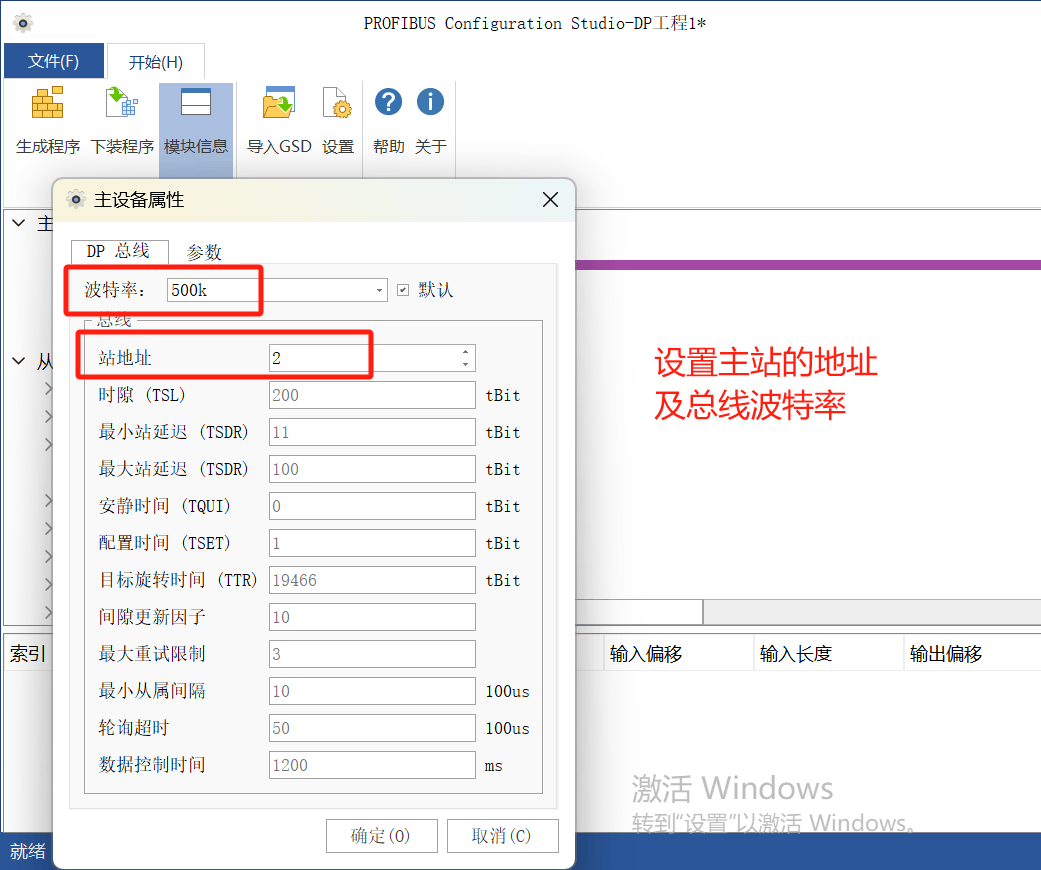

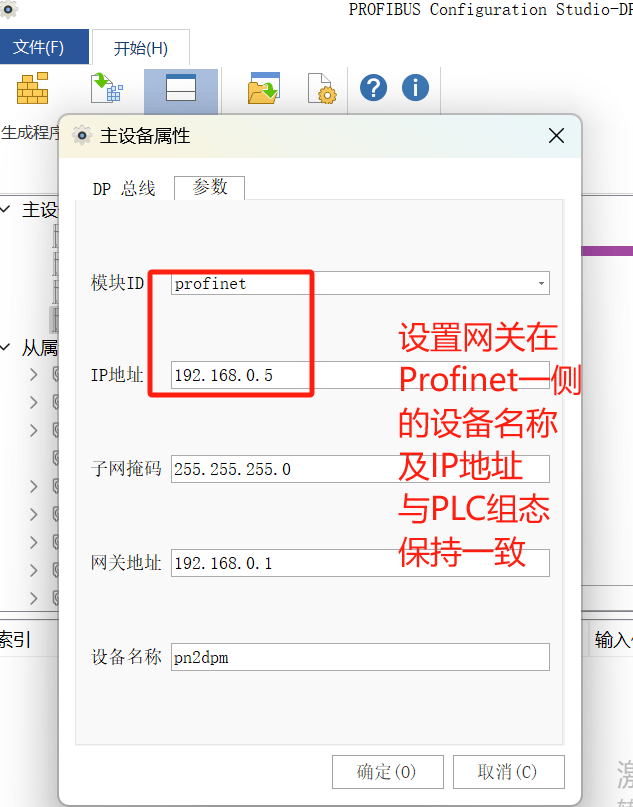

首先添加主站，设置DP侧的波特率以及Profinet侧的设备名称及IP地址。

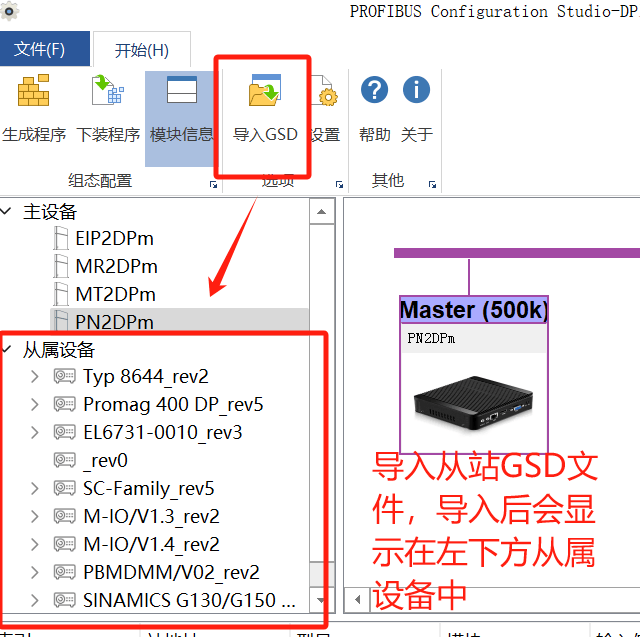

导入DP从站GSD文件并添加进入网关工程。

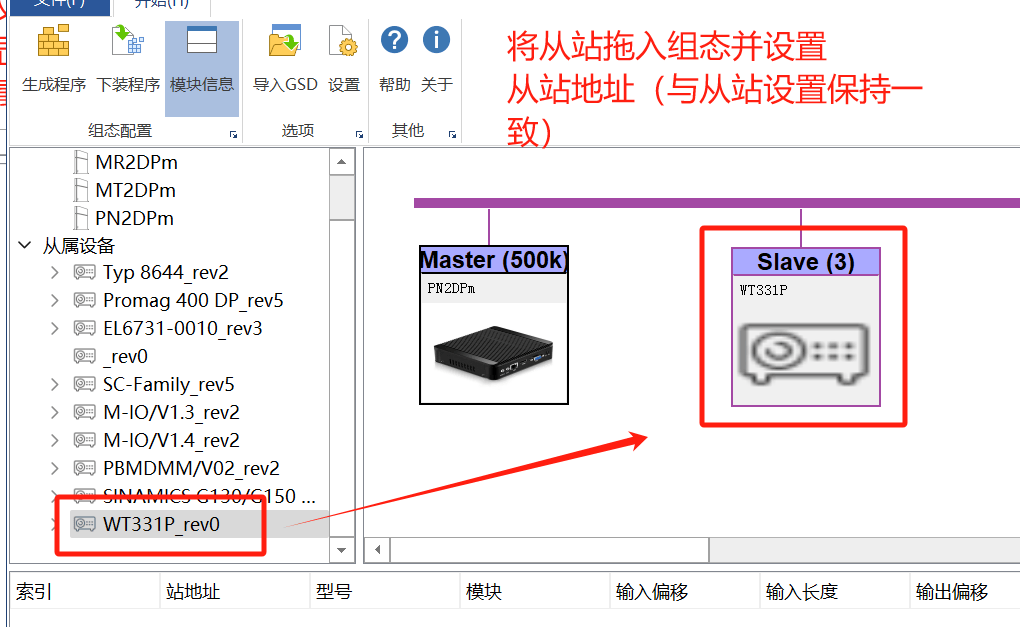

添加从站模块，并设置从站地址。要与从站实际设定保持一致。

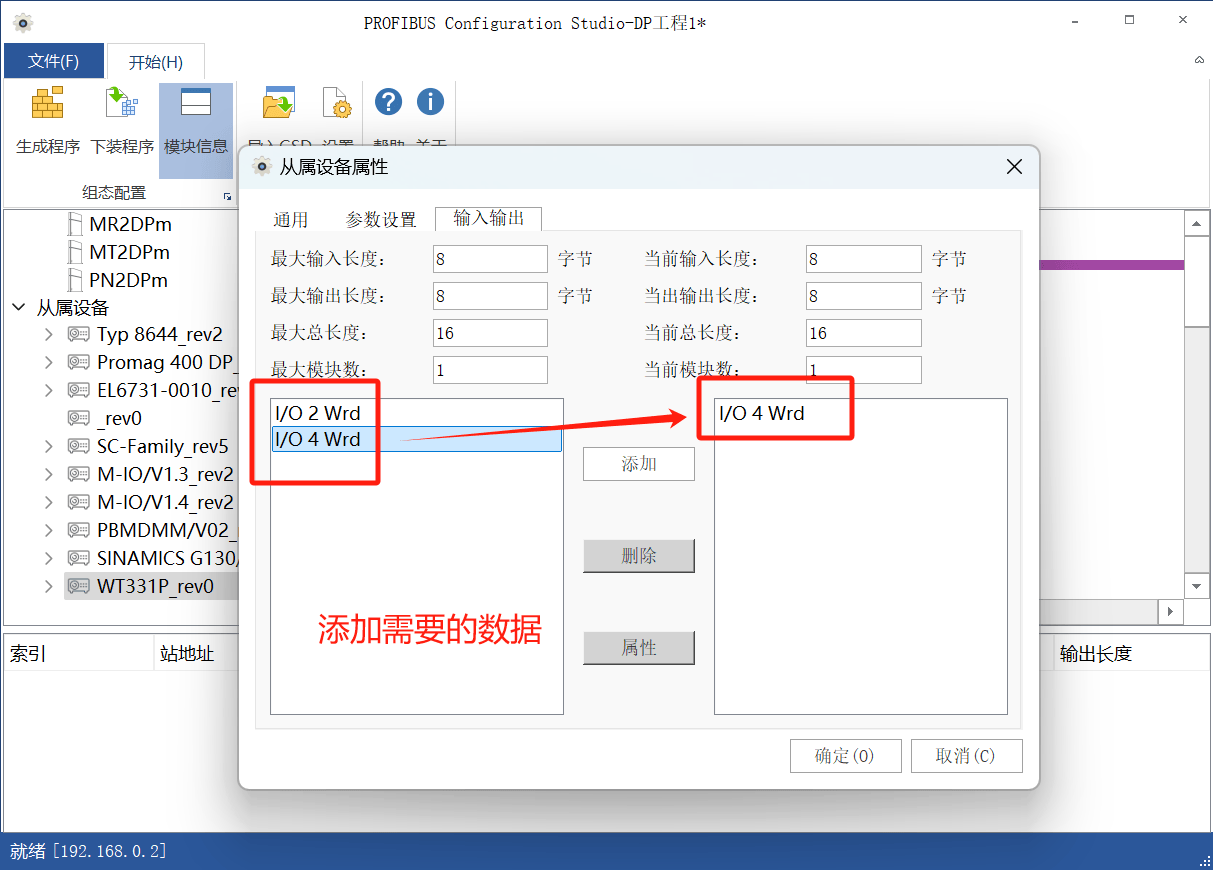

添加从站的命令

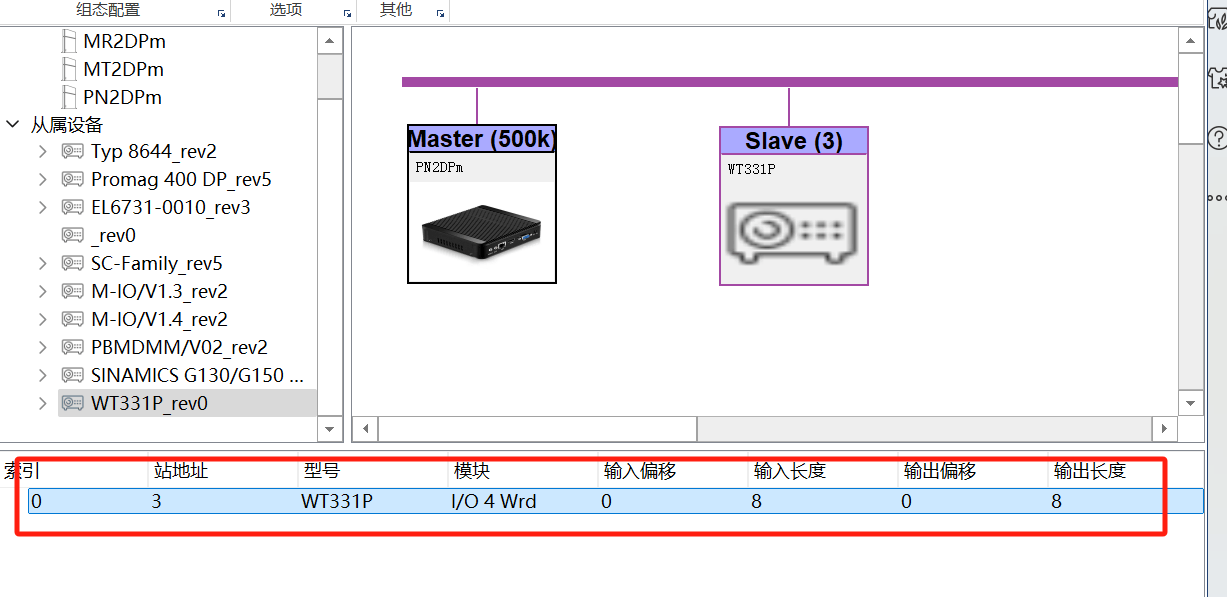

下方出现从站模块参数以及数据长度。确认无误后下载配置进网关即可。

所有设备全部上电，观察网关指示灯，PWR,SYS灯亮说明网关开始运行，OK灯常亮说明Profinet通讯成功。RUN灯常亮，ERR灭说明DP通讯成功。
