支持单双及四像素模式的testpattern仿真

  在图像调试过程中，我们经常会先使用testpattern测试图进行图像显示测试。这里提供了一个能支持单像素，双像素和四像素模式的testpattern仿真工程。下载地址如下 https://download.csdn.net/download/cjie221/90897224

1. 仿真工程框图

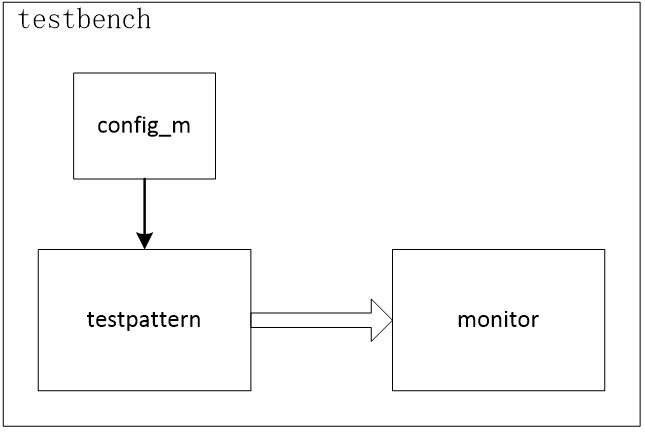

  仿真工程框图如下，config_m模块根据分辨率信息产生时序参数，testpattern根据时序参数生成测试图，monitor模块将测试图转成bmp位图进行缓存。

2. 仿真过程

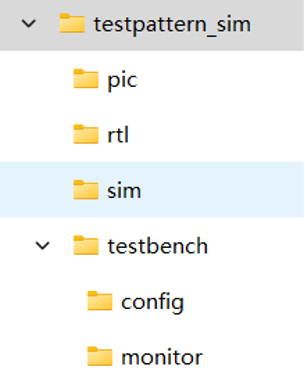

  下载仿真工程后解压，文件夹结构如下。

  进入testpattern_sim\sim文件夹，sim中是Modelsim仿真命令脚本，其中.bat文件可以直接运行启动Modelsim， tb_top.do 文件是编译，仿真运行命令脚本。
  运行Modelsim仿真有两种方式。
  第一种，如果你的PATH路径中已包含Modelsim的执行路径，可以直接去sim文件夹下，双击tb_top.bat文件，即可打开Modelsim并执行命令脚本。
