【监控】Prometheus+Grafana 构建可视化监控

在云原生和微服务架构盛行的今天，监控系统已成为保障业务稳定性的核心基础设施。作为监控领域的标杆工具，Prometheus和Grafana凭借其高效的数据采集、灵活的可视化能力，成为运维和开发团队的“标配”。

---

一、Prometheus

Prometheus诞生于2012年，由SoundCloud开发并捐赠给CNCF基金会，现已成为继Kubernetes之后最受欢迎的云原生项目之一。

1. 核心特性

• 多维数据模型：通过<metric name>{<label1>=<value1>, ...}的格式记录数据，支持按标签动态分类（如区分不同服务的HTTP请求延迟）。
• PromQL查询语言：提供强大的时间序列数据分析能力，例如计算CPU使用率的滑动平均值：

avg_over_time(node_cpu_seconds_total{mode="idle"}[5m])

• Pull/Push混合模式：默认通过HTTP主动拉取目标数据，同时支持通过Pushgateway接收短期任务推送的指标。
• 分布式高可用：支持联邦集群架构，实现跨数据中心的数据聚合。

2. 架构组件

体系结构

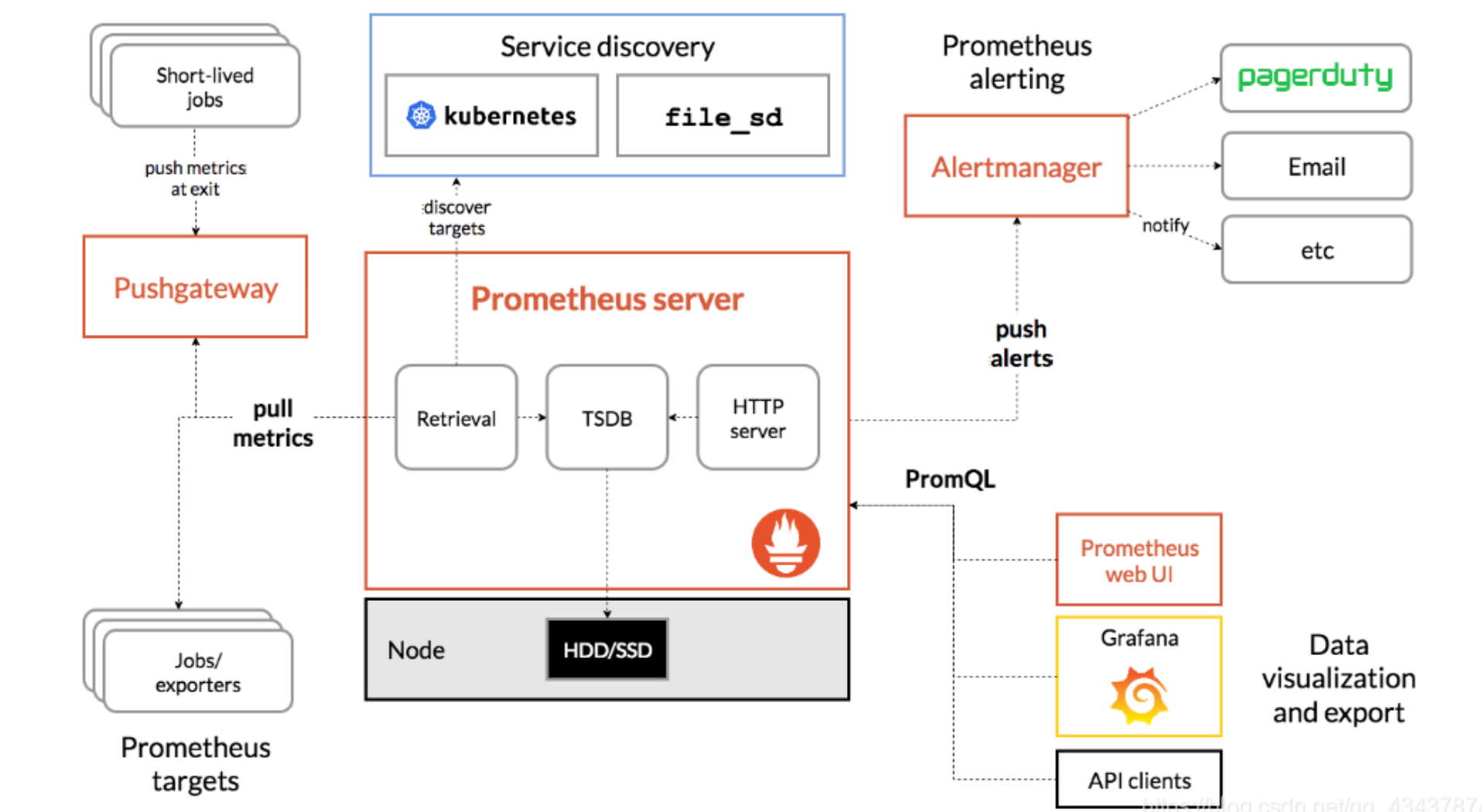

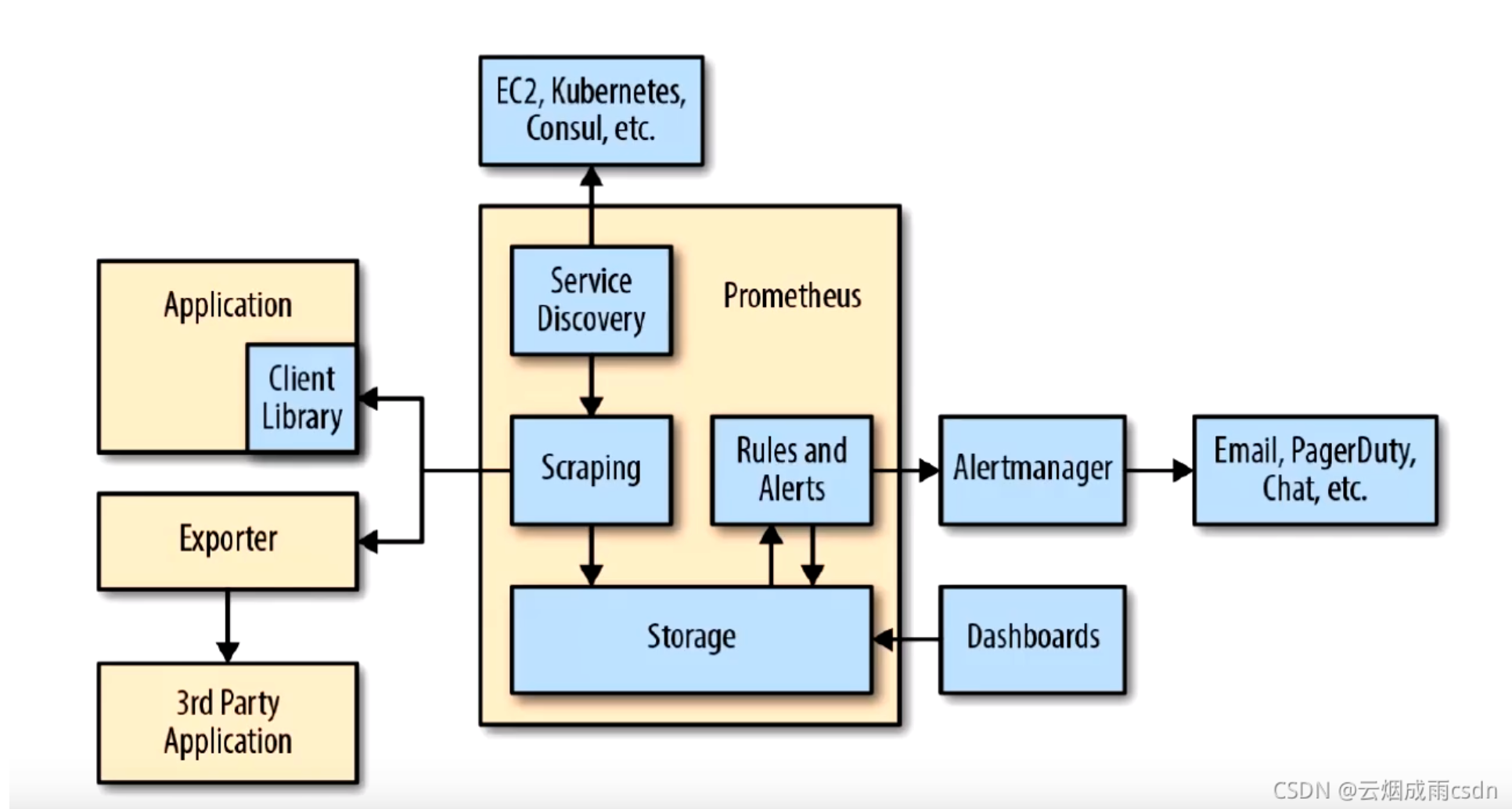

下图说明了Prometheus的体系结构及其某些生态系统组件：

Prometheus体系涉及的组件

• Prometheus server - 收集和存储时间序列数据
• Client Library: 客户端库，为需要监控的服务生成相应的
• metrics 并暴露给 - Prometheus server。当 Prometheus server 来 pull 时，直接返回实时状态的 metrics。
• pushgateway - 对于短暂运行的任务，负责接收和缓存时间序列数据，同时也是一个数据源
• exporter - 各种专用exporter，面向硬件、存储、数据库、HTTP服务等
• alertmanager - 处理报警
• webUI等，其他各种支持的工具，本身的界面值适合用来语句查询，数据可视化，需要第三方组件，比如Grafana。

---

3.如何收集度量值

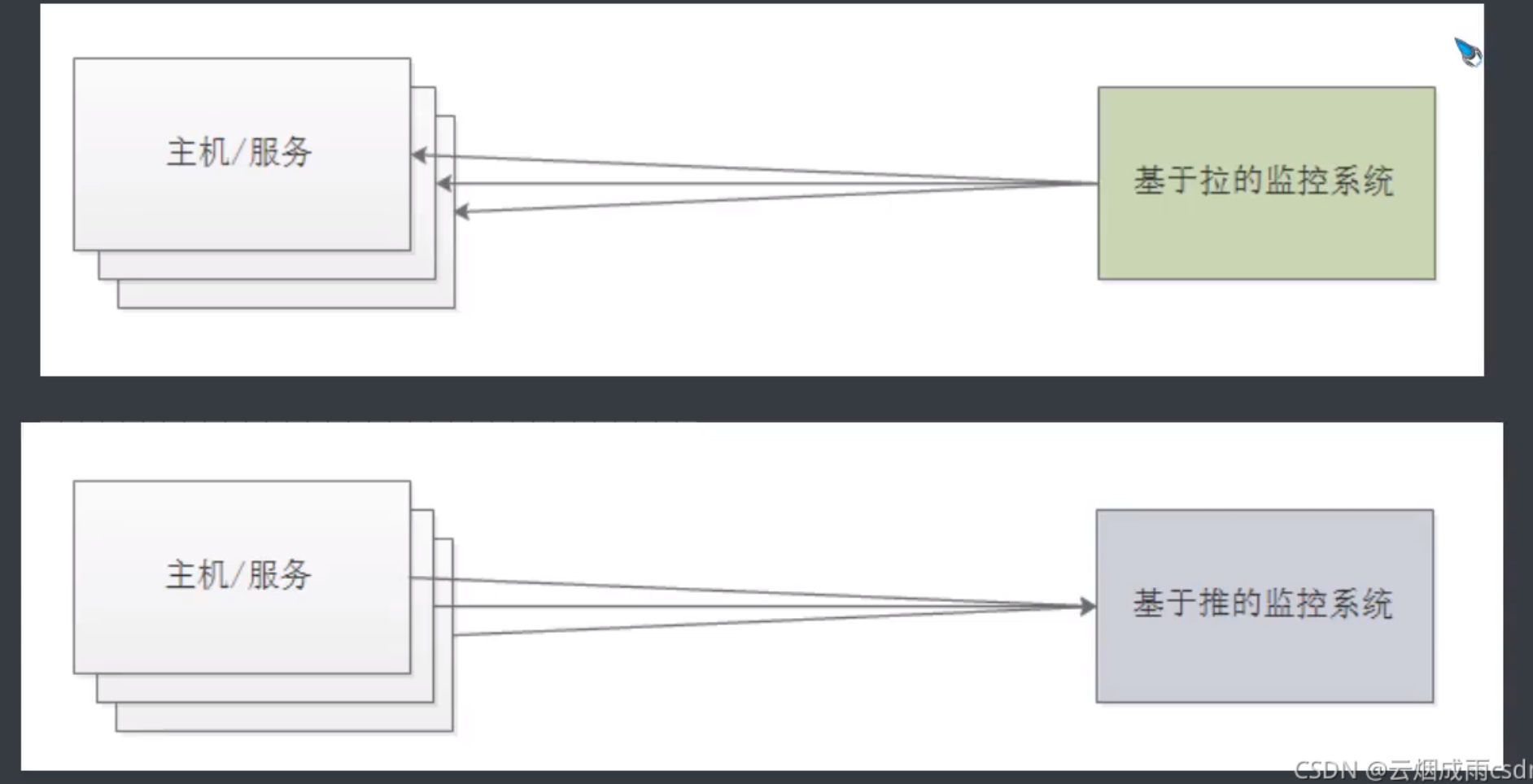

度量指标由监控系统执行的过程通常可以分为两种方法：推和拉。

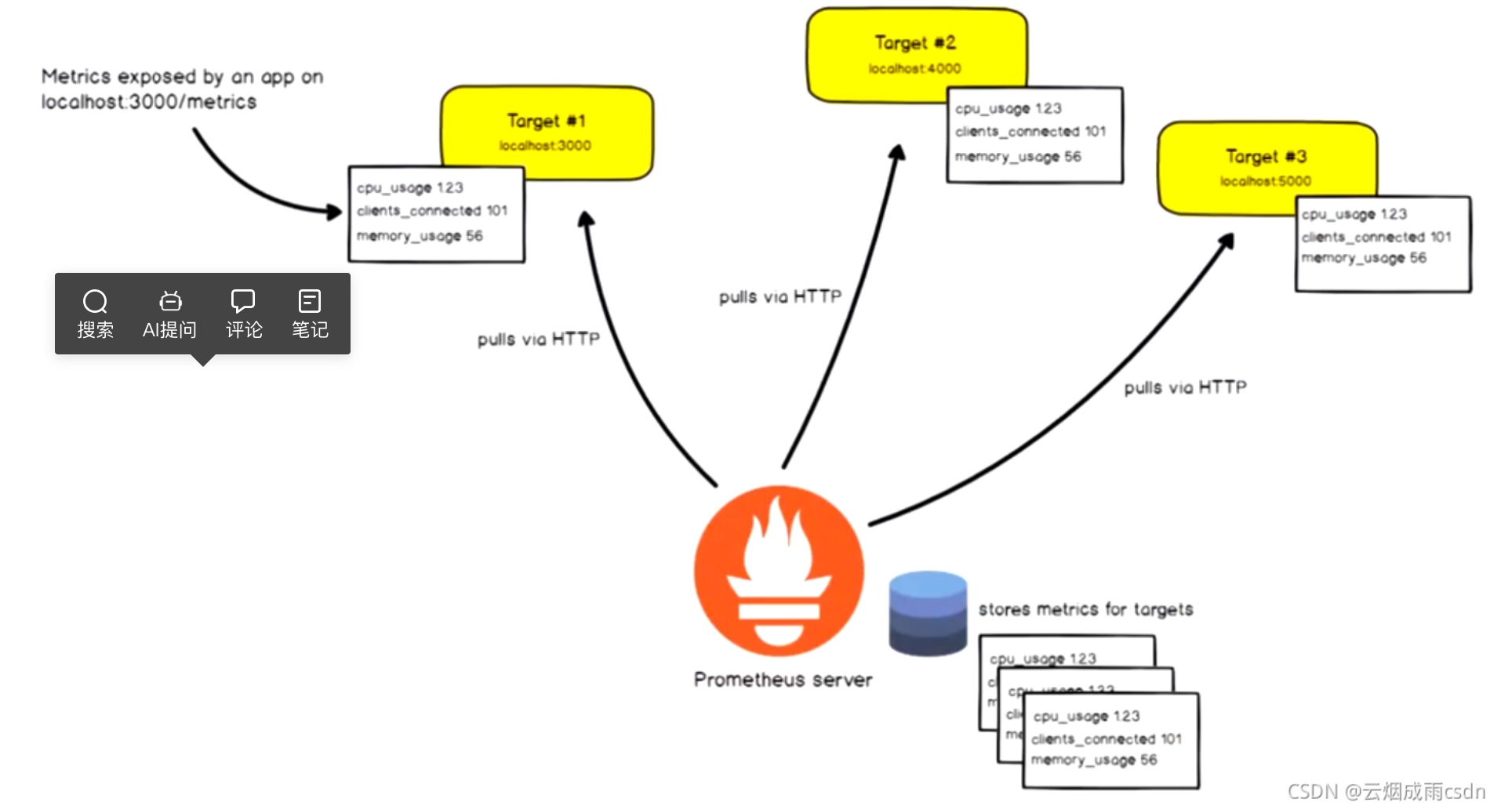

Prometheus基于HTTP call，从配置文件中指定的网络端点(endpoint）上周期性获取指标数据。

Prometheus支持通过三种类型的途径从目标上“抓取(Serape)”指标数据：

Exporters：被监控的目标不支持pro的数据格式，通过exporters抽取指标数据，进行格式化处理成pro兼容的数据格式，再响应给pro server。

Instrumentation：应用系统内建了pro兼容的指标数据格式，pro server可以直接采集。

Push gateway：pro采用 pull 模式，可能由于不在一个子网或者防火墙原因，导致 Prometheus 无法直接拉取各个 target 数据。在监控业务数据的时候，需要将不同数据汇总, 由 Prometheus 统一收集。暂存在pushgateway，等待Prometheus server拉取。

二、Grafana

Grafana作为开源可视化领域的“瑞士军刀”，能够将Prometheus的原始数据转化为直观的运维仪表盘。

1. 核心优势

• 多数据源支持：无缝集成Prometheus、Loki、InfluxDB、Elasticsearch等30+数据源。
• 动态仪表盘：提供折线图、热力图、统计面板等10+图表类型，支持通过变量实现交互式过滤（如按环境/服务筛选）。
• 告警可视化：可在图表中直接标注阈值告警点，并结合Alertmanager实现分级通知。
• 模板生态：官方市场提供1.5万+预置模板，例如：
  • 主机监控模板（ID: 8919）
  • MySQL性能分析模板（ID: 11329）
  • Kubernetes集群监控模板（ID: 315）

2. 高级功能

• 混合数据源：在同一面板中对比不同系统的数据（如同时展示Prometheus的CPU指标和Elasticsearch的日志量）。
• 权限管控：支持基于角色的访问控制（RBAC），细化到仪表盘级别的权限管理。

---

三、协同工作流

1. 数据采集
   Node Exporter采集主机CPU/内存指标，cAdvisor收集容器资源使用情况，应用通过Client Library暴露自定义指标（如Spring Boot的HTTP请求数）。
2. 存储分析
   Prometheus每15秒拉取一次数据，存储至TSDB，并通过PromQL实现实时分析。例如检测内存泄漏：

increase(container_memory_usage_bytes{container="app"}[1h]) > 1GB

3. 可视化展示
   在Grafana中创建仪表盘，组合多个图表形成监控全景（图2）。例如：
   • 实时显示服务的QPS、错误率、响应时间百分位数
   • 通过GeoMap插件展示全球用户的访问延迟分布
4. 智能告警
   当Prometheus检测到指标异常（如错误率>5%持续5分钟），Alertmanager会触发Grafana通知，并自动生成事件时间线供事后分析。

---

四、典型应用场景

1. 基础设施监控
   通过Node Exporter+主机模板（图3），实时跟踪服务器CPU/磁盘/网络状态，预测硬件故障。
2. 微服务观测
   结合Istio等服务网格，监控服务间调用的黄金指标（吞吐量、错误率、饱和度）。
3. CI/CD健康度
   分析流水线的构建时长、失败原因，优化Jenkins任务调度策略。
4. 业务指标可视化
   将订单成交量、用户活跃度等业务指标接入，实现技术与业务数据的联动分析。

---

五、最佳实践

1. 指标设计规范
   • 遵循<service>_<metric>_<unit>命名规则（如http_requests_total）
   • 避免高基数标签（如用户ID会导致时序爆炸）
2. 性能优化
   • 设置合理的抓取间隔（生产环境建议30-60秒）
   • 使用Recording Rules预计算常用查询
3. 可视化策略
   • 关键指标采用红/黄/绿状态标识
   • 在仪表盘顶部放置全局过滤器（如环境/数据中心）

---
