S32K3开发问题-ADC采样电压一直为5V原因分析及处理
文章目录
- 前言
- 排查方向
- PIN功能排查
- MCAL排查
- 解决方法
- 总结
前言
在新项目开发过程，出现了一个ADC通道采样值一直为异常5V，本文记录分析问题出现的原因及解决方案
排查方向
首先检查了MCAL的Port及Adc配置，未发现异常，然后硬件排查了引脚的连接也没有啥毛病，测试直接将ADC要采的电压输入断开，软件还是能够读到5V的电压，而且对应Pin上确实是有5V输出。说明还是软件控制的5V输出。
PIN功能排查
我们使用的是PTE13的ADC功能，该PIN功能如下：

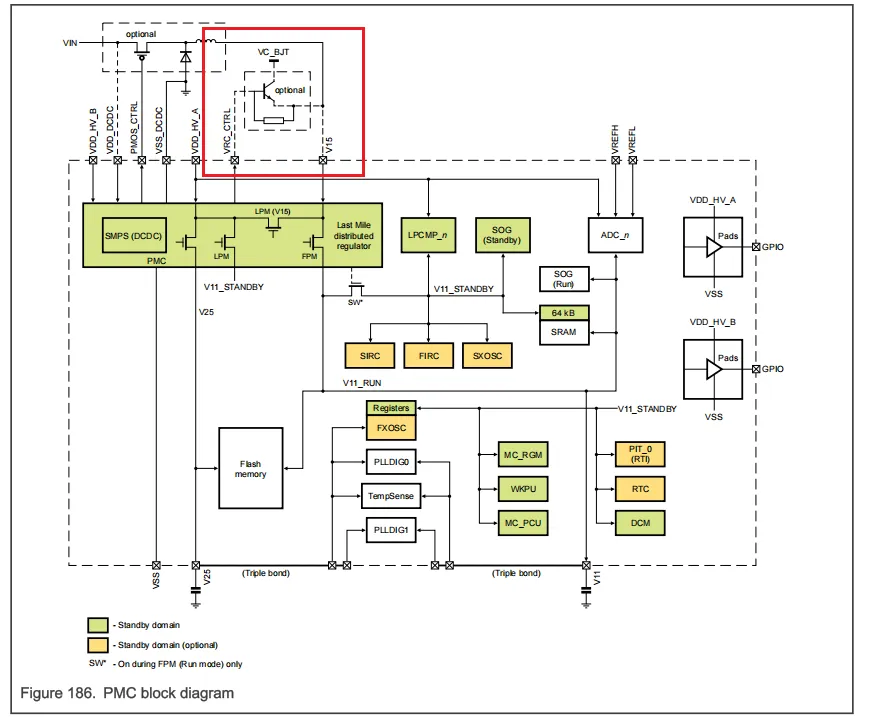

此处注意到一个特别的功能是VRC_CTRL，查阅手册发现该输出是为了内部生成1.5V电压用的：
大概率是因为配置了这个功能导致该PIN作为VRC_CTRL输出了
MCAL排查
排查MCU中的配置，有一个Last Mile Regulator Base Control Enable，其中解释如下：
对应寄存器PMC_CONFIG[LMBCTLEN]字段配置。
最后一英里调节器基础控制使能位。
如果在PCB上使用VDD_HV_A和V15之间的外部BJT，则必须将该位设置为1。该BJT的基极必须连接到VRC_CTRL引脚上，并由PMC控制以调节V15引脚上1.5V的电压。
0 - V15外部BCTL调节器失效。
1 -启用V15的外部BCTL调节器
该功能如果启用，则需要一个外部三极管，将VRC_CTRL输出的5V转换为1.5V，也就不需要外部供1.5V电了。
之前的MCAL中默认使能了Last Mile Regulator Base Control Enable，导致出现了这个问题
解决方法

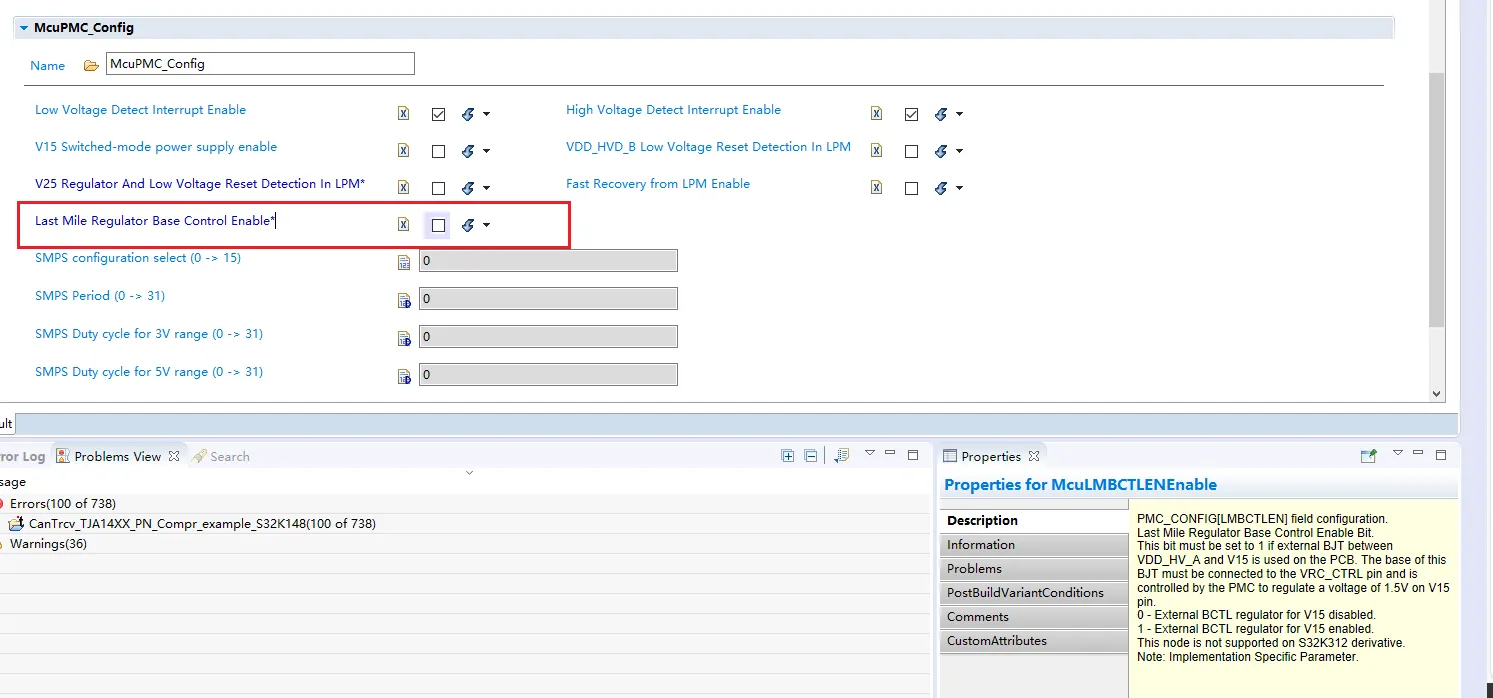

在Mcu-McuPMC_Config中取消配置Last Mile Regulator Base Control Enable即可

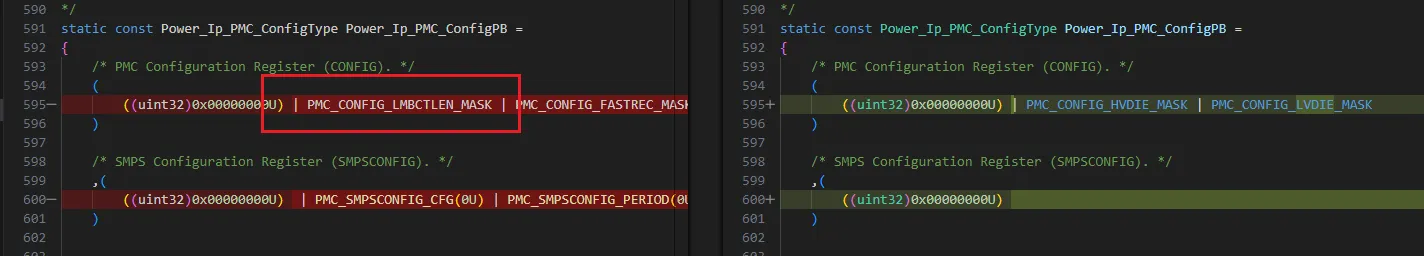

取消配置后，对应的生成代码中PMC_CONFIG_LMBCTLEN_MASK不再定义
实际就是配置COGFIG寄存器
总结
对于MCAL中的每一项配置，应该都是有意义的，但是所有的配置项全部弄清楚也需要大量的时间和实践，所以一般对重要的配置搞清楚，其他配置大致知道是干啥的就很不错了，这样出了问题排查起来也会是很快的。
