带您了解工业级网络变压器的浪涌等级测试有哪些条件？
Hqst盈盛（华强盛）电子导读：进行工业级网络变压器的浪涌等级测试有哪些条件呢？
在和做防雷产品的客户的沟通网络变压器产品选型中发现：客户对如何进行工业级网络变压器的浪涌等级测试希望有写了解，今天就这个问题和大家做些分享，一起共同探讨....
首先，工业级网络变压器的浪涌等级测试需要在严格控制的实验环境下进行，以确保测试结果的可靠性和可重复性。
其次是确认好测试环境的核心要求及相关细节：
一. 实验室基础条件：
1.1). 环境参数
| 参 数 | 要求 |
|--------------|----------------------------------------------------------|
| 温 度 | 15℃~35℃（需稳定，波动≤±2℃/小时） |
| 湿 度 | 30%~60% RH（避免凝露） |
| 大 气 压 | 86kPa~106kPa（标准实验室环境） |
| 电磁背景 | 无外部强电磁干扰(需在屏蔽室或EMC暗室) |
1.2) 电源条件
a.供电电源：电压波动≤±5%额定值，频率偏差≤±2%。
b.接地系统：测试设备与被测设备（DUT）需共地，接地电阻≤1Ω；地线需采用低阻抗铜排（截面积≥6mm²）。
二. 测试设备的配置
2.1) 浪涌发生器
- 波形参数：严格符合标准波形（如1.2/50μs电压波 + 8/20μs电流波）。
- 输出能力：
- 工业级测试需支持 **共模6kV/差模4kV**（严苛场景需10kV以上）。
- 电流峰值：≥3kA（针对8/20μs电流波）。
- 校准要求：定期校准（每年一次），误差≤±10%。
2.2) 耦合/去耦网络（CDN）
- 功能：将浪涌注入被测线路，同时隔离非测试端口。
- 关键参数**：
- 耦合电容：9μF（线-地） / 18μF（线-线）。
- 去耦电感：≥1.5mH（抑制反向干扰）。
2.3).监测设备
- 示波器*：带宽≥200MHz，支持高压探头（如100:1衰减）。
- 网络分析仪：测试浪涌后通信性能（如误码率、信号抖动）。
三. 测试布局与接线要求
3.1) 被测设备（DUT）安装
- 安装方式：模拟实际应用场景（如PCB固定、机架安装）。
- 线缆长度：
- 电源线：1m（标准长度，避免过长引入寄生参数）。
- 信号线：按实际使用长度（如以太网线≤100m）。
3.2) 接线规范
- 差模测试：浪涌施加于信号线对之间（如Tx+与Tx-），线缆需平行走线（间距≤10cm）。
- 共模测试：浪涌施加于信号线与地之间，地线需短而粗（长度≤0.5m）。
3.3) 隔离与屏蔽
-屏蔽室：防止外部电磁干扰影响测试结果。
- 隔离变压器：用于供电线路隔离，避免电网干扰。
四. 测试流程环境控制
4.1). 预处理：
- DUT在测试前需在实验环境下静置≥1小时（消除温漂影响）。
4.2). 浪涌施加：
- 正负极性交替，间隔≥60秒（避免累积温升）。
- 每次浪涌后记录DUT状态（功能、通信性能）。
4.3). 后测试验证：
- 浪涌测试后，需进行老化试验（如高温高湿运行48小时）。
- 验证绝缘电阻（≥100MΩ，500V DC）和耐压强度（如3kV AC/1分钟）。
五. 工业级特殊要求
5.1) 严苛环境模拟
- 温度冲击：部分工业场景需叠加高低温循环（-40℃~+85℃）后进行浪涌测试。
- 振动干扰：参考IEC 60068-2-6，模拟运输或机械振动后的浪涌耐受能力。
5.2) 多脉冲叠加测试
- 测试模式：连续施加5~10次浪涌（间隔10秒），验证累积损伤效应。
- 典型场景：电力系统开关操作引起的重复浪涌。
5.3) 高能量雷击测试
- 波形：10/350μs（模拟直接雷击）。
-等级：≥10kV（如石油平台、风电设备）。
六. 安全防护要求
6.1). 操作安全：
- 高压区域需设置警示标志，测试时人员远离≥1m。
- 使用绝缘工具和防护装备（如高压手套）。
6.2). 设备保护**：
- 浪涌发生器需配备过流保护装置。
- DUT失效时自动切断测试电源。
七. 测试记录与报告
- 数据记录：保存每次浪涌的电压/电流波形、DUT响应时间。
- 结果分析：对比浪涌前后参数（如绝缘电阻、传输速率）。
- 报告内容：需包含环境参数、测试配置照片、失效分析（如击穿点定位）。
总结:工业级网络变压器的浪涌测试环境需满足: 严格温湿度控制、低电磁干扰、精准设备校准，并模拟实际工业场景的严苛条件（如振动、温度冲击）。测试中需重点关注 多脉冲叠加、高能量雷击等特殊要求，并通过安全防护和详细记录确保测试的可靠性与合规性。
综上所述：工业级网络变压器的浪涌等级测试条件是比较严苛的，通过对以上信息的了解,工程技术对采用相应浪涌等级的工业级网络变压器会更有信心,后续将介绍不同浪涌等级的网络变压器在不同行业中的具体应用标准,敬请关注.....
石门盈盛（华强盛）电子提供千余款 RJ45 网口连接器&网络变压器,多种型号可供选择：

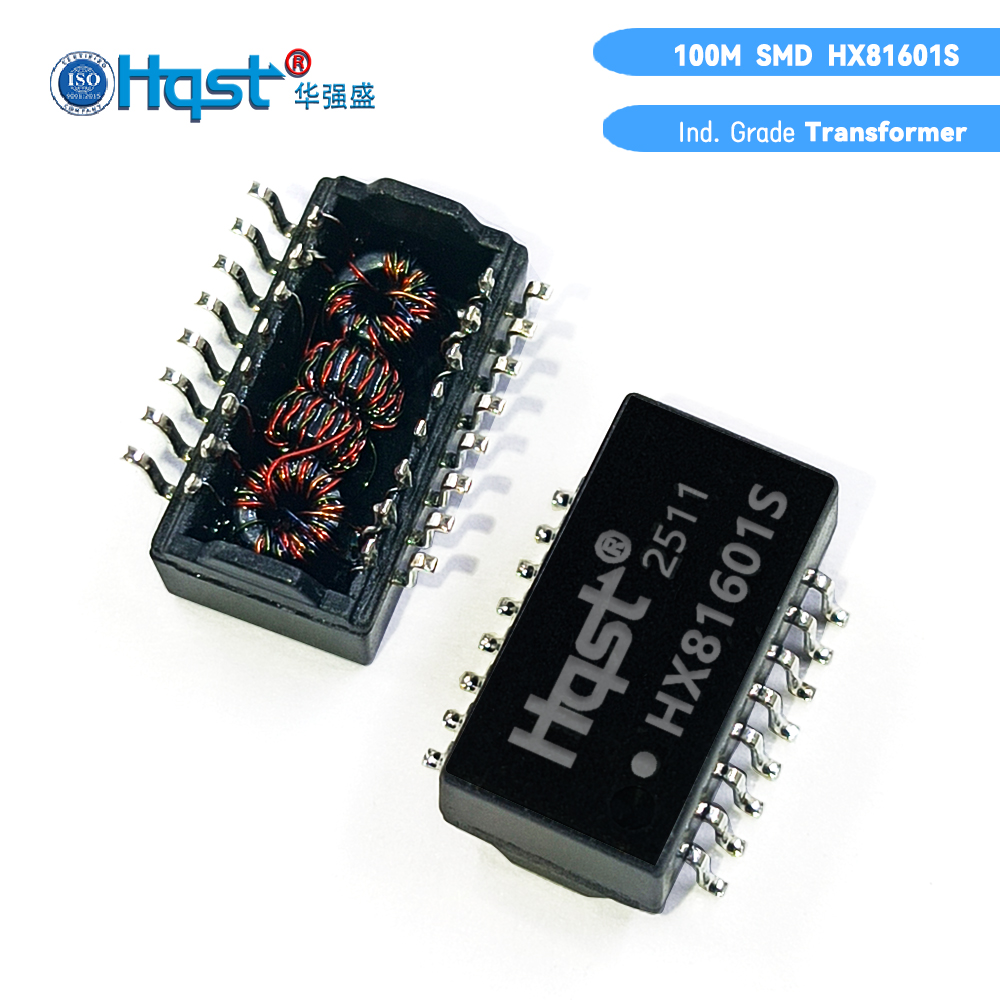

以下是工业级的百兆常规或者超薄款的贴片网络变压器，主要型号有： HX81601S;HX81601SP;HX81601SL;HX81609S;HX81612S;HX81614S;HX81617S;HX81616SL;HX81621S;HX81623S;HX81628S;HX81632S;HX81668S等多种电路可供选择;
网通产品硬件设计工程师在具体选型时，可以参考相关网络变压器产品的规格说明、咨询产品供应商或工程师，以获取更准确的建议和匹配的具体网络变压器型号。他们能够根据您的具体需求和设备情况，提供更专业的选型指导。
