CATIA高效工作指南——常规配置篇（三）

一、轴系与视图的深度解析

1.1 轴系的定义与视图关联性

在CATIA中，​​轴系（Axis System）​​是三维空间坐标系的具体表现形式，它决定了视图的投影方向和模型显示基准。与绝对坐标系不同，用户可自定义多个轴系，并通过​​当前轴系​​的设置动态控制视图的生成逻辑。

​​关键操作验证​​：

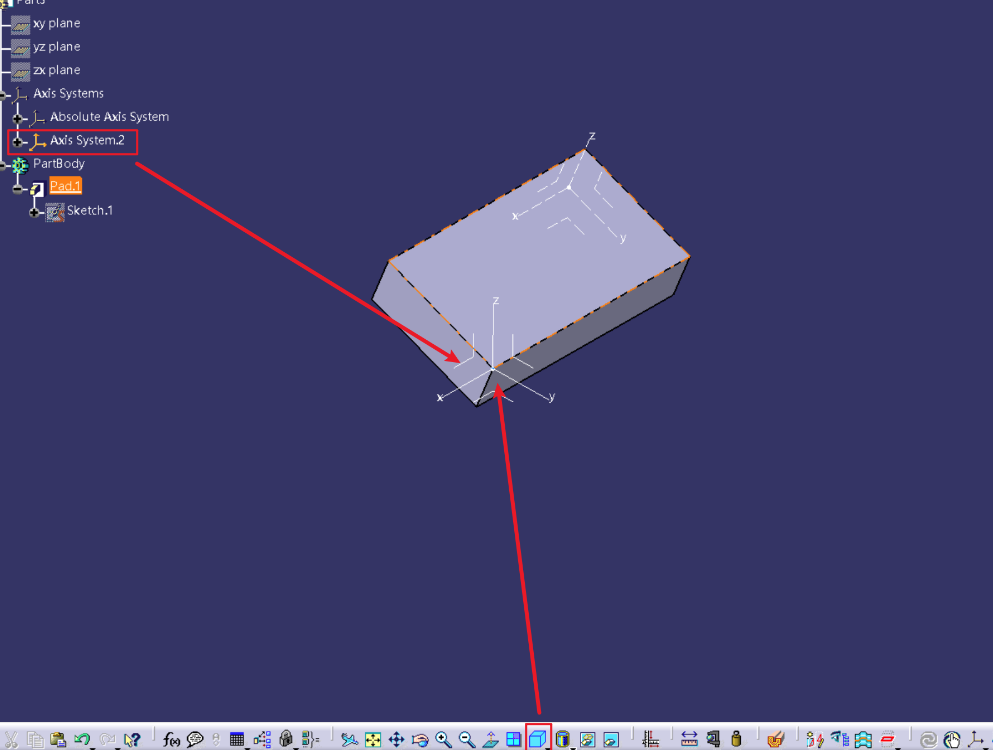

1. 当激活不同轴系时，点击“Isometric View”工具，视图将基于当前轴系的进行视图变换。例如，若红框轴系为当前轴系，则长方体按箭头所指的当前坐标系进行视图变换。
2. 通过右键菜单中的“设置为当前”命令切换轴系，树结构中的轴系图标会高亮显示，所有与轴系相关的操作如草图创建等都以此为基础。

1.2 视图对齐的工程实践

在复杂装配体中，轴系与视图的关联性直接影响工程图标注的准确性。建议采用以下策略：

• ​​多轴系分层管理​​：为每个子装配体创建独立轴系，通过“轴系.对象”右键菜单快速切换。
• ​​视图捕捉优化​​：启用网格和参考线（间距建议设置为零件公差的1/3），结合端点/中点捕捉功能，确保尺寸标注与轴系对齐。
• ​​异常处理​​：若发现视图轴与零件距离异常，需检查3D模型中轴系的位置偏移，可通过双击Sheet页图标查看红色框线范围。

---

二、数据批量处理的三维协同方法论

2.1 格式转换的三种技术路线

方法	适用场景	效率对比
手动另存为	小批量文件（<50个）	低（5文件/分钟）
批量化插件	中批量（50-500个）	中（20文件/分钟）
二次开发（VBS/Python）	大规模数据（>500个）	高（100文件/分钟）

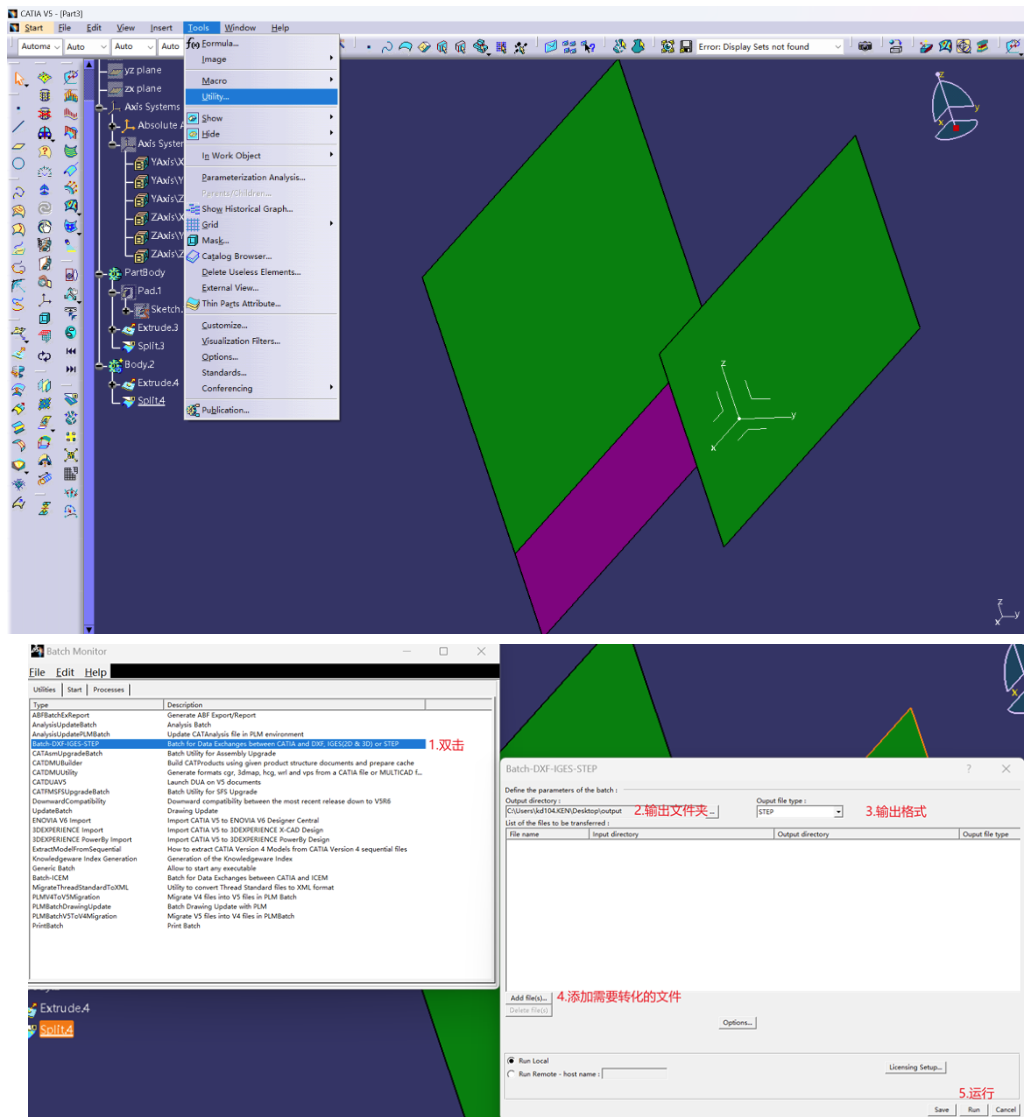

​​插件应用示例​​：
使用CATIA自带批处理工具时，需预先配置输出路径与格式参数（如STEP AP214），注意勾选“保留材质属性”选项，避免模型信息丢失。

2.2 二次开发进阶技巧

对于高频次转换需求，推荐基于CATIA Automation API开发定制工具，可以使用VBA，Python或者CAA代码来编写脚本，实现全装配树节点的自动遍历与格式输出，支持多线程处理。

2.3 保存管理

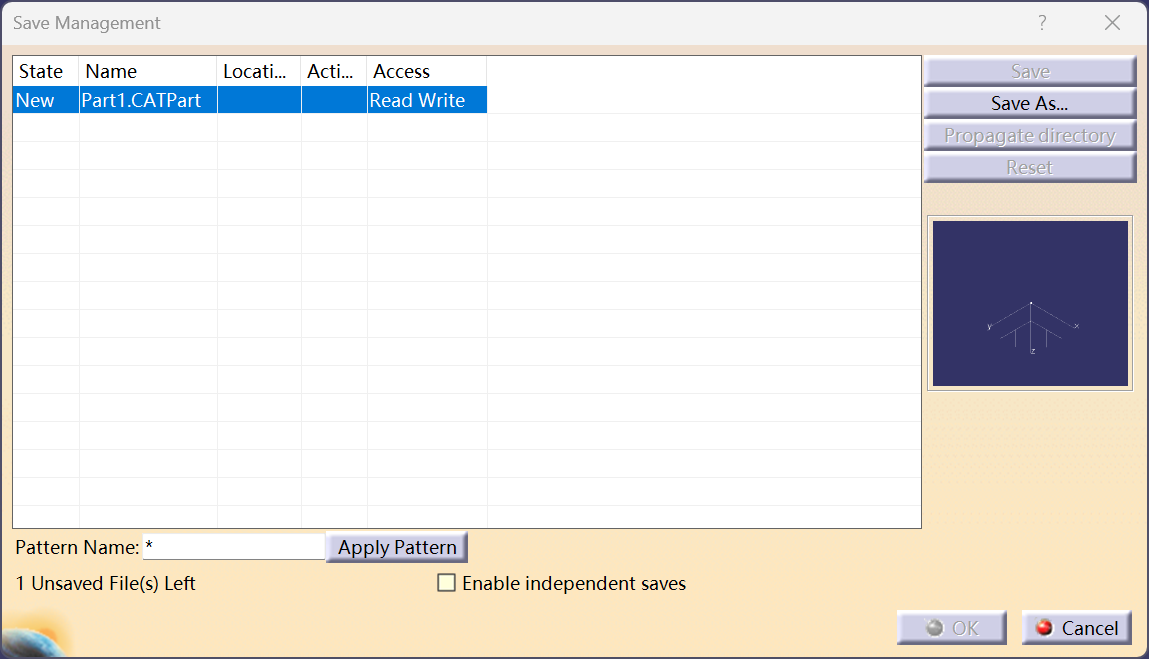

通过File --- Save Management 来另存为CATIA文档到新位置。

---

三、材料库的创建与高级应用

3.1 标准化材料库构建流程

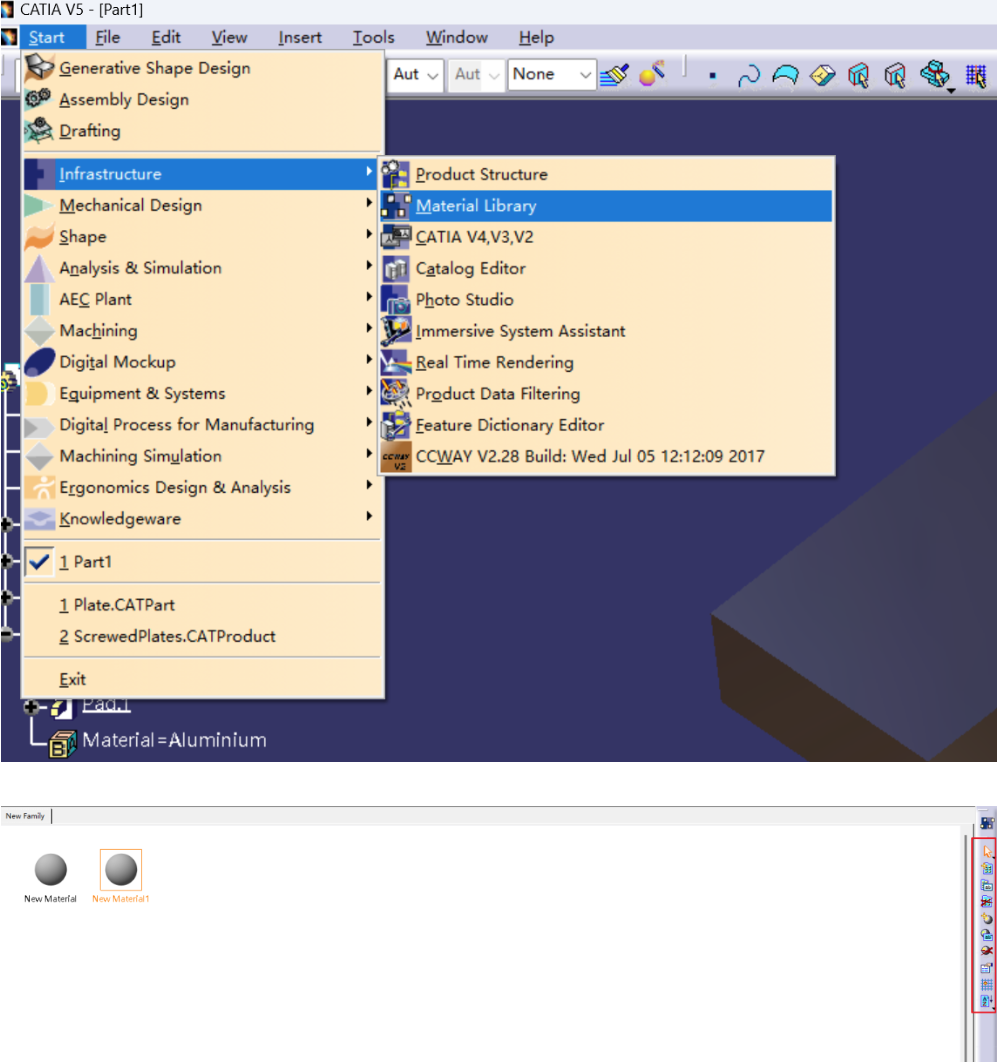

1. ​​创建材质：打开材料库模块，创建新的材料。

2. 材料参数化定义​​：

• 打开新创建的材质，根据属性对话框的内容，输入密度、泊松比，样式模量等关键参数
• 纹理映射推荐使用1024x1024分辨率的无缝贴图（PNG格式透明度支持更佳）

• ​​库文件存储优化​​：

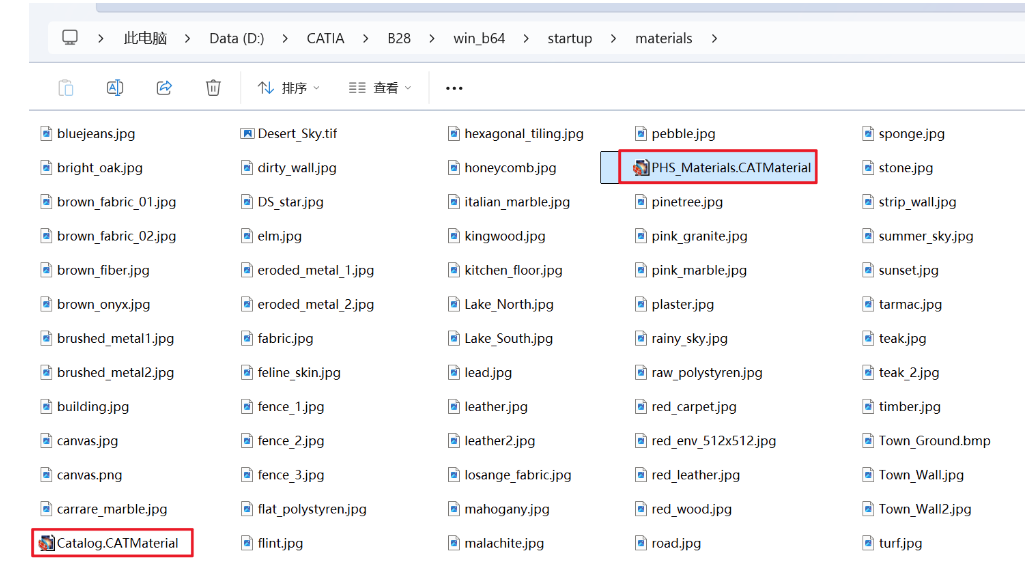

  CATIA默认材料库路径为C:\ProgramData\DassaultSystemes\Bxx\win_b64\startup\materials，建议创建企业级库并设置只读权限（防止误修改）。

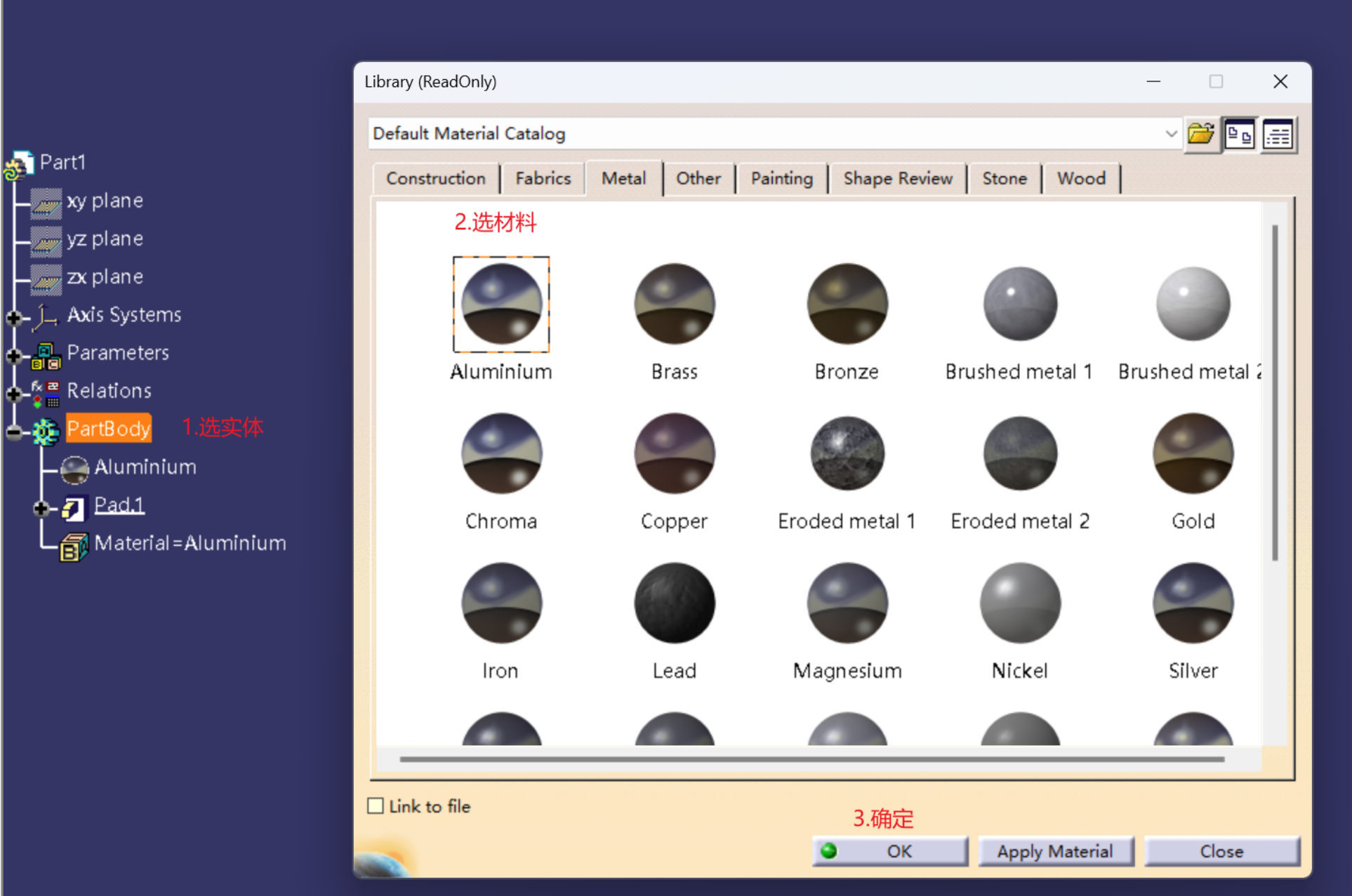

3.应用材料

---

四、工程图输出的专业化处理

4.1 白底图片生成双通道方案

1. ​​背景置换法​​：

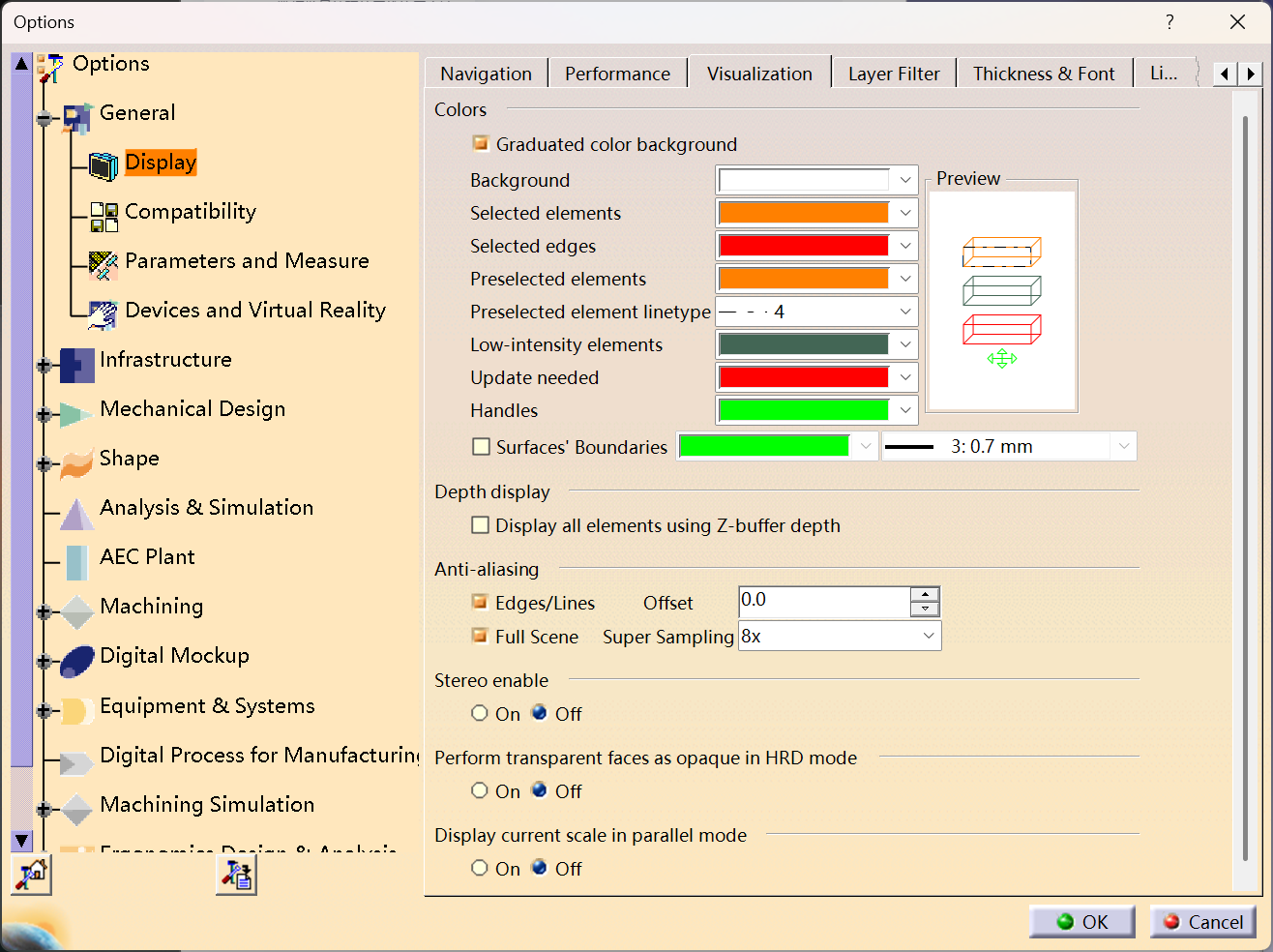

   • 导航至“工具>选项>显示>可视化”，将背景色设置为RGB(255,255,255)
   • 使用Windows截图工具（Win+Shift+S）捕获区域，保存为PNG格式

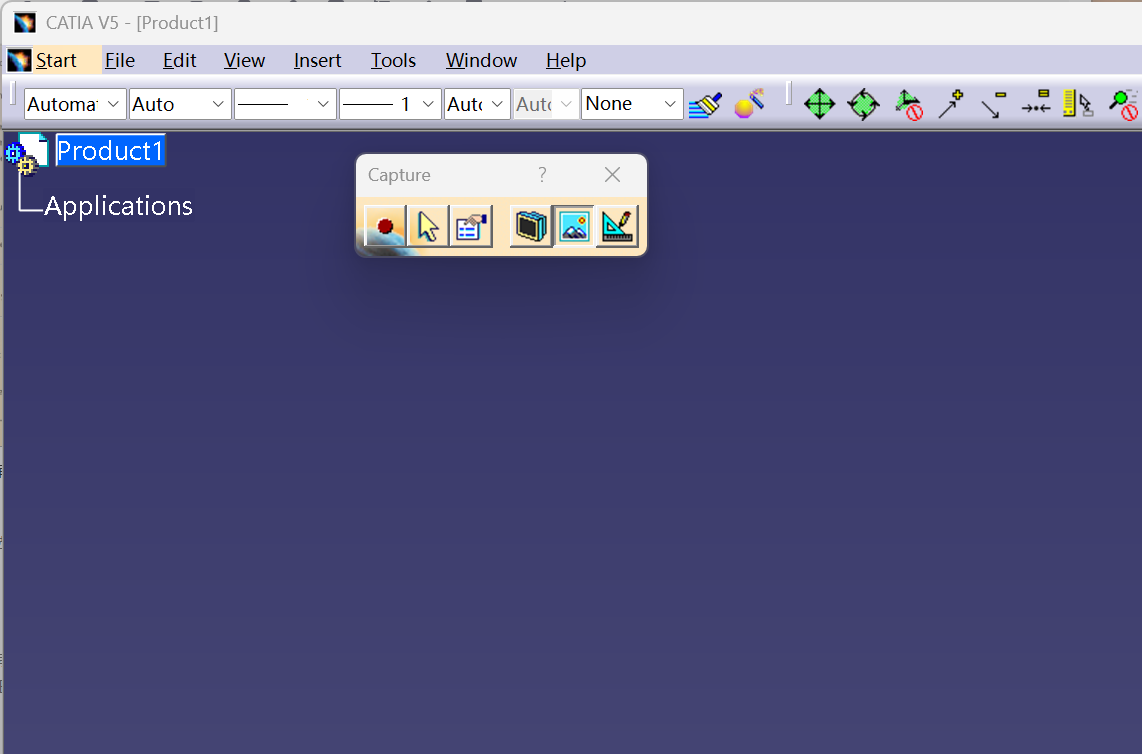

2. ​​捕获工具法​​：
   点击“捕获”命令时，勾选“抗锯齿”和“透明背景”选项，分辨率建议设置为300dpi以上（适合印刷用途）

4.2 版本兼容性管理

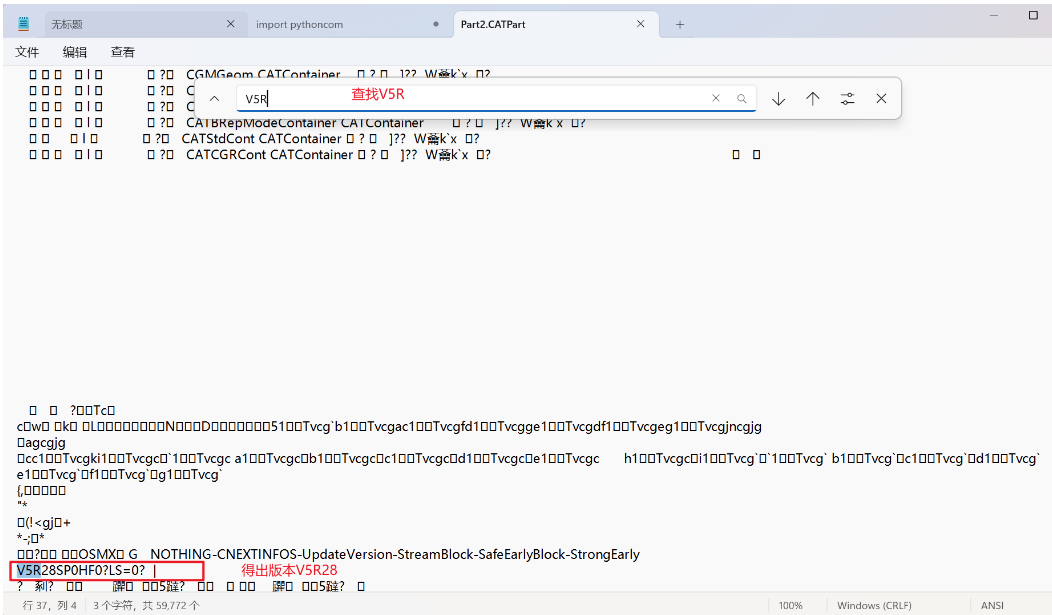

右键文件，使用记事本打开，搜索V5R,即可获得对应的CATIA软件版本。

---

五、企业级定制开发实践

5.1 名头模板的定制

CATIA界面名头元素按如下路径下的CATIA.CATNls文件实现深度定制

---

结语

本文系统梳理了CATIA在轴系管理、批量处理、材料科学等领域的进阶应用，结合API开发与物理仿真技术，可显著提升设计效率达40%以上。建议读者在实际操作中建立标准化检查清单（Checklist），定期验证数据完整性，特别是在大规模协同设计场景下。

​​技术演进展望​​：随着CATIA V6的云原生架构普及，未来材料库可能通过区块链技术实现分布式版本管理，轴系定义也将支持AI自动校准功能。持续关注达索系统的官方技术路线图，将帮助工程师保持技术领先优势。

---
