1. Draw.io/diagrams.net简介

Draw.io，现更名为diagrams.net，是一款开源且免费的在线绘图工具，被广泛认为是Microsoft Visio的完美替代品。这款工具支持UML、流程图、架构图等多种图表类型，提供丰富的模板资源，既能在线使用也能离线操作，导出格式全面（包括PNG/SVG/PDF等）。

1.1 主要特性

• ​​跨平台支持​​：提供在线版本()和桌面应用程序
• ​​开源免费​​：完全免费使用，无隐藏收费
• ​​丰富的模板库​​：涵盖业务流程、网络架构、UML等多种场景
• ​​多种导出格式​​：支持PNG、JPEG、SVG、PDF、HTML等
• ​​团队协作​​：可与Google Drive、OneDrive等云存储集成实现协同编辑
• ​​离线功能​​：桌面版可完全离线使用

1.2 适用人群

Draw.io界面直观简单但功能强大，适合：

• ​​开发者​​：绘制系统架构图、类图、序列图等
• ​​设计师​​：创建用户流程图、交互设计图
• ​​项目经理​​：制作甘特图、项目进度图
• ​​网络工程师​​：设计网络拓扑图
• ​​学生​​：完成作业报告中的各种图表

2. 传统绘图与AI辅助绘图的对比

2.1 传统手动绘图流程

传统上，使用Draw.io绘制流程图需要：

1. 在画布上拖拽形状元素
2. 手动连接各个节点
3. 为每个节点添加文本
4. 调整布局和样式
5. 反复修改直到满意

这种方法虽然灵活，但对于复杂图表效率较低，特别是当需要频繁修改时。

2.2 AI辅助绘图革命

现在，借助AI技术，我们可以：

1. 用自然语言描述图表需求（提示词）
2. AI生成Mermaid.js代码
3. 将代码导入Draw.io自动生成图表
4. 微调细节

这种方法将绘图时间从小时级缩短到分钟级，特别适合需要快速原型设计的场景。

3. Mermaid.js与Draw.io的完美结合

3.1 什么是Mermaid.js？

Mermaid.js是一个基于JavaScript的图表生成工具，它允许开发者使用简单的文本语法来创建各种图表。Mermaid支持多种图表类型，包括：

• 流程图（Flowchart）
• 序列图（Sequence diagram）
• 甘特图（Gantt diagram）
• 类图（Class diagram）
• 状态图（State diagram）
• 实体关系图（Entity Relationship diagram）

3.2 Draw.io中的Mermaid集成

Draw.io内置了Mermaid支持，使用方法：

1. 打开Draw.io
2. 选择菜单栏"调整图形"→"插入"→"Mermaid"
3. 在输入框中粘贴Mermaid代码
4. 点击"插入"按钮

系统会自动将代码转换为可视化图表，之后可以进一步调整样式和布局。

4. 实战示例：AI生成各类图表

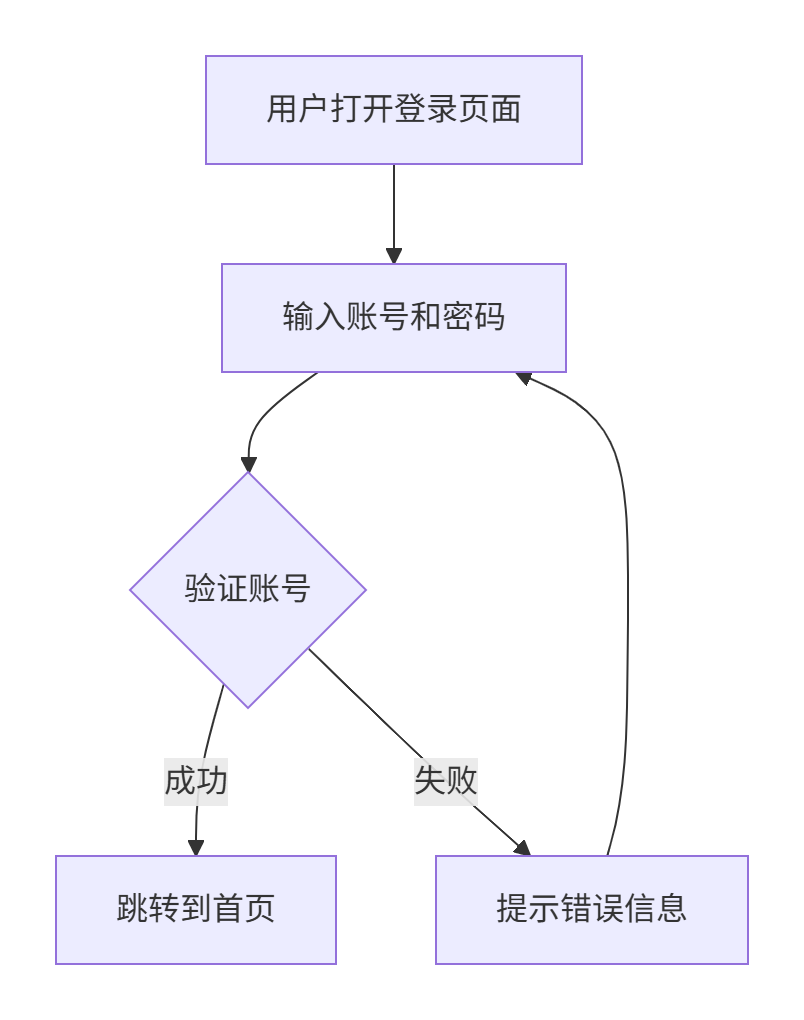

4.1 流程图（Flowchart）

​​提示词​​："用mermaid画一个从用户登录到显示首页的完整流程图"

​​生成代码​​：

graph TDA[用户打开登录页面] --> B[输入账号和密码]B --> C{验证账号}C -- 成功 --> D[跳转到首页]C -- 失败 --> E[提示错误信息]E --> B

​​

代码解析​​：

• graph TD：定义从上到下(Top Down)的流程图
• A[]：矩形节点，表示流程步骤
• B{}：菱形节点，表示判断/决策点
• -->：箭头连接，表示流程方向
• -- 成功 -->：带标签的连接线

​​应用场景​​：用户登录流程、操作指引、业务流程分析等。

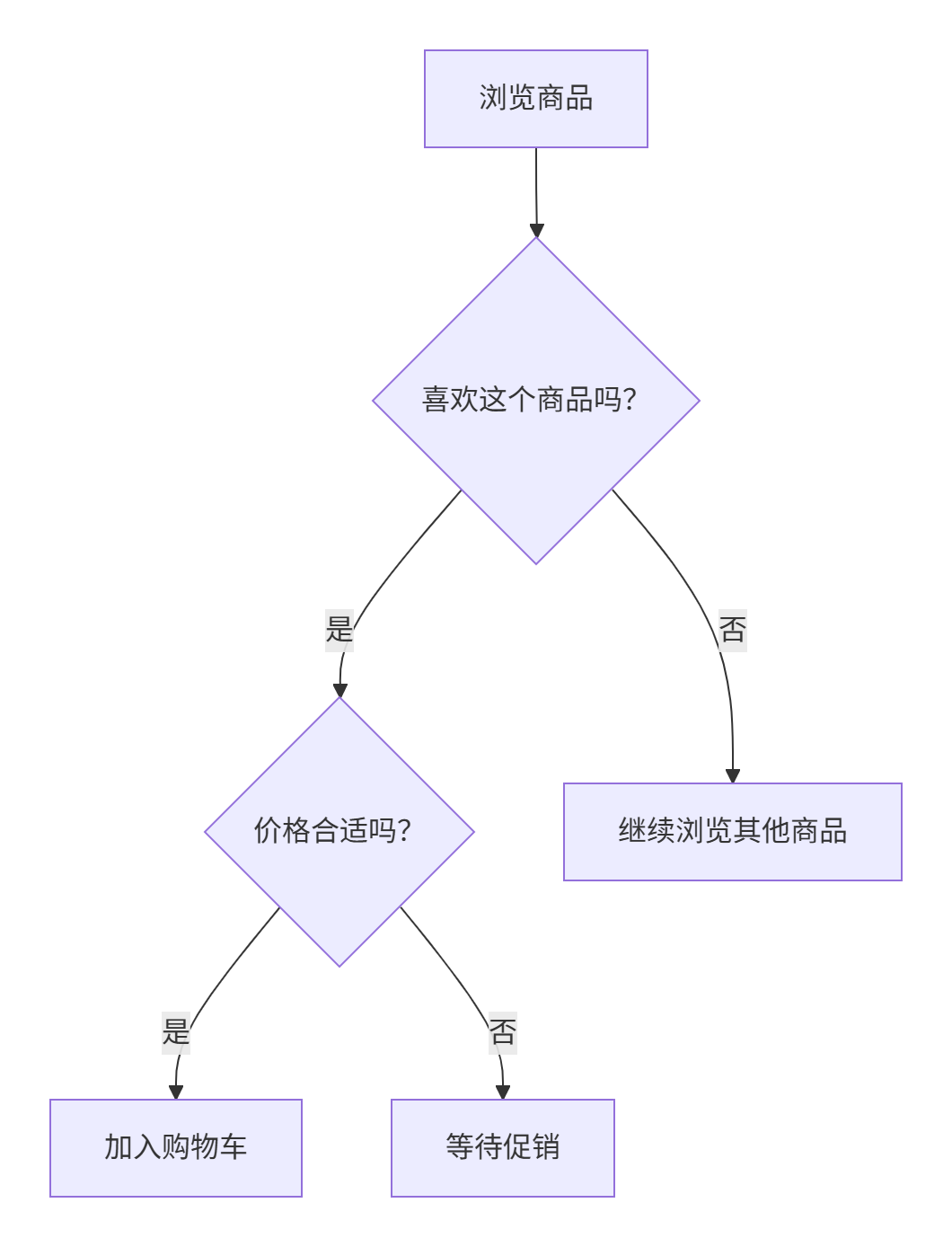

4.2 决策树（Decision Tree）

​​提示词​​："用mermaid画一个用户选择购买产品时的决策树"

​​生成代码​​：

graph TDA[浏览商品] --> B{喜欢这个商品吗？}B -- 是 --> C{价格合适吗？}C -- 是 --> D[加入购物车]C -- 否 --> E[等待促销]B -- 否 --> F[继续浏览其他商品]

​​

代码特点​​：

• 清晰展示用户决策路径
• 每个决策点都有两个或多个可能的结果
• 最终导向不同的行为结果

​​应用场景​​：用户行为分析、产品设计、营销策略制定等。

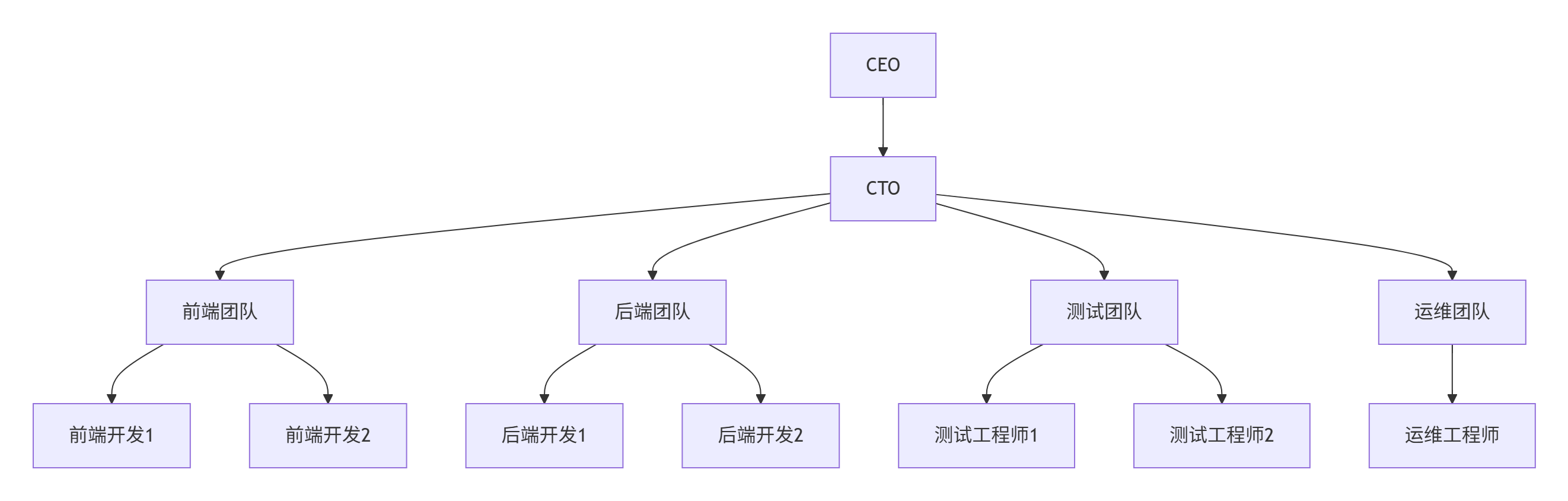

4.3 组织结构图（Org Chart）

​​提示词​​："用mermaid画一个技术部门的组织架构图，包括前端、后端、测试等角色"

​​生成代码​​：

graph TDCEO[CEO] --> CTO[CTO]CTO --> FE[前端团队]CTO --> BE[后端团队]CTO --> QA[测试团队]CTO --> DevOps[运维团队]FE --> FE1[前端开发1]FE --> FE2[前端开发2]BE --> BE1[后端开发1]BE --> BE2[后端开发2]QA --> QA1[测试工程师1]QA --> QA2[测试工程师2]DevOps --> D1[运维工程师]

​​代码特点​​：

• 层级结构清晰
• 使用不同形状区分职位级别
• 可扩展性强，易于添加新部门或人员

​​应用场景​​：公司组织架构展示、团队管理、职责划分等。

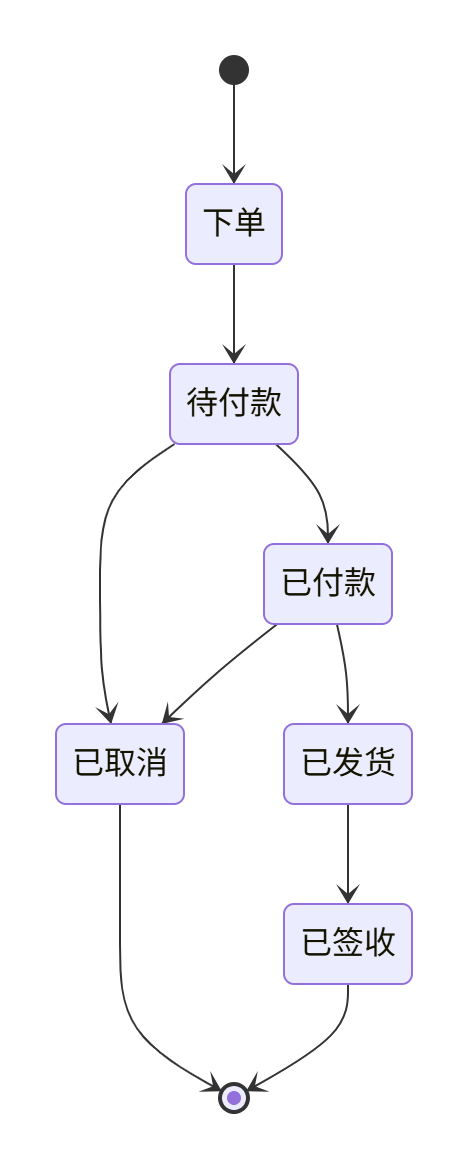

4.4 状态图（State Diagram）

​​提示词​​："用mermaid画一个订单状态变化图，包括待付款、已发货、已签收、取消等状态"

​​生成代码​​：

stateDiagram-v2[*] --> 下单下单 --> 待付款待付款 --> 已付款已付款 --> 已发货已发货 --> 已签收待付款 --> 已取消已付款 --> 已取消已取消 --> [*]已签收 --> [*]

​​代码解析​​：

• stateDiagram-v2：声明状态图类型
• [*]：初始状态或结束状态
• -->：状态转换
• 清晰展示状态间的合法转换路径

​​应用场景​​：订单管理系统、工单系统、任何有状态转换需求的场景。

4.5 类图（Class Diagram）

​​提示词​​："用mermaid画一个简单的类图，包括用户类、订单类、商品类之间的关系"

​​生成代码​​：

classDiagramclass 用户 {+String 用户名+String 密码+登录()}class 订单 {+String 订单号+Date 下单时间+生成订单()}class 商品 {+String 名称+Double 价格+查看详情()}用户 --> 订单 : 下单订单 --> 商品 : 包含

​​代码解析​​：

• class：定义类
• +：表示public成员
• String/Double：成员类型
• -->：类之间的关系
• : 下单：关系标签

​​应用场景​​：面向对象设计、系统架构设计、数据库设计等。

5. VS Code中的Draw.io集成

对于开发者而言，Visual Studio Code是最常用的代码编辑器之一。Draw.io提供了VS Code扩展，可以在编辑器内直接创建和编辑图表。

5.1 安装Draw.io Integration扩展

1. 打开VS Code
2. 进入扩展市场(Ctrl+Shift+X)
3. 搜索"Draw.io Integration"
4. 点击安装

扩展链接：

5.2 使用教程

1. 在VS Code中创建一个新文件，后缀名为.drawio.png
2. 文件会自动在Draw.io编辑器中打开
3. 编辑完成后保存，图表会以PNG格式嵌入到文件中
4. 同时保留原始XML数据，可随时重新编辑

​​优势​​：

• 无需切换应用，在编码同时绘制图表
• 图表与代码可以一起版本控制
• 支持导出为多种格式
• 保持Draw.io的全部功能

6. 高级技巧与最佳实践

6.1 优化AI提示词

要获得更好的Mermaid代码生成效果，提示词应包含：

1. 图表类型（流程图、类图等）
2. 主要元素和关系
3. 布局偏好（横向/纵向）
4. 必要的细节要求

​​示例​​：
"用mermaid画一个横向的电商系统架构图，包括前端、API网关、用户服务、订单服务、商品服务，以及它们之间的调用关系，使用箭头表示调用方向"

6.2 样式自定义

虽然AI生成的图表结构完整，但可能需要在Draw.io中进一步调整：

1. ​​颜色​​：区分不同类型的节点
2. ​​形状​​：使用不同形状增强可读性
3. ​​字体​​：调整大小和样式
4. ​​布局​​：优化节点排列

6.3 复杂图表的处理

对于大型复杂图表：

1. 分模块生成，然后组合
2. 使用子图(subgraph)组织相关元素
3. 添加注释说明
4. 使用图层管理不同抽象级别的细节

6.4 版本控制

将Draw.io图表与代码一起版本控制：

1. 使用.drawio格式保留可编辑性
2. 导出为SVG/PNG用于文档
3. 为重要变更添加版本注释

7. 常见问题解答

Q1: Draw.io是免费的吗？

A: 是的，Draw.io是完全免费的开源软件，没有隐藏收费。

Q2: AI生成的图表可以直接使用吗？

A: AI生成的图表通常结构正确，但建议人工检查逻辑关系并根据需要调整样式。

Q3: 如何分享和协作编辑？

A: 可以将图表保存到Google Drive、OneDrive等云存储，然后分享链接实现多人协作。

Q4: 专业版和免费版有什么区别？

A: Draw.io没有专业版，所有功能对所有用户免费开放。

Q5: 导出的图表质量如何？

A: 导出为SVG/PDF时是矢量图，质量极高；PNG导出时可选择分辨率。

8. 总结与展望

Draw.io结合AI技术彻底改变了图表创建的方式。传统上需要数小时的工作现在只需几分钟即可完成，而且质量更高、一致性更好。特别是对于计算机专业人员，这种技术组合可以：

1. ​​提高文档质量​​：清晰的图表使技术文档更易理解
2. ​​加速设计过程​​：快速原型设计系统架构
3. ​​改善团队沟通​​：可视化表达复杂概念
4. ​​保持一致性​​：统一的图表风格

随着AI技术的进步，未来我们可以期待：

• 更智能的图表生成
• 自然语言直接生成可编辑图表
• 自动布局优化
• 智能建议和错误检查
