深入浅出IIC协议 - 从总线原理到FPGA实战开发 -- 第五篇：多主仲裁与错误恢复
第五篇：多主仲裁与错误恢复
副标题 ：从总线冲突到故障自愈——构建高可靠I2C系统的终极指南
1. 多主仲裁机制
1.1 仲裁原理与硬件实现
-

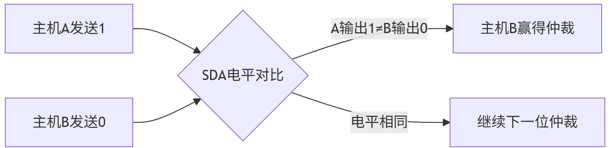

仲裁流程图解 ：
-
仲裁失败处理 ：
立即切换为从机模式
监测总线空闲后重试（随机退避算法）
1.2 仲裁波形深度解析
- 典型冲突场景 ：
关键节点：- t₁: 主机A发送高电平，主机B发送低电平
- t₂: 主机A检测到SDA被拉低，释放总线
- t₃: 主机B继续完成传输
1.3 Verilog仲裁逻辑实现
verilog
// 仲裁检测模块
always @(negedge scl) begin if (sda_out_reg != sda_in && master_mode) begin arbitration_lost <= 1'b1; master_mode <= 1'b0; // 切换为从机 retry_counter <= 8'd0; end
end // 随机退避重试
always @(posedge clk) begin if (arbitration_lost) begin if (bus_free && retry_counter == backoff_time) master_mode <= 1'b1; else retry_counter <= retry_counter + 1; end
end
2. 错误检测与恢复
2.1 错误分类与应对策略
| 错误类型 | 检测方法 | 恢复策略 |
|---|---|---|
| 从机无应答 | ACK位检测 | 重发数据包（最多3次） |
| 总线死锁 | 超时计数器（>50ms） | 发送STOP条件强制复位 |
| 时钟拉伸超时 | SCL低电平持续时间监控 | 主控复位并重新初始化 |
2.2 硬件CRC校验加速
- CRC8算法实现 ：
verilog
// 多项式: x^8 + x^2 + x + 1 function [7:0] crc8; input [7:0] data; input [7:0] crc; begin crc8[0] = data[7] ^ crc[6]; crc8[1] = data[6] ^ crc[7] ^ crc[0] ^ crc[6]; // ... 完整CRC逻辑 end endfunction
- 性能对比 ：
| 实现方式 | 时钟周期数 | 资源消耗(LUT) |
|---|---|---|
| 软件计算 | 72 | 0 |
| 硬件加速 | 8 | 42 |
3. 高级诊断功能
3.1 错误注入测试平台
- 可注入错误类型 ：
python
error_types = [ "NACK Injection", "Clock Stretch", "Glitch on SDA", "Arbitration Loss" ]
- 自动化测试框架 ：
测试流程： 1. 发送正常数据包 2. 注入指定错误 3. 监测控制器响应 4. 生成测试报告
3.2 JTAG调试接口设计
- 寄存器映射 ：
| 地址 | 名称 | 功能 |
|---|---|---|
| 0x00 | ERR_STATUS | 错误类型编码 |
| 0x04 | RETRY_COUNTER | 重试次数统计 |
| 0x08 | DEBUG_CONTROL | 错误注入使能 |
- Vivado ILA配置 ：
tcl
create_debug_core u_ila ila set_property C_DATA_DEPTH 1024 [get_debug_cores u_ila] connect_debug_port u_ila/clk [get_nets clk]
4. 设计注意事项
4.1 总线负载管理 ：
总线上主设备不宜过多（建议≤3个），避免频繁仲裁降低效率。
增加 上拉电阻 优化信号边沿（典型值：4.7kΩ@3.3V）。
4.2 错误恢复机制 ：
仲裁失败的主设备应 等待随机时间 后重试，避免重复冲突。
添加 总线监控逻辑 （如I2C协议分析仪），记录冲突事件。
4.3 时序参数验证 ：
使用示波器检查 建立时间（t_SU;DAT） 和 保持时间（t_HD;DAT） ，确保仲裁期间时序满足规范。
