目录

Import Table 概述

IMAGE_IMPORT_DESCRIPTOR 结构详解

字段解析

IMAGE_THUNK_DATA 结构

IMAGE_IMPORT_BY_NAME 结构

结构图解

---

Import Table 概述

在 PE 文件中，Import Table（导入表）用于指定可执行文件或动态链接库需要从其他模块（通常是 DLL 文件）加载的符号（函数或变量）。

• Import Table 是 PE 文件中负责动态链接机制的重要结构。
• 它定义了哪些函数（或变量）需要从外部模块加载。
• 常见的导入模块：kernel32.dll, user32.dll 等。

---

IMAGE_IMPORT_DESCRIPTOR 结构详解

IMAGE_IMPORT_DESCRIPTOR 是描述 PE 文件在运行时需要从外部 DLL 中导入的函数和模块信息的一种数据结构，位于 Import Table 中。

在 Windows SDK 头文件 winnt.h 中，IMAGE_IMPORT_DESCRIPTOR 的定义如下：

typedef struct _IMAGE_IMPORT_DESCRIPTOR {  union {  DWORD Characteristics;      // 0 for terminating null import descriptor  DWORD OriginalFirstThunk;   // RVA of _IMAGE_THUNK_DATA array  } DUMMYUNIONNAME;  DWORD TimeDateStamp;            // Time/Date stamp  DWORD ForwarderChain;           // Index of the first forwarder reference  DWORD Name;                     // RVA of the DLL name (ASCII)  DWORD FirstThunk;               // RVA of _IMAGE_THUNK_DATA array for IAT (Import Address Table)
} IMAGE_IMPORT_DESCRIPTOR, *PIMAGE_IMPORT_DESCRIPTOR;

字段解析

字段名	描述
​OriginalFirstThunk	导入名称表（INT）的RVA，指向IMAGE_THUNK_DATA数组（函数名称或序号）
​TimeDateStamp	绑定时间戳（若为0，表示未绑定；若为0xFFFFFFFF，表示绑定无效）
​ForwarderChain	转发函数的索引（通常为0，复杂场景下用于跨DLL转发）
​Name	DLL名称的RVA（如"kernel32.dll"）
​FirstThunk	导入地址表（IAT）的RVA，加载时系统将用实际函数地址填充此表

---

IMAGE_THUNK_DATA 结构

IMAGE_IMPORT_DESCRIPTOR 引用的 _IMAGE_THUNK_DATA 数组用于保存导入的函数信息。

• 按序号导入：最高位为1时，低31位为函数序号（如0x80000001表示序号1）。
• 按名称导入：最高位为0时，值为指向IMAGE_IMPORT_BY_NAME的RVA。

_IMAGE_THUNK_DATA 的定义如下：

typedef struct _IMAGE_THUNK_DATA {  union {  PBYTE  ForwarderString; // Pointer to string in forwarders  PDWORD Function;        // Pointer to imported function  DWORD Ordinal;          // Ordinal value  PBYTE  AddressOfData;   // RVA of IMAGE_IMPORT_BY_NAME  } u1;
} IMAGE_THUNK_DATA32, *PIMAGE_THUNK_DATA32;

1. ForwarderString: 字符串指针，表示转发器模块的符号名。

2. Function: 动态加载后的函数指针。

3. Ordinal: 按序号导入的函数（如果使用序号导入）。

4. AddressOfData: 指向 IMAGE_IMPORT_BY_NAME 的 RVA。

---

IMAGE_IMPORT_BY_NAME 结构

用于描述每个导入函数的符号。

typedef struct _IMAGE_IMPORT_BY_NAME {  WORD Hint;       // 函数名称的提示序号，辅助快速查找。  BYTE Name[1];    // 函数名以 null 结尾的字符串。
} IMAGE_IMPORT_BY_NAME, *PIMAGE_IMPORT_BY_NAME;

字段解析：

1. Hint: 提示值，用于帮助 PE 装载器快速定位函数。

2. Name: 函数名称的字符串。

---

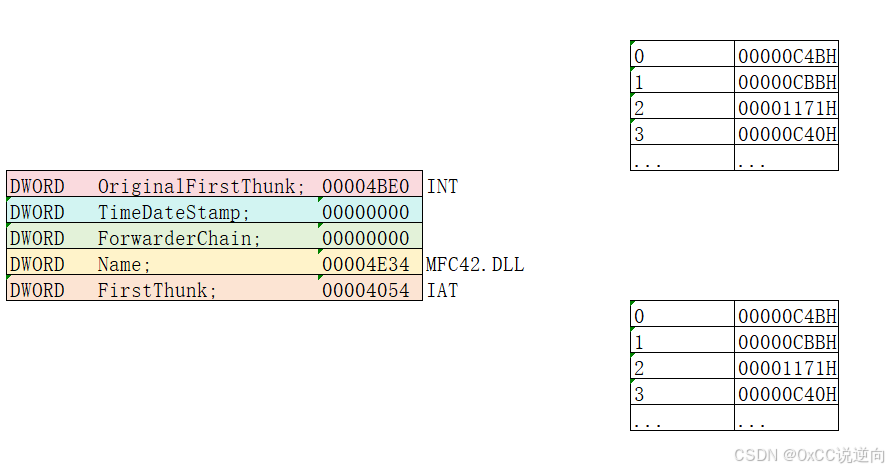

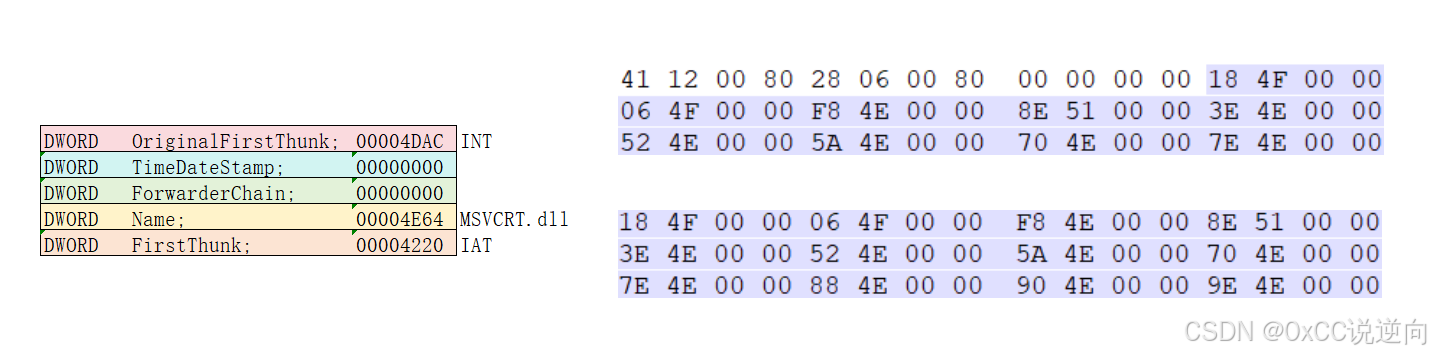

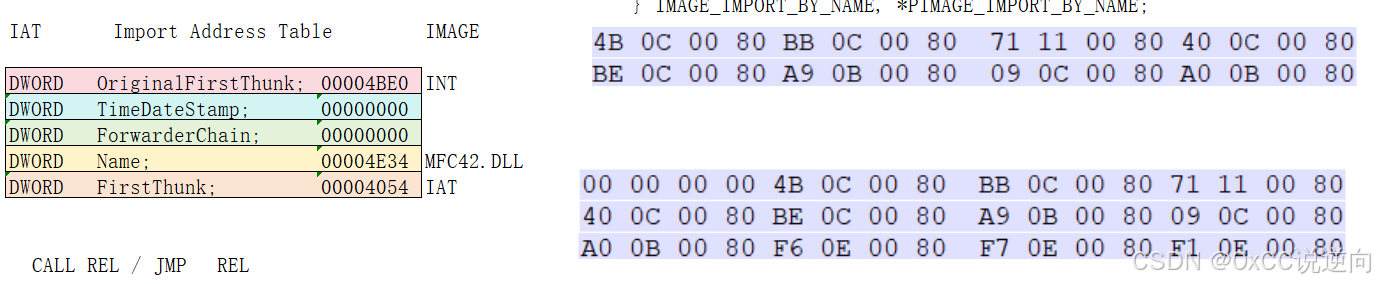

结构图解
