RK3588 hdmirx 调试(含v4l2工具，edid编辑)

概述

        本文主要记录在rk3588 buildroot中调试hdmirx，包含抓图，修改edid数据，编辑edid等。

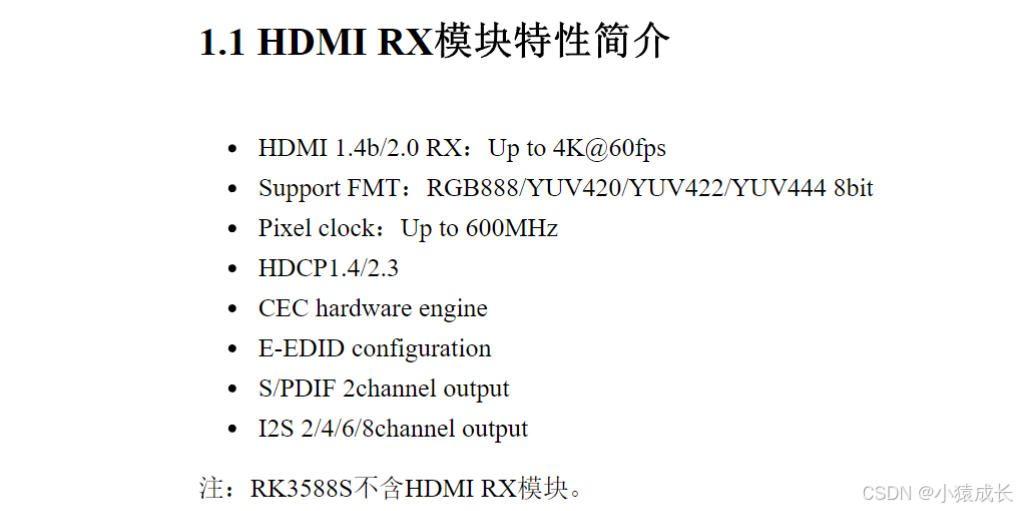

        在阅读前，你需要先查阅RK官方开发文档：Rockchip_Developer_Guide_HDMI_RX_CN

目录

概述

一、常用调试命令

打开logcat

​编辑

查询HDMI RX PHY寄存器信息

二、HDMI-RX v4l2-ctl测试

查看输入设备接口

查询分辨率和图像格式

获取帧率

抓帧

PC预览

录像

三、EDID修改

在驱动代码中修改

在命令行中动态修改

四、编译EDID数据

命令概述

 核心命令解析

1.读取 EDID 数据

2.设置 EDID 数据

 3.其他

 提取RK3588 hdmirx EDID

可视化EDID

 编辑EDID

五、待完善

六、声明

---

一、常用调试命令

打开logcat

查询HDMI RX PHY寄存器信息

console:/ # io -4 0xfdee0050 fdee0150: 00000001 // bit0：1表示HPD拉高，0表示HPD拉低

二、HDMI-RX v4l2-ctl测试

        调试需要使用v4l2-ctl工具，目前SDK编译固件时会自动拷贝集成，电脑PC的hdmi out 连接 rk3588板子的hdmi rx。

        注意：RK3588 hdmirx EDID支持的分辨率包括

3840x2160P60、3840x2160P50、3840x2160P30、3840x2160P25、3840x2160P24、
1920x1080P60、1920x1080P50、1920x1080P30、1920x1080i60、1920x1080i50、
1600x900P60、1440x900P60、1280x800P60、
1280x720P60、1280x720P50、1024x768P60、
720x576P50、720x480P60、720x576i50、720x480i60、
800x600P60、640x480P60

        支持输入的格式包括：

 RGB888、YUV420、YUV422、YUV444注：RGB888->'RGB3'、YUV422->'NV16'、YUV420->'NV12'、YUV444->'NV24'

举例：pc端修改输出的分别为800x600

查看输入设备接口

        带有hdmirx字眼的设备就是HDMI输入设备对应接口。

root@rk3588-buildroot:/# v4l2-ctl --list-devices
rk_hdmirx (fdee0000.hdmirx-controller):                                                                                 /dev/video0

查询分辨率和图像格式

        输出的信息可见输入设备分辨率为Width/Height:800/600，格式为Pixel Format:BGR888。

root@rk3588-buildroot:/# v4l2-ctl -d /dev/video0  -V -D
Driver Info:                                                                                                            Driver name      : rk_hdmirx                                                                                    Card type        : rk_hdmirx                                                                                    Bus info         : fdee0000.hdmirx-controller                                                                   Driver version   : 5.10.226                                                                                     Capabilities     : 0x84201000                                                                                   Video Capture Multiplanar                                                                               Streaming                                                                                               Extended Pix Format                                                                                     Device Capabilities                                                                                     Device Caps      : 0x04201000                                                                                   Video Capture Multiplanar                                                                               Streaming                                                                                               Extended Pix Format
Format Video Capture Multiplanar:                                                                                       Width/Height      : 800/600                                                                                     Pixel Format      : 'BGR3' (24-bit BGR 8-8-8)
