【TI MSP430与SD NAND：心电监测的长续航解决方案】
在医疗科技飞速发展的今天，心电监测设备已成为守护人们心脏健康的关键防线。而在这一领域，Nordic、TI、ST、NXP 等行业巨头凭借其深厚的技术积累和创新精神，推出的主芯片与 SD NAND 存储组合方案，正引领着心电监测技术的变革，为全球用户带来更精准、更便捷的健康监测体验。

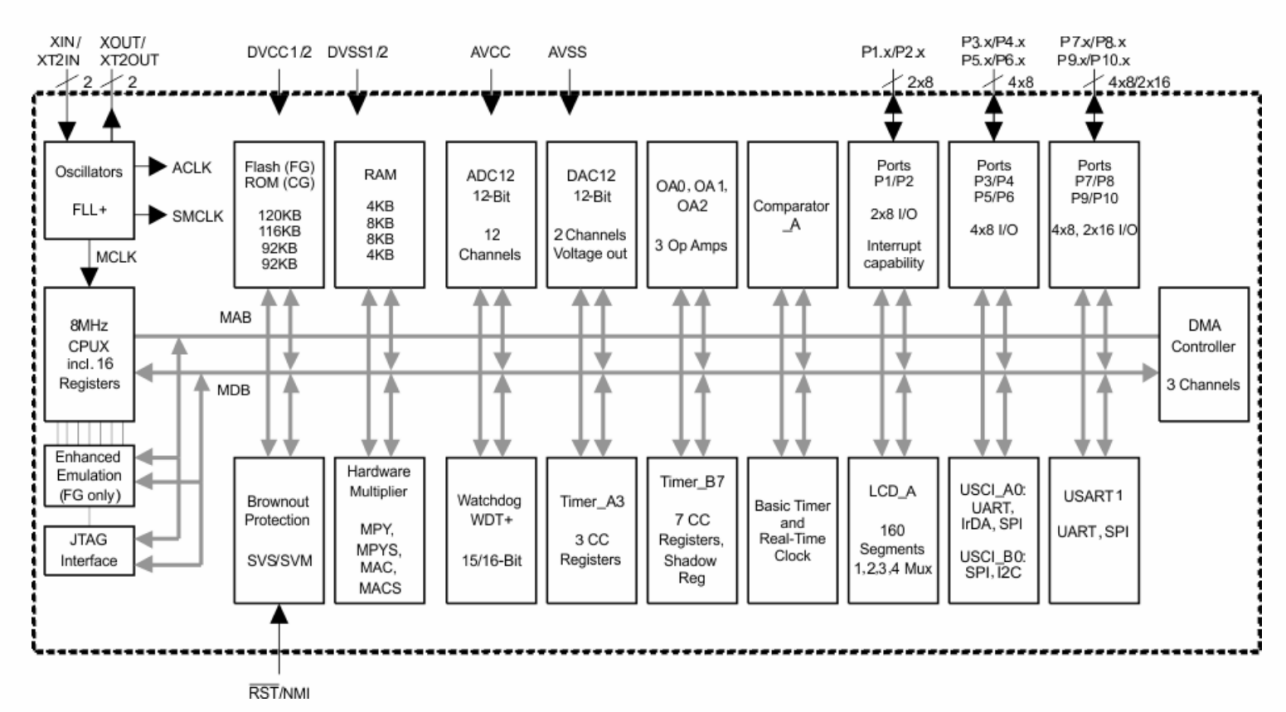

TI（德州仪器），一直以来在半导体行业占据着重要地位，以其先进的技术和可靠的产品质量赢得了广泛赞誉。MSP430FG4616 单片机作为 TI 的明星产品，以超低功耗特性闻名，是 8MHz 16bit MCU 中的佼佼者，拥有 92KB 闪存、4KB SRAM、12 位 ADC 等丰富资源。

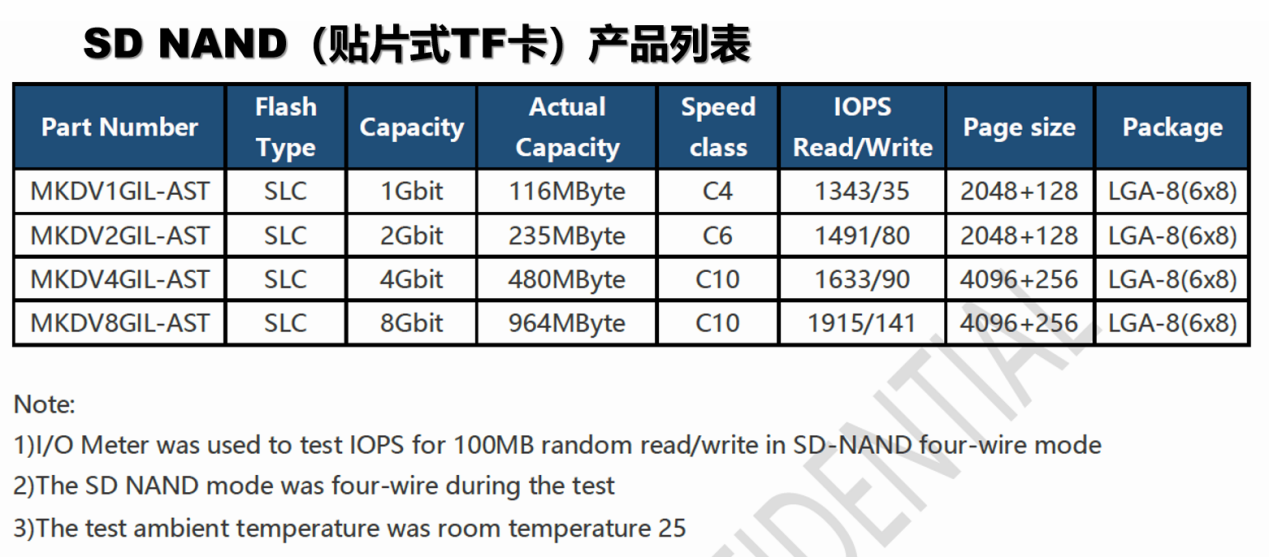

与之搭配的 MKDV2GIL-AST 2Gb SLC SD NAND 存储芯片，同样具备低功耗、大容量和高速读写的优势。在长时间连续心电监测场景下，TI 的这一组合展现出了强大的实力。MSP430FG4616 通过优化自身功耗，大幅延长了设备的电池使用时间，使用体验更加便捷。MKDV2GIL-AST 则确保大量的心电数据能够快速、准确地存储与读取，为医疗专业人员的后续分析提供了可靠的数据支持。TI 凭借其深厚的技术底蕴，为长续航心电监测设备打造了一套稳定、可靠的核心方案，为人们的心脏健康保驾护航。

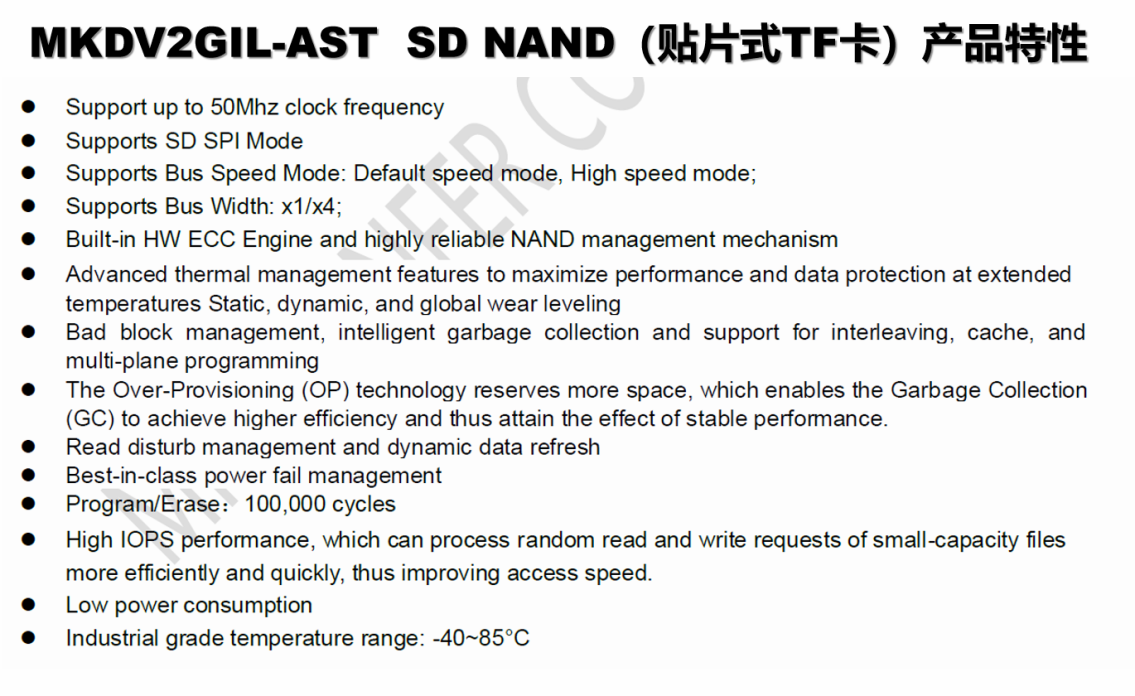

MKDV2GIL-AST（2Gb SLC SD NAND）具有 SMART 功能：数据安全的智能卫士
SD NAND 的 SMART 功能是保障数据安全和设备稳定运行的重要技术。SMART 功能能够实时监控 SD NAND 的性能和健康状况，提供编程和擦除周期、备用块状态以及预计剩余使用寿命等关键信息。通过实时监控正常/异常掉电次数记录，用户可以及时发现潜在问题，采取预防措施，避免出现严重问题。该功能还能保障数据完整性，降低设备意外故障导致的数据丢失风险。在数据安全至关重要的医疗领域，SD SMART 功能为心电监测数据的可靠性和连续性提供了有力保障，体现了这些公司对数据安全的高度重视。
PCBA 设计方案要点解析
心电监测设备大多采用电池供电，因此 PCBA 设计中的电源管理至关重要。为了充分发挥其超低功耗优势，设计团队采用了高效的降压、稳压电路，并选用 DC - DC 转换器来提高电源转换效率，减少能量损耗。

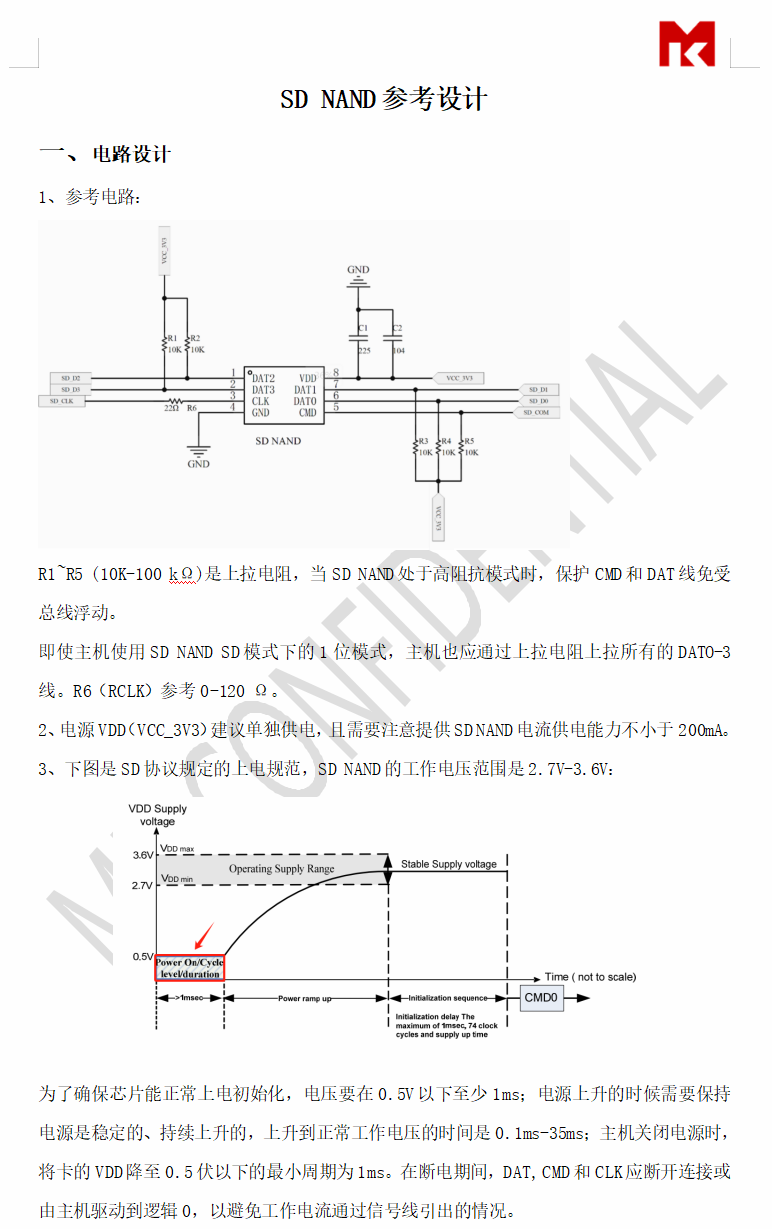

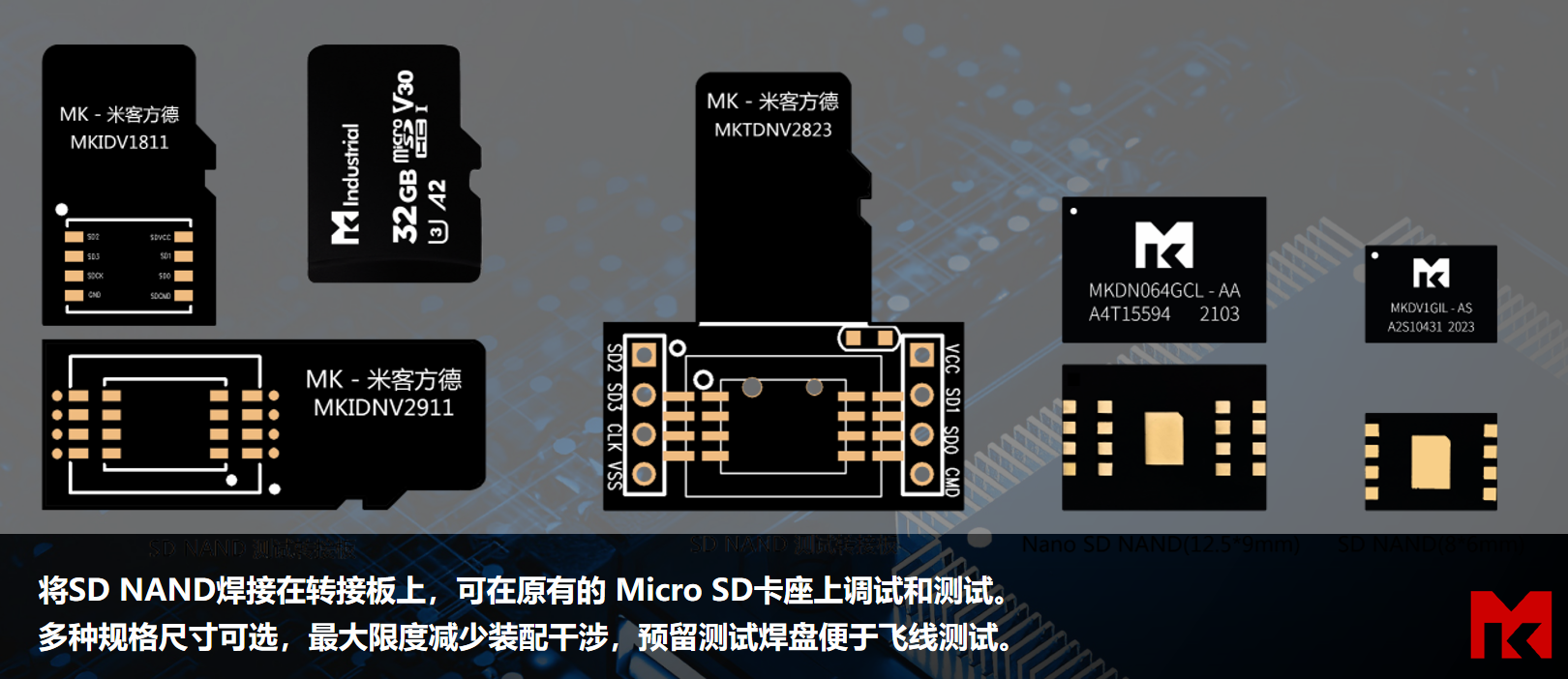

对于 SD NAND （贴片式 TF 卡）存储芯片与主芯片的协同工作，存储电路设计起着关键作用。
模拟信号处理部分与数字信号处理部分被严格隔离，以减少数字信号对模拟心电信号的干扰。采用多层 PCB 板，合理布局地线，增加屏蔽层，有效降低外界干扰对心电信号的影响。例如，将采集心电信号的前端模拟电路部分与后端数字处理电路部分通过地层和电源层进行隔离，同时对关键信号线进行包地处理，极大地提高了信号传输的稳定性，为心电监测设备的精准监测提供了可靠保证。
抛弃式心电贴：短期心脏监测的便捷之选
目前市场上的抛弃式心电贴，为短期心脏监测提供了便捷的解决方案。这些抛弃式心电贴通常采用纽扣电池供电，设计为一次性使用，主要用于短期心脏监测。
| 心电仪分类 | 功能描述 |
|---|---|
| 传统心电监护仪 | 拥有基础的心电监测功能，主要用于记录心电图（ECG）数据，是临床医疗环境中的常用设备。 |
| 便携式心电监护仪 | 造型小巧、携带轻便，特别适用于患者在移动过程中或居家场景下的心电监测，能够记录特定时间段内的心电活动情况。 |
| 12 导联心电监护仪 | 可同步记录 12 个不同的心电导联信息，全方位呈现心脏电活动情况，为深入、细致的心脏评估提供详尽数据支持。 |
| 智能心电监护仪 | 融入先进智能算法，能够对心电数据进行实时分析与精准诊断，内置自动报警系统，一旦发现患者心电异常，可迅速提醒医护人员。 |
| 无线心电监护仪 | 采用无线传输技术，摆脱线缆束缚，实现心电数据的稳定传输，极大地提升了患者的舒适度与行动自由度。 |
| 运动心电监护仪 | 专门针对运动员以及在运动状态下需要进行心电监测的人群设计，能够在运动过程中提供相对精确的心电信息。 |
| 床旁心电监护仪 | 设置于病床周边，对住院患者的心电活动进行持续、不间断监测，确保能在第一时间发现异常情况。 |
| 心率监测器 | 聚焦于心率的监测与显示，设计简约，操作便捷，适用于各类人群进行日常心率监测。 |
心电贴作为一种小型化、可穿戴的心电监测设备，其核心工作原理基于对生物电信号的精准检测。人体心脏跳动时，心肌细胞会产生生物电活动，这些电信号通过人体组织传导到体表，形成极其微弱的电位差。
心电贴配备的电极能够精准捕捉这些微弱电位变化，并将其转化为电信号。由于初始电信号微弱且夹杂着各种干扰，心电贴内部的信号放大电路会将其放大到合适强度，然后通过滤波电路去除噪声干扰，经过数字化转换后，由微处理器运用特定算法识别心电信号中的特征点，计算出心率、心律等重要参数。
在研发心电贴时，不断优化这一工作原理，提高监测精度和稳定性。心电贴具有小巧轻薄、佩戴无感、操作简单等特点，部分还支持蓝牙连接手机，通过 APP 实时查看和管理心电数据。为心电监测领域带来了创新和发展。他们的产品和技术不仅提高了心电监测的准确性和便捷性，还为全球用户的心脏健康提供了更加可靠的保障。相信在未来，这些公司将继续引领行业发展，为医疗科技的进步做出更大的贡献。
