【LLIE专题】基于事件相机照度估计的暗光增强方案

本文将对 Low-Light Image Enhancement using Event-Based Illumination Estimation，这篇暗光增强算法进行讲解。参考资料如下：

[1] RETINEV 文章]

---

专题介绍

在低光照环境下，传统成像设备往往因画面昏暗、细节丢失而受限。LLIE（低照度暗光增强）技术应运而生，它通过提升图像亮度、对比度，减少噪点并恢复色彩细节，让暗夜变得清晰可见。

LLIE技术从传统方法如直方图均衡化、Retinex模型等起步，近年来借助深度学习，尤其是卷积神经网络（CNN），GAN模型，扩散模型实现了质的飞跃。这些算法能自动学习图像特征，精准处理低光照图像，效果显著优于传统技术。

本专题将聚焦LLIE技术的核心原理、应用案例及最新进展，让我们一起见证LLIE如何点亮暗夜，开启视觉新视界！欢迎一起探讨交流！

系列文章如下
【1】ZeroDCE
【2】HVI
【3】CLIP-LIT
【4】GLARE
【5】Retinexformer

---

一、研究背景

• 低光图像增强的挑战 ：在低光照条件下拍摄的图像通常存在亮度不足、噪声明显、对比度低和细节丢失等问题，这会限制计算机视觉算法在智能驾驶、安防监控和医疗成像等领域的应用效果，因此需要有效的低光图像增强方法来提升图像质量。
• 传统方法的局限 ：许多传统方法通过图像本身信息增强低光图像，但往往会导致噪声放大或细节丢失。

低质量单图的有效信息受限，这直接限制了增强的幅度和精度。因此现在有不少多模态图像增强方法，利用额外的参考信息来辅助图像增强，例如深度图、红外图以及事件数据（由事件相机输出）等等。

本文提出了一种基于事件相机的低光图像增强方法 RETINEV，通过利用事件相机的时间映射事件估计光照信息，并结合 Retinex 理论实现了对低光图像的高效增强。

二、RETINEV方法

1.事件相机

首先介绍一下什么是事件相机

• 事件相机是一款新型传感器。不同于传统相机拍摄一幅完整的图像，事件相机拍摄的是“事件”，可以简单理解为“像素亮度的变化”，即事件相机输出的是像素亮度的变化情况。事件相机英文名为：Event-based Camera，或简称为Event Camera，缩写为EB。有时也称作DVS(Dynamic Vision Sensor “动态视觉传感器”)、DAVIS(Dynamic and Active-Pixel Vision Sensor)等。

• 事件相机最基本的原理，即：当某个像素的亮度变化累计达到一定阈值后，输出一个事件。这里强调几个概念：
  a) 亮度变化：说明事件相机的输出和变化有关，而与亮度的绝对值没有关系；
  b) 阈值：当亮度变化达到一定程度时，将输出数据，这个阈值是相机的固有参数。
  下面重点解释什么是一个“事件”。事件具有三要素：时间戳、像素坐标与极性。一个事件表达的是“在什么时间，哪个像素点，发生了亮度的增加或减小”。

• 当场景中由物体运动或光照改变造成大量像素变化时，会产生一系列的事件，这些事件以事件流(Events stream)方式输出。事件流的数据量远小于传统相机传输的数据，且事件流没有最小时间单位，所以不像传统相机定时输出数据，具有低延迟特性。下面的动图揭示了事件相机与传统相机的成像的不同。

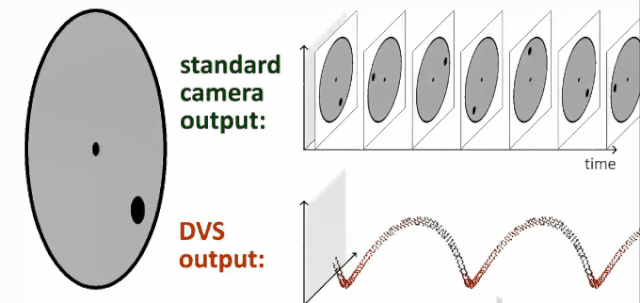

  动图：左侧为有一个黑色斑块的圆盘，匀速旋转时，右上方的传统相机会定时拍摄完整的图像，下方事件相机的输出会仅输出变化，即黑斑的运动。当圆盘不转时，传统相机依旧傻傻的拍摄图像，而事件相机不会产生任何输出。

• 事件相机的优势与不足 ：事件相机具有高动态范围和出色的低光响应能力，且仅在场景亮度变化时触发事件，避免了冗余信息的传输和处理。但现有的基于事件的方法主要依赖于运动事件来增强边缘纹理，而未充分利用事件相机的高动态范围和低光响应性，尤其在静态场景中性能受限，且缺乏对光照的全局估计能力。

2. 本文方案

2.1 事件时间戳与光照的物理关系

事件相机通过像素强度变化触发事件，其时间戳隐含光照信息。作者基于光电转换模型，建立光照强度E与首个正事件时间戳$t_{\text{fpe}}$的关系：$$\eta \cdot E\cdot A\cdot t_{\text{fpe}}=\frac{C\cdot U_{\text{thd}}^2}{2}$$其中，$\eta$为光电转换效率，A为像素面积，C和$U_{\text{thd}}$为像素电容与阈值电压。简化后得：$$E=\frac{k}{t_{\text{fpe}}},k=\frac{C\cdot U_{\text{thd}}^2}{2\eta \cdot A}$$该公式表明光照强度与时间戳成反比，为后续时间 - 光照（T2I）模块提供物理基础。

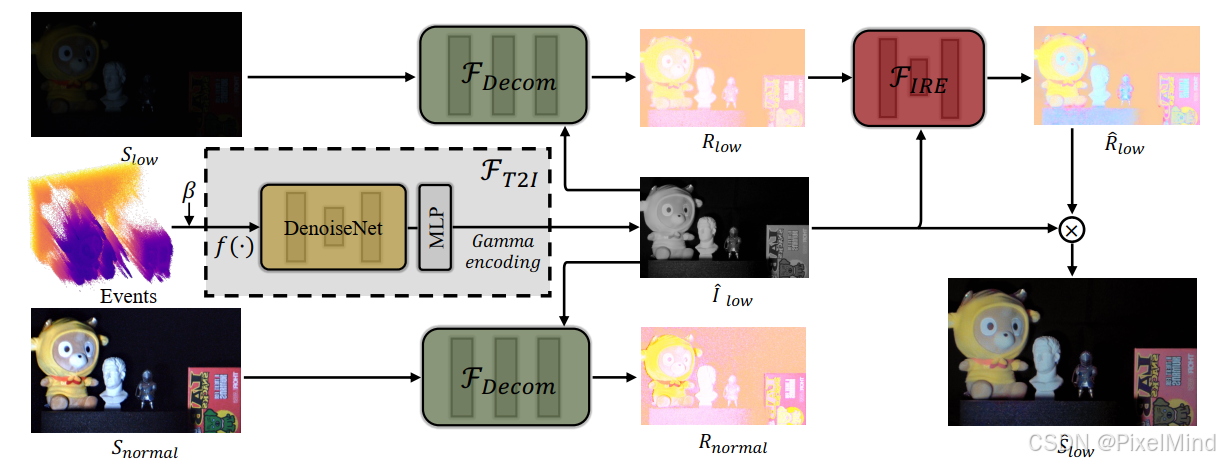

2.2 总体架构：Retinex 理论驱动的分解

基于 Retinex 理论，观测图像S分解为反射率R（物体固有属性）和光照I（环境变量）：$$S=R\cdot I$$传统方法仅从低光图像估计I，易受噪声干扰。RETINEV 引入时间映射事件估计高精度光照$\hat{I}$，并通过交叉模态注意力优化反射率$\hat{R}$：$$\hat{I}={\mathcal{F}}_{\text{T2I}}(t_{\text{fpe}};{\Theta }_1),{\hat{R}}_{\text{low}}={\mathcal{F}}_{\text{IRE}}(R_{\text{low}},\hat{I};{\Theta }_3)$$最终增强图像为：$${\hat{S}}_{\text{low}}=\hat{I}\cdot {\hat{R}}_{\text{low}}$$T2I 模块包含去噪网络、非线性映射（MLP）和 Gamma 编码，确保事件时间戳与 RGB 光照对齐。

2.3 时间到光照（T2I）模块：低光退化与光照调控

• 低光退化模型（LLDM）模拟真实场景中事件相机的退化特性，使训练数据更贴近实际场景，提升模型对低光事件的鲁棒性。退化特性包括：
  • 空间域： 模糊（衍射效应）、下采样（传感器限制）、泊松 - 高斯噪声（暗电流）；
  • 时间域： 时间戳延迟(与$t_{\text{fpe}}$正相关）。
    LLDM 通过数学建模将这些退化注入合成训练数据，确保模型学习到低光事件的真实分布，避免仅适配理想条件下的事件数据。在训练阶段，LLDM 对理想事件时间戳$t_{\text{fpe}}$添加延迟和噪声，使 T2I 模块学会从 “脏数据” 中提取光照信息。
• 光照调节系数$\beta$实现亮度可控性：$t_{\text{norm}}=\frac{t_{\text{fpe}}+\beta }{\max (t_{\text{fpe}})+\beta }$通过调整$\beta$，可线性缩放光照强度，同时保持反射率不变。

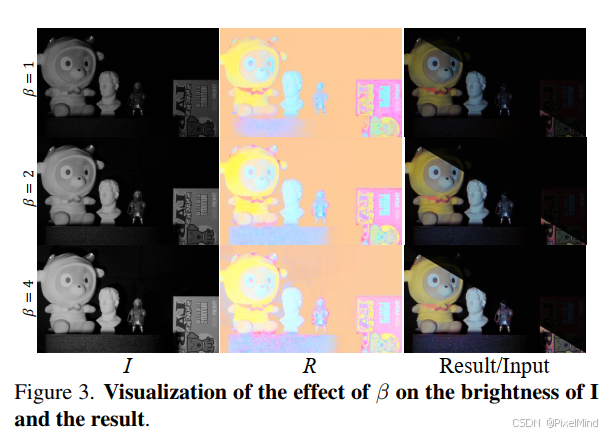

  应用场景：不同用户或场景对亮度的偏好不同（如安防需要高亮、艺术场景需要柔和），β 允许手动 / 自动调节最终增强图像的整体亮度（下图可视化了 β 对 I 的影响）。

  根据 Retinex 理论，反射率R是物体固有属性，与光照无关。β 仅作用于光照分量$\hat{I}$，反射率${\hat{R}}_{\text{low}}$的计算完全基于图像本身和事件估计的光照先验，不受 β 影响。实验也验证了这一点：上图的反射率可视化显示，不同 β 值下${\hat{R}}_{\text{low}}$的灰度分布一致，证明了其不变性。

2.4 光照辅助反射增强（IRE）：交叉模态注意力

传统 Retinex 方法仅增强光照，忽略反射率优化。RETINEV 设计交叉模态注意力，利用光照先验提升反射率细节：$$\text{Attention}(Q_R,K_I,V_I)=V_I\cdot \text{softmax}\left(\frac{Q_R^{\top }{K}_I}{\sqrt{d_k}}\right)$$其中，查询$Q_R$来自反射率特征，键值对$(K_I,V_I)$来自光照特征。通过转置$Q_R$，将计算复杂度从$O(h^2{w}^2)$降至$O(c^2)$（c为通道数），兼顾长距离依赖与效率。

2.5 损失函数

重建损失（对齐增强图像与正常光照图像）：
$${\mathcal{L}}_{\text{recon}}=\Vert \hat{I}\cdot {\hat{R}}_{\text{low}}-S_{\text{normal}}{\Vert }_1+\Vert \hat{I}\cdot R_{\text{normal}}-S_{\text{normal}}{\Vert }_1$$
反射不变损失（强制反射率跨光照一致）：
$${\mathcal{L}}_R=\Vert R_{\text{low}}-R_{\text{normal}}{\Vert }_1+\Vert {\hat{R}}_{\text{low}}-R_{\text{normal}}{\Vert }_1$$
感知损失（基于预训练网络的结构相似性），最终加权求和。

总之，通过物理建模 - 架构设计 - 优化约束的闭环，实现了基于事件时间戳的高精度光照估计，并结合 Retinex 理论与交叉模态注意力，突破了传统方法依赖运动事件的局限。

三、实验结果

1. 实验数据集

• 合成数据集（训练 + 验证）：
  LOL v1/v2：包含真实低光图像（LOL v1）和合成 / 真实低光视频（LOL v2），分辨率 600×400/384×284，用于基础性能对比。
  SDSD：室内外低光视频数据集，分辨率 512×960，验证跨场景泛化性。
• 自建真实数据集 EvLowLight：

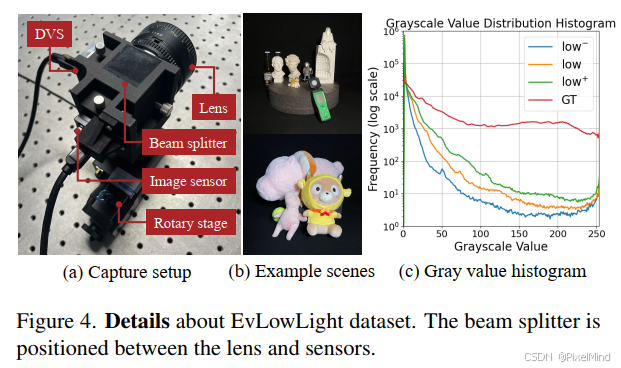

采集方案：共享镜头分光棱镜系统(如上图)，同步 DVS（1280×720）和 RGB 相机（1280×1024），覆盖 2.5–6 lux 极端低光场景（60 组，每组 3 曝光图像 + 时间映射事件 + 运动事件）。
独特性：首个同时包含 时间映射事件和运动事件 的数据集，支持事件基方法的真实场景评估。
真值生成：通过多曝光融合生成 HDR 参考图。

2. 对比实验

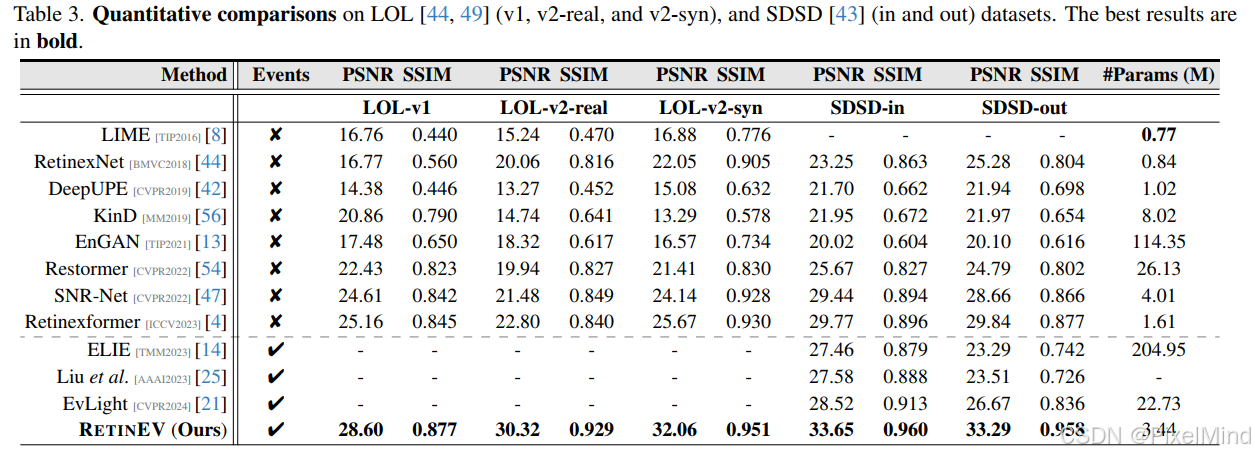

1. 合成数据集定量对比


• 指标：PSNR、SSIM，对比 11 类 SOTA 方法（图像基 / 事件基）。
• 优势：
  图像基方法：Retinexformer（25.16 dB）→ RETINEV（28.60 dB），PSNR+3.44 dB（LOL v1），SSIM+0.312。
  事件基方法：EvLight（28.52 dB）→ RETINEV（33.65 dB，SDSD 室内），PSNR+5.13 dB，验证时间映射事件优于运动事件。
• 效率：仅 3.44M 参数，Flops 184.6G，远低于 EvLight（22.73M 参数，438.5G Flops）。

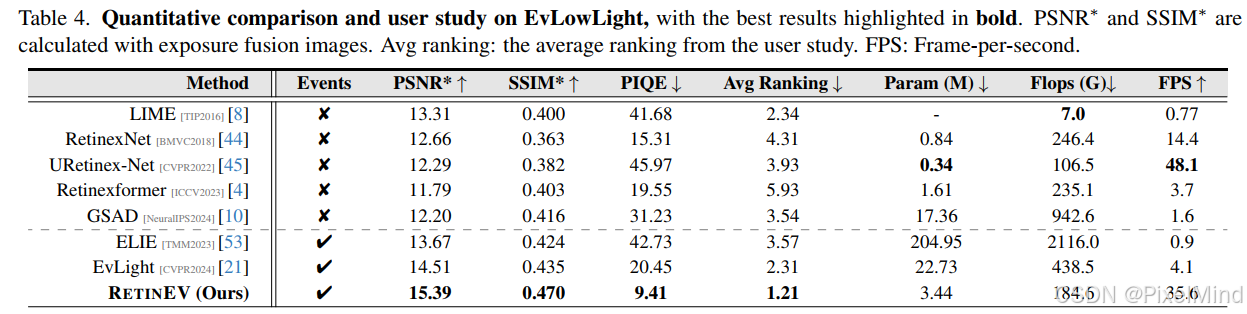

2. 真实数据集对比


• 定量指标：
  PSNR* 15.39，超次优方法 EvLight（14.51）+0.88 dB。
  非参考指标 PIQE 9.41（越低越好），显著优于 Retinexformer（19.55），证明视觉自然性。

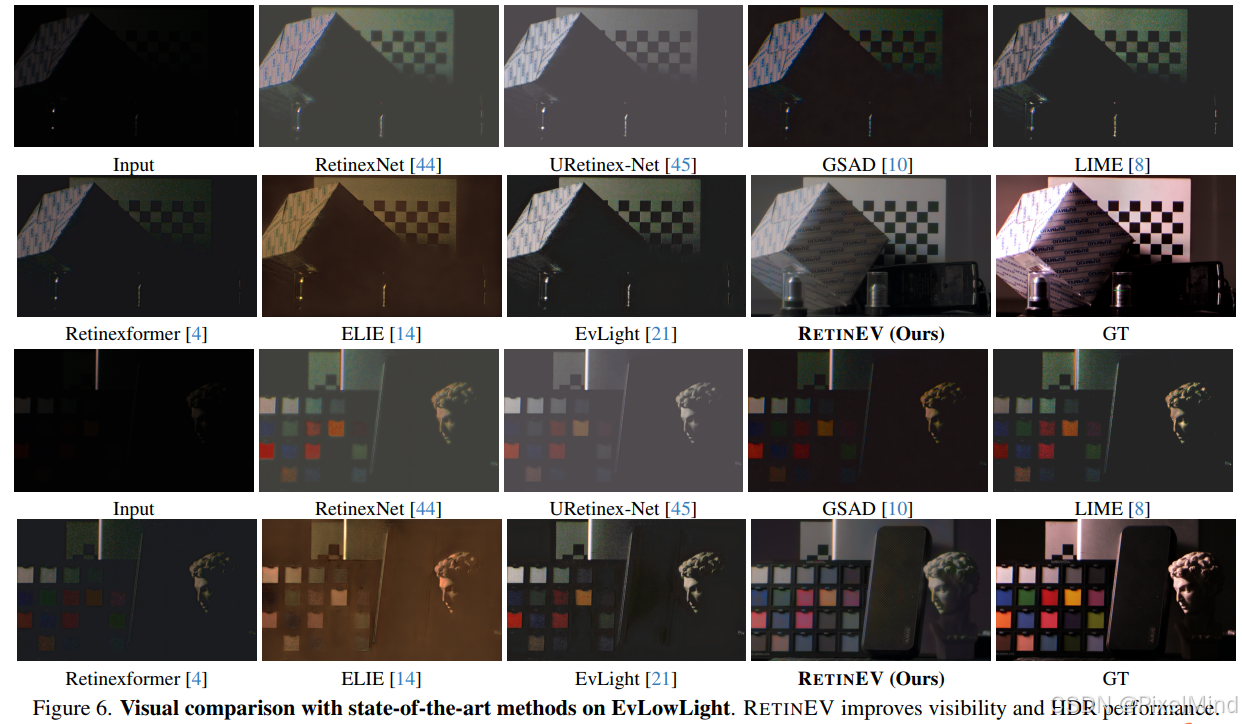

• 定性结果：

  图像基方法（如 RetinexNet）：暗区噪点严重，高光过曝（上图 第一列）。
  运动事件方法（EvLight）：边缘伪影（如雕塑暗部 “鬼影”），对比度失衡。
  RETINEV：效果最佳。

3.消融实验

• 时间映射事件有效性：纯图像基（16.98 dB）→ 加入事件（26.96 dB），PSNR+9.98 dB，证明事件光照先验的核心作用。
• LLDM 退化模型有效性：无 LLDM（27.25 dB）→ 有 LLDM（27.83 dB），PSNR+0.58 dB，验证低光事件建模的有效性。
• IRE 模块设计有效性：
  简单融合（Add/Concat/Multiply）→ 交叉模态注意力（28.60 dB），PSNR+0.47~0.62 dB，证明注意力机制对长距离依赖的优化。

四、总结

本文提出的 RETINEV 框架 颠覆传统事件基方法的技术路径，核心创新点如下：

• 光照估计的物理建模:利用事件相机对快门开合的响应（时间映射事件），建立光照强度与首正事件时间戳的反比关系：$$E=\frac{k}{t_{\text{fpe}}}$$
  通过 T2I 模块（时间到光照转换），将时间戳转化为高精度光照图，突破运动事件仅含边缘信息的局限。
• 跨模态协同的 Retinex 分解:基于 Retinex 理论$(S=R\cdot I)$，设计 IRE 模块（光照辅助反射增强），通过交叉模态注意力，利用光照先验优化反射率，实现纹理细节的无伪影恢复。
• 贴近真实的低光数据模拟:提出 LLDM 低光退化模型，模拟时间戳延迟、暗电流噪声等特性，生成与真实低光事件分布一致的合成数据，提升模型泛化能力。
• 开辟事件相机在低光增强中的新方向：从 “运动边缘辅助” 到 “光照 - 反射率协同优化”。轻量化设计（3.44M 参数）为嵌入式设备部署提供可能。

五、个人思考

传统事件基方法（如 EvLight）仅将事件视为 “运动边缘检测器”，其性能受限于场景动态性 —— 无运动则失效。而本文通过时间映射事件的物理建模$$（E=\frac{k}{t_{\text{fpe}}}）$，将事件相机从 “辅助传感器” 提升为 “光照测量工具”，这一转变具有深远意义：

• 跨任务迁移价值：光照估计是计算机视觉的基础问题（如 HDR 成像、光度立体），本文方法可迁移至其他依赖光照先验的任务，例如单图像深度估计。
• 挑战：当前依赖机械快门生成时间映射事件，限制了实时性（2 ms 同步延迟），如何通过软件算法模拟透射率调制（如虚拟快门）是值得探索的方向。

---

感谢阅读，欢迎留言或私信，一起探讨和交流。
