智能办公协同系统开发日志（三）：画板模块设计与实现全记录

一、项目背景

在智能办公协同系统的开发中，我们收到了许多用户关于可视化协作的需求反馈。为满足团队在远程会议、方案讨论、流程设计等场景下的需求，我们重点打造了新一代智能画板模块。该模块支持自由绘图、矢量图形、流程图设计等核心功能，现已正式上线并收获团队日均1500+次使用量。

---

二、核心功能亮点

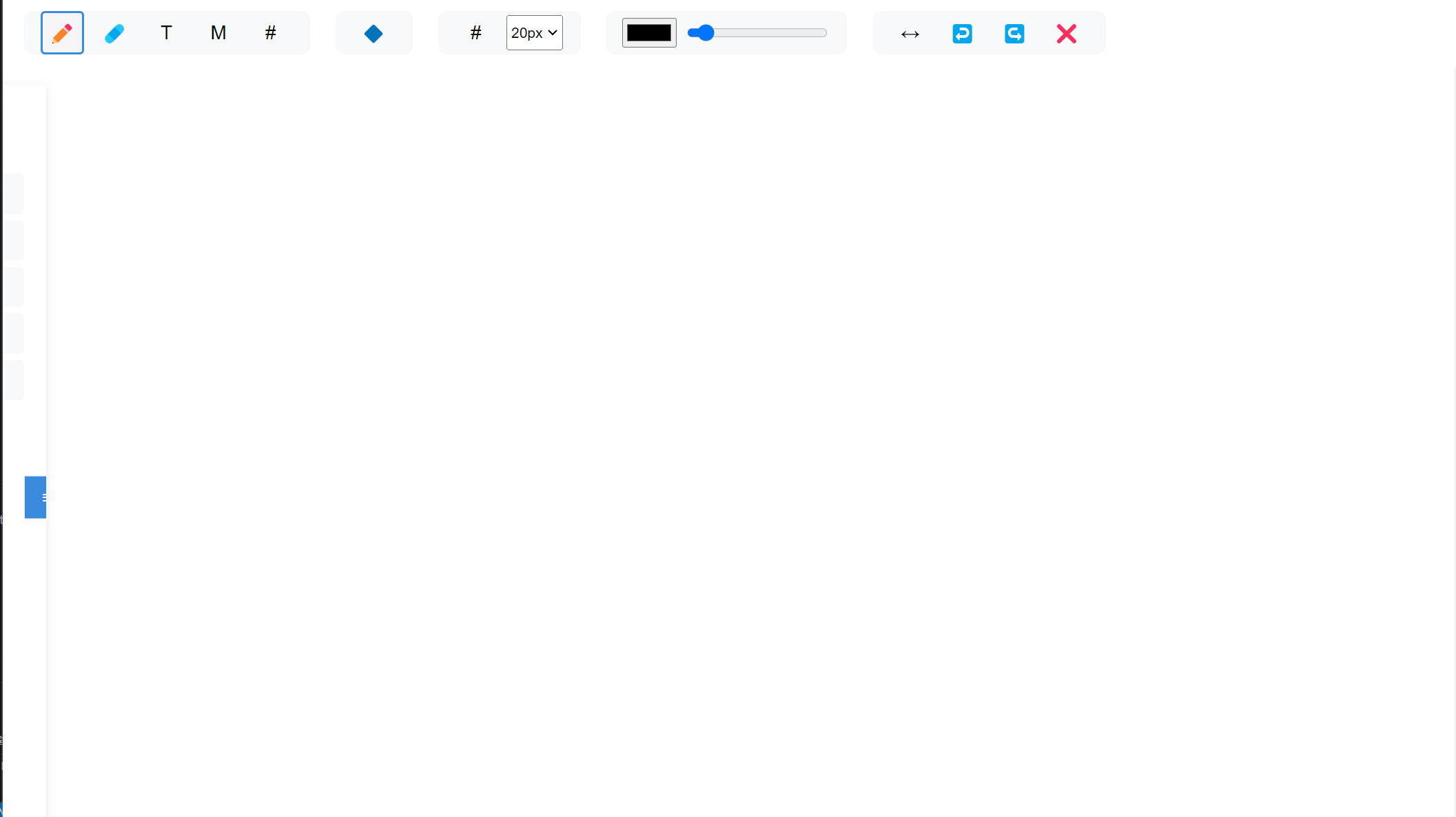

1. 自由绘图模式

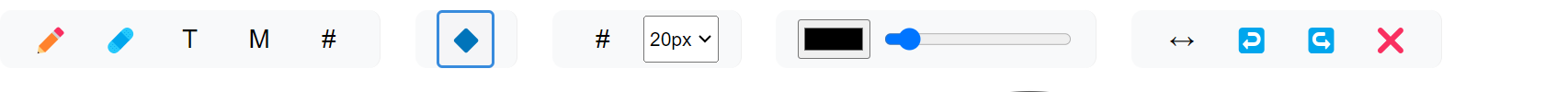

• 多工具支持：铅笔/马克笔/橡皮擦自由切换

• 智能辅助：自动修正抖动线条（手绘转矢量）

• 历史回溯：支持50步撤销/重做操作

2. 专业矢量图形

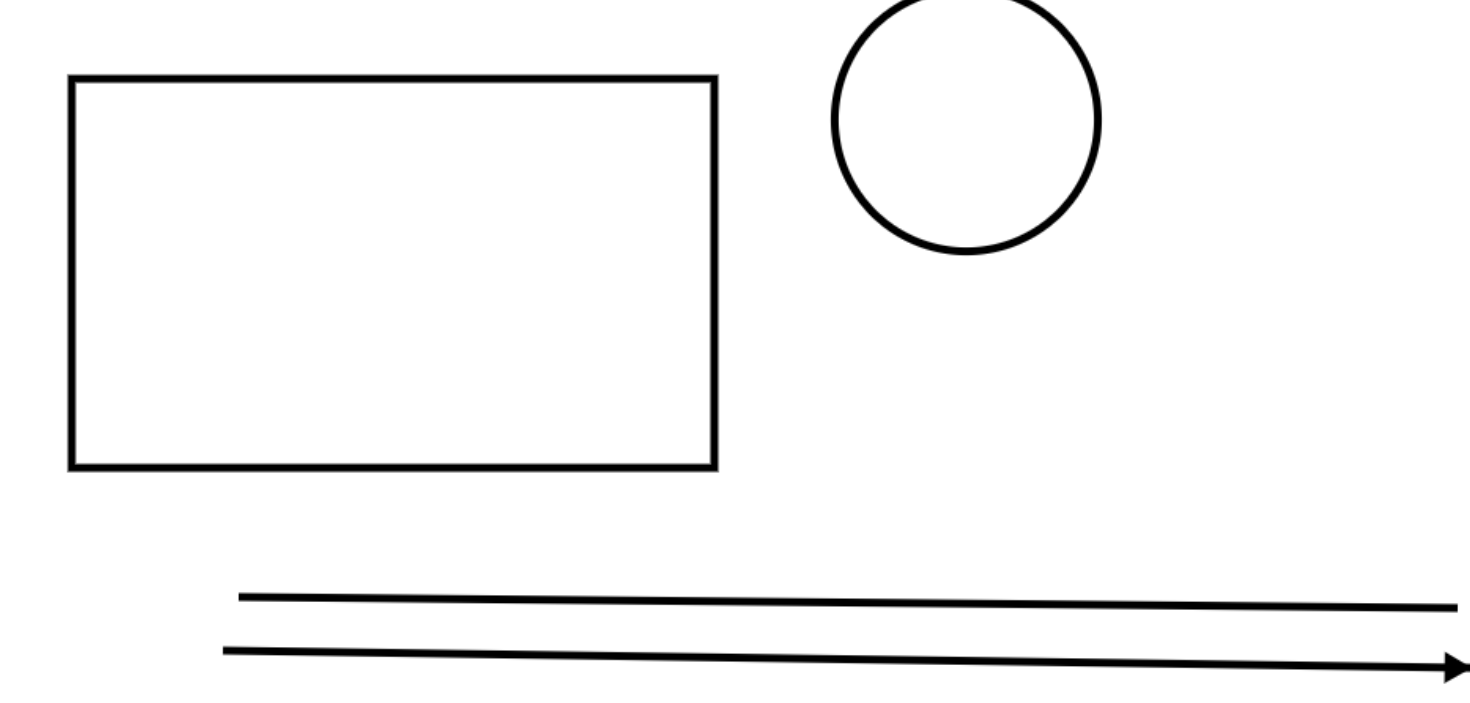

• 基础图形库：矩形/圆形/箭头/连接线等

• 智能吸附：自动对齐参考线与图形节点

• 属性编辑：实时调整线条粗细/颜色/透明度

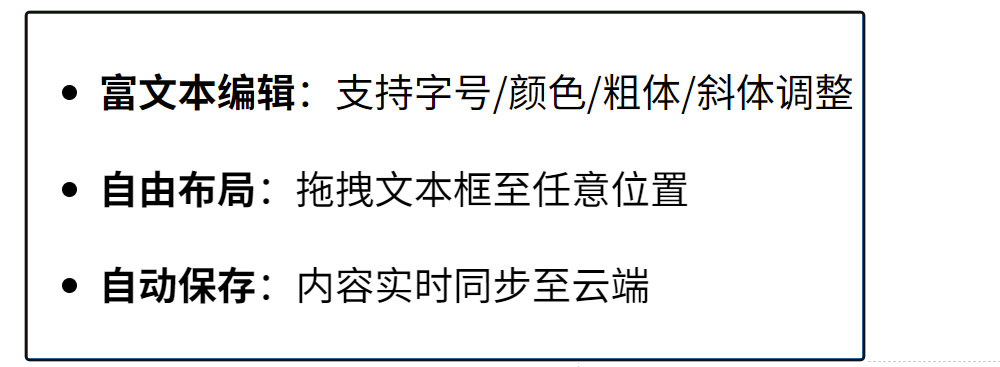

3. 文本标注系统

• 富文本编辑：支持字号/颜色/粗体/斜体调整

• 自由布局：拖拽文本框至任意位置

• 自动保存：内容实时同步至云端

4. 流程图集成

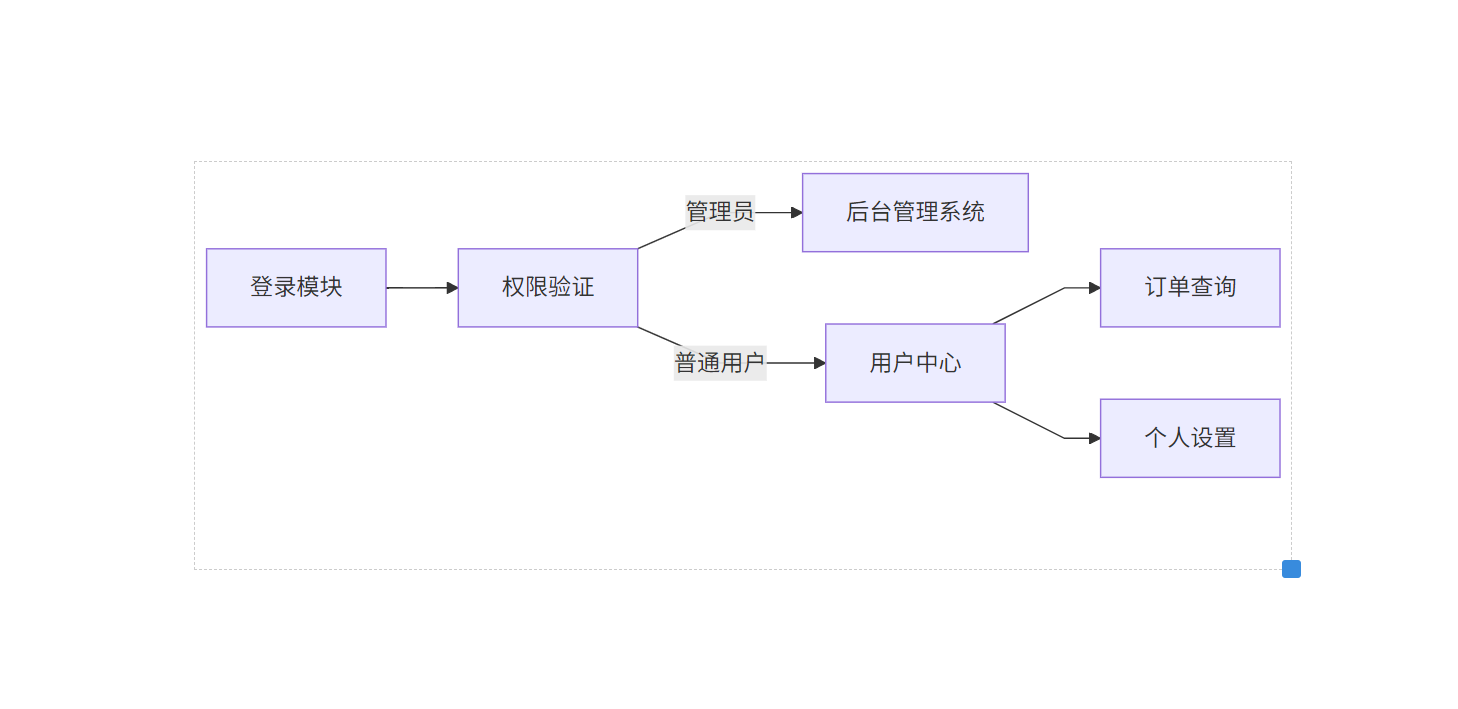

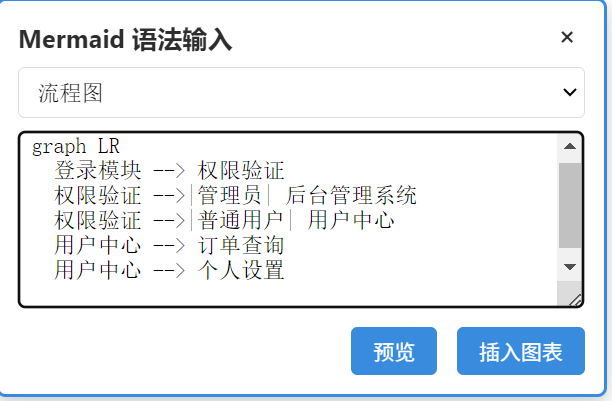

• Mermaid语法支持：通过代码快速生成专业图表

• 可视化编辑器：内置流程图/时序图/类图模板

• 双向联动：修改代码即时更新图形

支持预览

---

三、关键技术实现

1. 画布渲染引擎

采用HTML5 Canvas+分层渲染技术方案：

• 基础层：处理网格背景与静态图形

• 动态层：实时渲染用户绘图轨迹

• 缓存机制：通过快照技术降低重复渲染开销

2. 数据同步策略

• 操作记录压缩：将连续绘制动作合并为单条记录

• 增量同步：仅传输变化数据（节省80%带宽）

• 冲突解决：采用最后写入优先策略

3. 性能优化方案

优化方向	实施方法	效果提升
内存管理	对象池复用+定时GC	内存占用↓40%
渲染效率	离屏Canvas+WebWorker计算	FPS↑60%
网络传输	Protobuf二进制编码	数据量↓75%

---

四、开发挑战与突破

难点1：多端同步延迟

问题现象：
多人协同绘图时出现线条错位

解决方案：

• 引入操作转换(OT)算法处理并发操作

• 增加本地操作缓冲区（200ms批量提交）

• 采用WebSocket长连接+心跳检测

难点2：矢量图形失真

问题现象：
缩放画布时图形边缘模糊

突破方案：

• 开发矢量坐标转换引擎

• 实现基于SVG的导出功能

• 添加抗锯齿渲染配置项

---

五、项目成果展示

1. 性能指标

指标项	测试结果
最大并发用户	500+
平均响应延迟	<150ms
画布加载速度	1.2s（首屏）

2. 用户反馈

"在用户反馈中，Ui界面还待优化，排版规划还有待考虑"
