FreeCAD傻瓜教程-外螺纹的绘制,利用两个实体进行布尔运算来实现

起因：因为要设计一个波珠螺丝固定器，为了不跑偏，需要在螺柱上加工一个直径6mm，深度1.2mm的圆弧凹槽所以想用泉州制造的6.8车铣加工。 但是该加工目前不支持轴向的钻孔，所以想着干脆在两端加上M8的螺栓，也起到相同的作用。但是，FreeCAD官方教程中的外螺纹绘制太过于麻烦，所以这里采用B站上的一位UP主的方法，如题。

本文全部内容完全免费，设置的是“全部可见”的，如果变成了VIP可见的，请发起对引起这一变化的 CHu Sheng 的诅咒，并第一时间发消息给作者提醒更改！！

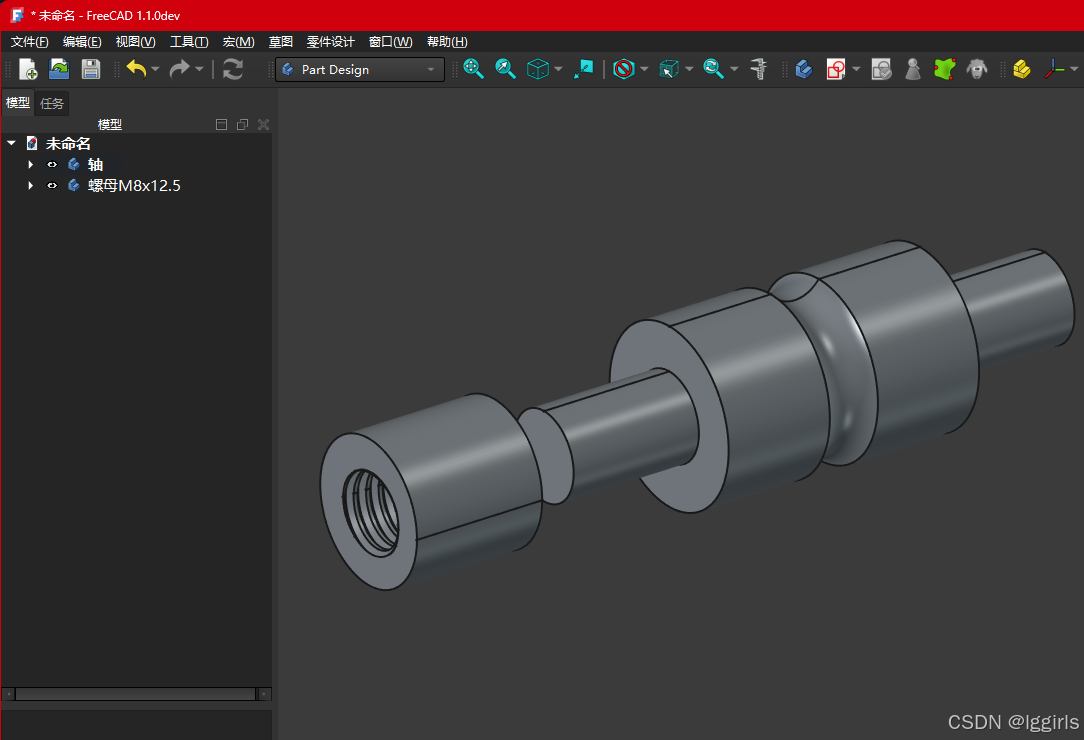

一、绘制要加工的螺柱和配套的螺母

注：使用PartDesign 工作台的 “孔” 工具绘制出螺母上的螺纹。 可擦看： FreeCAD傻瓜教程-螺纹孔的绘制和CNC加工识别_freecad螺纹孔-CSDN博客

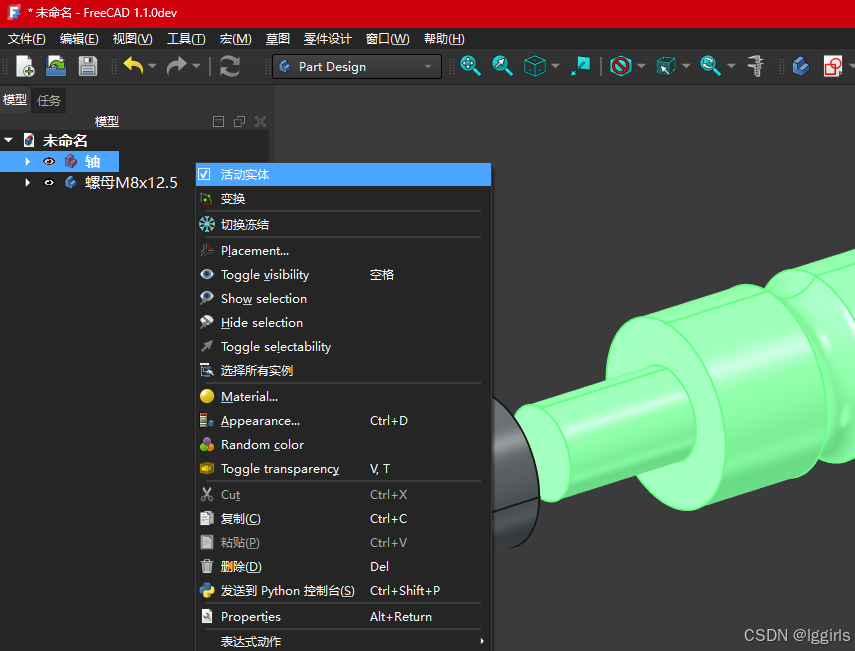

 二、将要加工外螺纹的实体勾选上活动实体

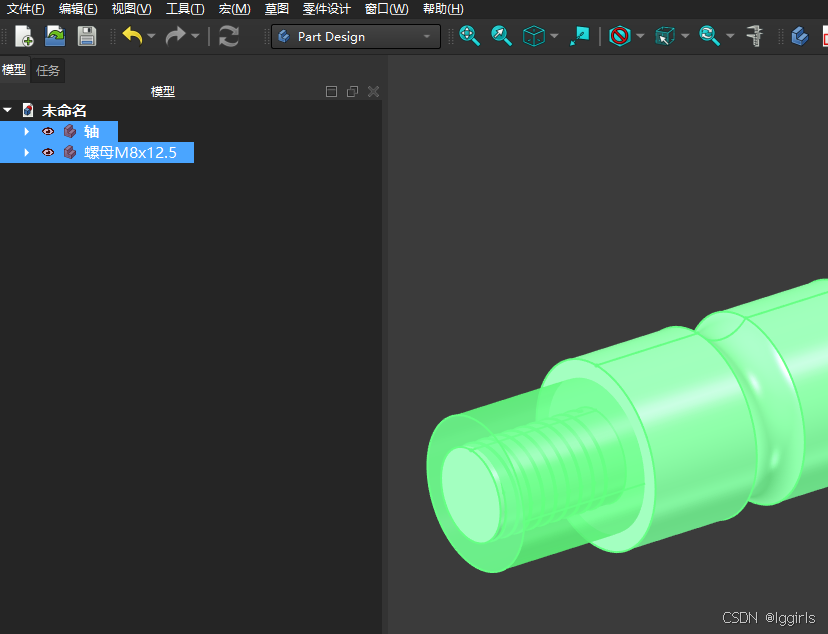

三、同时选中螺柱和配套的螺母

注意，提前将螺母移动好位置，套住要加工外螺纹的长度区域

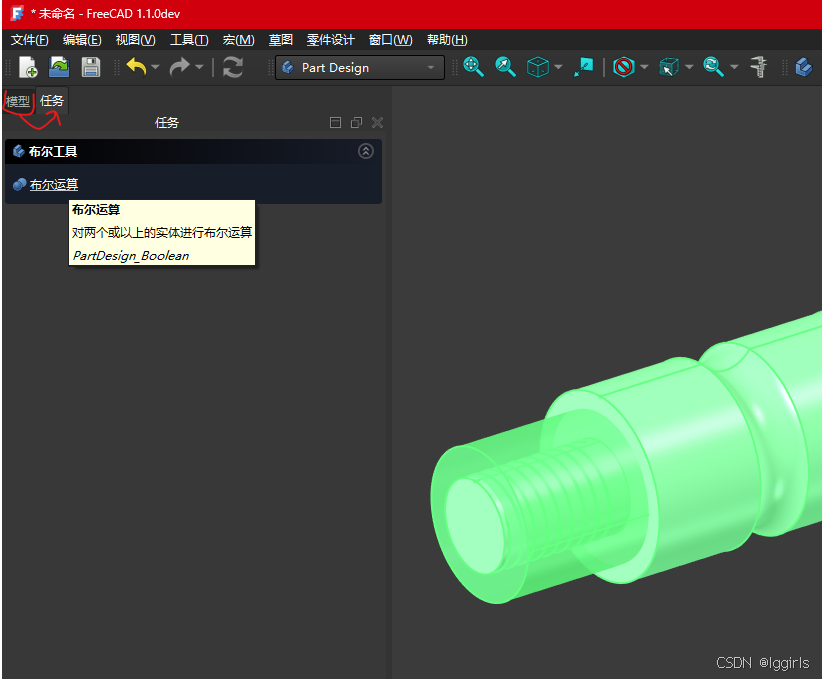

四、从“模型”切换到 “任务”

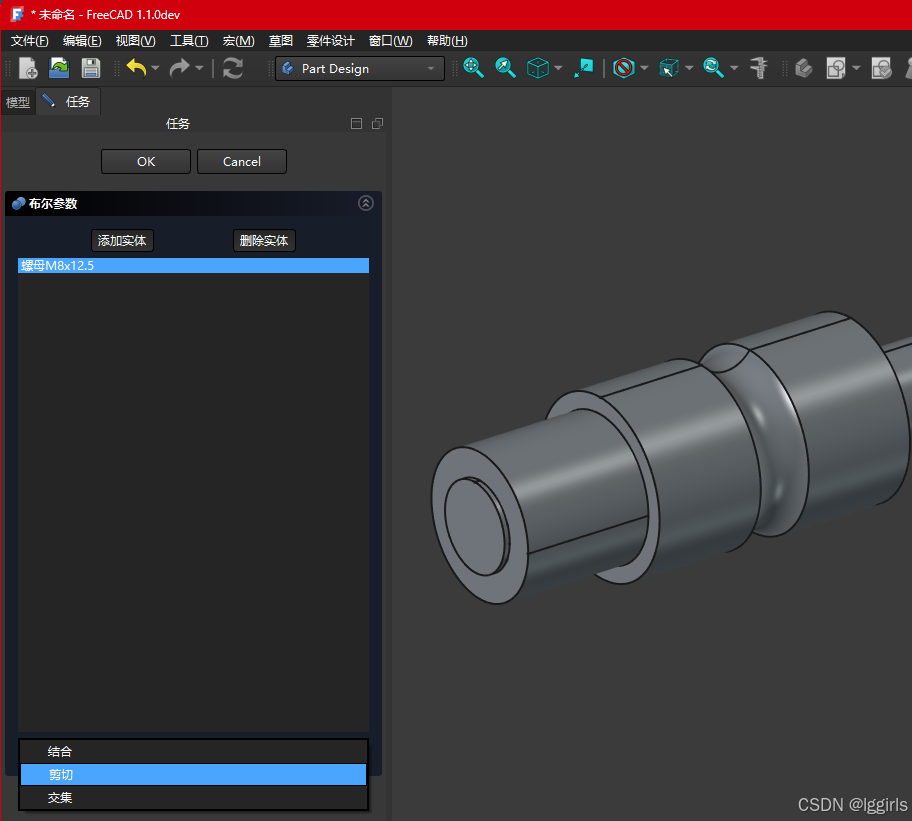

五、选中要用于布尔运算的实体和运算类型

这里我们要用螺母对螺柱进行剪切，也就是在两个选中的实体组合提上，剪切掉螺母的部分。 由于螺母和螺柱此时是一体的（有螺纹的部分是重合的，合并为了1个），所以剪切掉螺母后，螺柱上就铣掉了螺母的部分，剩下的就是外螺纹了。

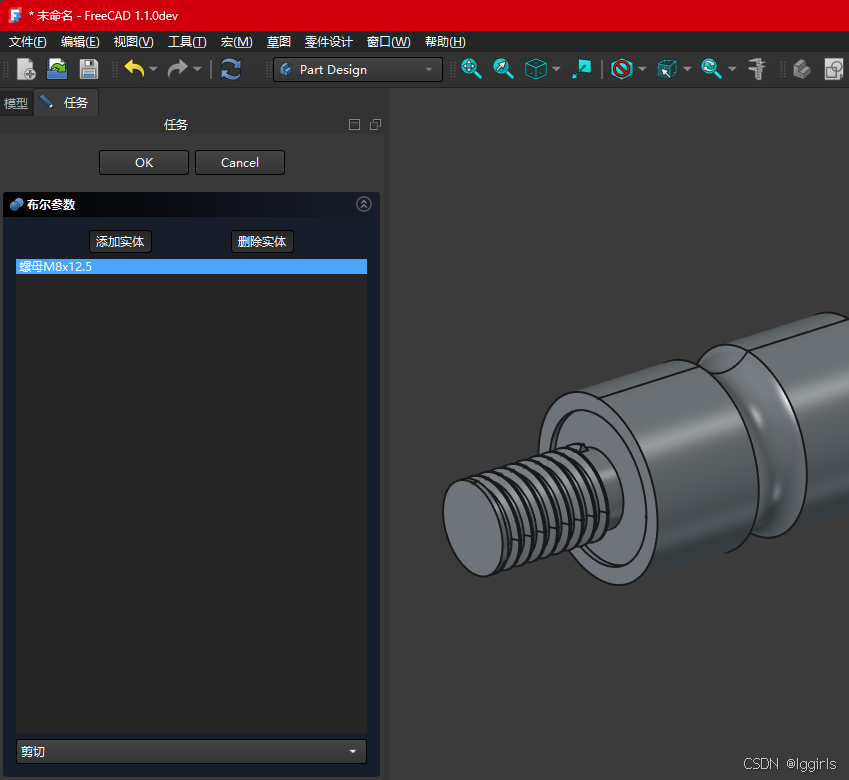

六、计算结果

七、点击OK、保存

注意： 保存后，原有的实体只剩下了一个，展开树形显示区、可以看到，螺母移动到了布尔(Boolean)下面。
