条件随机场 (CRF) 原理及其在语义分割中的应用

条件随机场 (CRF) 原理及其在语义分割中的应用

一、条件随机场的原理

条件随机场 (Conditional Random Fields, CRF) 是一种判别式概率无向图模型。它用于在给定观测序列 (如图像中的像素) 的条件下，对另一组序列 (如像素的语义标签) 进行建模和预测。

与生成式模型 (如隐马尔可夫模型 HMM) 不同，CRF 直接对条件概率 $P(Y|X)$ 建模，而不是对联合概率 $P(X,Y)$ 建模 (其中 $X$ 是观测序列， $Y$ 是待预测的标签序列)。这使得 CRF 在建模时可以利用 $X$ 中的复杂特征，而无需担心这些特征之间的依赖关系，因为 CRF 不会对 $X$ 的概率分布进行建模。

CRF 的核心思想：

1. 马尔可夫随机场 (Markov Random Field, MRF): CRF 是 MRF 的一种特殊形式。MRF 是一种无向图模型，图中的每个节点代表一个随机变量，边代表变量之间的依赖关系。MRF 具有马尔可夫性，即给定邻居节点，一个节点的状态与其他节点无关。
2. 条件性： CRF 的"条件性"体现在它对条件概率 $P(Y|X)$ 进行建模。这意味着我们关心的是在已知观测 $X$ 的情况下，标签序列 $Y$ 的概率分布。
3. 特征函数 (Feature Functions): CRF 的强大之处在于它能够灵活地定义特征函数。特征函数 $f_k(Y,X,i)$ 描述了观测序列 $X$ 和标签序列 $Y$ 在位置 $i$ 处的一些特性。这些特性可以是任意的，例如：
   • 某个像素的颜色值与其标签的关系。
   • 相邻像素具有相同标签的可能性。
   • 某个像素的纹理特征与其标签的关系。
4. 参数学习： 每个特征函数都有一个对应的权重 ${\lambda }_k$。CRF 的学习过程就是通过训练数据来估计这些权重，使得在给定观测 $X$ 时，模型能够更好地预测出正确的标签序列 $Y$。
5. 概率计算： 给定观测序列 $X$，标签序列 $Y$ 的条件概率可以表示为：
   $$P(Y|X)=\frac{1}{Z(X)}\exp \left(\sum _k\sum _i{\lambda }_k{f}_k(y_i,y_{i-1},X,i)\right)$$
   其中：
   • $y_i$ 是位置 $i$ 的标签。
   • $f_k(y_i,y_{i-1},X,i)$ 是在位置 $i$ 处定义的特征函数，它可能依赖于当前标签 $y_i$、前一个标签 $y_{i-1}$ (对于序列数据) 以及整个观测序列 $X$。在图像中，它通常会考虑当前像素的标签、邻近像素的标签以及图像特征。
   • ${\lambda }_k$ 是与特征函数 $f_k$ 相关联的权重。
   • $Z(X)$ 是归一化因子，也称为配分函数 (partition function)，它确保所有可能的标签序列 $Y$ 的概率之和为 1。计算 $Z(X)$ 通常是 CRF 中计算复杂度最高的部分。
     $$Z(X)=\sum _Y\exp \left(\sum _k\sum _i{\lambda }_k{f}_k(y_i,y_{i-1},X,i)\right)$$
6. 推断 (Inference): 在学习到模型参数后，对于新的观测序列 $X$，我们需要找到最可能的标签序列 $Y^{\ast }$，即：
   $Y^{\ast }=\arg {\max }_{Y}P(Y|X)$
   于序列标注)，可以使用 Viterbi 算法进行高效推断。对于更一般的图结构 (如图像网格)，推断问题通常是 NP-hard 的，需要使用近似推断算法，如信念传播 (Belief Propagation)、图割 (Graph Cuts) 或均值场 (Mean Field) 等。

总结 CRF 的优点：

• 判别式模型： 直接对条件概率建模，通常能获得比生成式模型更高的预测精度。
• 灵活性： 可以定义非常丰富的、全局性的特征，捕捉观测数据和标签之间的复杂依赖关系。
• 克服标签偏置问题： 相较于最大熵马尔可夫模型 (MEMM)，CRF 通过全局归一化解决了标签偏置问题。

二、CRF 在语义分割中的应用

在语义分割任务中，目标是将图像中的每个像素分配一个语义标签 (例如，“人”，“汽车”，"天空"等)。

CRF 如何应用于语义分割？

1. 将图像视为一个图：

   • 图像中的每个像素可以看作是图中的一个节点。
   • 节点之间的边可以连接邻近的像素。

2. 一元势能 (Unary Potentials / Likelihood Term):

   • 这部分通常由一个深度卷积神经网络 (DCNN，如 FCN, U-Net, DeepLab 等) 提供。
   • 对于每个像素 $i$，DCNN 会输出一个概率分布 $P(l_i|X)$，表示该像素属于各个语义标签 $l_i$ 的概率。这个概率可以看作是 CRF 模型中的一元势能 ${\psi }_u(l_i)$。
   • 它反映了单个像素自身的特征 (如颜色、纹理，由 DCNN 提取) 与其可能的标签之间的关系。
   • 形式上，可以定义为 ${\psi }_u(l_i)=-\log P(l_i|X)$。

3. 成对势能 (Pairwise Potentials / Smoothness Term / Prior Term):

   • 这部分用于建模像素之间的关系，鼓励标签的平滑性，即相邻像素倾向于具有相同的标签，除非它们之间存在明显的边界。
   • 常用的成对势能函数是基于高斯核的：
     $${\psi }_p(l_i,l_j)=\mu (l_i,l_j)\sum _{m=1}^K{w}_m{k}_m({\mathbf{f}}_i,{\mathbf{f}}_j)$$
     其中：
     • $l_i,l_j$ 是像素 $i$ 和 $j$ 的标签。
     • $\mu (l_i,l_j)$ 是一个标签兼容性函数。最简单的是 Potts 模型：$\mu (l_i,l_j)=[l_{i}eq{l}_j]$ (如果标签不同则为1，否则为0)，它惩罚相邻像素具有不同标签的情况。
     • $w_m$ 是每个核的权重。
     • $k_m({\mathbf{f}}_i,{\mathbf{f}}_j)$ 是高斯核函数，它依赖于像素 $i$ 和 $j$ 的特征 ${\mathbf{f}}_i,{\mathbf{f}}_j$。常用的特征包括：
       • 外观核 (Appearance Kernel): 基于像素的颜色 (或强度) 差异和空间位置差异。
         $$k_1({\mathbf{f}}_i,{\mathbf{f}}_j)=w_1\exp \left(-\frac{\Vert p_i-p_j{\Vert }^2}{2{\sigma }_{\alpha }^2}-\frac{\Vert I_i-I_j{\Vert }^2}{2{\sigma }_{\beta }^2}\right)$$
         其中 $p_i,p_j$ 是像素位置，$I_i,I_j$ 是像素颜色值。这个核鼓励颜色相似且空间上接近的像素拥有相同的标签。
       • 平滑核 (Smoothness Kernel): 仅基于像素的空间位置差异，鼓励局部平滑。
         $$k_2({\mathbf{f}}_i,{\mathbf{f}}_j)=w_2\exp \left(-\frac{\Vert p_i-p_j{\Vert }^2}{2{\sigma }_{\gamma }^2}\right)$$
         这个核鼓励小范围内的标签一致性，有助于消除小的噪声区域。

4. 能量函数：
   结合一元势能和成对势能，CRF 的目标是最小化以下能量函数 (等价于最大化后验概率)：
   $$E(L)=\sum _i{\psi }_u(l_i)+\sum _{i,j\in \mathcal{N}}{\psi }_p(l_i,l_j)$$
   其中 L = { l 1 , l 2 , . . . , l N } L = \{l_1, l_2, ..., l_N\} L={l1​,l2​,...,lN​} 是所有像素的标签集合，$\mathcal{N}$ 表示像素邻域关系。

5. 全连接 CRF (Fully Connected CRF / Dense CRF):

   • 在传统的 CRF 中，成对势能通常只考虑局部邻域 (例如，4邻域或8邻域)。
   • DeepLab 系列模型推广了 全连接 CRF 的概念。在全连接 CRF 中，每个像素都与其他所有像素通过成对势能连接起来。
   • 这使得模型能够捕捉长距离的依赖关系，从而产生更精细、更符合图像真实边界的分割结果。
   • 尽管全连接 CRF 的图非常稠密，但由于高斯核的特性，可以使用高效的均值场近似推断算法在 $O(N)$ 的时间内求解 (其中 $N$ 是像素数量)，这使得它在实践中是可行的。

CRF 作为后处理步骤：

• 在许多现代语义分割框架中，CRF (特别是全连接 CRF) 通常作为深度学习模型输出的后处理步骤。
• DCNN 首先提供一个初始的、可能有些粗糙的像素级概率图。
• 然后，CRF 利用这些概率作为一元势能，并结合像素间的颜色和位置信息 (成对势能) 来优化分割结果，使得分割边界更加平滑，并且更好地贴合图像中的真实物体边界。
• 这样做的好处是结合了 DCNN 强大的特征提取能力和 CRF 精细化边界的能力。

优点：

• 能够显著改善分割结果的边界质量，使其更平滑、更精确。
• 能够消除由 DCNN 产生的一些小的、孤立的错误分割区域。
• 全连接 CRF 能够捕捉长距离依赖，有助于分割大目标和区分具有相似外观但在空间上分离的物体。

缺点/挑战：

• 参数调整： CRF 中的高斯核参数 (${\sigma }_{\alpha },{\sigma }_{\beta },{\sigma }_{\gamma }$) 和权重 ($w_m$) 通常需要仔细调整，这可能比较耗时。
• 计算成本： 尽管有高效的近似推断算法，但与纯 DCNN 推断相比，CRF 仍然会增加额外的计算开销。
• 端到端训练： 将 CRF 与 DCNN 进行端到端训练比较困难，尽管有一些研究工作尝试解决这个问题 (例如，将 CRF 的推断步骤展开为神经网络层)。大多数情况下，CRF 仍然作为独立的后处理步骤。

三、实验

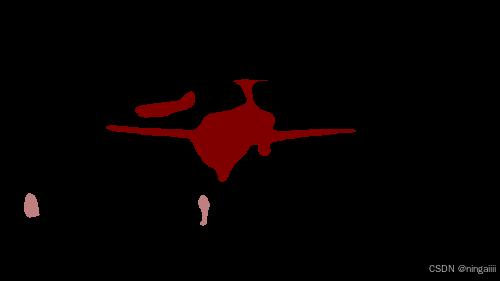

我们采用一个简单的语义分割模型对VOC的一个实例进行推理：

接着我们通过一下脚本来进行后处理：

import numpy as np
import pydensecrf.densecrf as dcrf
from pydensecrf.utils import unary_from_labels, create_pairwise_bilateral, create_pairwise_gaussian
from PIL import Image
import matplotlib.pyplot as plt
import matplotlib.font_manager as fm
import os
import warnings
warnings.filterwarnings('ignore')  # 忽略警告信息def apply_crf(image_path, predicted_mask_path, output_path,crf_iterations=5, pairwise_gaussian_sdims=(3, 3), pairwise_gaussian_compat=3,pairwise_bilateral_sdims=(80, 80), pairwise_bilateral_schan=(13, 13, 13),pairwise_bilateral_compat=10, unary_gt_prob=0.7):"""对预测的分割掩码应用密集条件随机场（DenseCRF）进行后处理参数说明：image_path (str): 原始RGB图像路径predicted_mask_path (str): 预测分割掩码路径（灰度图或索引色图）output_path (str): 保存CRF优化后掩码的路径crf_iterations (int): CRF迭代次数（次数越多处理越精细，但耗时更长）pairwise_gaussian_sdims (tuple): 高斯成对项的空间标准差（控制局部平滑范围）pairwise_gaussian_compat (int): 高斯成对项的兼容性权重（权重越大平滑效果越明显）pairwise_bilateral_sdims (tuple): 双边成对项的空间标准差（控制颜色感知范围）pairwise_bilateral_schan (tuple): 双边成对项的RGB标准差（控制颜色相似度敏感度）pairwise_bilateral_compat (int): 双边成对项的兼容性权重（权重越大颜色一致性越强）unary_gt_prob (float): 一元势中预测标签的置信度（取值范围0-1，值越大越信任原始预测）"""try:# ---------------------- 1. 加载图像和预测掩码 ----------------------img = Image.open(image_path).convert('RGB')  # 读取原始图像并转为RGB格式img_np = np.array(img, dtype=np.uint8)  # 转为NumPy数组predicted_mask_img = Image.open(predicted_mask_path)  # 读取预测掩码# 处理不同格式的掩码（灰度图/索引图/RGB图）if predicted_mask_img.mode == 'P':  # 索引色图（调色板模式）# 转换为灰度图（需根据实际标签存储方式调整）predicted_mask_img = predicted_mask_img.convert('L')elif predicted_mask_img.mode in ['RGB', 'RGBA']:  # RGB/RGBA彩色掩码print("警告：检测到RGB掩码，将转为灰度图提取标签。\n""如果掩码通过颜色映射不同类别，需自定义颜色到标签的映射逻辑！")predicted_mask_img = predicted_mask_img.convert('L')  # 临时转为灰度图labels_np = np.array(predicted_mask_img, dtype=np.int32)  # 转为标签数组# 检查图像与掩码尺寸是否一致if img_np.shape[:2] != labels_np.shape:print(f"错误：图像尺寸{img_np.shape[:2]}与掩码尺寸{labels_np.shape}不匹配，正在调整掩码大小...")# 按最近邻插值缩放掩码至图像尺寸predicted_mask_img_resized = predicted_mask_img.resize((img_np.shape[1], img_np.shape[0]), Image.NEAREST)labels_np = np.array(predicted_mask_img_resized, dtype=np.int32)H, W = img_np.shape[:2]  # 获取图像高宽# ---------------------- 2. 分析掩码中的类别信息 ----------------------unique_labels = np.unique(labels_np)  # 获取掩码中的唯一标签n_labels = len(unique_labels)  # 类别总数print(f"检测到{len(unique_labels)}个唯一标签：{unique_labels}")if n_labels <= 1:print("警告：掩码中仅存在1个或0个标签，CRF处理可能无效或失败！")# 直接保存原始掩码predicted_mask_img.save(output_path)print(f"已将原始掩码保存至：{output_path}")return# 映射标签为连续整数（如原始标签为[255, 0] → 映射为[1, 0]）label_map = {label: i for i, label in enumerate(unique_labels)}mapped_labels_np = np.copy(labels_np)for original_label, new_label in label_map.items():mapped_labels_np[labels_np == original_label] = new_label# ---------------------- 3. 构建一元势（Unary Potentials） ----------------------# 根据标签生成一元势矩阵（假设预测标签的置信度为unary_gt_prob）unary = unary_from_labels(mapped_labels_np, n_labels, gt_prob=unary_gt_prob, zero_unsure=False)unary = np.ascontiguousarray(unary)  # 确保数组内存连续# ---------------------- 4. 初始化DenseCRF模型 ----------------------d = dcrf.DenseCRF2D(W, H, n_labels)  # 创建二维CRF模型d.setUnaryEnergy(unary)  # 输入一元势# ---------------------- 5. 添加成对势（Pairwise Potentials） ----------------------# ① 高斯成对势：鼓励相邻像素标签一致（实现局部平滑）d.addPairwiseGaussian(sxy=pairwise_gaussian_sdims,  # 空间标准差（控制平滑范围）compat=pairwise_gaussian_compat,  # 兼容性权重（权重越大平滑越强）kernel=dcrf.DIAG_KERNEL,  # 对角线核（计算效率更高）normalization=dcrf.NORMALIZE_SYMMETRIC  # 对称归一化)# ② 双边成对势：结合图像颜色信息，鼓励颜色相似的相邻像素标签一致img_np_contiguous = np.ascontiguousarray(img_np)  # 确保图像数组内存连续d.addPairwiseBilateral(sxy=pairwise_bilateral_sdims,  # 空间标准差（控制颜色感知范围）srgb=pairwise_bilateral_schan,  # RGB标准差（控制颜色相似度敏感度）rgbim=img_np_contiguous,  # 输入图像compat=pairwise_bilateral_compat,  # 兼容性权重（权重越大颜色一致性越强）kernel=dcrf.DIAG_KERNEL,normalization=dcrf.NORMALIZE_SYMMETRIC)# ---------------------- 6. 执行CRF推理 ----------------------print("正在执行CRF推理...")Q = d.inference(crf_iterations)  # 迭代优化标签概率分布# ---------------------- 7. 解析优化结果并恢复原始标签 ----------------------# 提取概率最大的标签作为最终结果map_result = np.argmax(Q, axis=0).reshape((H, W))# 映射回原始标签值（如0→255，1→0等）final_result_np = np.copy(map_result)reverse_label_map = {v: k for k, v in label_map.items()}for new_label, original_label in reverse_label_map.items():final_result_np[map_result == new_label] = original_label# ---------------------- 8. 保存结果并可视化对比 ----------------------result_img = Image.fromarray(final_result_np.astype(np.uint8))  # 转为图像对象result_img.save(output_path)  # 保存优化后的掩码print(f"已将CRF优化后的掩码保存至：{output_path}")# 可视化原始图像、输入掩码、输出掩码（可选）fig, axes = plt.subplots(1, 3, figsize=(15, 5))axes[0].imshow(img)axes[0].set_title('原始图像')axes[0].axis('off')axes[1].imshow(labels_np, cmap='gray')  # 显示原始标签（输入掩码）axes[1].set_title('预测掩码（输入）')axes[1].axis('off')axes[2].imshow(final_result_np, cmap='gray')  # 显示CRF优化后的标签（输出掩码）axes[2].set_title('CRF优化掩码（输出）')axes[2].axis('off')plt.show()except FileNotFoundError:print(f"错误：未找到输入文件！\n查找路径：图像={image_path}，掩码={predicted_mask_path}")except Exception as e:print(f"处理过程中发生错误：{str(e)}")if __name__ == '__main__':# ---------------------- 配置参数 ----------------------original_image_file = "2007_000032.png"  # 原始图像路径（需替换为实际路径）predicted_mask_file = "2007_000032_mask.png"  # 预测掩码路径（需替换为实际路径）output_refined_mask_file = "2007_000032_crf_refined_mask.png"  # 输出路径# CRF参数配置（需根据实际数据调参）ITERATIONS = 500  # CRF迭代次数（建议取值50-200，数值越大效果越精细但耗时越长）UNARY_GT_PROB = 0.95  # 一元势中预测标签的置信度（建议0.8-0.95）# 高斯成对势参数GAUSS_SXY = (3, 3)  # 空间标准差（控制局部平滑范围，建议2-5）GAUSS_COMPAT = 2  # 兼容性权重（建议1-5，数值越大平滑效果越明显）# 双边成对势参数BI_SXY = (40, 40)  # 空间标准差（控制颜色感知范围，建议20-100）BI_SRGB = (7, 7, 7)  # RGB标准差（控制颜色相似度，建议3-10）BI_COMPAT = 10  # 兼容性权重（建议5-20，数值越大颜色一致性越强）# ---------------------- 结束配置 ----------------------print("开始CRF后处理...")apply_crf(original_image_file,predicted_mask_file,output_refined_mask_file,crf_iterations=ITERATIONS,pairwise_gaussian_sdims=GAUSS_SXY,pairwise_gaussian_compat=GAUSS_COMPAT,pairwise_bilateral_sdims=BI_SXY,pairwise_bilateral_schan=BI_SRGB,pairwise_bilateral_compat=BI_COMPAT,unary_gt_prob=UNARY_GT_PROB)print("CRF后处理完成！")

结果如下：

可以看到CRF确实提高了分割的精度。

注 : pydensecrf库可以从一下命令来下载

pip install git+https://github.com/lucasb-eyer/pydensecrf.git
