Mujoco 学习系列（二）基础功能与xml使用

news 来源：原创 2025/5/21 7:49:09

这篇文章是 Mujoco 学习系列第二篇，主要介绍一些基础功能与 xmI 使用，重点在于如何编写与读懂 xml 文件。

运行这篇博客前请先确保正确安装 Mujoco 并通过了基本功能与GUI的验证，即至少完整下面这个博客的 第二章节 内容：

Mujoco 学习系列（一）安装与部署

1. 启动仿真器

在第一篇博客中已经介绍了如何通过命令启动仿真器，但实际上mujoco提供了很多种方式启动，不同启动方式在后面的工作中会有不同的作用。

1.1 python 命令行启动

只启动仿真器，不加载模型

(mojoco) $ python -m mujoco.viewer

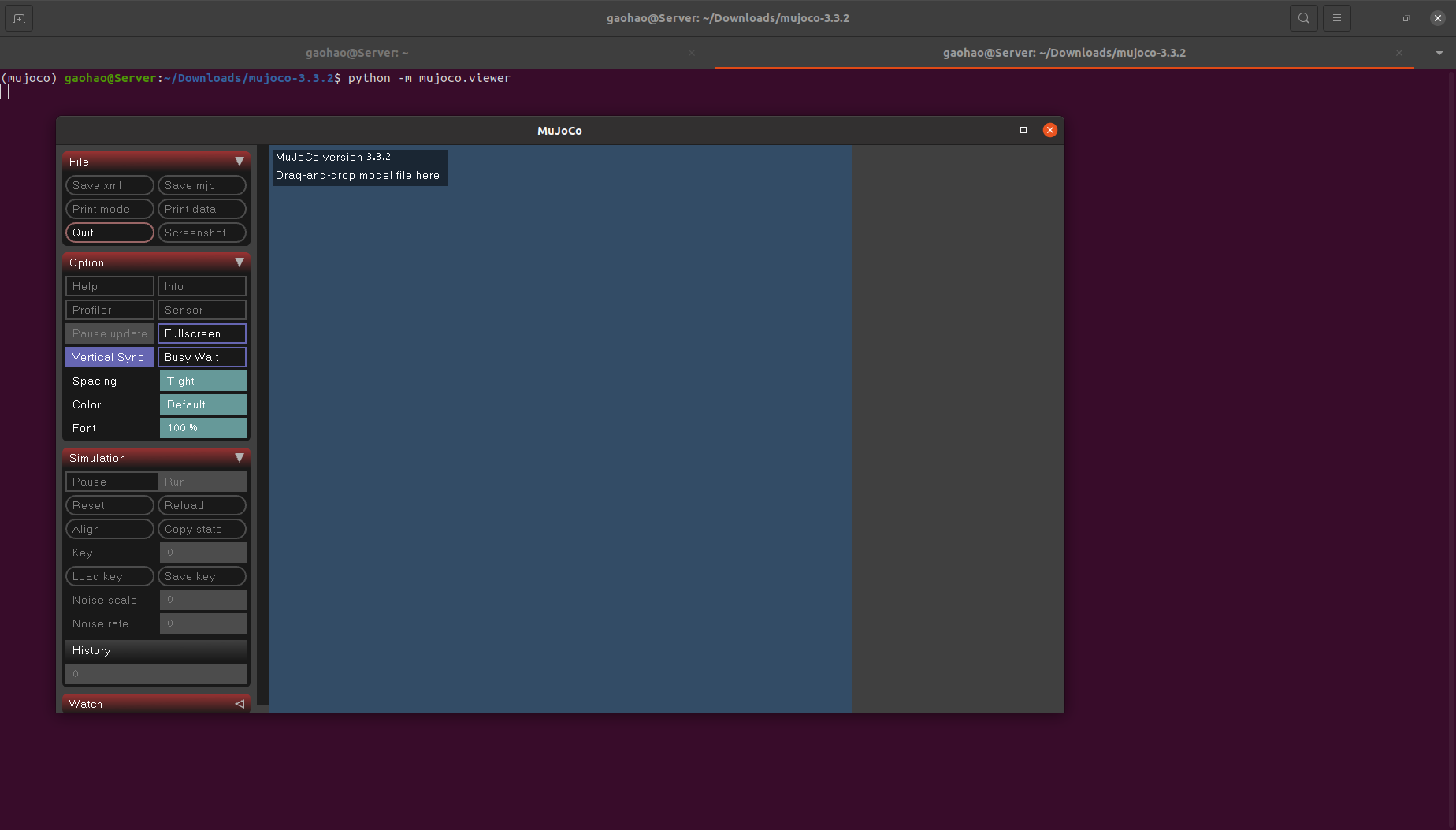

在这里插入图片描述

启动仿真器，同时加载模型（这里加载自带的小车模型）

(mojoco) $ python -m mujoco.viewer --mjcf=./model/car/car.xml

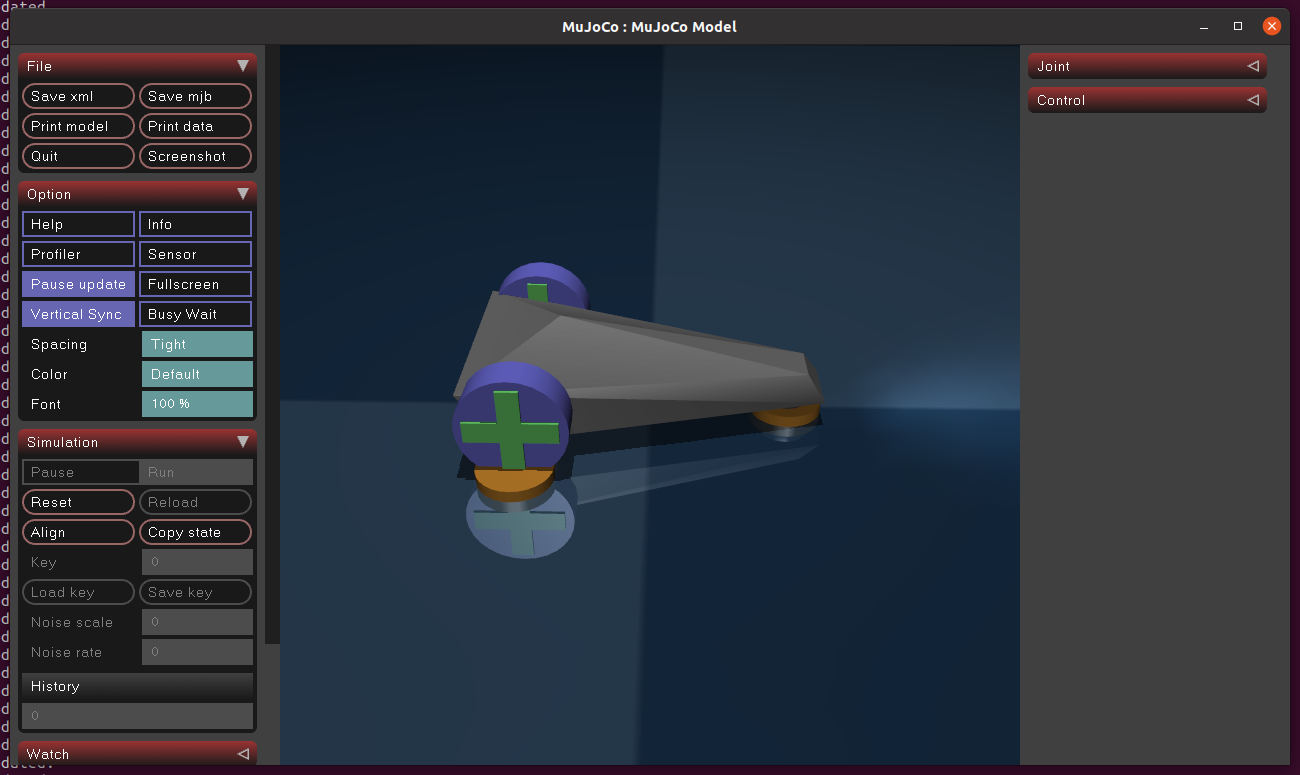

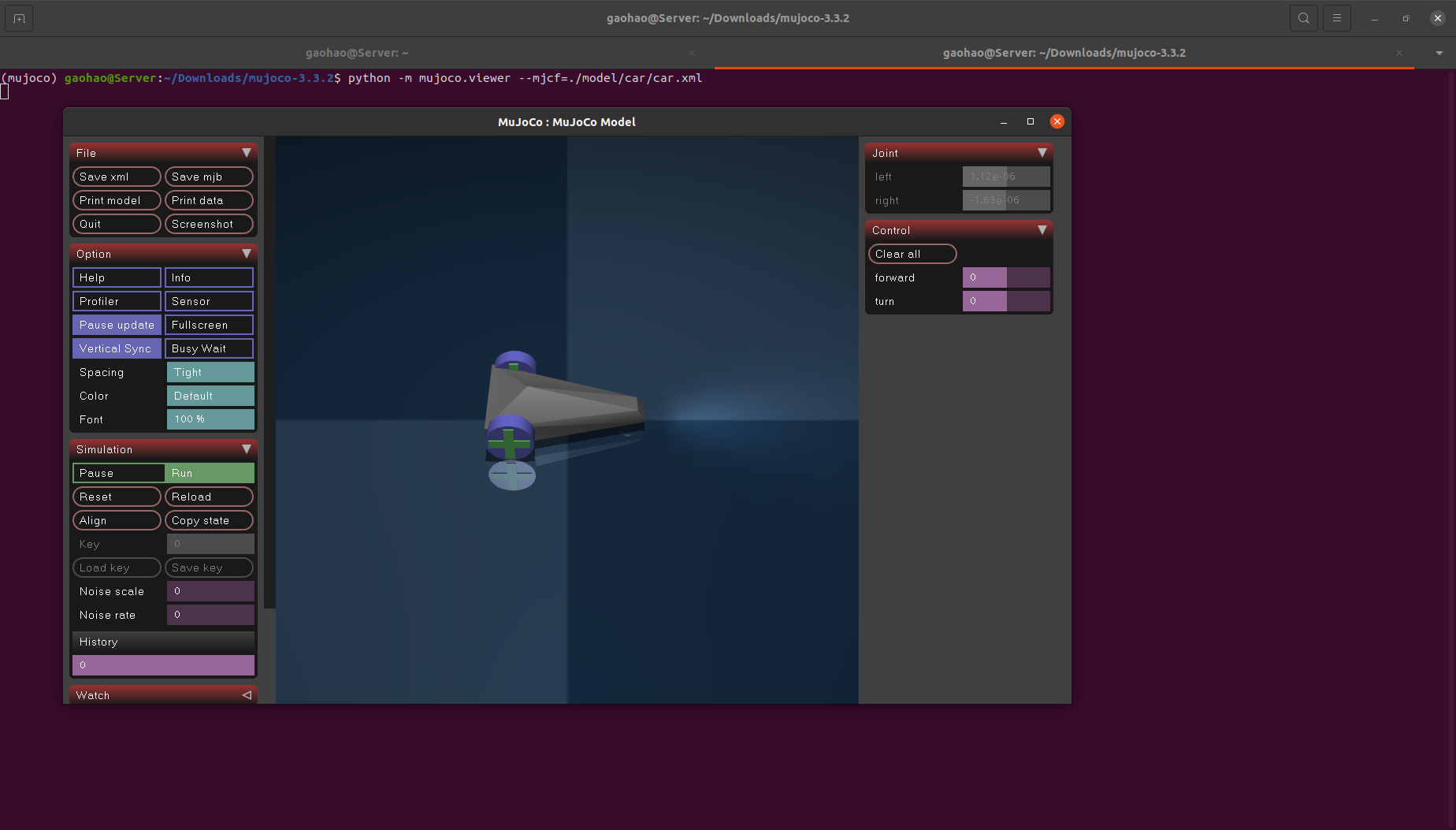

在这里插入图片描述

1.2 python 脚本启动

启动仿真器，不加载模型（阻塞）

import mujocomojoco.viewer.launch()

启动仿真器，同时加载模型（阻塞）

import mujocomodel_xml_path = "./model/car/car.xml"
mujoco.viewer.launch_from_path(model_xml_path)

上面两种阻塞方式启动后 terminal 会一直等待你在仿真器中操作完并关闭。mujoco 也提供了非阻塞方式启动仿真器 launch_passive(model, data)，但在启动时必须将模型加载进来，同时需要手动管理 mj_step() 函数，而以阻塞方式启动的仿真器不需要显示调用该函数。因为是非阻塞方式启动，需要将仿真器放在一个循环中，否则一启动就会立刻关闭。

启动仿真器，同时加载模型（非阻塞）

import timeimport mujoco
import mujoco.viewermodel_xml_path = "./model/car/car.xml"
model = mujoco.MjModel.from_xml_path(model_xml_path)
data = mujoco.MjData(model)with mujoco.viewer.launch_passive(model=model, data=data) as viewer:while viewer.is_running():step_start = time.time()        # 每一帧仿真的开始时间，用于控制仿真的时间步长mujoco.mj_step(model, data)     # [核心] 手动推进一次仿真# 给 simulate GUI 加锁，防止数据修改线程与渲染线程出现冲突with viewer.lock():# 这行主要是提升交互体验，你在运行后可以发现环境中每个接触点都会有黄色的圆柱在闪烁viewer.opt.flags[mujoco.mjtVisFlag.mjVIS_CONTACTPOINT] = int(data.time % 2)viewer.sync()   # 将最新的数据同步给GUI中并显示# 到达此处说明当前帧的运算和渲染已经结束了，计算一下到下一帧的时间间隔，用于控制仿真节奏# 如果仿真在这一步消耗了很长时间，那么该值是有可能为负time_until_next_step = model.opt.timestep - (time.time() - step_start)if time_until_next_step > 0:time.sleep(time_until_next_step)    # 休眠一下后准备计算下一帧

在这里插入图片描述

运行之后就可以看到上图中的效果，可以发现在小车三个轮子的位置处有黄色的矮圆柱体在闪烁，这就是代码中 viewer.opt.flags 部分起的作用。

2. 编写 xml 文件

在上一章节中其实遗留了一个问题：多个模型的加载在机器人仿真中是必要的，但 mujoco 本身是不支持同时加载多个 xml 文件的，因为 mujoco 是 面向单物理场景 设计的，只不过有方法来实现这点，上面例子中的小车本质上就是在一个 xml 文件中创建了不同元素并将其组合，多个模型加载问题可以被转化成不同元素但不进行组合。

在编写之前需要先理解 mujoco 如何解析 xml 文件的，特别是哪些标签是核心的、哪些是可以以类形式定义等。

官方解释链接：XMLreference.html

我将 xml 的标签分为两类：

环境标签：这类标签定义了全局仿真配置，包括重力、第三人称相机视角、密度、时间步长等；
对象标签：这类标签是可以继承、包含、相互作用，有点类似代码中的 class；

这种分类方式实际上不严谨，但对于初学者而言可以先这样简化地去理解。

2.1 立方体与平面

首先是最简单的一个例子，在一个空间中有一个立方体和一个平面，期望立方体自由落体后掉在平面上：

<mujoco><!-- 场景 --><worldbody><!-- 光源 --><light diffuse="0.5 0.5 0.5" pos="0 0 3" dir="0 0 -1"/> <!-- 平面 --><geom name="ground" type="plane" size="1 1 0.1" rgba="0.5 0.5 0.5 1"/><!-- 对象 --><body name="cube" pos="0 0 1"><joint type="free"/>	<!-- 该对象与外界的链接方式 --><geom type="box" size="0.1 0.1 0.1" rgba="0.0 0.0 0.5 1"/></body></worldbody>
</mujoco>

上面的例子中顶级标签为 <mujoco>，其他所有对象都在 <worldbody> 标签下，在这个标签中有两个对象平面和 立方体。

【Note】：虽然mujoco官方文档和很多教程都告诉你可以省略 name 字段，没有显示声明的情况下会自动分配一个匿名值，但我会将 name 字段一直写上去，因为 mujoco 不允许出现同名对象，同时有 name 字段可以帮你更快定位到问题。

直接运行就可以看到一个立方体自由落体到平面上：

(mujoco) $ python -m mujoco.viewer --mjcf=./merge.xml

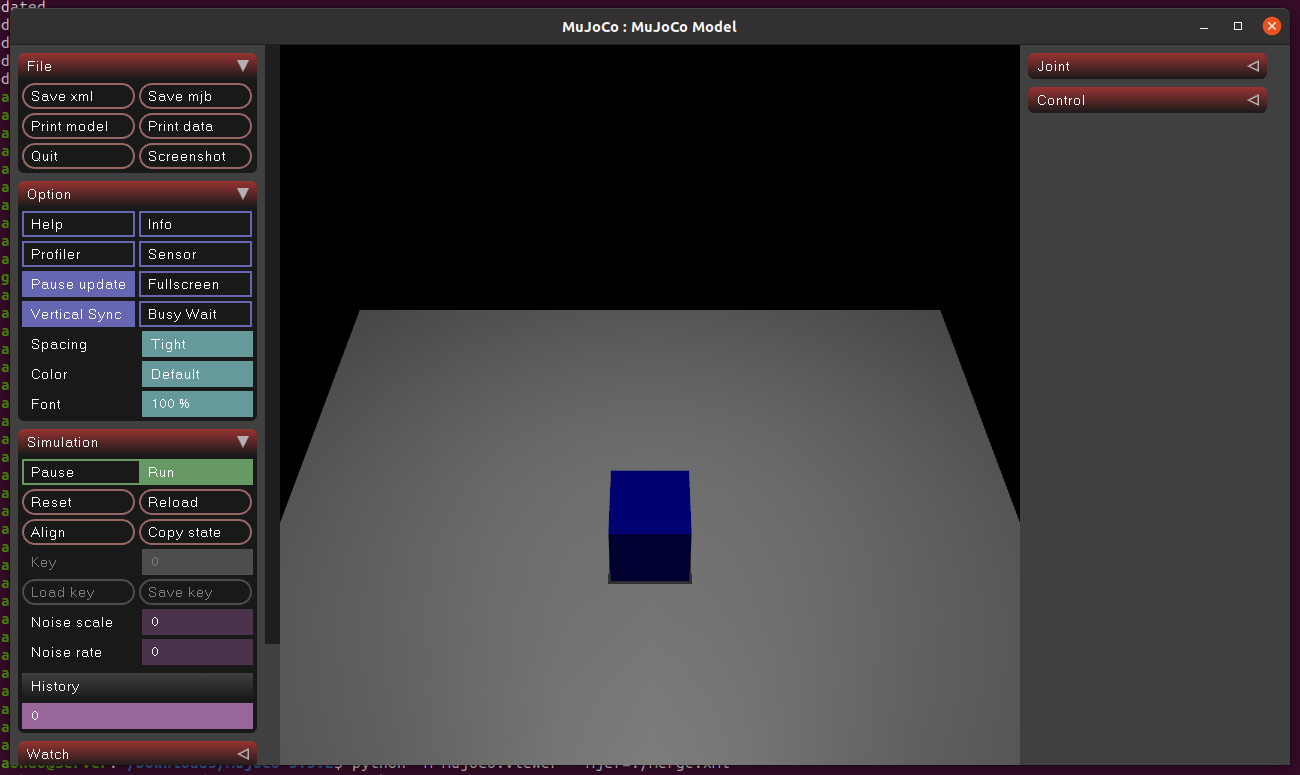

在这里插入图片描述

实际上在xml中的平面也是一个对象，但我个人习惯地面对象不用 body 标签包裹以区分运动对象和地面，所以下面的写法也是正确的：

<mujoco><!-- 场景 --><worldbody><!-- 光源 --><light diffuse="0.5 0.5 0.5" pos="0 0 3" dir="0 0 -1"/> <!-- 平面 --><body name="ground" pos="0 0 0" ><geom type="plane" size="1 1 0.1" rgba="0.5 0.5 0.5 1"/></body><!-- 对象 --><body name="cube" pos="0 0 1"><joint type="free"/><geom type="box" size="0.1 0.1 0.1" rgba="0.0 0.0 0.5 1"/>  <!-- 对象的几何形状 --></body></worldbody>
</mujoco>

同理，如果想要在不同位置添加一个新的立方体则如下所示，新的立方体中多了一个 euler 属性表示其初始角度信息，更多属性以及其默认值可以在官网文档中找到：

<mujoco><worldbody><light diffuse="0.5 0.5 0.5" pos="0 0 3" dir="0 0 -1"/> <geom name="ground" type="plane" size="1 1 0.1" rgba="0.5 0.5 0.5 1"/><!-- 立方体1 --><body name="cube1" pos="0 0 1"><joint type="free"/><geom type="box" size="0.1 0.1 0.1" rgba="0.0 0.0 0.5 1"/> </body><!-- 立方体2 --><body name="cube2" pos="0.5 0.5 0.5" euler="0 20 30"><joint type="free"/><geom type="box" size="0.1 0.1 0.1" rgba="0.5 0.0 0.0 1"/></body></worldbody>
</mujoco>

运行后也是两个立方体自由落体，只不过初试高度和角度不同，因此最终落地姿势也不同。

(mujoco) $ python -m mujoco.viewer --mjcf=./merge.xml

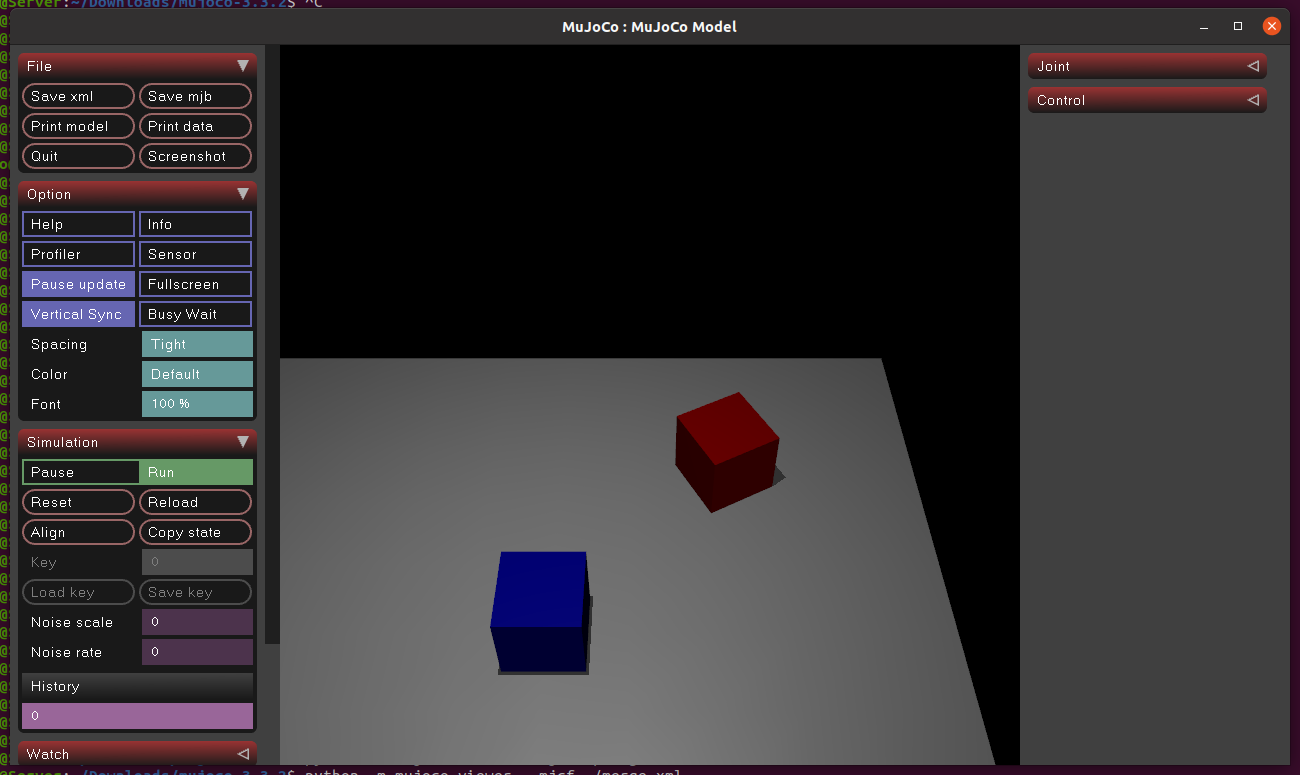

在这里插入图片描述

2.2 环境标签

通常情况下环境标签是在第一步就需要做的，为了避免不同平台中存在差异，虽然 mujoco 允许在运行过程中修改环境标签的值，例如更改重力方向，但在没有特殊需求的情况下这些值应该被定义为一个静态值。

在 mujoco 中通过 xml 里的 <option> 标签定义环境，可以修改的属性值有以下几个：

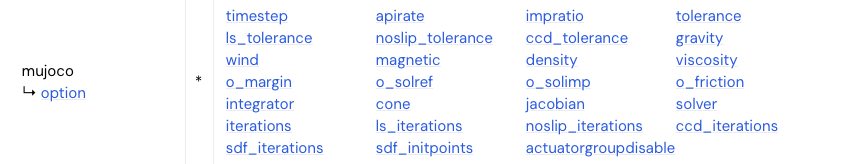

在这里插入图片描述

我最常用的是下面几个：

timestep：仿真时间步长，默认 $0.002$ s，影响计算速度与精度的最重要参数；
gravity：重力方向，默认 $(0, 0, - 9.81)$ ；
density：环境介质密度，默认 $0$ ，可以修改你的仿真环境是在水下还是空气中，默认在空气中；

xml 文件示例如下：

<mujoco><!-- 环境标签 --><option gravity="0 0 -1" /><worldbody><light diffuse="0.5 0.5 0.5" pos="0 0 3" dir="0 0 -1"/> <geom name="ground" type="plane" size="1 1 0.1" rgba="0.5 0.5 0.5 1"/><body name="cube" pos="0 0 1"><joint type="free"/><geom type="box" size="0.1 0.1 0.1" rgba="0.0 0.0 0.5 1"/> </body></worldbody>
</mujoco>

【Note】：注意环境标签 <option> 的位置，由于环境标签是全局作用的，因此需要将其放在顶级域名之下。

2.3 单位与轴

因为存在 万向节死锁 的问题，有些算法会调整 rpy 的旋转顺序，mujoco 提供了标签 <compile> 来定义单位与轴旋转顺序；在没有明确定义的情况下度数单位为弧度，但也可以通过修改来确定度的单位为角度；

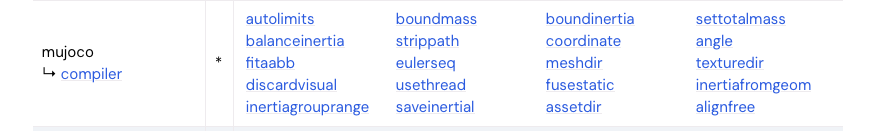

在这里插入图片描述

示例如下：

<mujoco><compiler angle="degree" eulerseq="yzx"/><worldbody><light diffuse="0.5 0.5 0.5" pos="0 0 3" dir="0 0 -1"/> <geom name="ground" type="plane" size="1 1 0.1" rgba="0.5 0.5 0.5 1"/><body name="cube" pos="0 0 1"><joint type="free"/><geom type="box" size="0.1 0.1 0.1" rgba="0.0 0.0 0.5 1"/> </body></worldbody></mujoco>

这些本质上和环境标签是同一类型，都是确定好后不会频繁变化的，因此在曾经结构上也是顶级位置。

2.4 通用资产定义

有些属性或变量可能会被多个对象使用，如果每个对象都重新写一遍会非常冗余，mujoco 提供了 <asset> 标签用来定义通用资产，并且允许对象直接使用。

<mujoco><asset><!-- 定义材质 --><material name="blue" rgba="0 0 0.5 1"/><!-- 定义凸包 -->      <mesh name="tetrahedron" vertex="0 0 0  1 0 0  0 1 0  0 0 1"/></asset><worldbody><light diffuse="0.5 0.5 0.5" pos="0 0 3" dir="0 0 -1"/> <geom name="ground" type="plane" size="1 1 0.1" rgba="0.5 0.5 0.5 1"/><body name="cube" pos="0 0 1"><joint type="free"/><!-- 使用材质和凸包 --><geom type="box" size="0.1 0.1 0.1" material="blue" mesh="tetrahedron"/> </body></worldbody></mujoco>

上面的示例中使用了 mesh 这个标签，本质是表面网格，但 网格也可以定义成不带面的网格（本质上是点云）。在这种情况下，即使编译器属性 convexhull 为 false，凸包也会自动构建。这使得直接在 XML 中构建简单形状变得非常简单。例如，可以如下创建金字塔：

如果你想要使用 mesh 原本的含义，即物体表面渲染方式，那么这样写即可：

<mujoco><asset><material name="blue" rgba="0 0 0.5 1"/><!-- 前提是同级目录下有这个文件 --><mesh name="forearm" file="forearm.stl"/></asset><worldbody><light diffuse="0.5 0.5 0.5" pos="0 0 3" dir="0 0 -1"/> <geom name="ground" type="plane" size="1 1 0.1" rgba="0.5 0.5 0.5 1"/><body name="cube" pos="0 0 1"><joint type="free"/><geom type="box" size="0.1 0.1 0.1" material="blue" mesh="forearm"/> </body></worldbody></mujoco>

【Note】：由于 mujoco 不允许相同的 name 属性，因此定义 <asset> 标签时可以用一些带有前缀的变量，如 name="asset_blue"，这样可以避免在复杂工程中存在名称冲突的情况，特别是有些厂商提供的模型文件中也定义了颜色和材质等对象。

2.5 文件包含

如果把所有的配置都写在一个文件中会非常难以梳理，mujoco 提供了 <include> 标签实现文件包含，我通常会将环境、单位、通用资产的定义写在一个 common.xml 文件中，在主文件中只关注对象的运动关系：

【Note】：所有包含与被包含文件中的元素都必须在 <mujoco> 这个根标签下，这是mujoco识别的依据。

common.xml 文件

<mujoco><asset><material name="blue" rgba="0 0 0.5 1"/></asset>
</mujoco>

merge.xml 文件

<mujoco><!-- 包含公共变量与资产 --><include file="./common.xml"/> <worldbody><light diffuse="0.5 0.5 0.5" pos="0 0 3" dir="0 0 -1"/> <geom name="ground" type="plane" size="1 1 0.1" rgba="0.5 0.5 0.5 1"/><body name="cube" pos="0 0 1"><joint type="free"/><geom type="box" size="0.1 0.1 0.1" material="blue"/> </body></worldbody></mujoco>

2.6 关节约束

重头戏来了 <joint> 关节约束。mujoco 对关节约束的定义和 urdf 文件基本一致，允许一下几种形式的约束：

free：三个平移自由度 + 三个旋转自由度；
ball：三个旋转自由度的球形关节，四元数 (1,0,0,0) 对应于定义初始状态；
slide：一个平移自由度的滑动或平移关节，需要明确平移方向；
hinge：铰链类型创建具有一个旋转自由度的铰链关节，需要明确旋转轴；

【Note】：为了更好的交互效果，这里提前引入了<actuator> 标签，否则无法在仿真器中拖拽。

示例如下：

<mujoco><worldbody><light diffuse="0.5 0.5 0.5" pos="0 0 3" dir="0 0 -1"/><geom name="ground" type="plane" size="5 5 0.1" rgba="0.5 0.5 0.5 1" friction="0.1 0.05 0.05"/><!-- 可拖拽立方体 --><body name="draggable_cube" pos="0 0 1"><joint name="x_slide" type="slide" axis="1 0 0" damping="5" stiffness="50" range="-3 3"/><joint name="y_slide" type="slide" axis="0 1 0" damping="5" stiffness="50" range="-3 3"/><geom name="cube" type="box" size="0.1 0.1 0.1" rgba="0 0.5 0.8 1" mass="5"/></body></worldbody><actuator><!-- 位置伺服控制器 --><position name="x_pos" joint="x_slide" kp="500" kv="20"/><position name="y_pos" joint="y_slide" kp="500" kv="20"/></actuator></mujoco>
