杰发科技AC7840——如何把结构体数据写到Dflash中

news 来源：原创 2025/5/21 7:41:47

1. 结构体数据被存放在Pflash中

正常情况下，可以看到全局变量的结构体数据被存放在Pflash中

数字部分存在RAM中

2. 最小编程单位

8字节编程，因此如果结构体存放在Dfalsh中，进行写操作，需要写8字节的倍数

第一种办法：

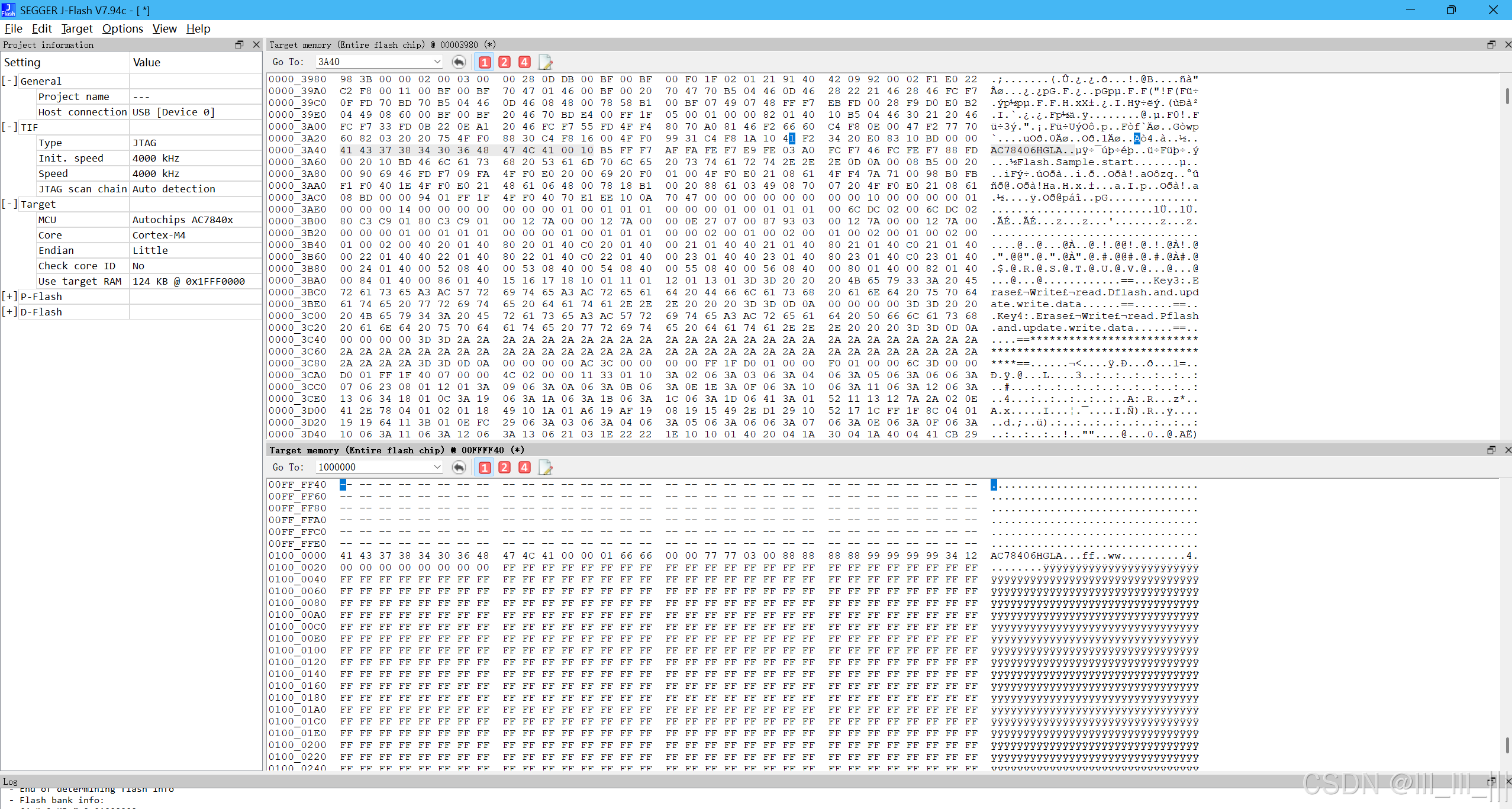

测试之后，Dflash存储结构体数据，读写没问题。pflash中还有字符串数据，这个应该还要想办法解掉。

// 定义8字节对齐的配置结构体
typedef struct {uint8_t chipModel[12];   // 芯片型号字符串（AC7840X_HC32F460等）uint16_t configVersion;  // 配置版本号uint32_t deviceId;       // 设备IDuint16_t configFlags;    // 配置标志uint8_t opMode;          // 操作模式uint8_t reserved1;       // 保留字节（用于对齐）uint32_t calibration[2]; // 校准数据uint16_t checksum;       // 校验和uint8_t reserved2[14];    // 保留字节（确保总大小为32字节）
} __attribute__((packed, aligned(8))) DeviceData;  // 强制8字节对齐// 将结构体转换为字节流
void DeviceData_to_bytes(const DeviceData* data, uint8_t* buffer) {memcpy(buffer, data, 40);
}// 从字节流恢复结构体
void bytes_to_DeviceData(const uint8_t* buffer, DeviceData* data) {memcpy(data, buffer, 40);
}
__attribute__((section("dflash_data")))
DeviceData new_data;  // 注意：初始值不会自动存入DFlashvoid initDefaultConfig(DeviceData* config) {memset(config, 0, sizeof(DeviceData));strncpy((char*)config->chipModel, "AC78406HGLA", 11);config->configVersion = 0x0100;config->deviceId = 0x6666;config->configFlags = 0x7777;config->opMode = 0x03;config->calibration[0] = 0x88888888;config->calibration[1] = 0x99999999;config->checksum = 0x1234;
}void Job_DflashDataWrite(void)
{initDefaultConfig(&new_data);DeviceData_to_bytes(&new_data,g_wBuff);status_t ret = STATUS_SUCCESS;FLASH_DRV_UnlockCtrl();FLASH_DRV_EraseBlock(&g_Flash_Config, TestDflashWriteAddress);FLASH_DRV_Program(&g_Flash_Config, TestDflashWriteAddress, 40, g_wBuff);FLASH_DRV_LockCtrl();ret = 100;
}DeviceData read_data;
void Job_DflashDataRead(void)
{uint16_t i = 0;uint8_t DflashReadBuf[TestSize] = {0};FLASH_DRV_Read(&g_Flash_Config,TestDflashWriteAddress, DflashReadBuf,40);   /*!< ???????*/bytes_to_DeviceData(DflashReadBuf,&read_data);i = 100;
}Job_DflashDataWrite();
Job_DflashDataRead();
