视频监控联网系统GB28181协议中互联结构详解

4.1 SIP 监控域互联结构

4.1.1 概述

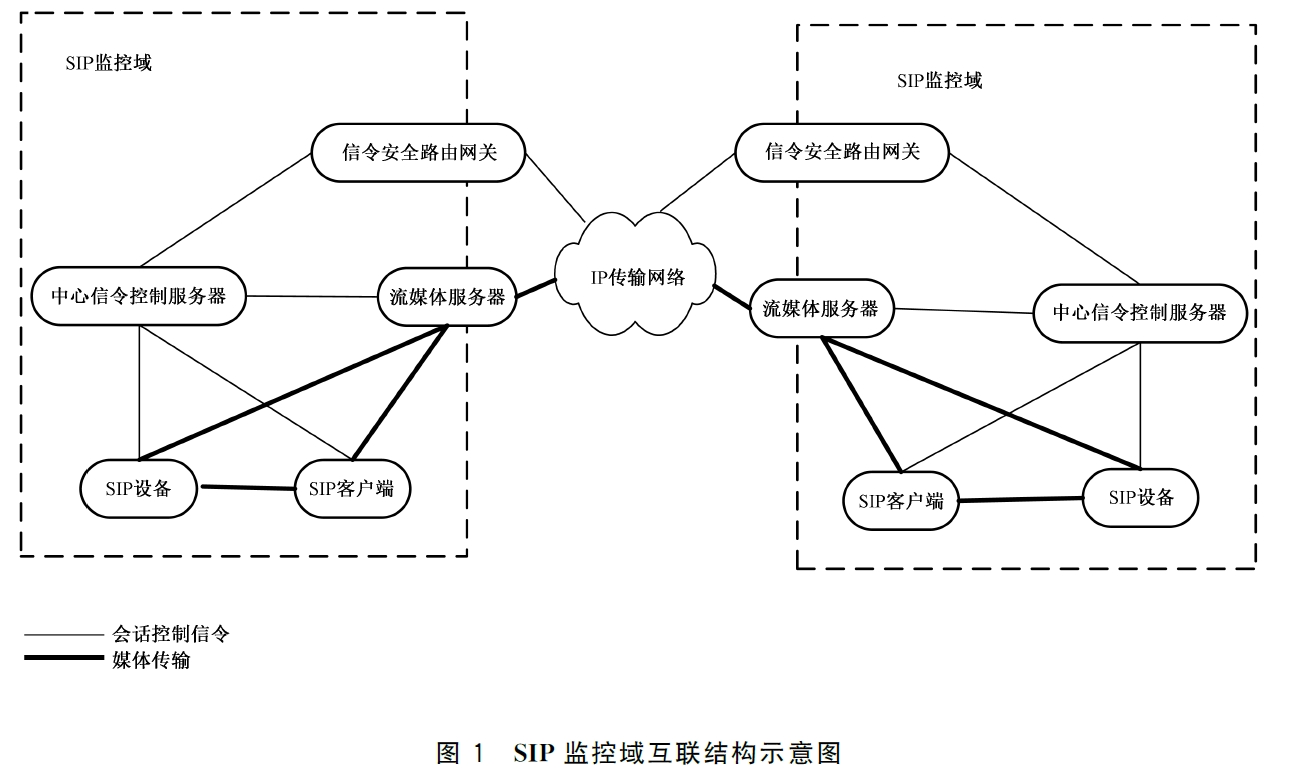

  联网系统的信息传输、交换、控制方面的 SIP 监控域互联结构见图1。图1描述了在单个 SIP 监控 域内、不同 SIP 监控域间两种情况下，功能实体之间的连接关系。功能实体之间的通道互联协议分为会 话通道协议、媒体流(本文件主要指视/音频)通道协议两种类型，会话通道协议见4.3.2～4.3.4 的规定，媒体流通道协议见4.3.5和4.3.6 的规定。

4.1.2 区域内联网

  区域内的 SIP 监控域由 SIP 客户端、SIP 设备、中心信令控制服务器、流媒体服务器和信令安全路 由网关等功能实体组成。各功能实体以传输网络为基础，实现 SIP 监控域内联网系统的信息传输、交
换、控制。

4.1.3 跨区域联网

  若干个相对独立的 SIP 监控域或非 SIP 监控域以信令安全路由网关和流媒体服务器为核心，通过IP 传输网络，实现跨区域监控域之间的信息传输、交换、控制。

4.1.4 联网方式

4.1.4.1 级联

  两个信令安全路由网关之间是上下级关系，下级信令安全路由网关主动向上级信令安全路由网关发起注册，经上级信令安全路由网关鉴权认证后方可进行系统间通信。

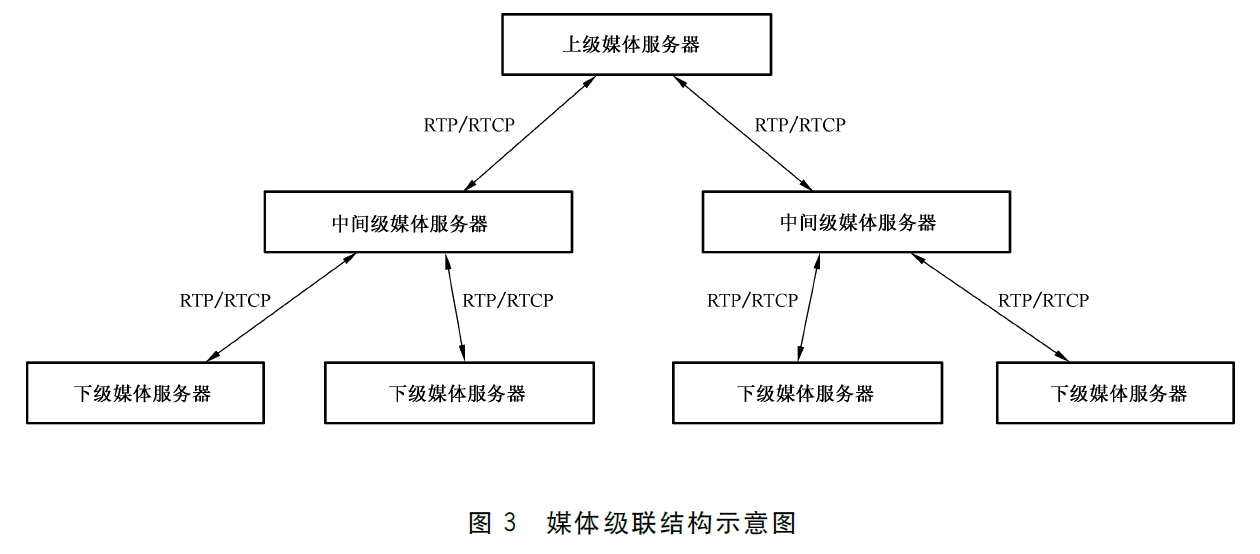

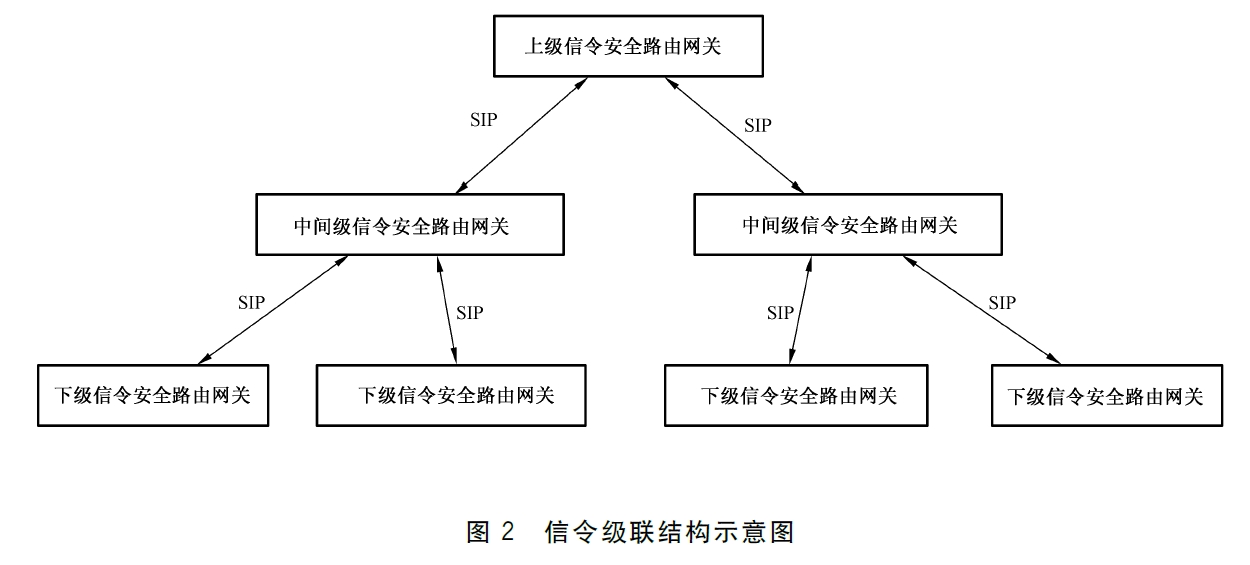

  级联方式的多级联网结构示意图如图2、图3 所示，信令流都应逐级转发；媒体流宜采用图3所示方式传送，也可跨媒体服务器传送。

4.1.4.2 互联

  信令安全路由网关之间是平级关系，需要共享对方SIP 监控域的监控资源时，由信令安全路由网关向目的信令安全路由网关发起注册，经目的信令安全路由网关鉴权认证后方可进行系统间通信。

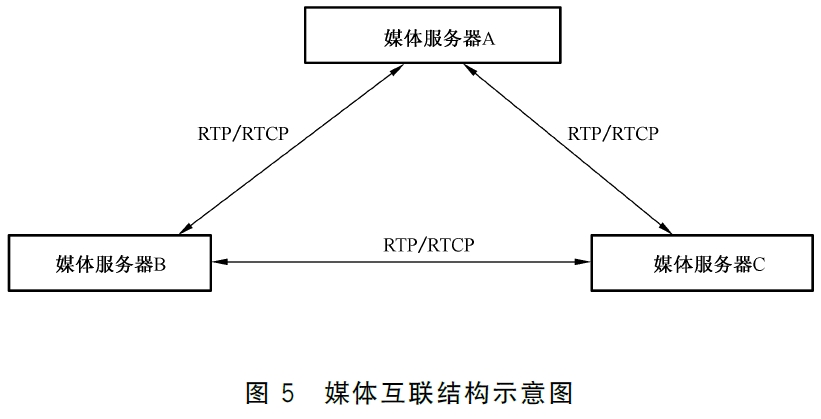

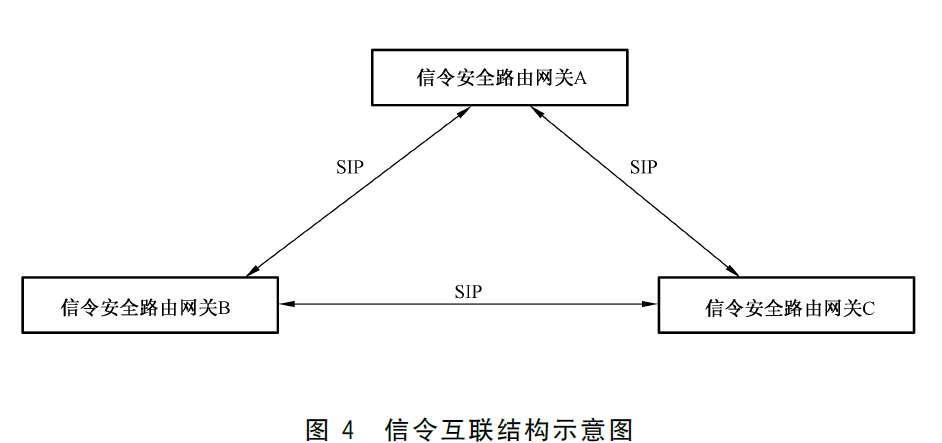

  互联方式的联网结构示意图如图4、图5所示，信令流应通过信令安全路由网关传送，媒体流宜通
过媒体服务器传送。

4.2 SIP 监控域与非 SIP 监控域互联结构

4.2.1 概述

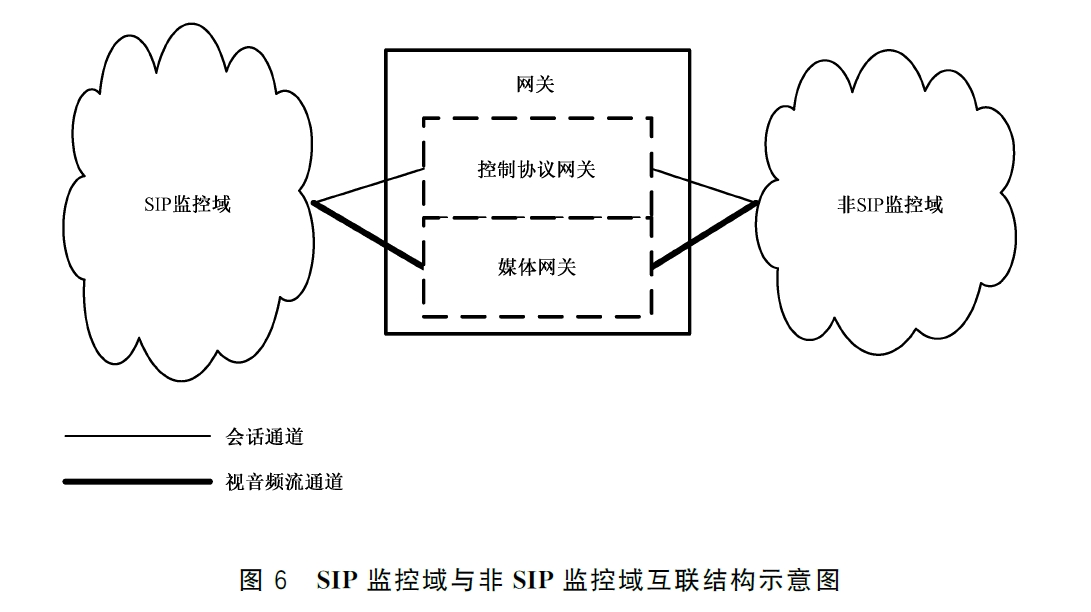

  SIP 监控域与非 SIP 监控域通过网关进行互联，互联结构见图6。网关是非 SIP 监控域接入 SIP 监 控域的接口设备，在多个层次上对联网系统信息数据进行转换。根据转换的信息数据类型，网关逻辑上分为控制协议网关和媒体网关。

4.2.2 控制协议网关

控制协议网关在 SIP 监控域和非 SIP 监控域的设备之间进行网络传输协议、控制协议、设备地址的转换，具体功能应包括如下的一种或几种：
  a) 代理非 SIP 监控域设备在 SIP 监控域的 SIP 服务器上进行注册；
  b) 将非 SIP 监控域的网络传输协议与5.1 规定的网络传输协议进行双向协议转换；
  c) 将非 SIP 监控域的设备控制协议与4.3规定的会话初始协议、会话描述协议、控制描述协议和
媒体回放控制协议进行双向协议转换；
  d) 将非 SIP 监控域的设备地址与6.1 规定的设备地址进行双向地址转换。

4.2.3 媒体网关

媒体网关在 SIP 监控域和非 SIP 监控域的设备之间进行媒体传输协议、媒体数据编码格式的转
换，具体功能应包括如下的一种或几种：
  a) 将非 SIP 监控域的媒体传输协议和数据封装格式与5.2规定的媒体传输协议和4.3.6 规定的
数据封装格式进行双向协议转换；
  b) 将非 SIP 监控域的媒体数据与6.2 规定的媒体数据编码进行双向转码。

智联视频超融合平台介绍

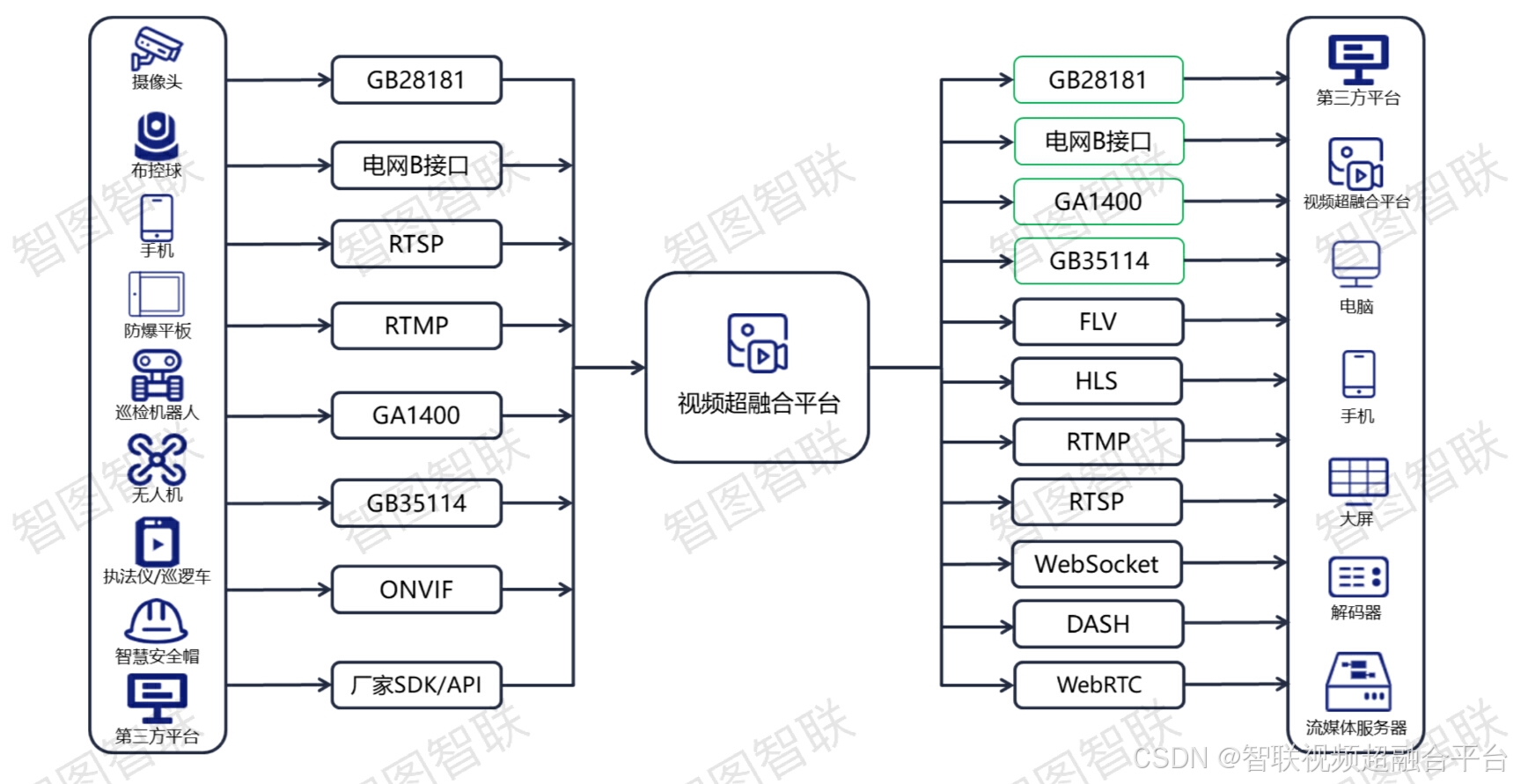

• 智联视频超融合平台通过GB/T28181-2011/2016/2022、国网B接口、RTSP、RTMP、ONVIF、GB/T35114、GA1400、海康大华SDK/API等方式，接入海康、大华、宇视等各个厂家的摄像机、录像机，接入直播手机，接入下级平台，提供web客户端进行视频预览、录像回放、配置管理和智慧运维。
