威纶通触摸屏IP地址设定步骤及程序下载指南

在使用威纶通触摸屏时，正确设定IP地址以及完成程序下载是确保其正常运行和实现功能的关键步骤。本文将详细介绍威纶通触摸屏IP地址设定步骤及程序下载的方法。

一、IP地址设定步骤

（一）前期准备

确保威纶通触摸屏已经通电并启动，处于可操作状态。同时，准备好用于连接触摸屏和电脑的网线（如果通过以太网下载程序） 。另外，需要了解所在网络的相关信息，如子网掩码、网关以及计划为触摸屏设定的IP地址（确保该IP地址与同一网络内其他设备不冲突）。

（二）具体操作步骤

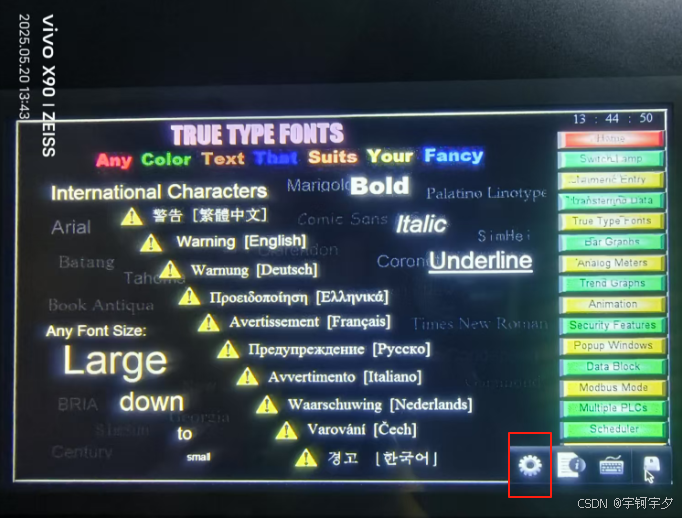

1. 进入系统设置界面：如果是新的触摸屏，上电启动之后，界面有三个设置按钮，可直接进行IP地址设置操作；如果是使用中的触摸屏想要修改IP地址，操作如下：

- 在编辑菜单中打开“系统参数设置”。

- 在弹出的界面中，选择“一般属性”子菜单，然后将“快选窗口按键设置”修改为“启用”，点击“确定”。

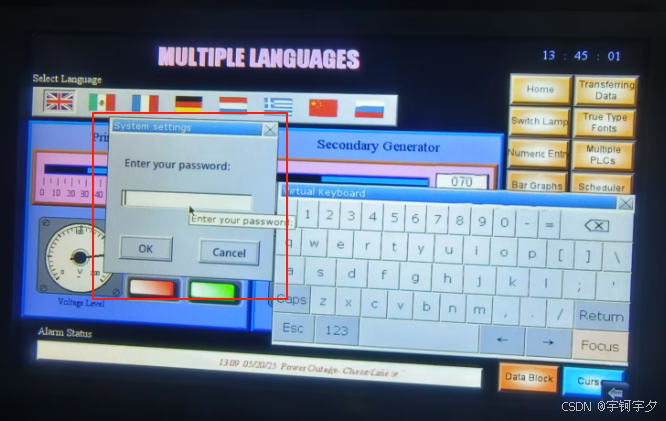

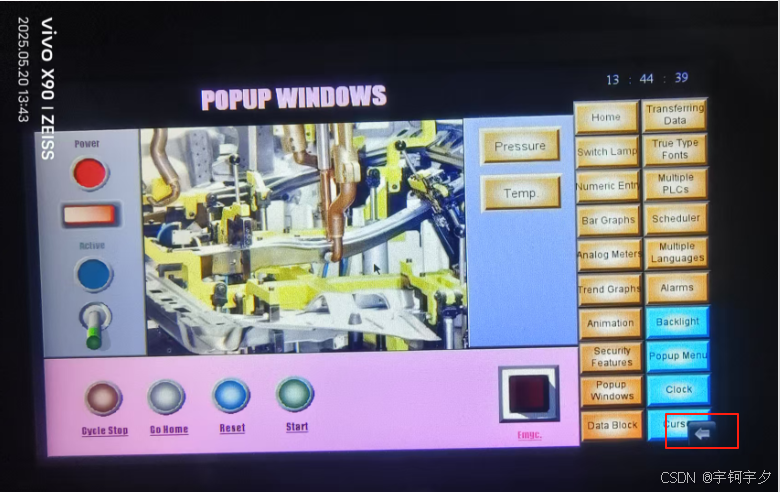

- 重新下载程序，下载完成之后，点击触摸屏右下角出现的箭头，输入默认密码“111111”，进入系统设置界面。

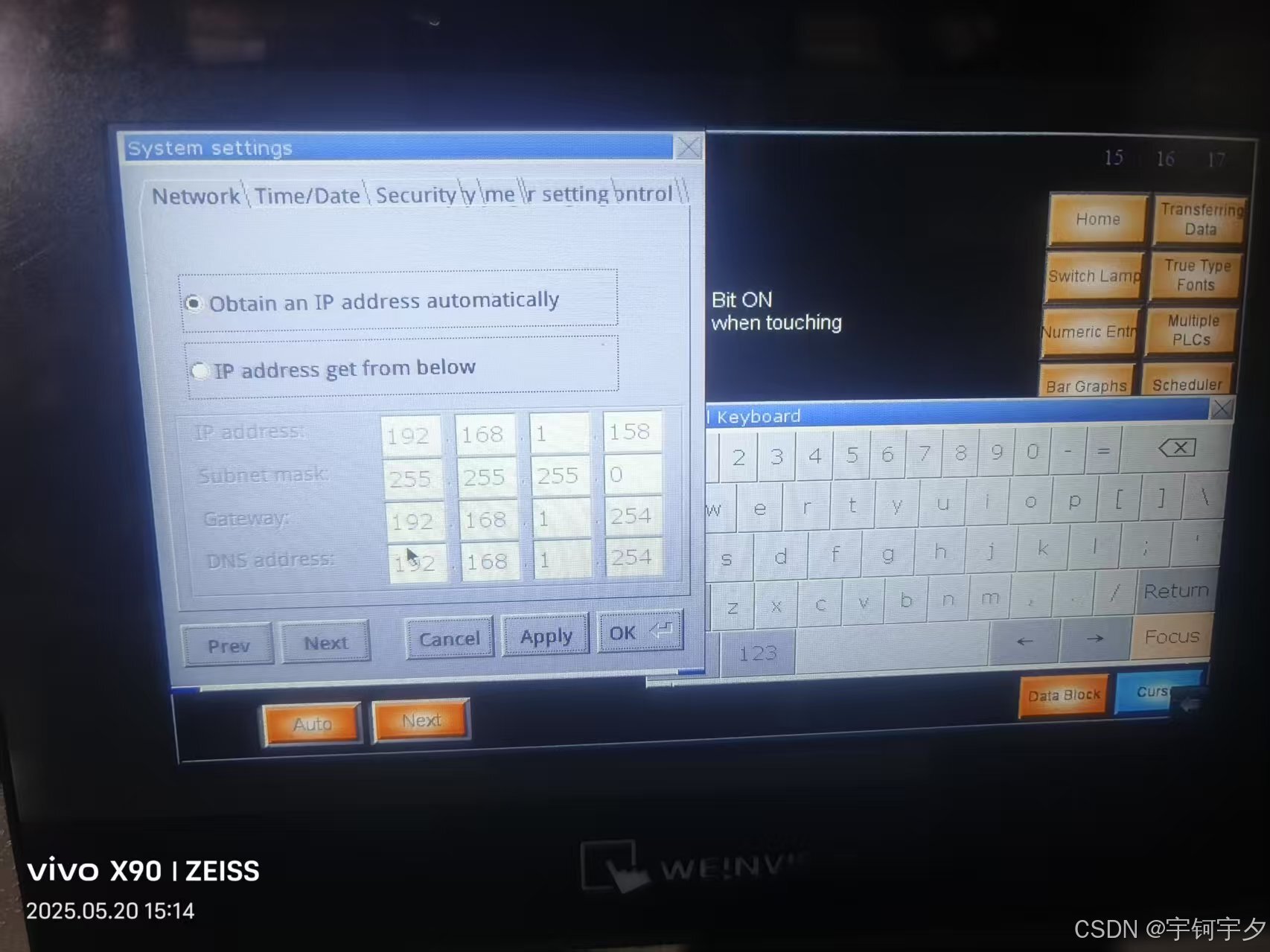

2. 进入IP地址设置界面：在系统设置界面中，单击“Network”进入IP地址设置界面。这里有两种获取IP的方式，通常选择手动设置IP地址，即选择“IP address get from below” 。

3. 填写IP相关参数：

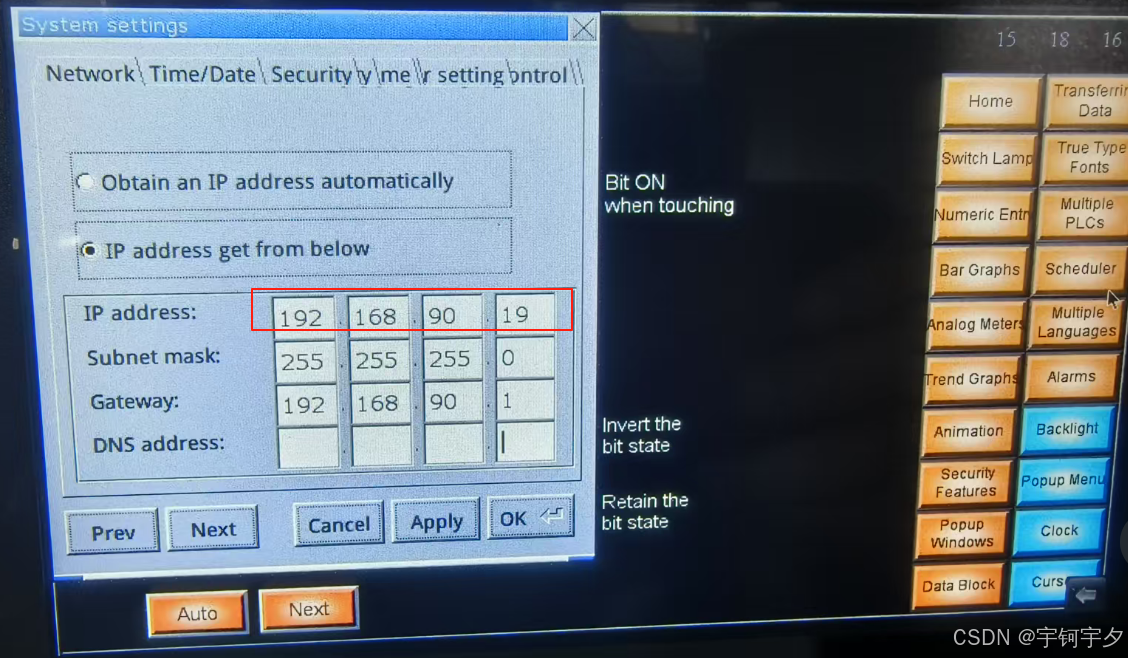

- IP address：填写为触摸屏设定的IP地址。例如设置为192.168.90.19 （仅为示例，实际根据网络情况设定），这表示此屏所在IP网段为192.168.90，地址为19 。需注意，触摸屏的IP地址前三位要和与之通讯的电脑或PLC的IP地址前三位一致，最后一位不同，以确保处于同一网段且地址不冲突。

- Subnet Mask：子网掩码使用默认值255.255.255.0即可，它用于区分网络地址和主机地址。

- Gateway：网关设置为所在网络的网关地址，例如192.168.90.1 （实际根据网络设定）。网关是不同网络之间的出入口，保证触摸屏能与其他网络进行通信。

- DNS address：通常在一般功能下不需要特别设置，保持默认即可。若有特殊网络需求，需正确填写DNS服务器地址。

完成以上设置后，点击“OK”保存设置，IP地址就设置完成了。

二、程序下载方法

（一）使用USB数据线下载

1. 确保触摸屏已经供电，并且已经启动。

2. 使用USB数据线连接触摸屏和电脑。

3. 在电脑上打开EB Pro软件，选择对应的触摸屏型号，并进行程序的编写和编译。

4. 编译完成后，选择“下载”功能，将程序下载到触摸屏中。

5. 下载完成后，断开USB数据线，触摸屏即可运行所下载的程序。

（二）使用以太网下载

1. 设置电脑IP地址 ：

- 使用网线连接电脑与触摸屏之后，进入电脑中的“网络与共享中心”，找到“本地连接”并点击。

- 点击“属性”，在弹出的窗口中，选中“Internet协议版本4（TCP/IPV4）”，点“属性”。

- 选择“使用下面的IP地址”，设置电脑IP地址（一定要和触摸屏同段），其前三位要与触摸屏IP地址的前三位相同，最后一位不同（例如触摸屏IP为192.168.1.100，电脑IP可设为192.168.1.101 ）。子网掩码和网关与触摸屏设置相同。

2. 下载程序：

- 在电脑上打开EB Pro软件，选择对应的触摸屏型号，并进行程序的编写和编译。

- 编译完成后，选择“下载”功能。

- 输入下载程序密码，默认是111111 ，可以搜寻触摸屏的IP地址或手动输入。勾选字体、韧体，勾选“下载后启动工程画面”，然后点“下载” 。

（三）使用HMI名称下载（适用于有Wi-Fi功能的触摸屏）

1. 在电脑上打开EB Pro软件，选择对应的触摸屏型号，并进行程序的编写和编译。

2. 编译完成后，选择“下载”功能，在“下载选项”中选择“HMI名称”，并输入触摸屏的Wi-Fi名称。

3. 点击“确定”，软件将自动将程序下载到触摸屏中。

4. 等待下载完成后，触摸屏即可运行所下载的程序。

（四）使用U盘、SD卡下载

1. 将需要下载的程序通过编程软件转换为可执行的EXE文件，并保存在U盘或SD卡中。

2. 将U盘或SD卡插入触摸屏的USB或SD卡接口中。

3. 在触摸屏上运行EXE文件即可开始程序的下载 。
