项目01

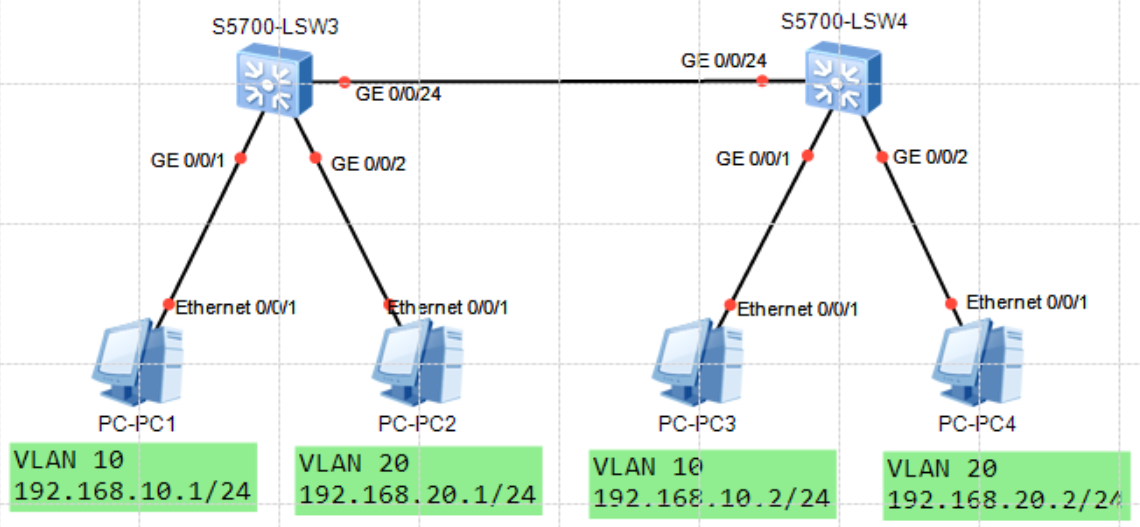

实验拓扑说明：
1. 本拓扑包含两台交换机及四台PC
2. 四台PC分别被规划到两个VLAN：VLAN10及VLAN20
3. 终端PC的IP规划如上所示，VLAN10使用192.168.10.0/24；VLAN20使用192.168.20.0/24
实验要求：
1. 根据图中所示，在交换机上创建相关VLAN
2. 将PC所连接的端口划分给相应的VLAN
3. 将交换机直连的链路配置为Trunk，使得该链路能够承载多VLAN流量
4. 完成配置后同一个VLAN内的用户能够互相访问，PC1能够ping通PC3；PC2能够ping通PC4
【sw1】配置
[sw1]vlan batch 10 20
[sw1]int gi0/0/1
[sw1-GigabitEthernet0/0/1]port link-type access
[sw1-GigabitEthernet0/0/1]port default vlan 10
[sw1-GigabitEthernet0/0/1]q
[sw1]int gi0/0/2
[sw1-GigabitEthernet0/0/2]port link-type access
[sw1-GigabitEthernet0/0/2]port default vlan 20
[sw1-GigabitEthernet0/0/2]q
[sw1]int gi0/0/24
[sw1-GigabitEthernet0/0/24]port link-type trunk
[sw1-GigabitEthernet0/0/24]port trunk allow-pass vlan 10 20
[sw1-GigabitEthernet0/0/24]q
[sw1]display port vlan
【sw2】配置
[sw2]vlan batch 10 20
[sw2]int gi0/0/1
[sw2-GigabitEthernet0/0/1]port link-type access
[sw2-GigabitEthernet0/0/1]port default vlan 10
[sw2-GigabitEthernet0/0/1]q
[sw2]int gi0/0/2
[sw2-GigabitEthernet0/0/2]port link-type access
[sw2-GigabitEthernet0/0/2]port default vlan 20
[sw2-GigabitEthernet0/0/2]q
[sw2]int gi0/0/24
[sw2-GigabitEthernet0/0/24]port link-type trunk
[sw2-GigabitEthernet0/0/24]port trunk allow-pass vlan 10 20
[sw2-GigabitEthernet0/0/24]q
[sw2]display port vlan
任务结果截图

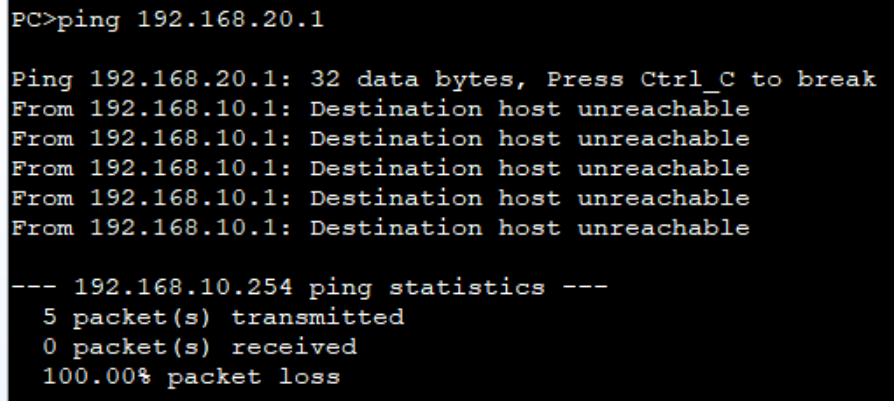

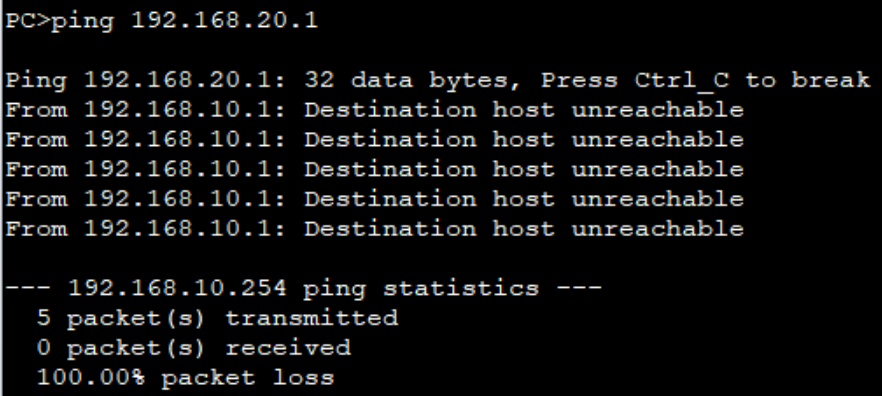

1. 在终端PC1上测试其与终端PC2的连通性，并将结果进行截图

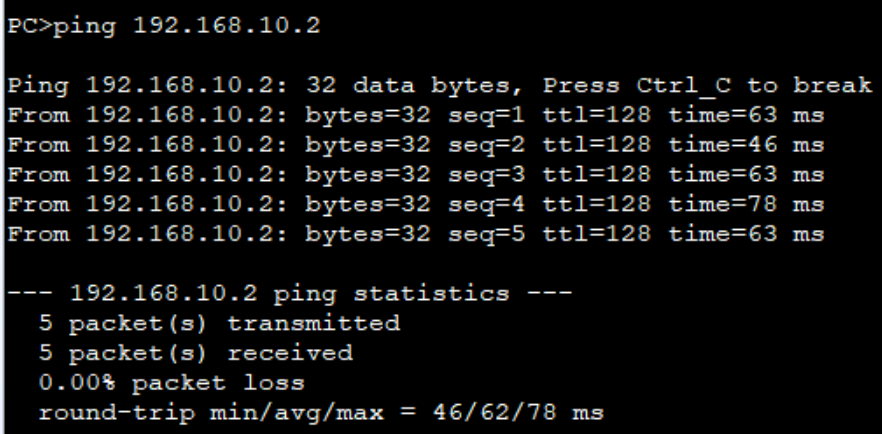

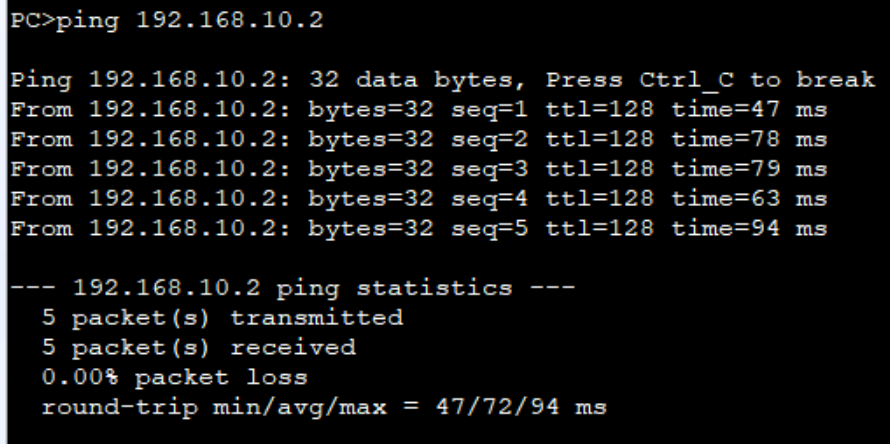

2. 在终端PC1上测试其与终端PC3的连通性，并将结果进行截图

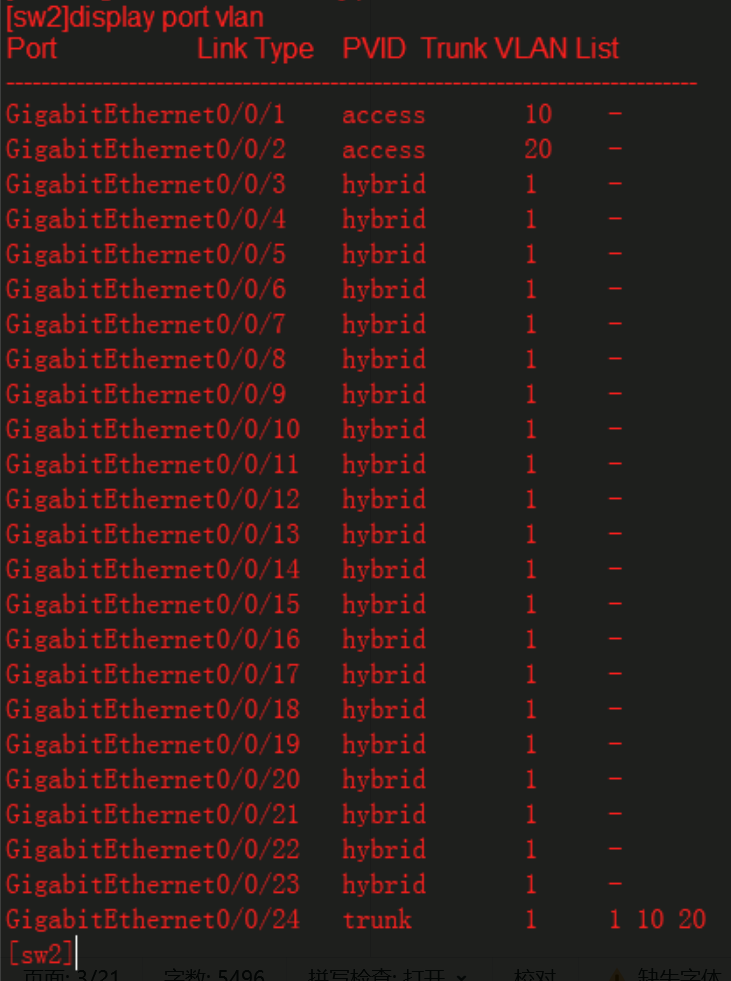

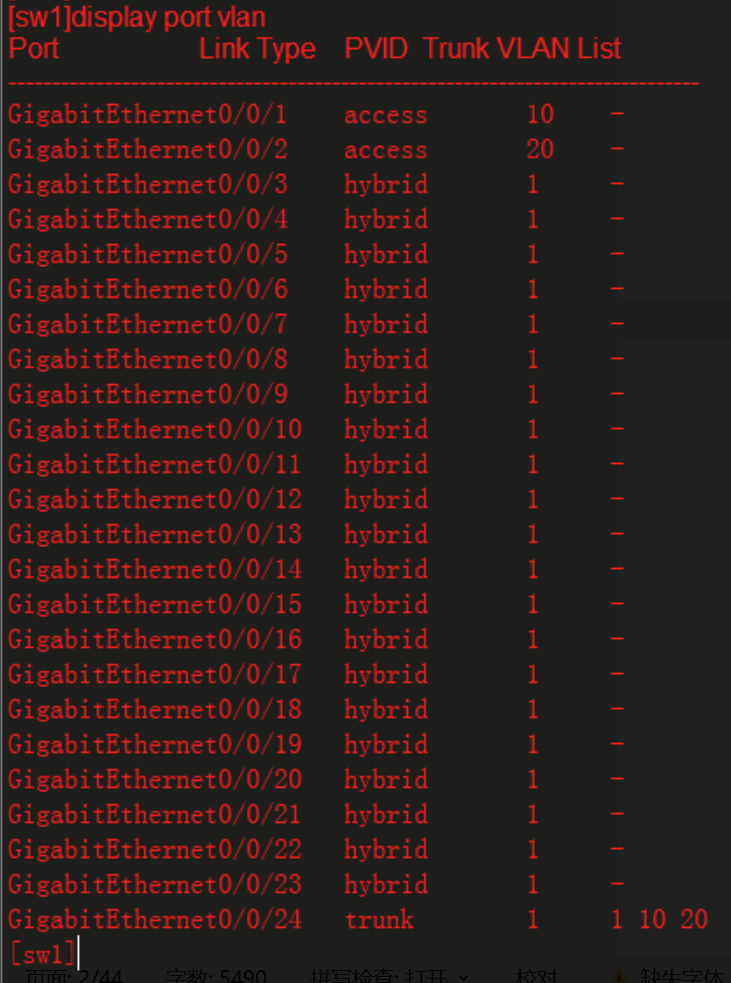

3. 将交换机SW1和SW2的端口VLAN信息进行截图
项目02
实验拓扑说明：

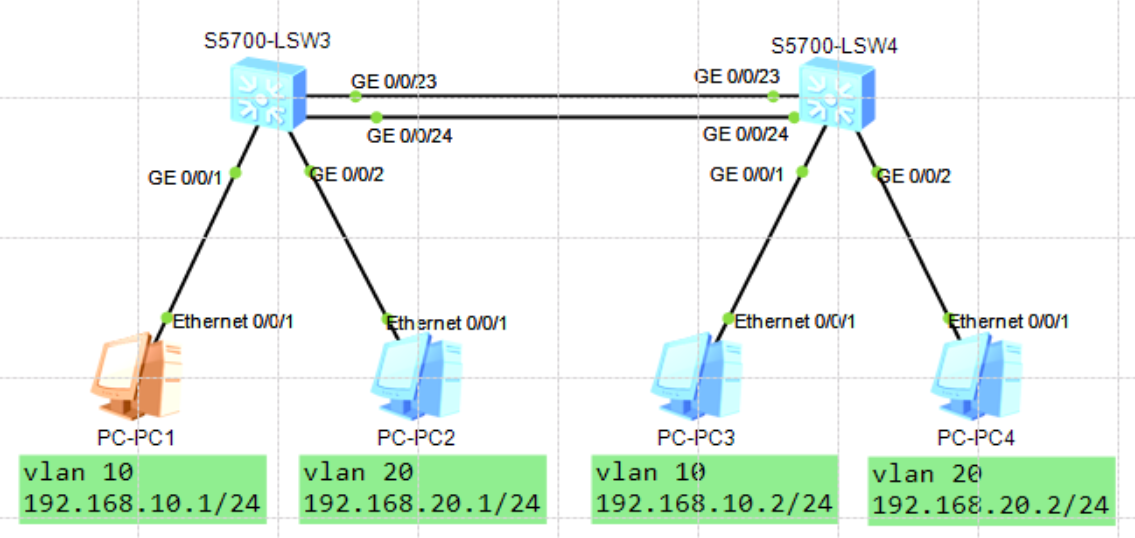

1. 交换机SW1的GE0/0/23-24端口与交换机SW2的GE0/0/23-24端口建立互联链路，实现链路聚合
2. 设备接口编号及IP编址如图所示
实验要求：
1. 在交换机上创建相关VLAN
2. 将PC所连接的端口加入相应的VLAN
3. 将SW1及SW2之间的链路配置为聚合链路（Eth-trunk），并将该Eth-trunk配置为Trunk模式的接口，因为它需要承载多VLAN的流量
4. 完成配置后要求PC1与PC3能够相互ping通；PC2与PC4能够相互ping通
【sw1】配置
[sw1]vlan batch 10 20
[sw1]int gi0/0/1
[sw1-GigabitEthernet0/0/1]port link-type access
[sw1-GigabitEthernet0/0/1]port default vlan 10
[sw1-GigabitEthernet0/0/1]q
[sw1]int gi0/0/2
[sw1-GigabitEthernet0/0/2]port link-type access
[sw1-GigabitEthernet0/0/2]port default vlan 20
[sw1-GigabitEthernet0/0/2]q
[sw1]interface Eth-Trunk 1
[sw1-Eth-Trunk1]port link-type trunk
[sw1-Eth-Trunk1]port trunk allow-pass vlan 10 20
[sw1-Eth-Trunk1]q
[sw1]int gi0/0/23
[sw1-GigabitEthernet0/0/23]eth-trunk 1
[sw1-GigabitEthernet0/0/23]q
[sw1]int gi0/0/24
[sw1-GigabitEthernet0/0/24]eth-trunk 1
[sw1-GigabitEthernet0/0/24]q
[sw1]display eth-trunk 1
【sw2】配置
[sw2]vlan batch 10 20
[sw2]int gi0/0/1
[sw2-GigabitEthernet0/0/1]port link-type access
[sw2-GigabitEthernet0/0/1]port default vlan 10
[sw2-GigabitEthernet0/0/1]q
[sw2]int gi0/0/2
[sw2-GigabitEthernet0/0/2]port link-type access
[sw2-GigabitEthernet0/0/2]port default vlan 20
[sw2-GigabitEthernet0/0/2]q
[sw2]interface Eth-Trunk 1
[sw2-Eth-Trunk1]port link-type trunk
[sw2-Eth-Trunk1]port trunk allow-pass vlan 10 20
[sw2-Eth-Trunk1]q
[sw2]int gi0/0/23
[sw2-GigabitEthernet0/0/23]eth-trunk 1
[sw2-GigabitEthernet0/0/23]q
[sw2]int gi0/0/24
[sw2-GigabitEthernet0/0/24]eth-trunk 1
[sw2-GigabitEthernet0/0/24]q
[sw2]display eth-trunk 1
任务结果截图
1. 在终端PC1上测试其与终端PC2的连通性，并将结果进行截图
2. 在终端PC1上测试其与终端PC3的连通性，并将结果进行截图

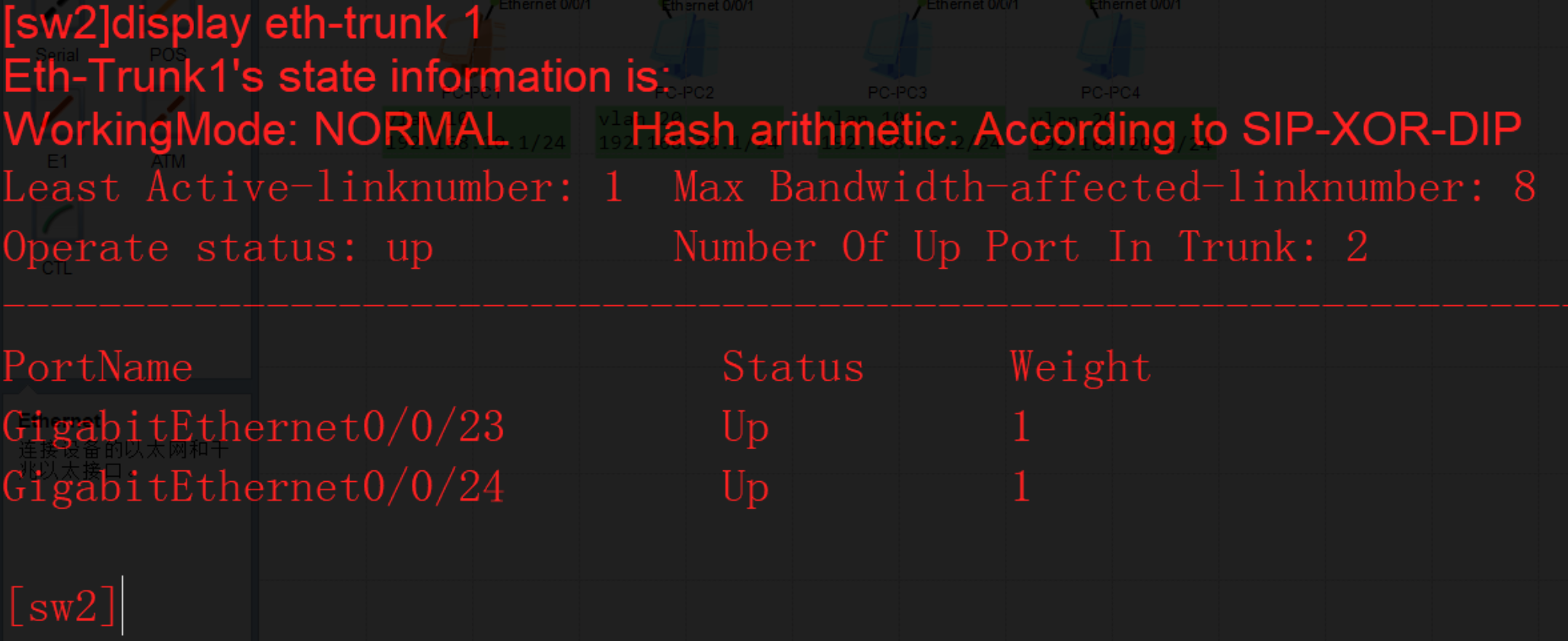

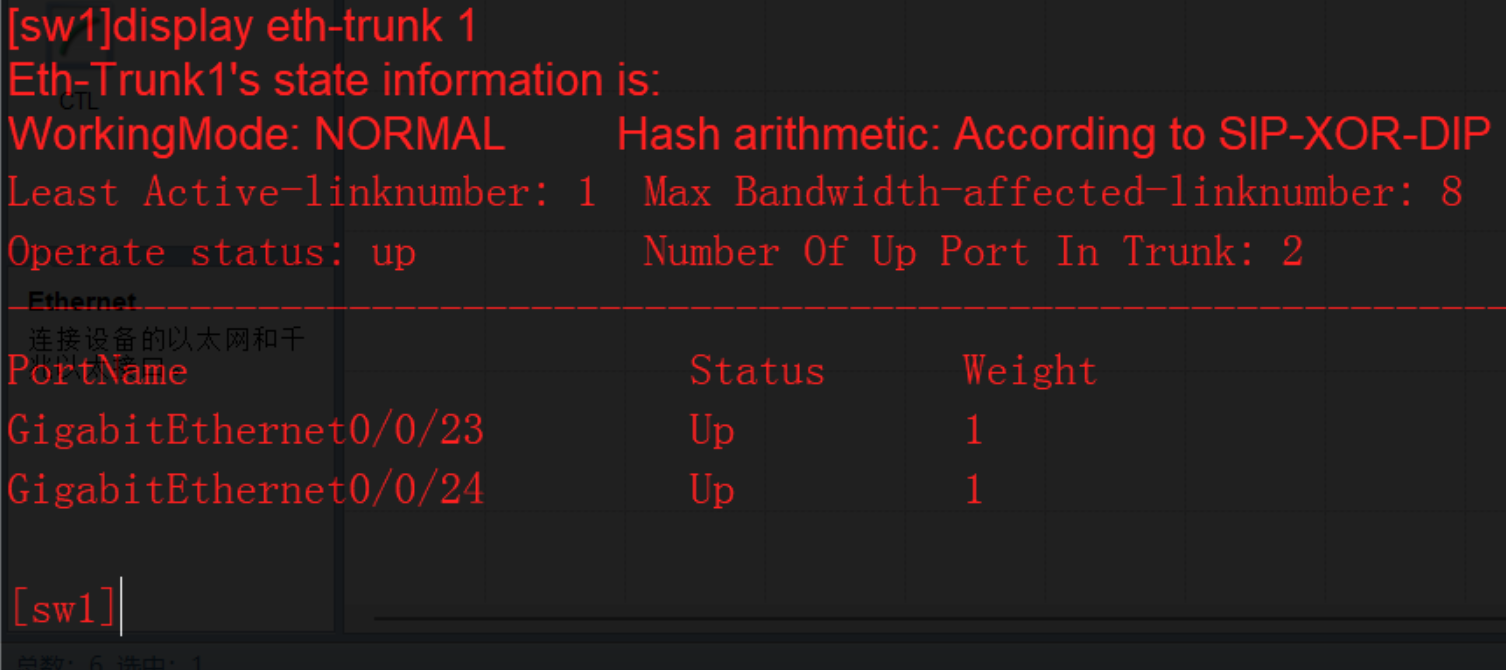

3.将交换机SW1和SW2的链路聚合相关信息进行截图
项目03

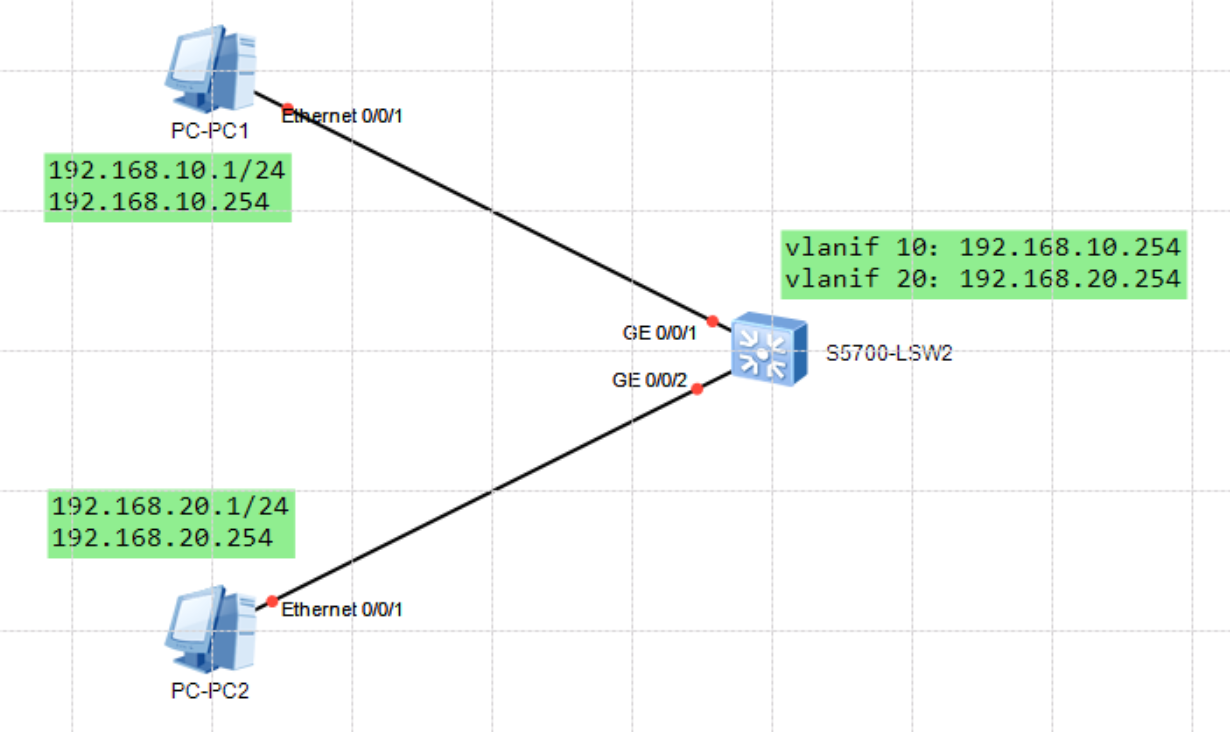

实验要求：
1. 终端PC1属于VLAN10，终端PC2属于VLAN20
2. 在交换机上配置VLAN10及VLAN20的VLAN接口，并使其作为VLAN10及VLAN20用户的网关，使得PC1及PC2能够正常通信
【sw1】配置
[sw1]vlan batch 10 20
[sw1]int gi0/0/1
[sw1-GigabitEthernet0/0/1]port link-type access
[sw1-GigabitEthernet0/0/1]port default vlan 10
[sw1-GigabitEthernet0/0/1]q
[sw1]int gi0/0/2
[sw1-GigabitEthernet0/0/2]port link-type access
[sw1-GigabitEthernet0/0/2]port default vlan 20
[sw1-GigabitEthernet0/0/2]q
[sw1]int vlanif 20
[sw1-Vlanif20]ip address 192.168.20.254 24
[sw1-Vlanif20]q
[sw1]int vlanif 10
[sw1-Vlanif10]ip add
[sw1-Vlanif10]ip address 192.168.10.254 24
[sw1-Vlanif10]q[sw1]dis cu
任务结果截图
1. 在终端PC1上测试其与终端PC2的连通性，并将结果进行截图

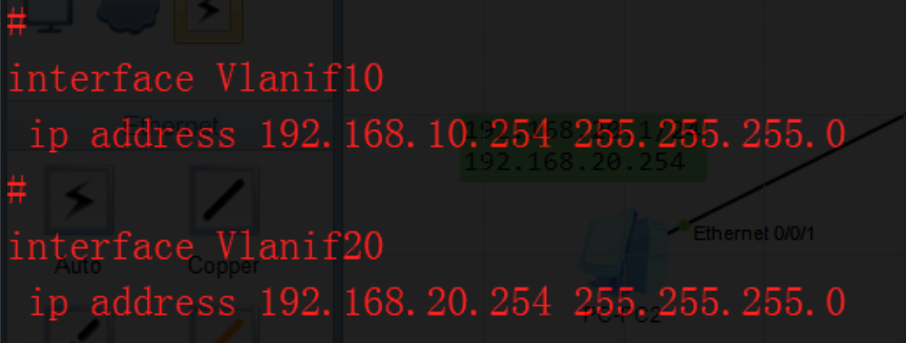

2. 查看交换机上与SVI配置相关的信息，并将结果进行截图
项目04
实验要求：
1. 终端PC1属于VLAN10，终端PC2属于VLAN20
2. 路由器通过配置子接口分别响应VLAN10及VLAN20的数据访问请求
3. 最终PC1及PC2能够相互通信
【sw1】配置
[sw1]vlan batch 10 20
[sw1]int gi0/0/1
[sw1-GigabitEthernet0/0/1]port link-type access
[sw1-GigabitEthernet0/0/1]port default vlan 10
[sw1-GigabitEthernet0/0/1]int gi0/0/2
[sw1-GigabitEthernet0/0/2]port link-type access
[sw1-GigabitEthernet0/0/2]port default vlan 20
[sw1]int gi0/0/2
