网络-MOXA设备基本操作

修改本机IP和网络设备同网段，输入设备IP地址进入登录界面，交换机没有密码，路由器密码为moxa

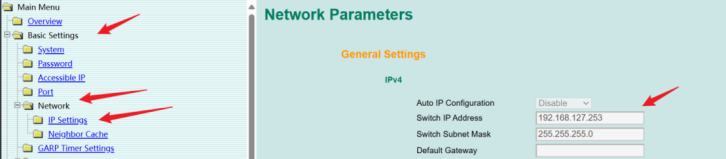

修改设备IP地址

交换机

路由器

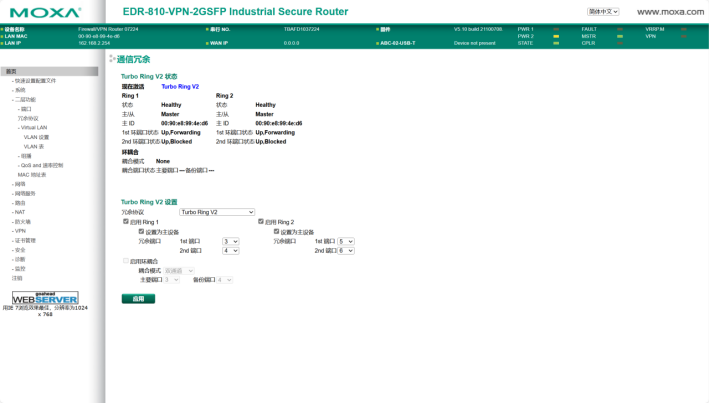

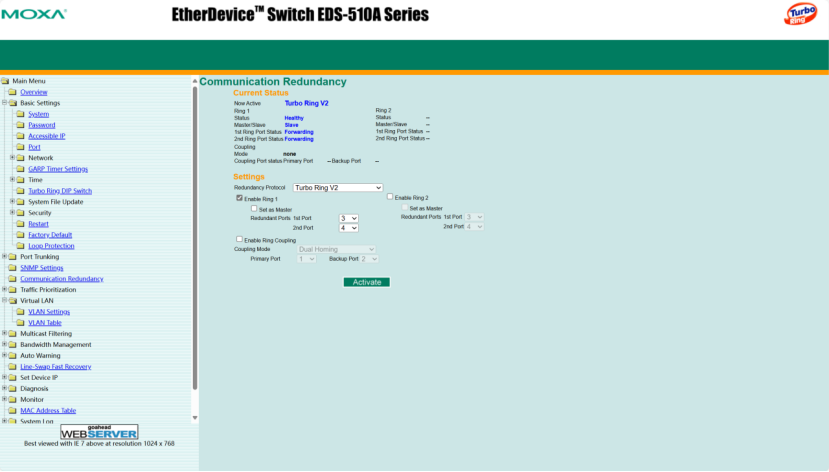

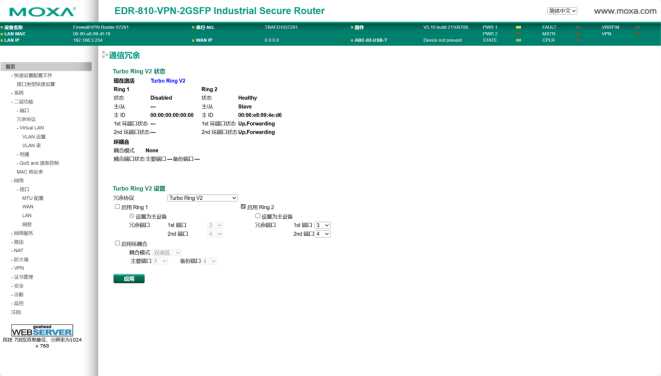

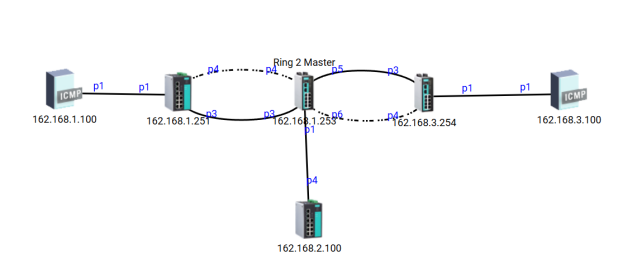

环网

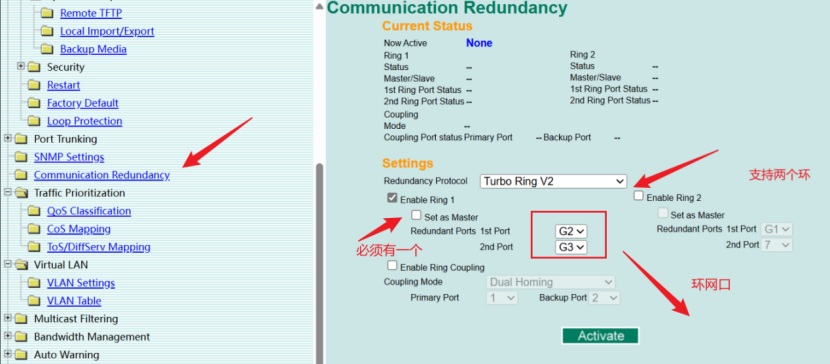

1. 启用Turbo Ring协议：在设备的网络管理界面中，找到环网配置选项，启用Turbo Ring或Turbo Chain协议。
2. 设置主节点和从节点：在环网中指定一个设备为主节点（勾选Set as Master），其他设备为从节点。主节点负责监控网络状态并触发切换。
3. 配置环网端口：为每个设备指定环网端口（这里是G2，G3），确保所有设备通过环网端口连接成闭合环路。

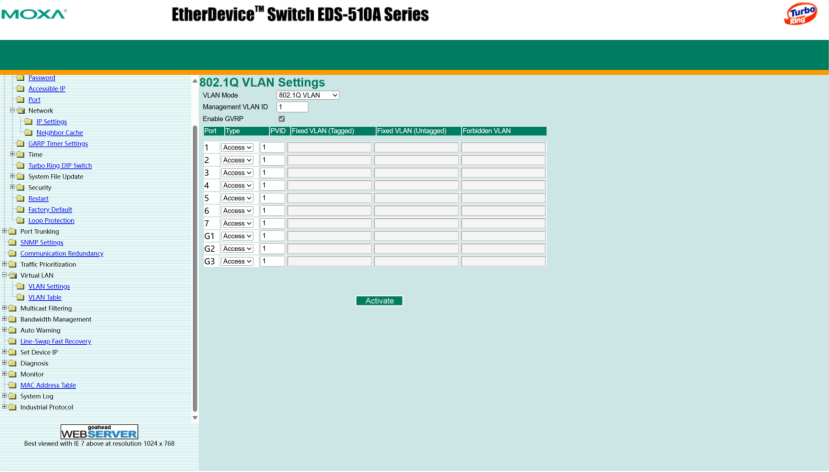

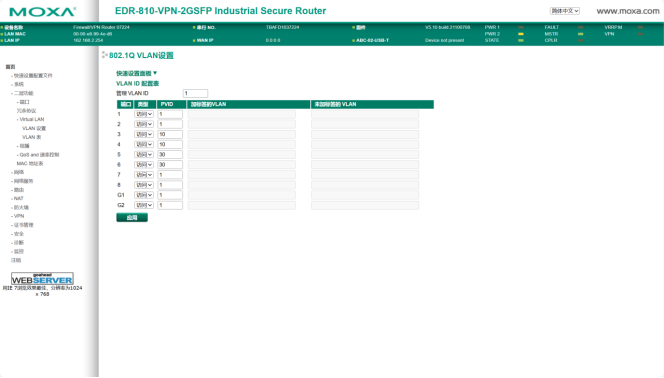

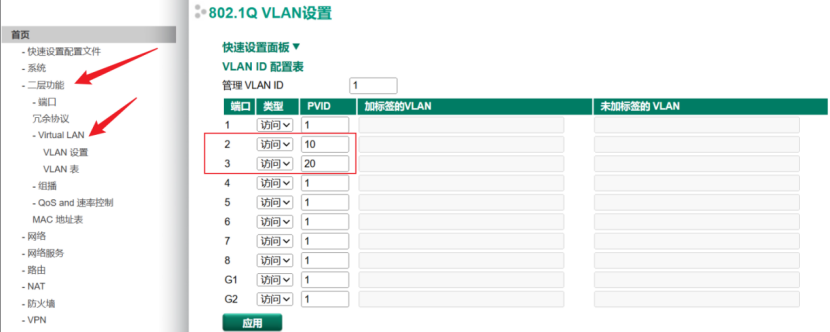

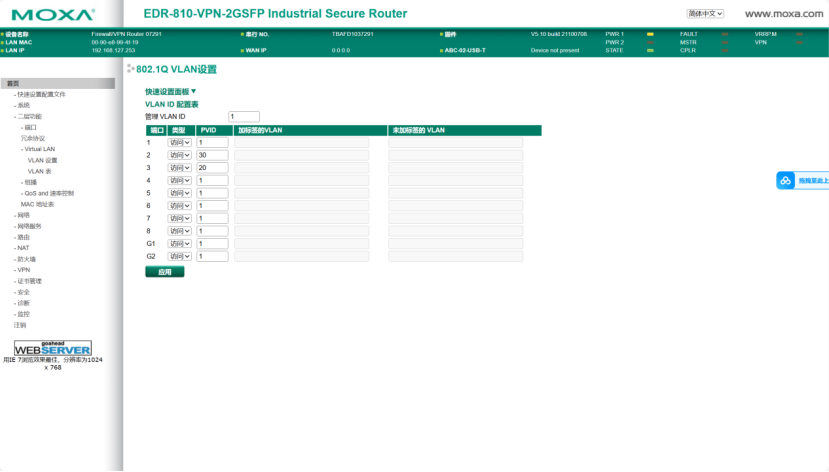

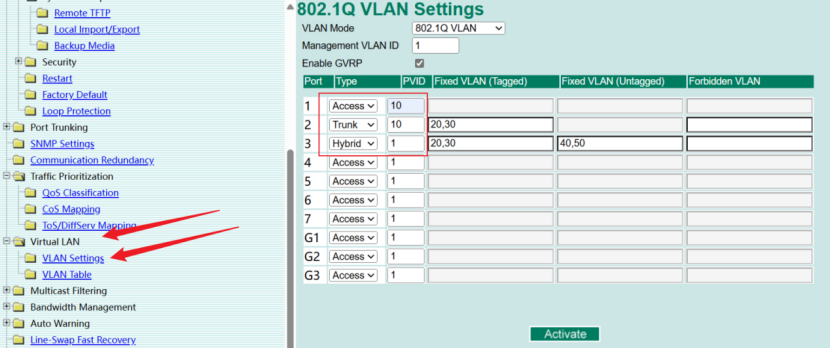

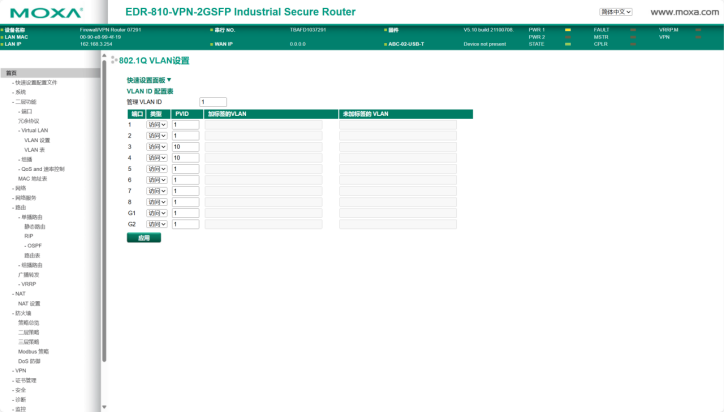

设置vlan

交换机

路由器

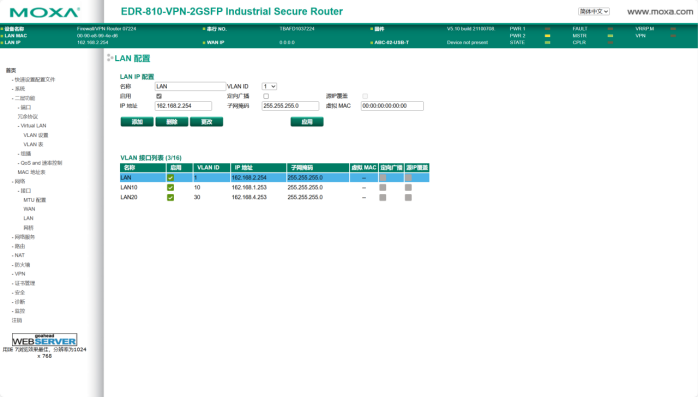

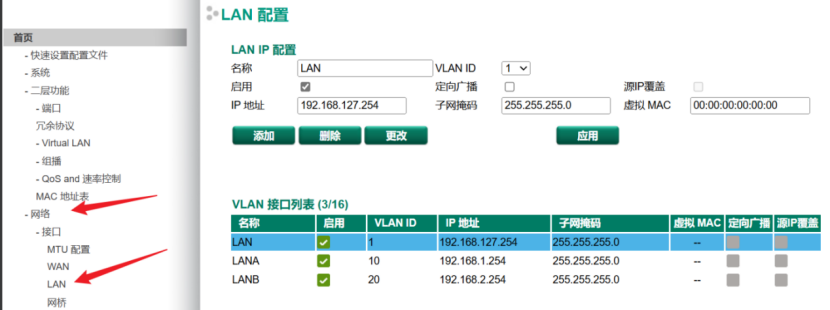

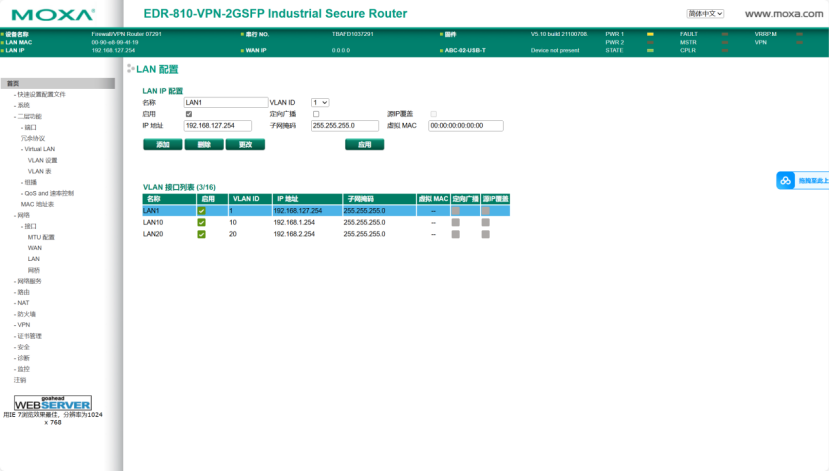

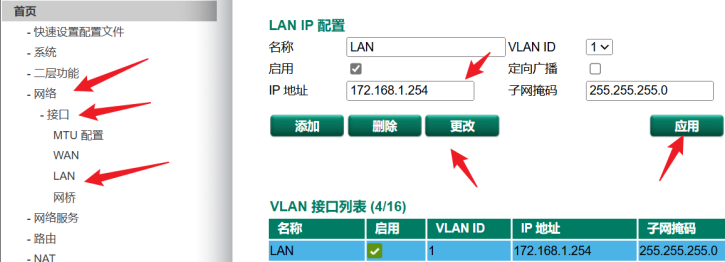

设置lan

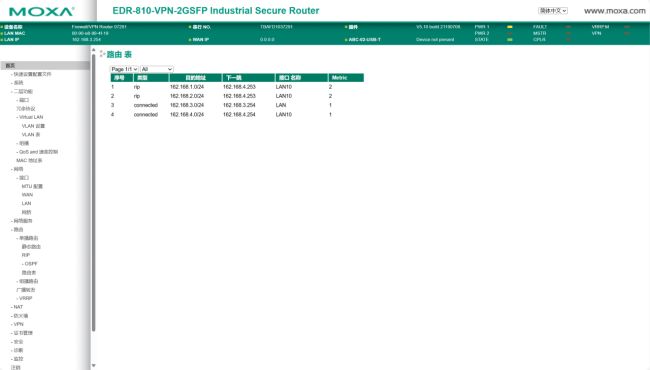

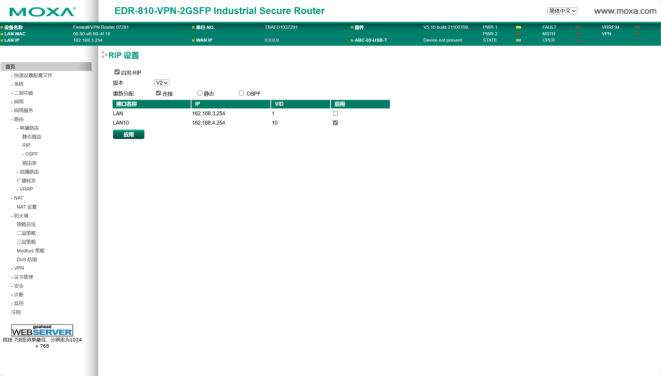

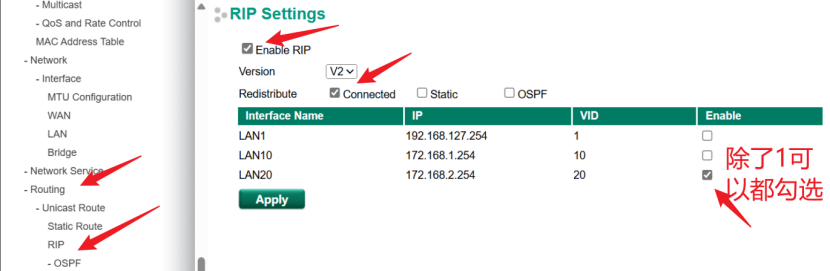

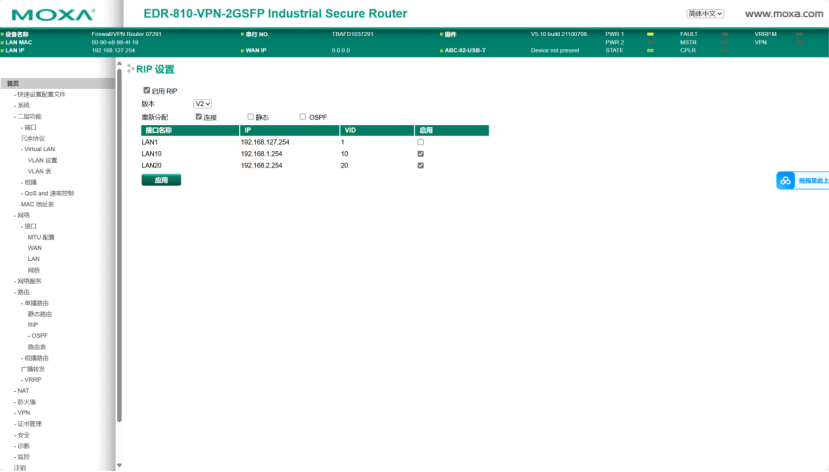

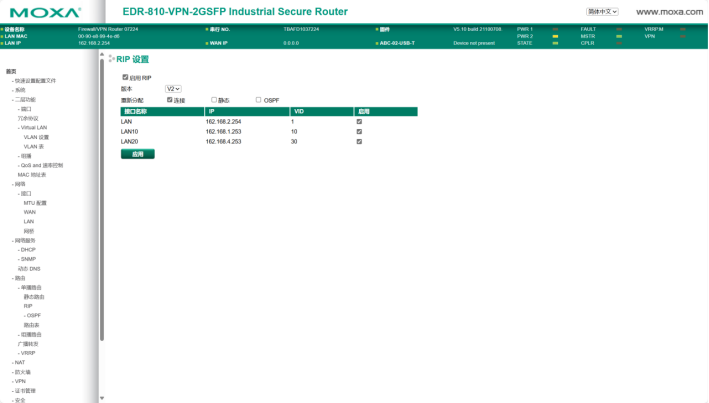

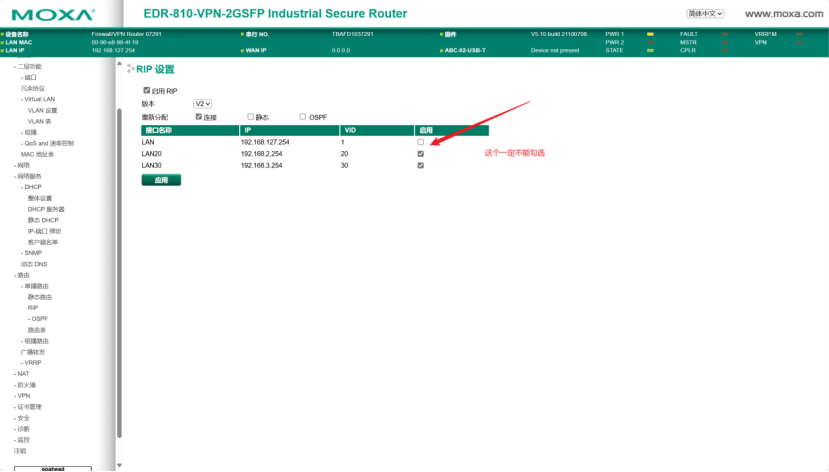

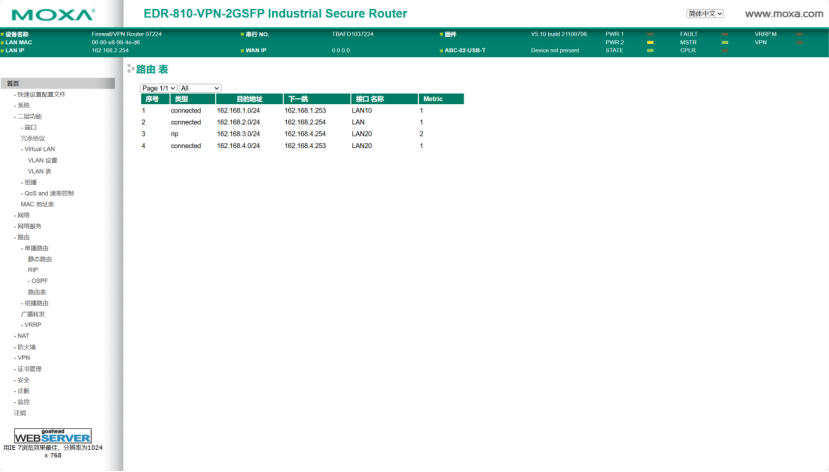

设置rip

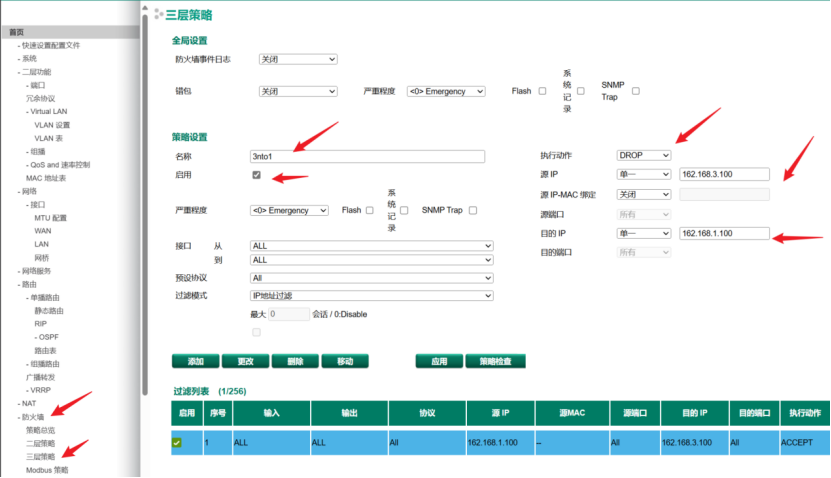

防火墙

两个路由

Rt2

Rt1



Rt2

Rt1

Sw1

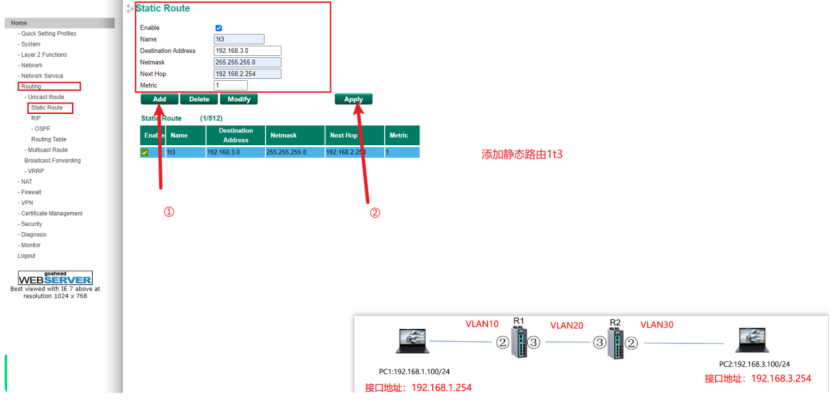

静态路由

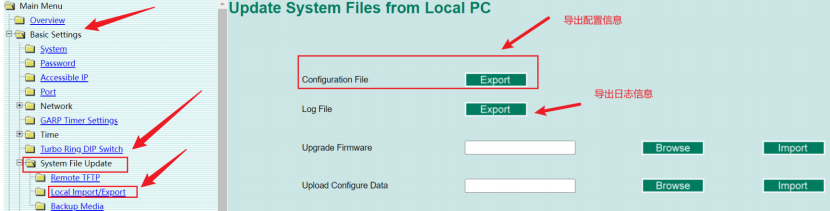

导出

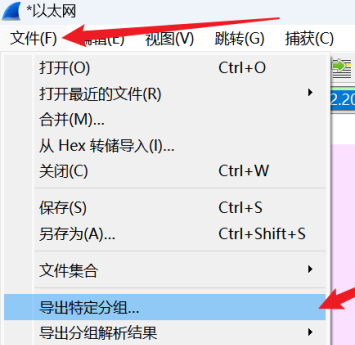

抓包

配置路由器让mxview能识别
