采样点不一致是CAN总线网络中常见的配置错误，可能导致位错误、同步问题、错误帧增加、节点总线关闭、仲裁失败和确认错误等严重后果。

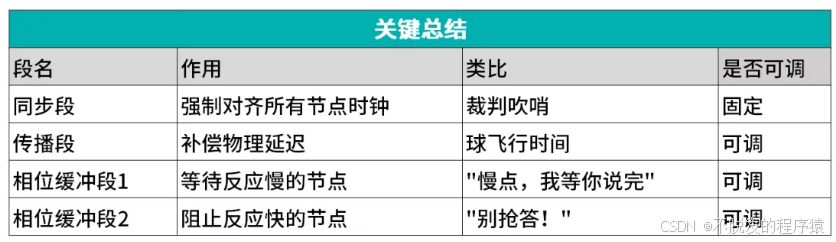

CAN总线的位时间由四个非重叠的时间段组成，每个段由时间量子（Time Quanta，tq）构成，时间量子是位定时配置的最小单位。
以下是各段的定义：
- 同步段（Sync_Seg）：用于同步网络中的各个节点，期望在此段内检测到总线电平边沿。
- 传播段（Prop_Seg）：用于补偿网络中的信号传播延迟，包括总线长度和收发器的延迟。
- 相位段1（Phase_Seg1）：用于补偿正相位误差（位转换晚于Sync_Seg），可在重新同步时延长。
- 相位段2（Phase_Seg2）：用于补偿负相位误差（位转换早于Sync_Seg），可在重新同步时缩短。

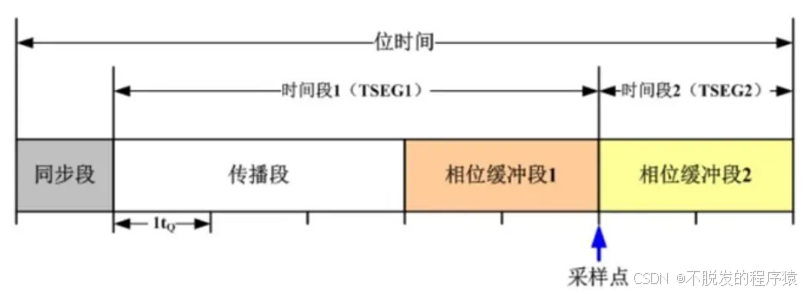

采样点位于Phase_Seg1和Phase_Seg2之间，其位置通常以位时间的百分比表示。例如，采样点为87.5%意味着在位时间的87.5%处读取总线状态。以下图示说明了位时间的分段和采样点位置：
当CAN网络中的节点配置了不同的采样点时，会引发以下严重问题：
- 位错误，不同节点在不同时间采样可能导致对同一位的解释不一致。例如，在存在噪声或信号失真的情况下，一个采样点为50%的节点可能在信号稳定前采样，而采样点为87.5%的节点可能正确采样。这种差异会导致位错误，进而导致数据损坏。
- 同步问题，CAN总线通过硬同步和重新同步机制确保节点时间对齐。硬同步在帧开始时重启位时间，重新同步通过调整Phase_Seg1或Phase_Seg2补偿相位误差。如果采样点不一致，同步机制可能无法有效补偿，导致节点失去时间对齐，通信失败。
- 错误帧增加，当节点检测到位错误时，会发送错误帧通知其他节点。采样点不一致可能导致频繁的位错误，产生大量错误帧。这些错误帧会占用总线带宽，降低网络效率，甚至可能导致总线拥堵。
- 节点进入总线关闭状态，CAN协议规定，节点在检测到过多错误后会进入错误被动状态或总线关闭状态。在总线关闭状态下，节点停止参与通信，可能导致网络部分或完全失效。采样点不一致是导致此类状态的常见原因之一。
- 仲裁失败，在CAN总线的仲裁阶段，节点通过比较发送和接收的位值决定消息优先级。如果采样点不一致，节点可能对仲裁位做出错误判断，导致消息冲突或优先级反转，影响实时通信。
- 确认（ACK）错误，每条消息的末尾包含一个确认位，用于验证消息是否被正确接收。采样点不一致可能导致节点无法正确采样确认位，触发重传，降低网络效率。
假设一个汽车CAN网络包含多个电子控制单元（ECU），目标位速率为500 kbps，总线长度为50米。其中一个ECU的采样点配置为50%，而其他ECU配置为87.5%。在高噪声环境下，采样点为50%的ECU可能在信号未稳定时采样，导致位错误。该ECU会发送错误帧，干扰其他节点的通信。如果错误持续发生，该ECU可能进入总线关闭状态，导致关键功能（如刹车控制）失效。

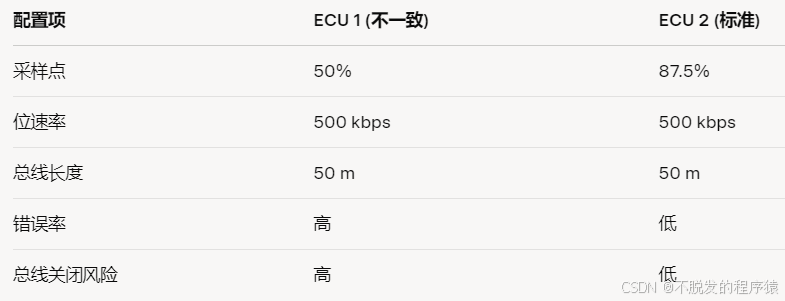

相反，如果所有ECU的采样点统一配置为87.5%，即使存在一定噪声，节点也能在信号稳定后采样，显著降低错误率。以下表格展示了两种配置的对比：
为避免采样点不一致的危害，工程师应遵循以下步骤配置位定时：
1、确定网络参数
收集网络的物理特性，包括总线长度、收发器延迟和系统时钟频率。例如，假设系统时钟为16 MHz，目标位速率为500 kbps，总线长度为50米。
2、计算时间量子（tq）
时间量子由波特率预分频器（BRP）和系统时钟频率决定。公式为：
例如，BRP=4，fsys = 16 MHz，则tq = 4/16 = 0.25 μs。
3、分配位时间段
位时间由多个时间量子组成，通常为8至25个tq。采样点位置由以下公式确定：
为实现87.5%的采样点，可设置Sync_Seg=1 tq，Prop_Seg=5 tq，Phase_Seg1=8 tq，Phase_Seg2=2 tq，总计16 tq。
4、 使用位定时计算工具
许多制造商提供位定时计算工具，如Kvaser位定时计算器，可帮助工程师快速确定合适的参数。
5、遵循行业标准
CiA推荐采样点为87.5%，并提供详细的位定时指南（如CiA 601-3文档）。工程师应参考这些标准，确保所有节点配置一致。
为确保网络可靠性，工程师必须为所有节点配置一致的位定时参数，遵循CiA等行业标准，并使用位定时计算工具。通过合理的配置和测试，CAN总线可以实现高效、稳定的通信，满足汽车和工业应用的严格要求。
