【Linux网络】多路转接epoll

I/O 多路转接之 epoll

epoll 初识

按照 man 手册的说法：是为处理大批量句柄而作了改进的 poll。
它是在 2.5.44 内核中被引进的（epoll(4) is a new API introduced in Linux kernel 2.5.44）
它几乎具备了之前所说的一切优点，被公认为 Linux2.6 下性能最好的多路 I/O 就绪通知方法。

epoll 的相关系统调用

epoll 有 3 个相关的系统调用。

epoll_create

C

int epoll_create(int size);

创建一个 epoll 的句柄。

• 自从 linux2.6.8 之后，size 参数是被忽略的。
• 返回值：
  • 成功时返回指向新创建 epoll 实例的文件描述符。
  • 失败时返回 -1，并设置 errno
• 用完之后，必须调用 close()关闭。

epoll_ctl

int epoll_ctl( int epfd, int op, int fd, struct epoll_event *event);

epoll 的事件注册函数。

• 它不同于 select()是在监听事件时告诉内核要监听什么类型的事件，而是在这里先注册要监听的事件类型。
• 第一个参数是 epoll_create()的返回值(epoll 的句柄)。
• 第二个参数表示动作，用三个宏来表示。
• 第三个参数是需要监听的 fd。
• 第四个参数是告诉内核需要监听什么事。

第二个参数的取值：

• EPOLL_CTL_ADD：注册新的 fd 到 epfd 中；
• EPOLL_CTL_MOD：修改已经注册的 fd 的监听事件；
• EPOLL_CTL_DEL：从 epfd 中删除一个 fd；

struct epoll_event 结构如下：

#include <sys/epoll.h>typedef union epoll_data {void        *ptr;    // 指向用户自定义数据的指针int          fd;     // 注册的文件描述符uint32_t     u32;    // 32位整数uint64_t     u64;    // 64位整数
} epoll_data_t;struct epoll_event {uint32_t     events;      // 事件掩码，指定监听的事件类型epoll_data_t data;        // 用户数据，传递给事件处理函数
} __EPOLL_PACKED;

events 可以是以下几个宏的集合：

• EPOLLIN：表示对应的文件描述符可以读(包括对端 SOCKET 正常关闭)；
• EPOLLOUT：表示对应的文件描述符可以写；
• EPOLLPRI：表示对应的文件描述符有紧急的数据可读(这里应该表示有带外数据到来)；
• EPOLLERR：表示对应的文件描述符发生错误；
• EPOLLHUP：表示对应的文件描述符被挂断；
• EPOLLET：将 EPOLL 设为边缘触发(Edge Triggered)模式，这是相对于水平触发(Level Triggered)来说的。
• EPOLLONESHOT：只监听一次事件，当监听完这次事件之后，如果还需要继续监听这个 socket 的话，需要再次把这个 socket 加入到 EPOLL 队列里。

epoll_wait

C

int epoll_wait(	int epfd, struct epoll_event * events, int maxevents, int timeout);

收集在 epoll 监控的事件中已经发送的事件。

• 参数：
  • events 是分配好的 epoll_event 结构体数组。
  • maxevents 告之内核这个 events 有多大，这个 maxevents 的值不能大于创建 epoll_create()时的 size。
  • 参数 timeout 是超时时间(毫秒，0 会立即返回，-1 是永久阻塞)。
• epoll 将会把发生的事件赋值到 events 数组中(events 不可以是空指针，内核只负责把数据复制到这个 events 数组中，不会去帮助我们在用户态中分配内存)
• 如果函数调用成功，返回对应 I/O 上已准备好的文件描述符数目，如返回 0 表示已超时，返回小于 0 表示函数失败。

epoll 工作原理

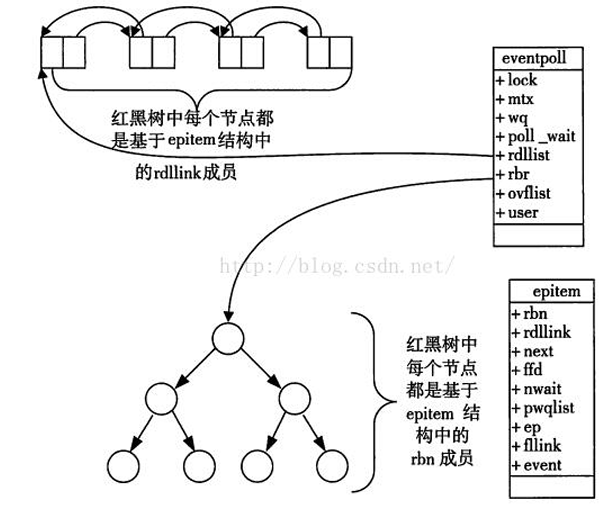

• 当某一进程调用epoll_create方法时，Linux内核会创建一个eventpoll结构体，这个结构体中有两个成员与epoll的使用方式密切相关。

struct eventpoll{.../*红黑树的根节点，这颗树中存储着所有添加到epoll中的需要监控的事件*/struct rb_root rbr;/*双链表中则存放着将要通过epoll_wait返回给用户的满足条件的事件*/struct list_head rdlist;...
};

• 每一个epoll对象都有一个独立的eventpoll结构体，用于存放通过epoll_ctl方法向epoll对象中添加进来的事件。
  • 红黑树（struct rb_root rbr）：存储所有被监控的文件描述符（FD）及其事件掩码。插入、删除和查找操作的时间复杂度为 O (log n)，适合处理大量 FD。
  • 就绪链表（struct list_head rdlist）：当 FD 就绪时，内核将其从红黑树移至就绪链表。epoll_wait () 直接从该链表获取就绪 FD，无需遍历整个监控列表。
• 这些事件都会挂载在红黑树中，如此，重复添加的事件就可以通过红黑树而高效的识别出来(红黑树的插入时间效率是$lgn$，其中n为树的高度)。
• 而所有添加到epoll中的事件都会与设备(网卡)驱动程序建立回调关系，也就是说，当响应的事件发生时会调用这个回调方法。
• 这个回调方法在内核中叫ep_poll_callback，它会将发生的事件添加到rdlist双链表中。
• 在epoll中，对于每一个事件，都会建立一个epitem结构体。

struct epitem{struct rb_node rbn;				//红黑树节点struct list_head  rdlLink;		//双向链表节点struct epoll_filefd ffd; 		//与事件句柄信息struct eventpoll *ep;   		//指向其所属的eventpoll对象struct epoll_event event; 		//期待发生的事件类型
};

• 当调用epoll_wait检查是否有事件发生时，只需要检查eventpoll对象中的rdlist双链表中是否有epitem元素即可。
• 如果rdlist不为空，则把发生的事件复制到用户态，同时将事件数量返回给用户. 这个操作的时间复杂度是O(1)。

总结一下，epoll的使用过程就是三部曲：

• 调用epoll_create创建一个epoll句柄；
• 调用epoll_ctl，将要监控的文件描述符进行注册；
• 调用epoll_wait，等待文件描述符就绪

细节：

• epoll中红黑树相当于select和poll中的辅助数组
• 具体是如何将一个红黑树节点迁移到就绪队列中的？
  • 内核中，一个数据结构也可以同时是其他数据结构节点
• 红黑树中的key值就是注册的fd。
• 为什么epoll_create 返回的是一个fd？
  • struct file 中 void *private_data指向 struct evevtpoll
  • Linux下一切皆文件

epoll的优点(和select的缺点对应)

• 接口使用方便: 虽然拆分成了三个函数，但是反而使用起来更方便高效. 不需要每次循环都设置关注的文件描述符，也做到了输入输出参数分离开
• 数据拷贝轻量: 只在合适的时候调用EPOLL_CTL_ADD将文件描述符结构拷贝到内核中，这个操作并不频繁(而select/poll都是每次循环都要进行拷贝)
• 事件回调机制: 避免使用遍历，而是使用回调函数的方式，将就绪的文件描述符结构加入到就绪队列中，epoll_wait返回直接访问就绪队列就知道哪些文件描述符就绪. 这个操作时间复杂度O(1). 即使文件描述符数目很多，效率也不会受到影响.
• 没有数量限制: 文件描述符数目无上限.

注意!!

网上有些博客说，epoll中使用了内存映射机制

• 内存映射机制: 内核直接将就绪队列通过mmap的方式映射到用户态. 避免了拷贝内存这样的额外性能开销.

这种说法是不准确的. 我们定义的struct epoll_event是我们在用户空间中分配好的内存. 势必还是需要将内核的数据拷贝到这个用户空间的内存中的.

机制	优点	缺点
select	跨平台性好，几乎支持所有主流操作系统 接口简单，易于理解和使用	文件描述符集合操作繁琐，每次调用需重新设置 线性扫描检查就绪状态，大量文件描述符时性能差，时间复杂度O(n) 需将文件描述符数组在用户空间和内核空间拷贝，开销大 仅返回可读文件描述符个数，需遍历确定具体就绪描述符 文件描述符数量受限，一般为1024
poll	跨平台性好，被多数操作系统支持 无文件描述符集合大小限制，比select灵活 使用链表管理文件描述符，遍历开销相对select较小	大量文件描述符时，仍需在用户空间和内核空间复制所有文件描述符，性能有限 通过轮询检查文件描述符就绪状态，大量未就绪描述符时效率低
epoll	高性能，适用于大量并发连接场景，使用红黑树管理文件描述符，epoll_wait获取就绪事件时间复杂度O(1) 事件通知机制优，文件描述符就绪时内核主动唤醒，无需轮询 操作便捷，内核维护文件描述符集合，用户通过epoll_ctl操作 触发模式灵活，支持水平触发（LT）和边缘触发（ET） 返回信息精准，内核仅返回有I/O事件的文件描述符 理论上文件描述符集合大小无上限	仅Linux平台可用，不具备跨平台性 接口更底层，涉及概念多，学习和开发成本高 文件描述符存储在内核空间，状态变化和调试相对麻烦；频繁修改描述符状态时，系统调用epoll_ctl可能降低效率

epoll工作方式

例子

你正在吃鸡，眼看进入了决赛圈，你妈饭做好了，喊你吃饭的时候有两种方式：

1. 如果你妈喊你一次，你没动，那么你妈会继续喊你第二次，第三次…(亲妈，水平触发)
2. 如果你妈喊你一次，你没动，你妈就不管你了(后妈，边缘触发)

epoll有2种工作方式-水平触发(LT)和边缘触发(ET)

假如有这样一个例子:

• 我们已经把一个tcp socket添加到epoll描述符
• 这个时候socket的另一端被写入了2KB的数据
• 调用epoll_wait，并且它会返回. 说明它已经准备好读取操作
• 然后调用read，只读了1KB的数据
• 继续调用epoll_wait……

水平触发Level Triggered工作模式

epoll默认状态下就是LT工作模式.

• 当epoll检测到socket上事件就绪的时候，可以不立刻进行处理. 或者只处理一部分.
• 如上面的例子，由于只读了1K数据，缓冲区中还剩1K数据，在第二次调用epoll_wait时，epoll_wait仍然会立刻返回并通知socket读事件就绪.
• 直到缓冲区上所有的数据都被处理完，epoll_wait才不会立刻返回.
• 支持阻塞读写和非阻塞读写

边缘触发Edge Triggered工作模式

如果我们在第1步将socket添加到epoll描述符的时候使用了EPOLLET标志，epoll入ET工作模式.

• 当epoll检测到socket上事件就绪时，必须立刻处理.
• 如上面的例子，虽然只读了1K的数据，缓冲区还剩1K的数据，在第二次调用epoll_wait时，ET模式下文件描述符上的事件就绪后，只有一次处理机会.
• 也就是说，ET模式下，文件描述符上的事件就绪后，只有一次处理机会.
• ET的性能比LT性能更高(epoll_wait返回的次数少了很多). Nginx默认采用ET模式使用epoll.
• 只支持非阻塞的读写

select和poll其实是工作在LT模式下. epoll既可以支持LT，也可以支持ET.

对比LT和ET

LT是epoll的默认行为.

使用ET能够减少epoll触发的次数. 但是代价就是强逼着程序猿一次响应就绪过程中把所有的数据都处理就绪.

相当于一个文件描述符就绪之后，不会反复被提示就绪，看起来就比LT更高效一些.

提示在LT情况下如果也能做到每次就绪的文件描述符都立刻处理，不让这个就绪被重复提示的话，其实性能也是一样的.

另一方面，ET的代码复杂程度更高了.

理解ET模式和非阻塞文件描述符

使用ET模式的epoll，需要将文件描述设置为非阻塞. 这个不是接口上的要求，而是”实践”上的要求.

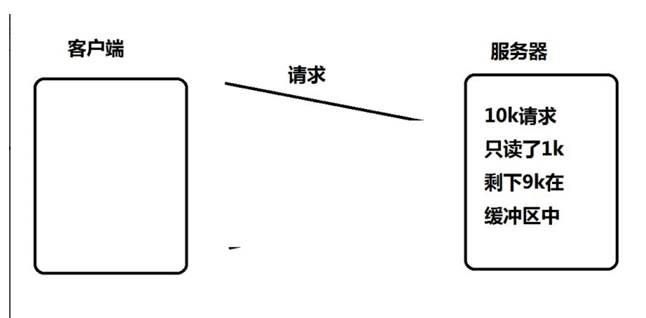

假设这样的场景: 服务器接收到一个10k请求，会向客户端返回一个应答数据. 如果接收不到客户端的数据就会阻塞在read调用上.

如果服务端写的代码是阻塞式的read,并且一次只read1k数据的话(read不能保证一次就把所有的数据都读出来,参考man手册的说明,可能被信号打断),剩下的9k数据就会待在缓冲区中.

此时由于epoll是ET模式,并不会认为文件描述符读就绪.epoll_wait就不会再次返回. 剩下的9k数据会一直在缓冲区中.直到下一次客户端再给服务器写数据. epoll_wait 才能返回
但是问题来了.

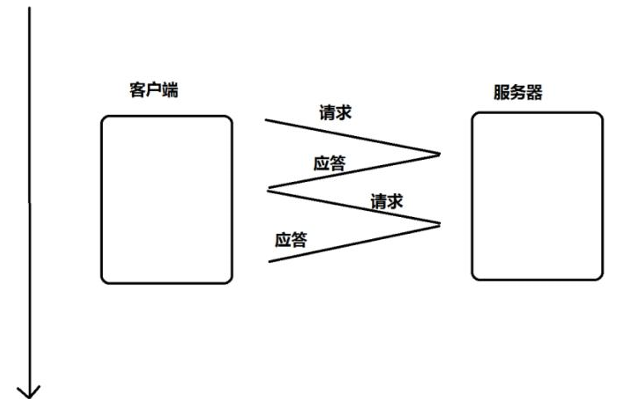

• 服务器只读到1k个数据,要10k读完才会给客户端返回响应数据.
• 客户端要读到服务器的响应,才会发送下一个请求
• 客户端发送了下一个请求,epoll_wait才会返回,才能去读缓冲区中剩余的数据.

所以,为了解决上述问题(阻塞read不一定能一下把完整的请求读完),于是就可以使用非阻塞轮训的方式来读缓冲区,保证一定能把完整的请求都读出来.

而如果是LT没这个问题.只要缓冲区中的数据没读完,就能够让epoll_wait返回文件描述符读就绪。

epoll示例: epoll服务器(LT模式)

tcp_epoll_server.hpp

/*************************************************************************
// 封装一个Epoll服务器，只考虑读就绪的情况
*************************************************************************/
#pragma once
#include <vector>
#include <functional>
#include <sys/epoll.h>
#include "tcp_socket.hpp"typedef std::function<void(const std::string&, std::string* resp)> Handler;class Epoll {
public:Epoll() {epoll_fd_ = epoll_create(10);}~Epoll() {close(epoll_fd_);}bool Add(const TcpSocket& sock) const {int fd = sock.GetFd();printf("Epoll Add fd = %d\n", fd);epoll_event ev;ev.events = EPOLLIN;ev.data.fd = fd;int ret = epoll_ctl(epoll_fd_, EPOLL_CTL_ADD, fd, &ev);if (ret < 0) {perror("epoll_ctl ADD");return false;}return true;}bool Del(const TcpSocket& sock) const {int fd = sock.GetFd();printf("Epoll Del fd = %d\n", fd);int ret = epoll_ctl(epoll_fd_, EPOLL_CTL_DEL, fd, NULL);if (ret < 0) {perror("epoll_ctl DEL");return false;}return true;}bool Wait(std::vector<TcpSocket*>* output) const {output->clear();epoll_event events[1000];int nfds = epoll_wait(epoll_fd_, events, sizeof(events) / sizeof(events[0]), -1);if (nfds < 0) {perror("epoll_wait");return false;}// [注意！]此处必须循环到 nfds，不能多循环for (int i = 0; i < nfds; ++i) {TcpSocket sock(events[i].data.fd);output->push_back(&sock);}return true;}
private:int epoll_fd_;
};class TcpEpollServer {
public:TcpEpollServer(const std::string& ip, uint16_t port) : ip_(ip), port_(port) {}bool Start(Handler handler) {// 1. 创建listen_sockTcpSocket listen_sock;CHECK_RET(listen_sock.Socket());// 2. 绑定CHECK_RET(listen_sock.Bind(ip_, port_));// 3. 监听CHECK_RET(listen_sock.Listen(5));// 4. 创建Epoll对象，并将listen_sock加入进去Epoll epoll;epoll.Add(listen_sock);// 5. 进入事件循环for (;;) {std::vector<TcpSocket*> output;if (!epoll.Wait(&output)) {continue;}// 7. 根据就绪的文件描述符的种类决定如何处理for (size_t i = 0; i < output.size(); ++i) {if (output[i]->GetFd() == listen_sock.GetFd()) {// 如果是listen_sock，就调用acceptTcpSocket new_sock;listen_sock.Accept(&new_sock);epoll.Add(new_sock);} else {// 如果是new_sock，就进行一次读写std::string req, resp;bool ret = output[i]->Recv(&req);if (!ret) {// [注意！]需要把不用的socket关闭// 先后顺序别搞反。不过在epoll删除的时候其实就已经关闭socket了epoll.Del(output[i]);output[i]->Close();continue;}handler(req, &resp);output[i]->Send(resp);}}}return true;}
private:std::string ip_;uint16_t port_;
};

epoll示例: epoll服务器(ET模式)

基于LT版本稍作修改即可

1. 修改 tcp_socket.hpp, 新增非阻塞读和非阻塞写接口
2. 对于 accept 返回的 new_sock 加上 EPOLLET 这样的选项

注意：此代码暂时未考虑 listen_sock ET的情况。如果将 listen_sock 设为ET, 则需要非阻塞轮询的方式 accept。否则会导致同一时刻大量的客户端同时连接的时候，只能 accept 一次的问题。

tcp_socket.hpp

// 以下代码添加在TcpSocket类中
// 非阻塞IO接口
bool SetNoBlock() {int fl = fcntl(fd_, F_GETFL);if (fl < 0) {perror("fcntl F_GETFL");return false;}int ret = fcntl(fd_, F_SETFL, fl | O_NONBLOCK);if (ret < 0) {perror("fcntl F_SETFL");return false;}return true;
}
bool RecvNoBlock(std::string* buf) const {// 对于非阻塞IO读数据，如果TCP接收缓冲区为空，就会返回错误需要重试// 错误码为EAGAIN或者EWOULDBLOCK// 这种写法其实不算特别严谨(没有考虑缓冲区问题)，读到当前不算很长的数据长度，就退出循环buf->clear();char tmp[1024 * 10] = {0};for (;;) {ssize_t read_size = recv(fd_, tmp, sizeof(tmp) - 1, 0);if (read_size < 0) {if (errno == EAGAIN || errno == EWOULDBLOCK) {continue;}perror("recv");return false;} else if (read_size == 0) {return false;}tmp[read_size] = '\0';if (read_size < (ssize_t)sizeof(tmp) - 1) {break;}buf->append(tmp);}return true;
}
bool SendNoBlock(const std::string& buf) const {// 对于非阻塞IO的写入，如果TCP的发送缓冲区已经满了，就会出现出错的情况// 此时的错误码是EAGAIN或者EWOULDBLOCK，这种情况下不应放弃治疗// 而要进行重试ssize_t cur_pos = 0; // 记录当前写到的位置ssize_t left_size = buf.size();for (;;) {ssize_t write_size = send(fd_, buf.data() + cur_pos, left_size, 0);if (write_size < 0) {if (errno == EAGAIN || errno == EWOULDBLOCK) {continue;}perror("send");return false;}cur_pos += write_size;left_size -= write_size;if (left_size <= 0) {break;}}return true;
}

tcp_epoll_server.hpp

/*************************************************************************
// 修改点：Epoll_ET服务器
// 1. 对于new_sock，加上EPOLLET标记
// 2. 修改listen_sock如果设置成ET，就需要非阻塞调用accept了
// 稍微麻烦一点，此处暂时不实现
*************************************************************************/
#pragma once
#include <vector>
#include <functional>
#include <sys/epoll.h>
#include "tcp_socket.hpp"typedef std::function<void(const std::string&, std::string* resp)> Handler;class Epoll {
public:Epoll() {epoll_fd_ = epoll_create(10);}~Epoll() {close(epoll_fd_);}bool Add(const TcpSocket& sock, bool epoll_et = false) const {int fd = sock.GetFd();printf("Epoll Add fd = %d\n", fd);epoll_event ev;ev.events = EPOLLIN;ev.data.fd = fd;if (epoll_et) {ev.events |= EPOLLET;}int ret = epoll_ctl(epoll_fd_, EPOLL_CTL_ADD, fd, &ev);if (ret < 0) {perror("epoll_ctl ADD");return false;}return true;}bool Del(const TcpSocket& sock) const {int fd = sock.GetFd();printf("Epoll Del fd = %d\n", fd);int ret = epoll_ctl(epoll_fd_, EPOLL_CTL_DEL, fd, NULL);if (ret < 0) {perror("epoll_ctl DEL");return false;}return true;}bool Wait(std::vector<TcpSocket*>* output) const {output->clear();epoll_event events[1000];int nfds = epoll_wait(epoll_fd_, events, sizeof(events) / sizeof(events[0]), -1);if (nfds < 0) {perror("epoll_wait");return false;}// [注意！]此处必须循环到 nfds，不能多循环for (int i = 0; i < nfds; ++i) {TcpSocket sock(events[i].data.fd);output->push_back(&sock);}return true;}
private:int epoll_fd_;
};class TcpEpollServer {
public:TcpEpollServer(const std::string& ip, uint16_t port) : ip_(ip), port_(port) {}bool Start(Handler handler) {// 1. 创建listen_sockTcpSocket listen_sock;CHECK_RET(listen_sock.Socket());// 2. 绑定CHECK_RET(listen_sock.Bind(ip_, port_));// 3. 监听CHECK_RET(listen_sock.Listen(5));// 4. 创建Epoll对象，并将listen_sock加入进去Epoll epoll;epoll.Add(listen_sock);// 5. 进入事件循环for (;;) {std::vector<TcpSocket*> output;if (!epoll.Wait(&output)) {continue;}// 7. 根据就绪的文件描述符的种类决定如何处理for (size_t i = 0; i < output.size(); ++i) {if (output[i]->GetFd() == listen_sock.GetFd()) {// 如果是listen_sock，就调用acceptTcpSocket new_sock;listen_sock.Accept(&new_sock);epoll.Add(new_sock, true);} else {// 如果是new_sock，就进行一次读写std::string req, resp;bool ret = output[i]->RecvNoBlock(&req);if (!ret) {// [注意！]需要把不用的socket关闭// 先后顺序别搞反。不过在epoll删除的时候其实就已经关闭socket了epoll.Del(output[i]);output[i]->Close();continue;}handler(req, &resp);output[i]->SendNoBlock(resp);printf("client %d req: %s, resp: %s\n", output[i]->GetFd(), req.c_str(), resp.c_str());}}}return true;}
private:std::string ip_;uint16_t port_;
};
