蓝桥杯框架-LED蜂鸣器继电器

一，新建工程文件

在桌面上新建一个文件夹：用于存放所有工程文件

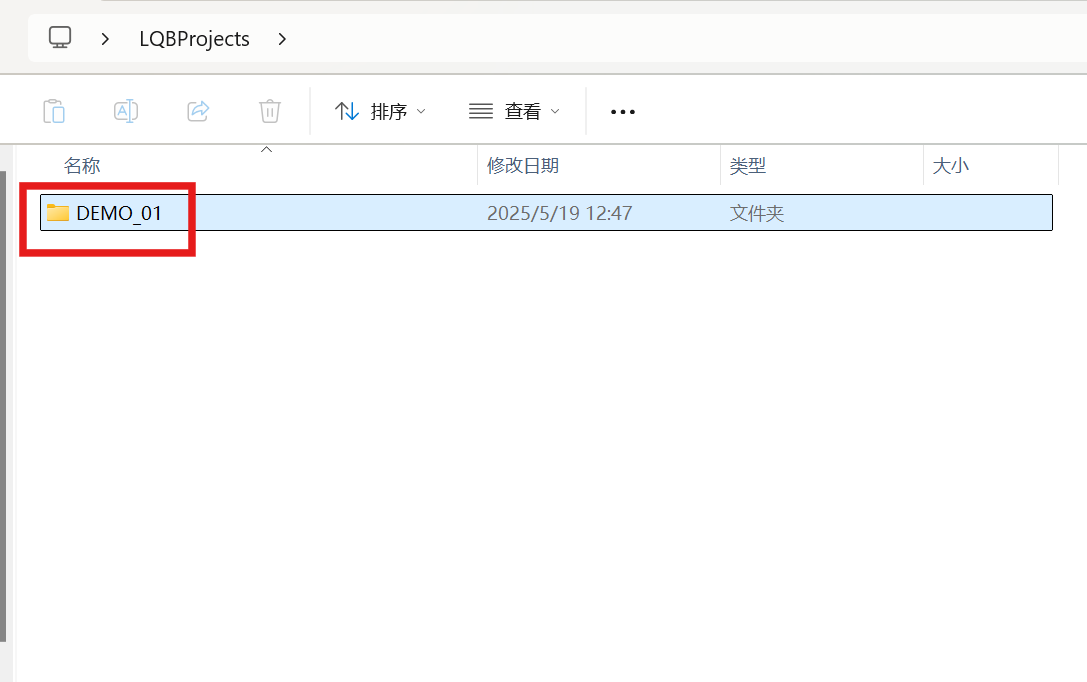

在文件夹中再建立一个文件夹DEMO_01：这是我们的第一个工程文件

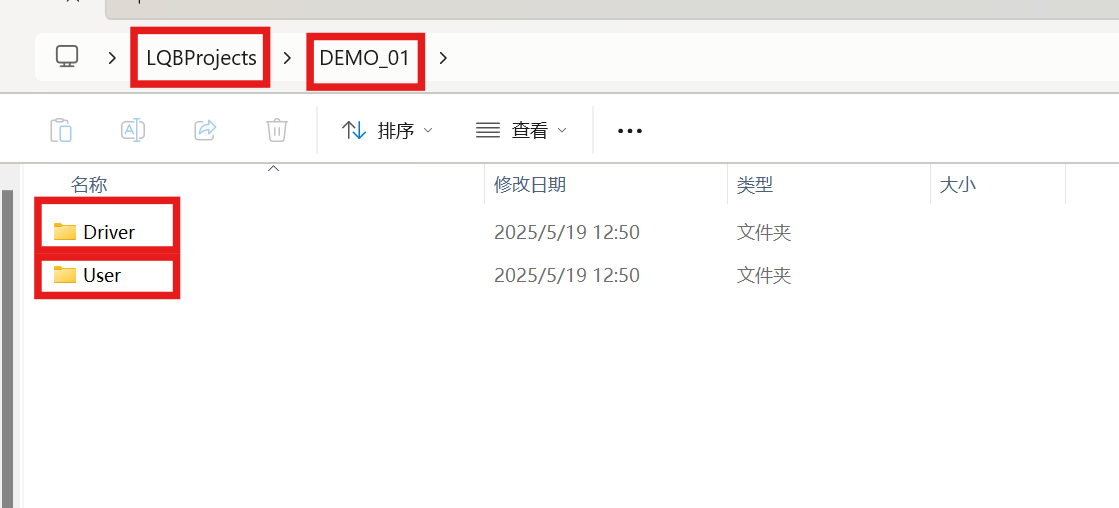

在第一个工程文件中建立以下文件夹：

Driver用于存放底层框架
User用于存放main.c和keil生成的文件

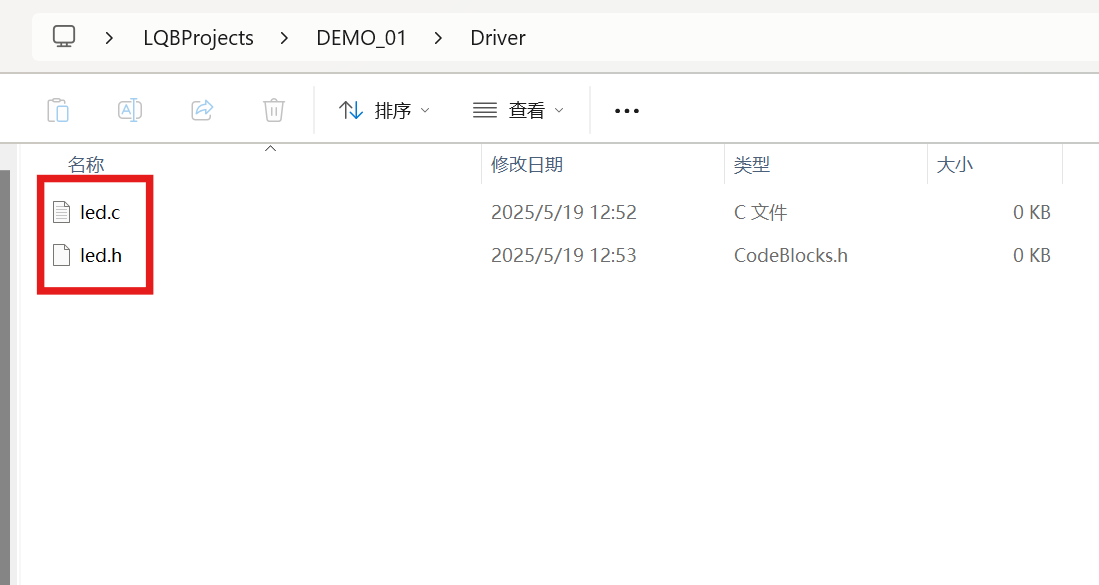

在Driver中添加led.c和led.h文件

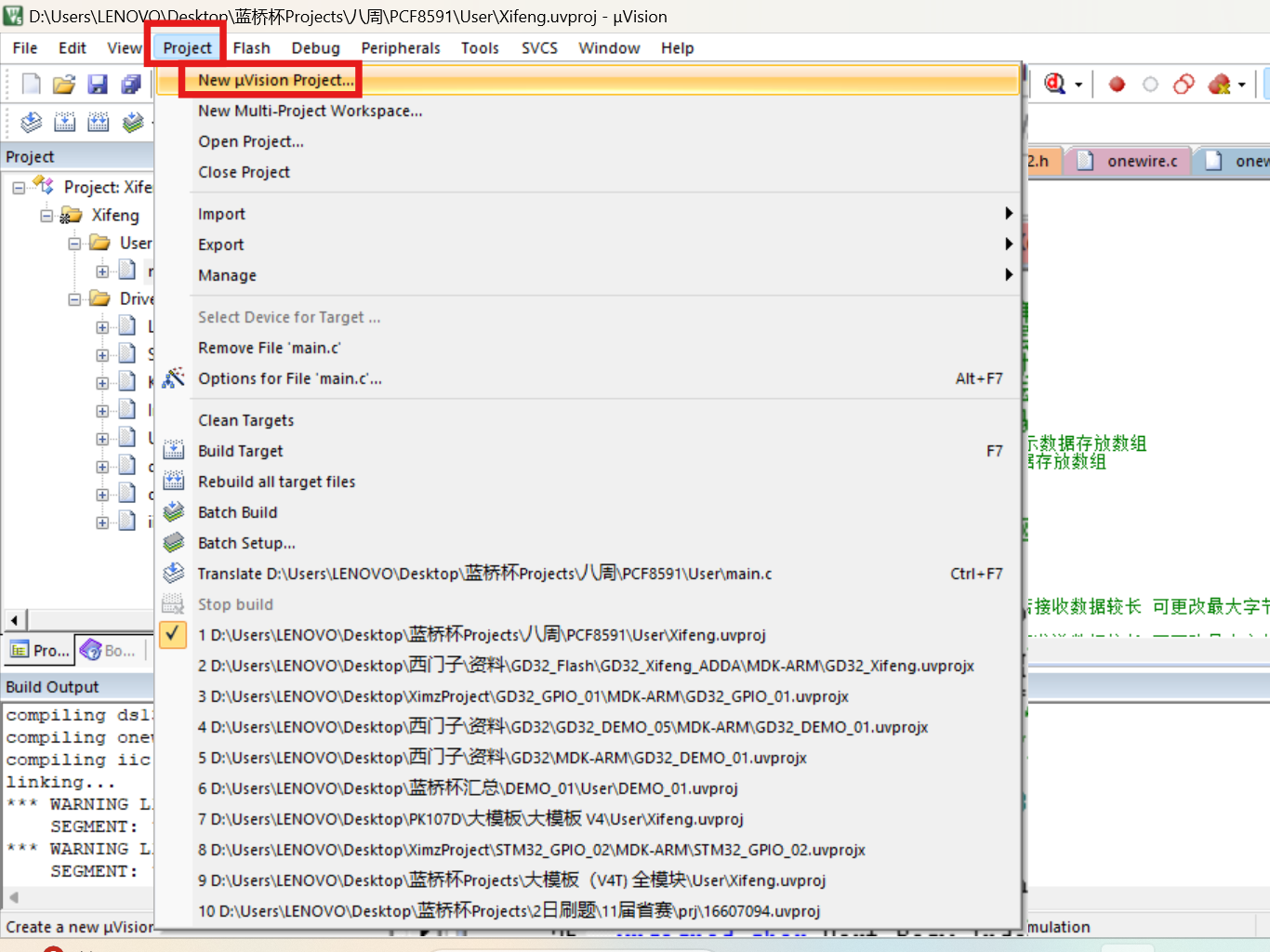

打开keil，按下图点击

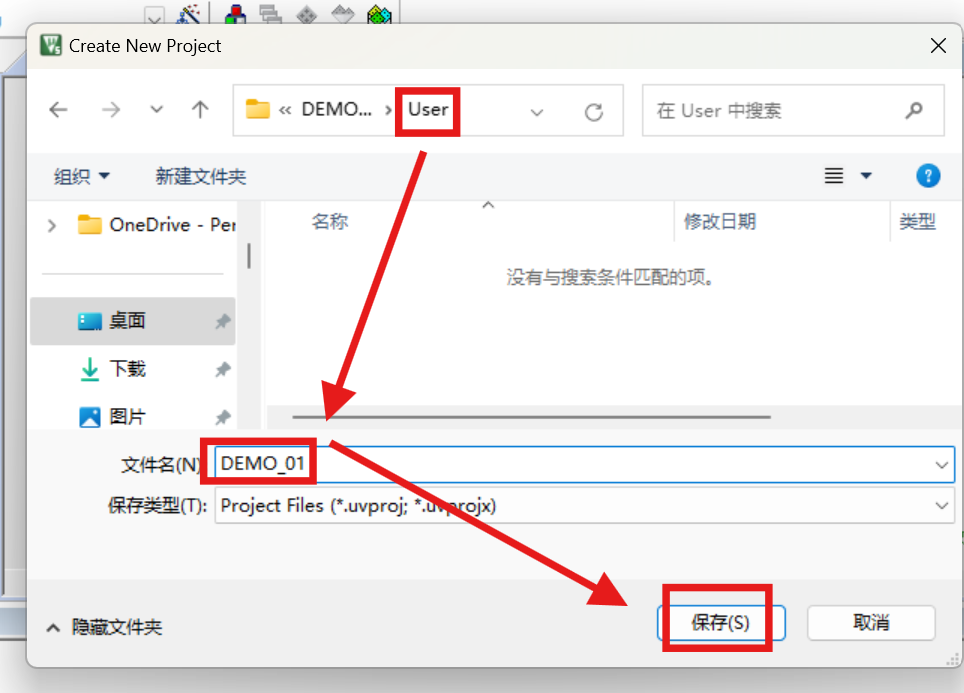

然后会跳出一个弹窗，在这里选择工程存放的位置，一定要点进User中，取工程名字为DEMO_01

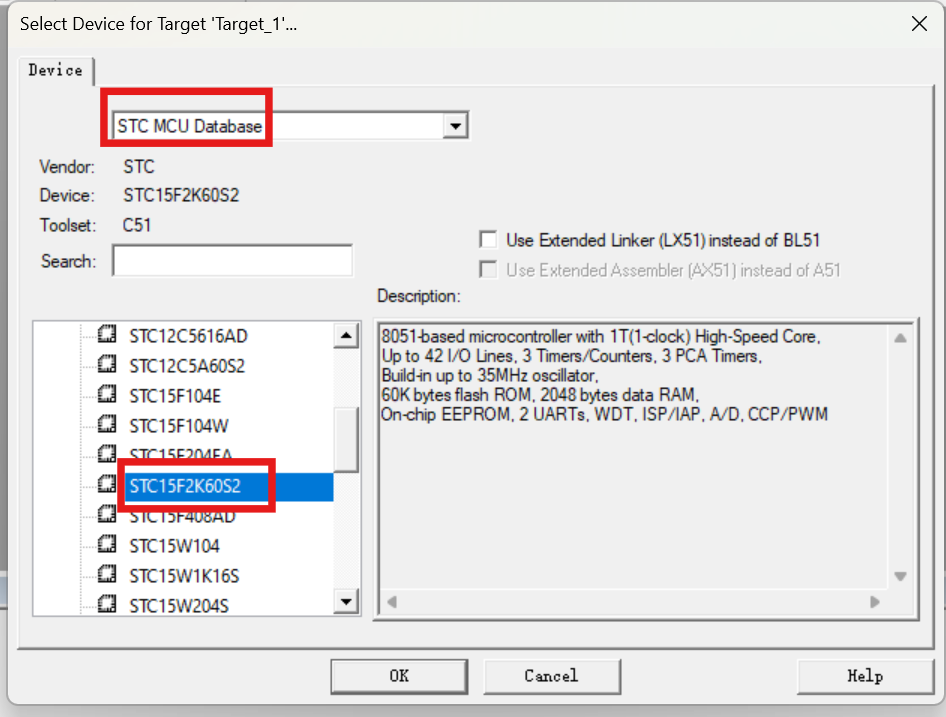

又会跳出一个选择芯片型号的弹窗：按下图选择芯片型号

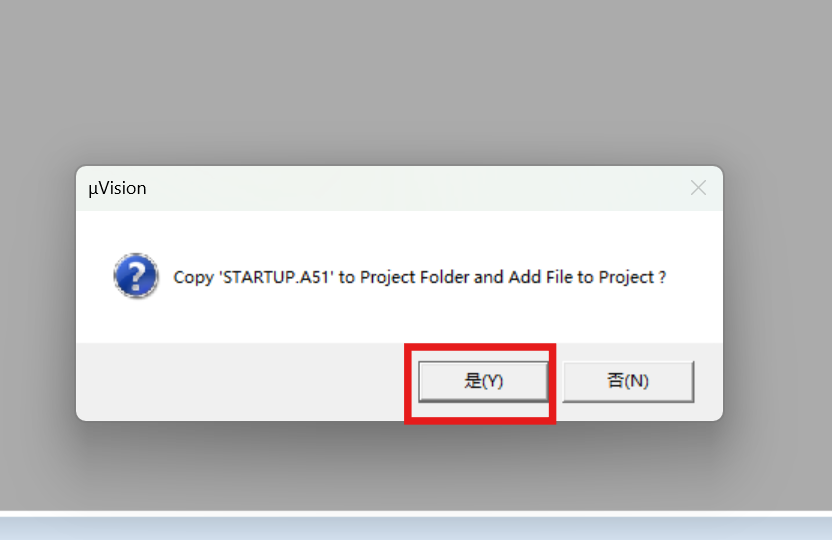

出现下图的情况点击“是”

二，配置keil

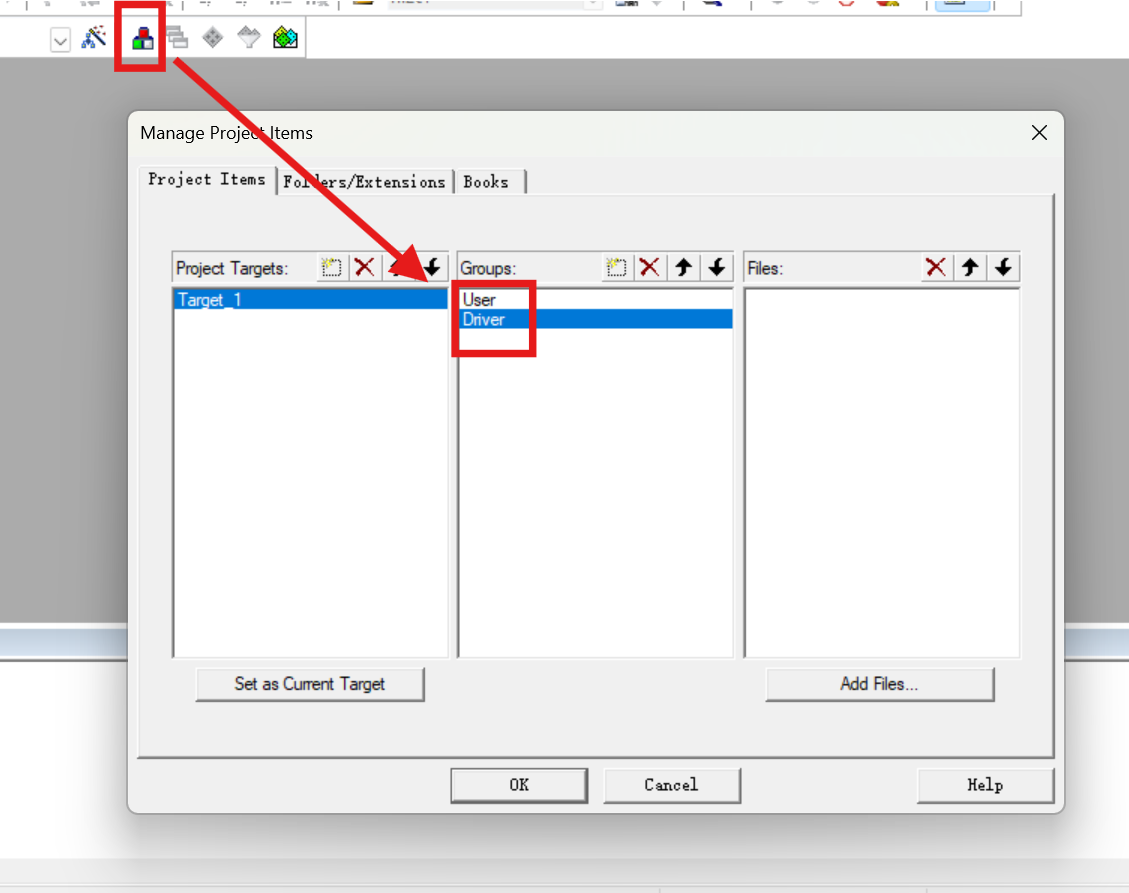

点击“品”，建立两个组：这两个组是和桌面上的对应的

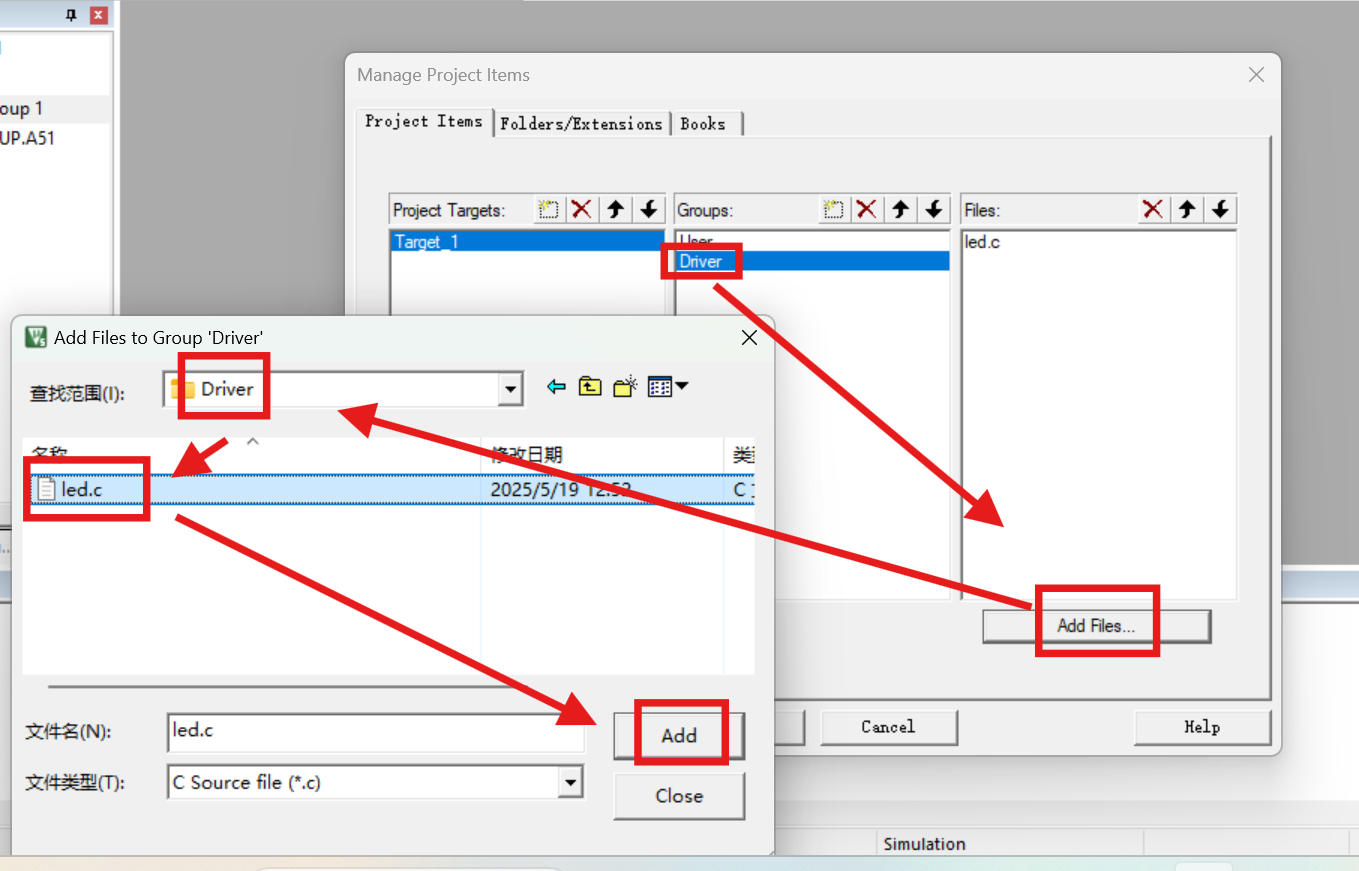

选中这个Driver，点击Add Files，找到桌面上的Driver，将led.c添加进来

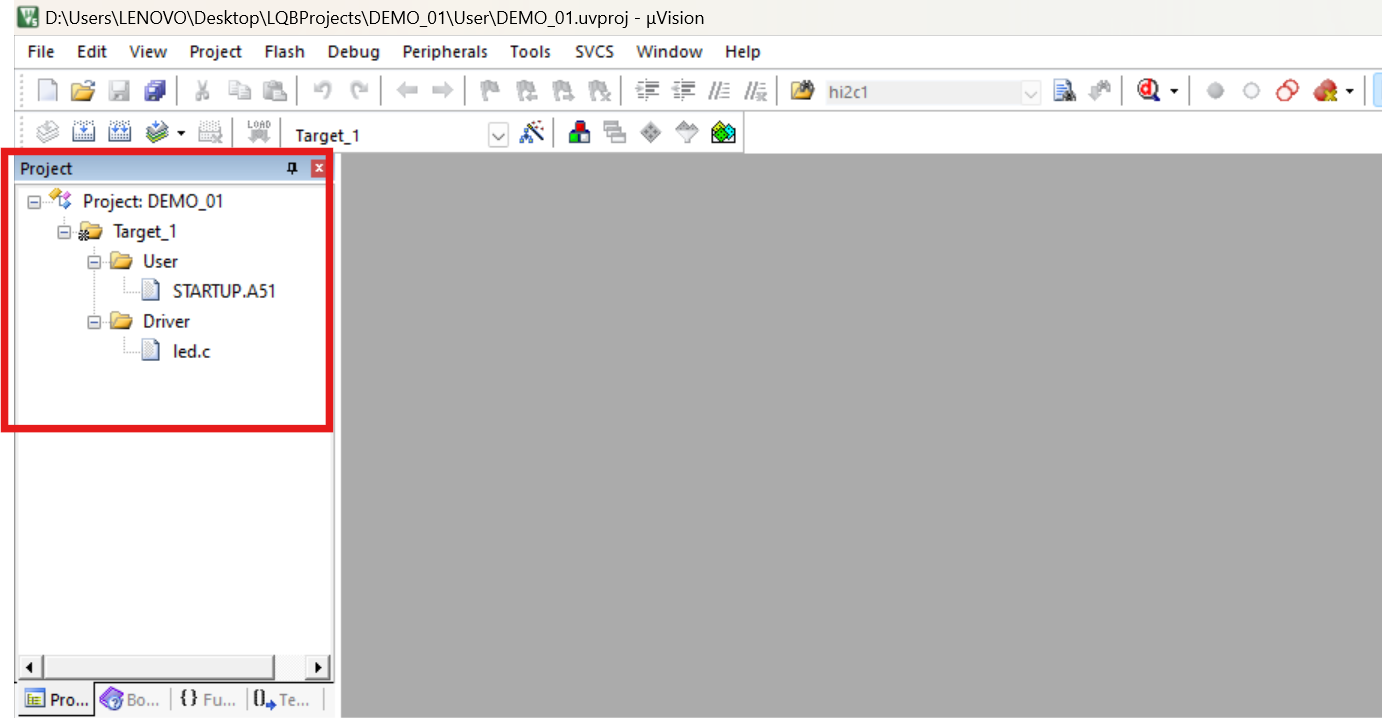

可以看到keil的文件管理：led.c已经添加进来了，那led.h怎么添加呢？

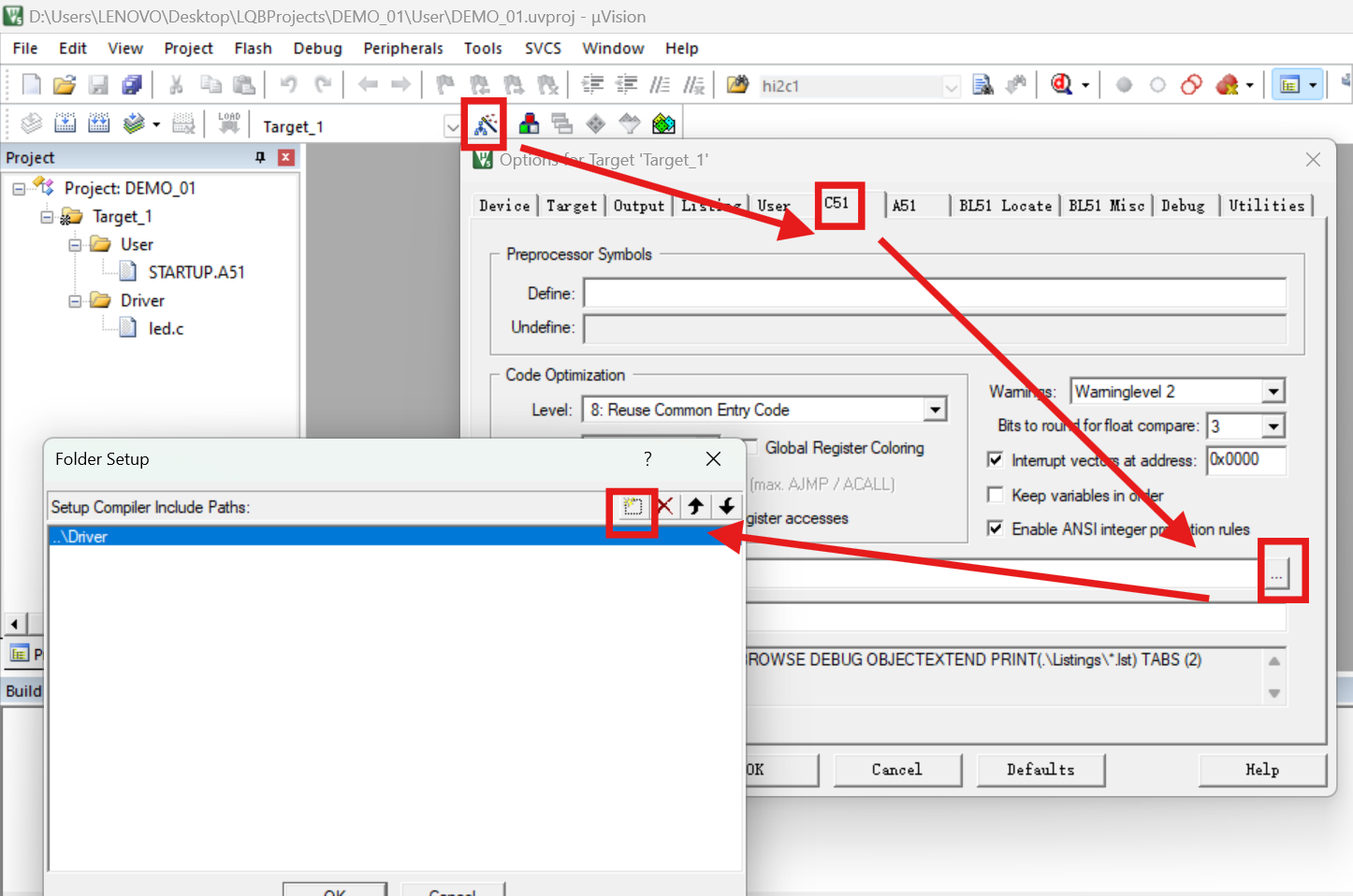

在扳手中添加，如下图：将led.h文件的上一级文件Driver添加进来即可

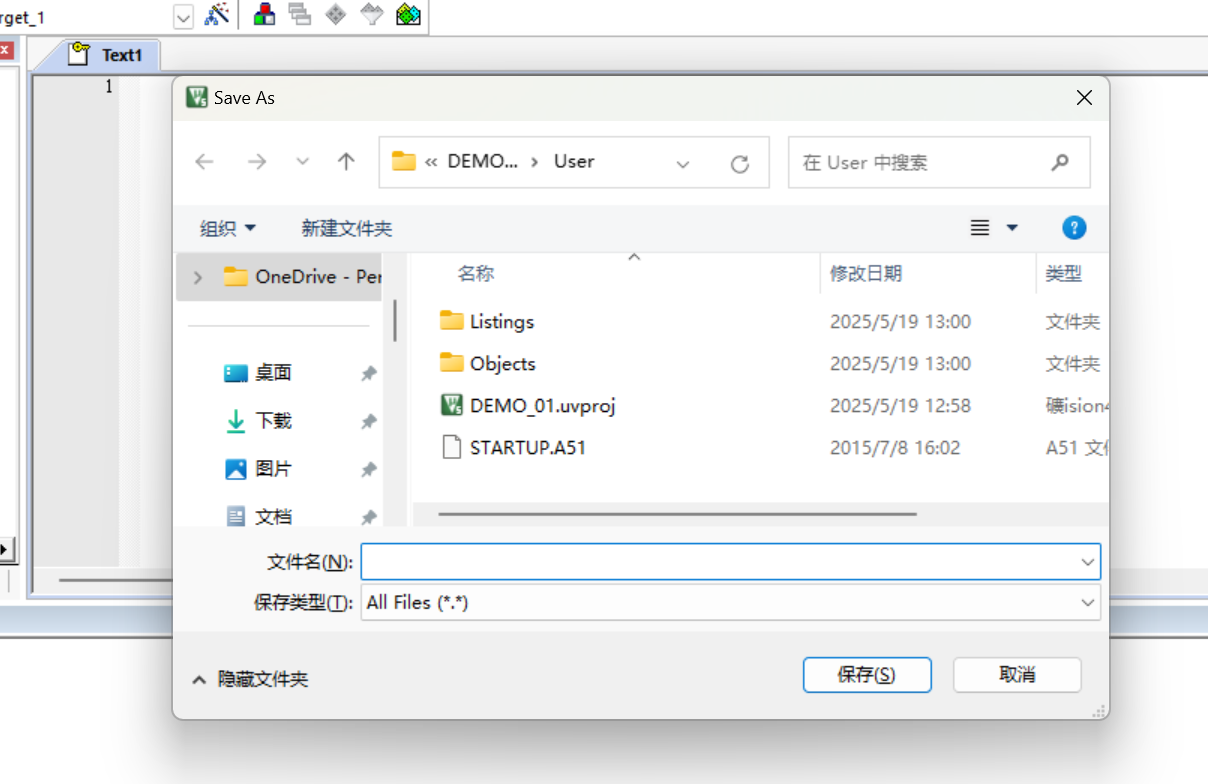

接下来添加main.c文件：Ctrl N+Ctrl S，出现以下界面

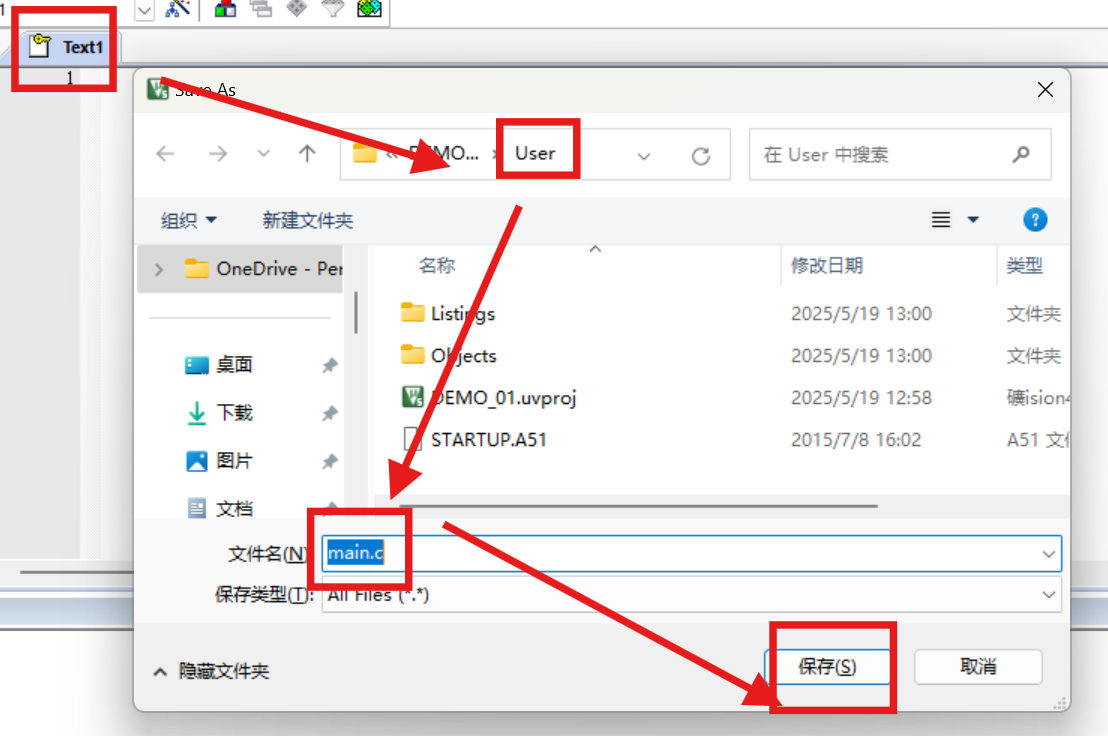

左上角的Text1是我们Ctrl N是生成的文件，我们将他保存在User下面，并且命名为main.c，如下图操作

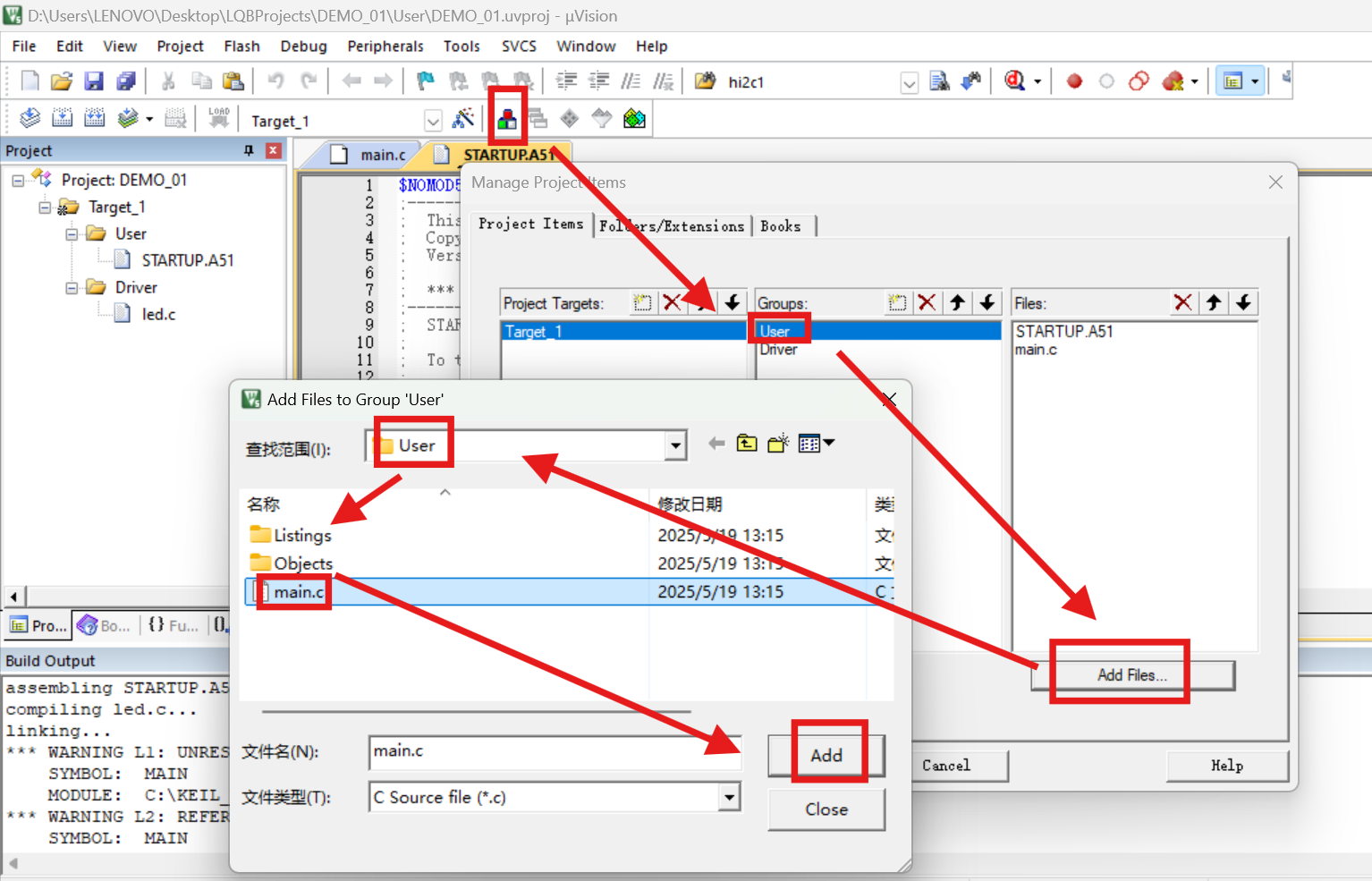

其实我们刚才只是将main.c添加到了桌面上，并没有添加到keil中：所有点击“品”，按下图操作

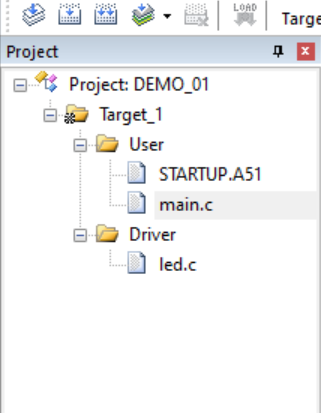

上面完成后出现下图就对了（因为led.c没有写东西，而且没有编译，所有led.h没有显现出来）

三，完善框架

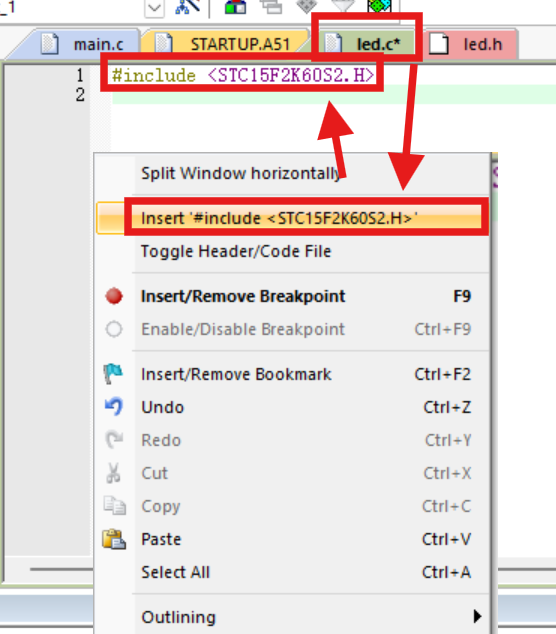

在.c文件中右键，导入头文件：keil自动帮我们加入了单片机的头文件，我们将他Ctrl X下来，粘贴到led.h中

如何进入led.h？

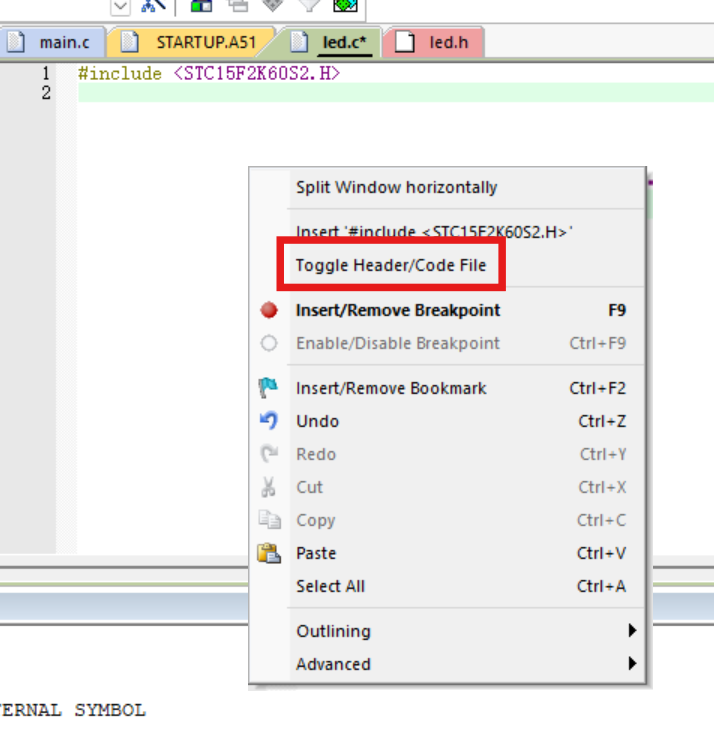

在.c文件中右键，按下图按键，就可以进入.h文件；
同理.h文件进入.c也是相同的操作

main.c中

/*头文件区域*/
#include <STC15F2K60S2.H>//单片机寄存器专用头文件
#include <Led.h>//Led底层驱动专用头文件/*变量声明区域*/
unsigned char Led_Pos;
unsigned char ucLed[8] = {0,0,0,0,0,0,0,0};//Led显示数据存放数组/*任务函数区域*/
void Led_Proc()
{}
/* 定时器0中断初始化函数 */
void Timer0Init(void)		//1毫秒@12.000MHz
{AUXR &= 0x7F;		//定时器时钟12T模式TMOD &= 0xF0;		//设置定时器模式TL0 = 0x18;		//设置定时初始值TH0 = 0xFC;		//设置定时初始值TF0 = 0;		//清除TF0标志TR0 = 1;		//定时器0开始计时ET0 = 1;    //定时器中断0打开EA = 1;     //总中断打开
}
/* 定时器0中断服务函数 */
void Timer0Server() interrupt 1
{  if(++Led_Pos== 8) Led_Pos= 0;Led_Disp(Led_Pos,ucLed[Led_Pos]);
}/* Main */
void main()
{Timer0Init();while (1){Led_Proc();}
}

led.c中

#include <Led.h>	//不频繁开关Led :防止电流响声和P0互斥，Seg没事void Led_Disp(unsigned char addr,enable)
{static unsigned char temp = 0x00;			//重复调用时不会赋初值static unsigned char temp_old = 0xff;if(enable)									//开-与1或  不变-与0或temp |= 0x01 << addr;else										//关-与0与  不变-与1与temp &= ~(0x01 << addr);if(temp != temp_old)						//temp改变才进入if{P0 = ~temp;								//对P0赋值P2 = P2 & 0x1f | 0x80;					//开译码器-开锁存器P2 &= 0x1f;								//关译码器-关锁存器temp_old = temp;						//使二者相等，下次temp改变才进入if}
}

led.h中

#include <STC15F2K60S2.H>void Led_Disp(unsigned char addr,enable);

框架移植完毕，我们可以随意操作led了：在框架中，Led_Proc函数是空的，加入以下三句话就可以点亮第一，三，四个led
