学习STC51单片机07（芯片为STC89C52RC）

震动控制警报器

需要添加警报器（代码还是和上面一样的，主要是接线）

红线和黑线是表示什么意思呢？

在继电器模块或电路板中，线缆颜色可能与引脚功能绑定：

• 红线：
  • 常连接 电源正极（VCC），为继电器线圈供电。
  • 或连接 COM 端（公共端） 的电源输入（如前文所述，电源通过 COM 端接入，再配合 NO/NC 触点控制负载）。
• 黑线：
  • 常连接 电源负极（GND） 或 继电器线圈的接地端。
  • 或作为 负载回路的零线 / 地线（如负载一端接 NO/NC，另一端通过黑线接地）。

注意：继电器的引脚功能需以说明书或电路图为准，不同厂商可能有差异。

我们需要黑线连接到一起，红线的话电源的红线连接继电器的com端，警报器的红线连接继电器的NO端

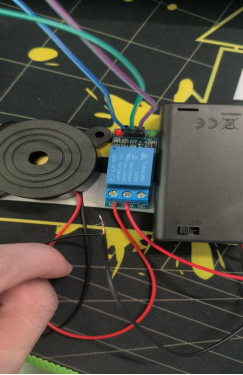

        看这个图就很清楚了，就假设那个蓝色的是警报器，黑线连接电源，红线连接继电器的NO端，电源的话也是红线连接继电器的com端

电源接到 COM 端主要基于以下原理：

提供电位参考

在电路中，COM 端常作为公共端（Common Terminal ） ，可看作是一个电位参考点 。如同在电子系统里，需要一个基准电位，让其他元件的电位与之相对，从而确保各元件能在稳定的电位关系下工作 。比如在运算放大器电路中，常将 COM 端作为参考电压点，输入信号以其为基准进行测量和分析 。

构建电流回路

电路正常工作需形成完整的电流回路 。电源连接到 COM 端，配合继电器的常开（NO ）或常闭（NC ）触点，能实现电流的通断控制 。例如在继电器控制灯泡的电路中，当电源接在 COM 端，灯泡接在 NO 端，继电器未通电时，COM 与 NO 断开，灯泡不亮；继电器通电后，COM 与 NO 接通，电流从电源出发，经 COM、NO 到灯泡，再回到电源负极，灯泡发光 。

实现控制逻辑

继电器的 COM 端与 NO、NC 触点组合，可实现多种控制逻辑 。将电源接到 COM 端，能根据实际需求，在继电器动作（或不动作 ）时让负载得电或失电 。以门禁系统为例，电磁锁连接在 NC 和 COM 端，正常情况下 COM 与 NC 连通，电磁锁通电吸合；当继电器动作时，COM 与 NO 连通，电磁锁断电，门被打开 。

简化电路设计

多个电路元件或分支电路可通过 COM 端共用电源，减少布线数量和复杂度 。在大型电气控制系统中，众多继电器、传感器等设备可借助 COM 端共享电源参考点，使布线更加规整有序，也便于后续的故障排查和维护 。

接下来就是介绍这个继电器的原理了，点击移步到这个文章（也我写的o）
