【物联网】 ubantu20.04 搭建L2TP服务器

部署篇

序言

为了是两个客户端在同一个网络内，需要找一台服务器，搭建一个L2TP服务器，通过L2TP使两个客户端在同一个网络内,为什么要搭建，主要是解决例如员工出差后，还需要连接公司内网资源的问题，本文主要是为了解决多个设备通过连接L2TP在同一个网络内。本文采用l2tp协议协议来搭建

• 最初使用pptp协议，接入有人设备(某个品牌)，发现pptp协议客户端连接服务器一直失败，不得以换一种协议，选择的l2tp协议
• pptp协议也不太安全，所以综合考虑选的l2tp协议

准备

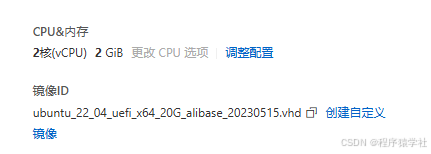

• 阿里云服务器一台，也可以使用虚拟机

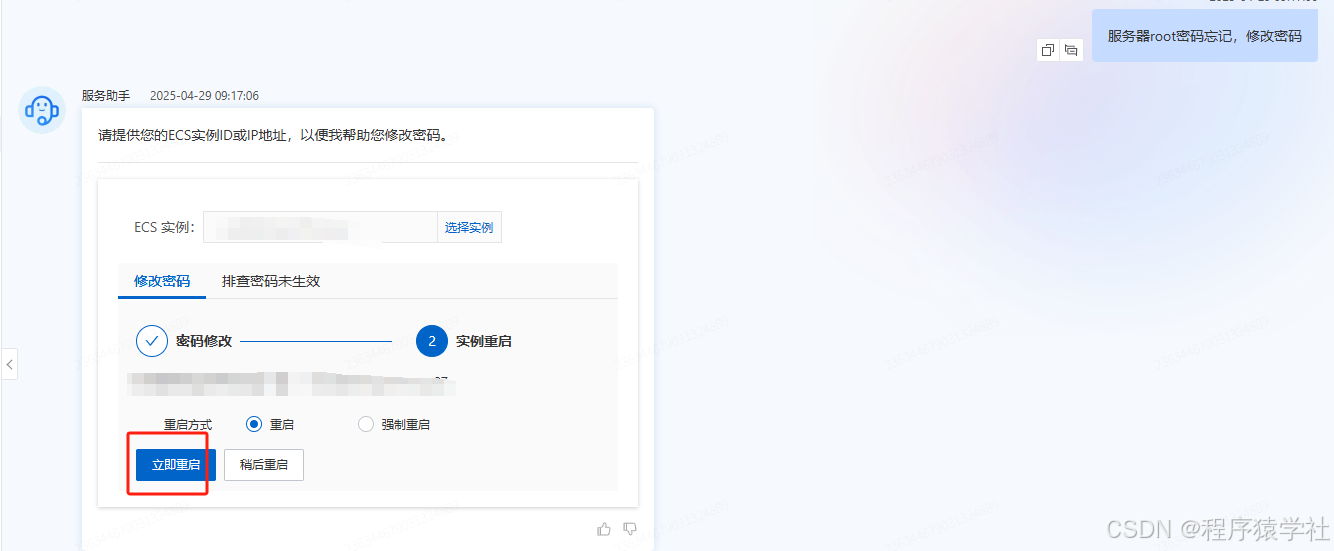

重置服务器root密码

由于该服务器购买后，未登录过，通过远程连接，先重置密码

• 点击立即重启

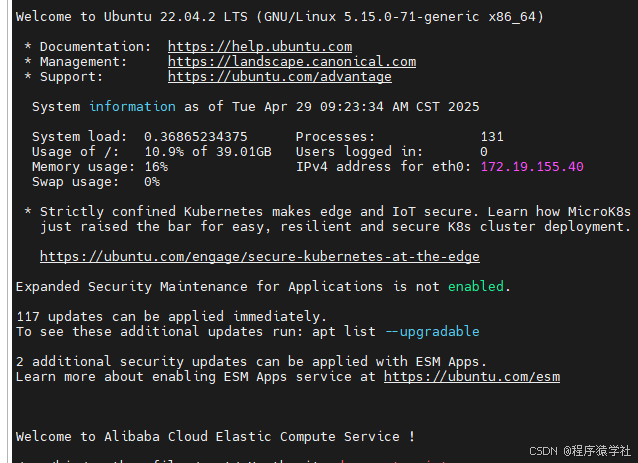

通过MobaXterm连接服务器

L2TP搭建

sudo apt update
##安装服务器端
sudo apt install xl2tpd ppp

xl2tpd.conf配置

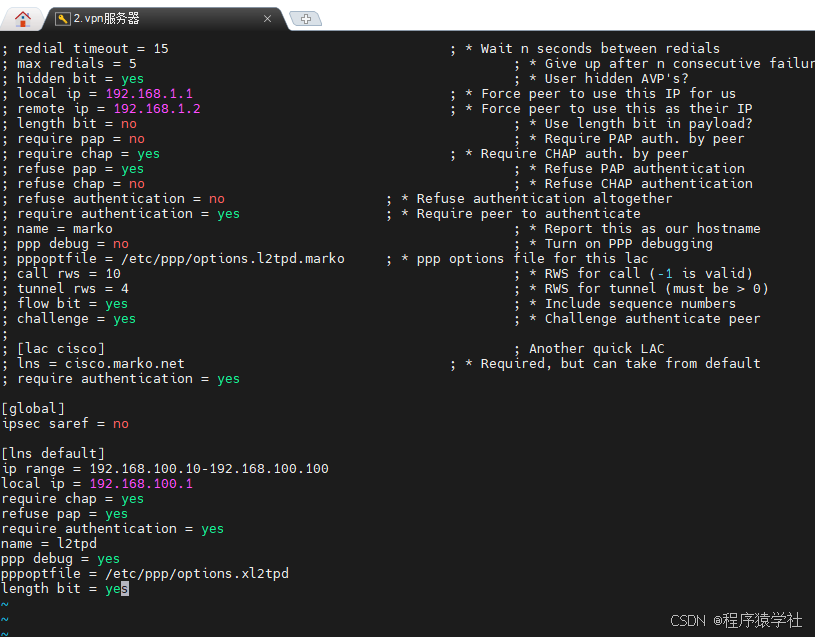

vim /etc/xl2tpd/xl2tpd.conf###对应的内容，直接复制到最后面[global]
ipsec saref = no[lns default]
ip range = 192.168.100.10-192.168.100.100
local ip = 192.168.100.1
require chap = yes
refuse pap = yes
require authentication = yes
name = l2tpd
ppp debug = yes
pppoptfile = /etc/ppp/options.xl2tpd
length bit = yes

• range表示给客户端分配ip的范围，这里是10到100
• authentication 是否开启身份认证
• chap pap 都是协议安全认证
• debug = yes 启用PPP调试


options.xl2tpd

# 修改配置，在后面增加这段

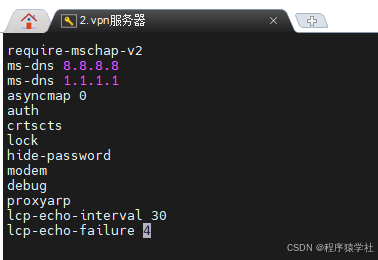

vim /etc/ppp/options.xl2tpd###增加下面这段
require-mschap-v2
ms-dns 8.8.8.8
ms-dns 1.1.1.1
asyncmap 0
auth
crtscts
lock
hide-password
modem
debug
proxyarp
lcp-echo-interval 30
lcp-echo-failure 4

• require-mschap-v2 身份认证的协议，一般都是这个版本，除非是很老的设备
• ms-dns 是云的相关dns，都行

设置账号和密码

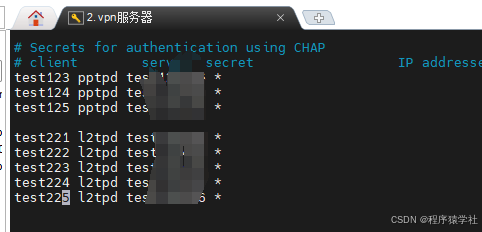

#设置账号和密码
vim /etc/ppp/chap-secretstest221 l2tpd 123456 *
test222 l2tpd 123456 *
test223 l2tpd 123456 *
test224 l2tpd 123456 *
test225 l2tpd 123456 *

• test221 是账号
• l2tpd 是协议 如果是pptpd说明是pptp协议
• 123456是密码，用户自己设置
• • 说明是没有限制ip，该用户名可以从任何 IP 地址连接到服务器


常用

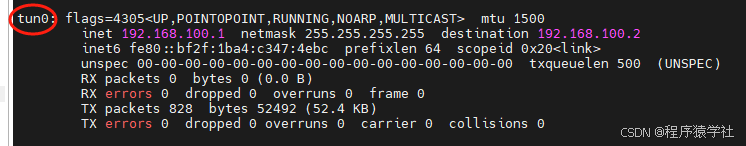

输入ifconfig

• tun0是我的网卡

#开启转发
echo "net.ipv4.ip_forward = 1" | sudo tee -a /etc/sysctl.conf
sudo sysctl -p#设置 NAT（我的出口网卡是 tun0）
iptables -t nat -A POSTROUTING -o tun0 -j MASQUERADE###重启
sudo systemctl restart xl2tpd#启用
sudo systemctl enable xl2tpd

测试

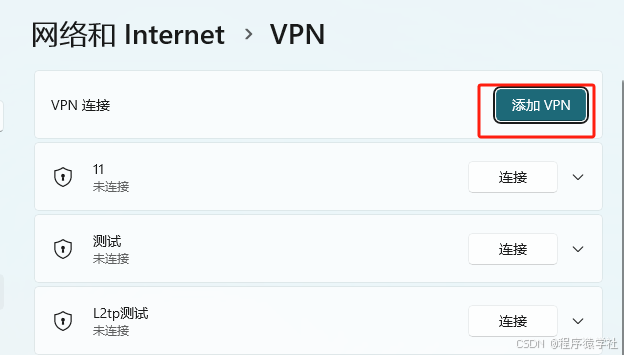

window自带连接方式

右下角输入,选择

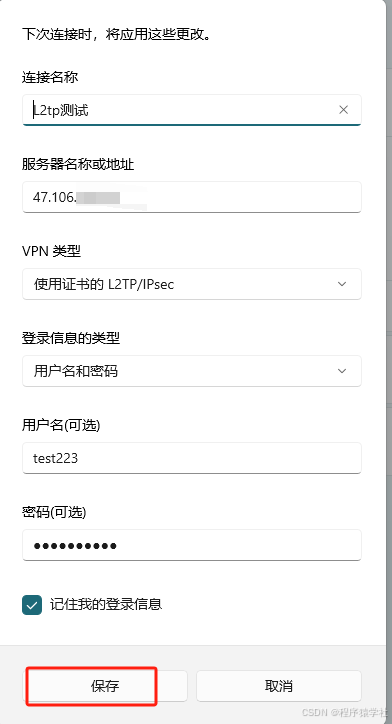

• 输入服务器ip、用户名和密码

#查看l2tp协议，确定连接数ps -ef|grep l2tp

说明连接成功

有人设备接入L2TP

输入192.168.1.1 账号和密码一般都是root/root

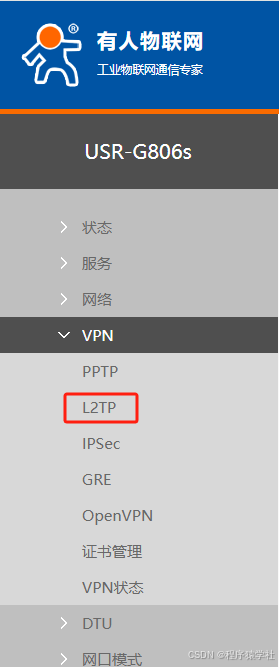

选择L2TP方式，pptp协议接入失败后，我才换L2TP方式

• 输入ip、账号、密码，忘记截图了，点击应用并保存

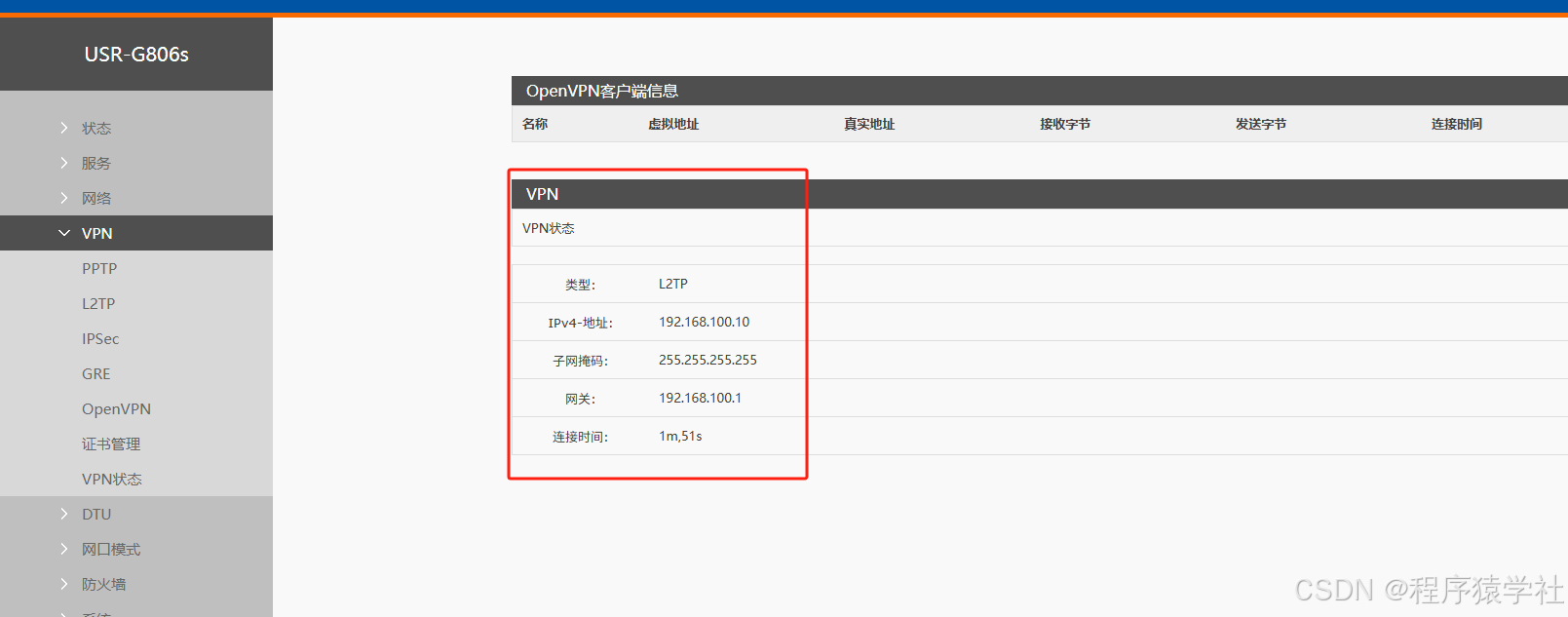

• 点击状态

• 说明L2TP客户端连接L2TP服务器成功
• 同样的步骤，想办法把2个有人设备，跟电脑在同一个网段内(室外一般都是通过4g卡)
• 有人设备(这是某个品牌的设备)，从公司网络进来，插在wan口
• 再从一跟网线连到某个主机，这样，主机就可以通过192.168.1.1进入有人的管理界面

ip分配

有人设备1 公司网线查到wan口 192.168.100.10
有人设备2 公司网线查到wan口 192.168.100.11
公司某个PC电脑 插上网线 192.168.100.12 window自带L2TP方式连接

• 这个ip是随机按我们在L2TP设置的范围，分配的

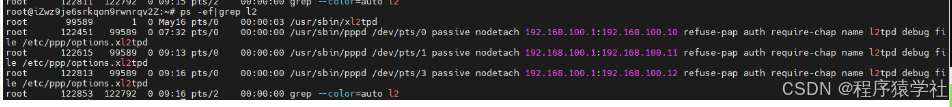

• 说明有3台L2TP客户端连上L2TP服务器

• 能互相ping通，说明大家都在同一个网络内
