【matlab技巧】通过手绘的方法设计二维运动轨迹，附MATLAB程序

news 来源：原创 2025/5/18 11:39:46

在这里插入图片描述

代码提供了一种直观的方式来使用鼠标在图形窗口中绘制线条，同时能够记录并显示用户绘制的轨迹坐标。用户通过左键点击绘制点，右键点击结束绘制，适合用于简单的图形交互和数据可视化。

文章目录

代码作用
运行
MATLAB源代码
代码详解

代码作用

这段 MATLAB 代码实现了一个简单的图形绘制工具，用户可以通过鼠标在图形窗口中绘制线条。

运行

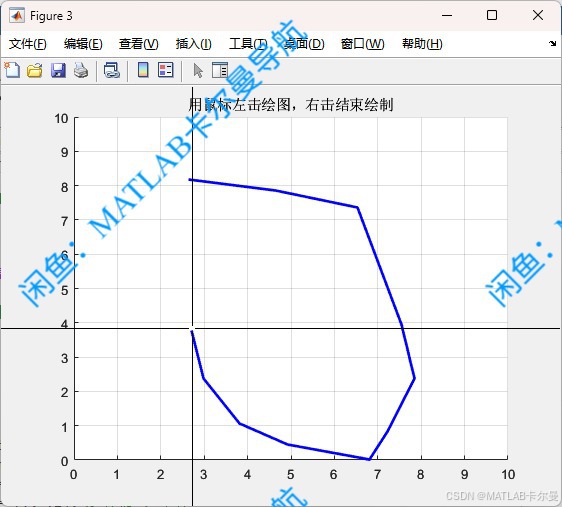

运行程序后，在出现的窗口上使用鼠标左击绘制需要的轨迹：

在这里插入图片描述

右击完成绘制后，命令行会输出轨迹中各点的坐标：

在这里插入图片描述

同时变量x和y也会存储上述数据。

MATLAB源代码

clc;clear;close all;
% 创建新图形窗口
figure;
axis([0 10 0 10]); % 设置坐标轴范围
grid on;
title('用鼠标左击绘图，右击结束绘制');% 初始化坐标数组
x = [];
y = [];% 鼠标绘图
hold on;
while true[xi, yi, button] = ginput(1); % 获取鼠标点击的一个点if isempty(button) || button == 1 % 左键点击x = [x; xi]; % 存储 x 坐标y = [y; yi]; % 存储 y 坐标plot(x, y, 'b-', 'LineWidth', 2); % 绘制线elseif button == 3 % 右键点击结束break; % 退出循环end
end
hold off;% 显示轨迹的 XY 坐标
disp('轨迹的 XY 坐标:');
disp([x, y]); % 打印坐标

代码详解

创建图形窗口：
- figure;：打开一个新的图形窗口。
设置坐标轴：
- axis([0 10 0 10]);：设置坐标轴的范围为 x 轴和 y 轴都在 0 到 10 之间。
- grid on;：启用网格线，方便用户查看坐标。
设置标题：
- title('用鼠标左击绘图，右击结束绘制');：为图形添加标题，提示用户如何使用该工具。
初始化坐标数组：
- x = []; 和 y = [];：初始化两个空数组，用于存储鼠标点击的 x 和 y 坐标。
绘图循环：
- hold on;：允许在同一图形上绘制多条线。
- while true：进入一个无限循环，等待用户输入。
  - [xi, yi, button] = ginput(1);：使用 ginput 函数获取用户点击的鼠标坐标（xi, yi）和按钮状态（button）。
  - if isempty(button) || button == 1：检查是否左键点击（button == 1）。
    - x = [x; xi]; 和 y = [y; yi];：将新点击的坐标添加到数组中。
    - plot(x, y, 'b-', 'LineWidth', 2);：绘制当前的线条，使用蓝色（‘b-’）和线宽为 2。
  - elseif button == 3：检测右键点击（button == 3）。
    - break;：退出循环，结束绘制。
结束绘制：
- hold off;：停止在同一图形上绘制。
显示坐标：
- disp('轨迹的 XY 坐标:');：打印提示信息。
- disp([x, y]);：输出用户绘制的所有坐标。
