128.在 Vue 3 中使用 OpenLayers 实现绘制矩形截图并保存地图区域

📌 本文将介绍如何在 Vue 3 中使用 OpenLayers 实现：
1）用户可在地图上绘制矩形；
2）自动截取该区域地图为图片；
3）一键保存为本地 PNG 图片。

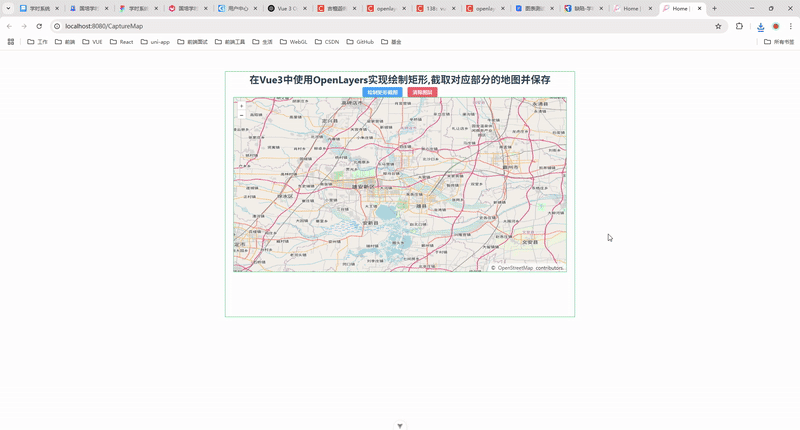

✨效果如下图所示

---

🧠一、前言

在地图类 Web 应用中，我们经常有这样的需求：

• 想截取某个区域的地图；

• 想让用户自由框选区域后下载；

• 或作为报告附图、图片处理的输入。

本文就带大家用 Vue 3 + OpenLayers 来实现“绘制矩形并截图保存”功能，完整、实用、即插即用。

---

🔧二、核心技术栈

技术	说明
Vue 3	前端框架，使用 Composition API
OpenLayers	地图引擎，支持绘制、图层操作等
Element Plus	UI 组件库，用于按钮控制

---

📦三、项目初始化

推荐使用 Vite 快速构建 Vue 3 项目：

npm create vite@latest vue3-openlayers-demo --template vue
cd vue3-openlayers-demo
npm install

安装必要依赖：

npm install ol element-plus

在 main.js 中引入 Element Plus：

import ElementPlus from 'element-plus' import 'element-plus/dist/index.css' app.use(ElementPlus)

---

✍️四、完整实现代码（Composition API 写法）

我们将完整功能封装在一个组件中，以下为 MapScreenshot.vue 代码：

<!--* @Author: 彭麒* @Date: 2025/5/15* @Email: [e-mail]* @Description: 此源码版权归吉檀迦俐所有，可供学习和借鉴或商用。-->
<template><div class="container"><div class="w-full flex justify-center flex-wrap"><div class="font-bold text-[24px]">在Vue3中使用OpenLayers实现绘制矩形,截取对应部分的地图并保存</div></div><h4><el-button type="primary" size="small" @click="drawBox">绘制矩形截图</el-button><el-button type="danger" size="small" @click="clearSource">清除图层</el-button></h4><div id="vue-openlayers"></div></div>
</template><script setup>
import { onMounted, ref } from 'vue'import 'ol/ol.css'
import { Map, View } from 'ol'
import TileLayer from 'ol/layer/Tile'
import VectorLayer from 'ol/layer/Vector'
import OSM from 'ol/source/OSM'
import VectorSource from 'ol/source/Vector'
import Draw, { createBox } from 'ol/interaction/Draw'
import { Style, Fill, Stroke } from 'ol/style'// 创建响应式引用
const map = ref(null)
const draw = ref(null)
const source = new VectorSource({ wrapX: false })// 初始化地图
const initMap = () => {const raster = new TileLayer({source: new OSM(),})const vector = new VectorLayer({source,style: new Style({fill: new Fill({color: 'rgba(0,0,0,0)',}),stroke: new Stroke({color: 'darkgreen',width: 2,}),}),})map.value = new Map({target: 'vue-openlayers',layers: [raster, vector],view: new View({projection: 'EPSG:4326',center: [116.1206, 39.034996],zoom: 10,}),})
}// 清除图层
const clearSource = () => {source.clear()
}// 绘制矩形并截图保存
const drawBox = () => {if (draw.value) {map.value.removeInteraction(draw.value)}draw.value = new Draw({source,type: 'Circle',geometryFunction: createBox(),})map.value.addInteraction(draw.value)draw.value.on('drawend', (e) => {if (draw.value) {map.value.removeInteraction(draw.value)}map.value.renderSync()const extent = e.feature.getGeometry().getExtent()const leftTop = map.value.getPixelFromCoordinate([extent[0], extent[3]])const bottomRight = map.value.getPixelFromCoordinate([extent[2], extent[1]])const width = Math.abs(bottomRight[0] - leftTop[0])const height = Math.abs(bottomRight[1] - leftTop[1])const minx = leftTop[0]const miny = leftTop[1]const mapCanvas = document.getElementsByClassName('ol-layer')[0].children[0]const ctx = mapCanvas.getContext('2d')const imageData = ctx.getImageData(minx, miny, width, height)const canvas = document.createElement('canvas')canvas.width = widthcanvas.height = heightcanvas.getContext('2d').putImageData(imageData, 0, 0)const dataUrl = canvas.toDataURL()const link = document.createElement('a')link.download = '我的图片.png'link.href = dataUrllink.click()})
}onMounted(() => {initMap()
})
</script><style scoped>
.container {width: 840px;height: 590px;margin: 50px auto;border: 1px solid #42B983;
}
#vue-openlayers {width: 800px;height: 420px;margin: 0 auto;border: 1px solid #42B983;position: relative;
}
</style>

---

🎁五、功能说明

功能	说明
绘制矩形	鼠标在地图拖动绘制一个矩形区域
截图区域	自动计算该区域对应的 canvas 像素范围
保存图片	提取该 canvas 区域内容，生成 PNG 并下载
清除图层	一键清空绘制的图形，保持地图干净

---

🧩六、关键技术解析

✅ createBox() 与 Draw

import { createBox } from 'ol/interaction/Draw'

• createBox() 是一个 geometryFunction，配合 type: 'Circle' 使用时，会把圆形绘制转换为矩形绘制。

• 非常巧妙地实现了“绘制矩形”的能力！

✅ getPixelFromCoordinate() 实现截图区域定位

将地理坐标转换为像素坐标，才能从 canvas 中精确提取图像：

map.getPixelFromCoordinate([x, y])

---

🧪七、实测效果截图

---

🔚八、总结

本文介绍了如何在 Vue 3 中集成 OpenLayers，并实现一个非常实用的截图保存功能。通过绘制矩形，可以对地图任意区域进行截图提取，非常适合：

• 地图分析应用；

• 地理标注报告；

• 自定义地图素材裁剪；

---
