东芝新四款产品“TB67Z830SFTG、TB67Z830HFTG、TB67Z850SFTG、TB67Z850HFTG系列三相栅极驱动器ic三相栅极驱动器IC

支持用于电动工具、吸尘器、工业机器人等的三相无刷DC电机
东芝电子设备与存储公司(简称“东芝”)推出了TB67Z83xxFTG系列三相栅极驱动器ic的四个产品和TB67Z85xxFTG系列三相栅极驱动器IC的四个产品，用于消费和工业设备的三相无刷DC电机。通过将新产品与作为电机控制器的微控制器和MOSFETs相结合，可以驱动无刷DC电机用于各种应用，从而提供完整的解决方案。 新产品具有内置电路，可以驱动三相高端和低端MOSFETs。外部MOSFETs的栅极驱动电流可以设置在10mA到1A之间[1](峰值)用于源电流，从20mA到2A[1](峰值)表示吸收电流。VM电源电压[2]可用于8至75V的宽工作范围和VDRAIN电压[3]可在6至75V的宽工作范围内使用。这允许诸如电动工具、清洁器和工业机器人的广泛应用。此外，最大电源电流(待机)为1μA，从而为电池驱动的应用提供低功耗并延长待机时间。此外，内置的各种保护功能提高了系统的可靠性。除了欠压闭锁和器件本身的热关断电路等保护功能外，新产品还具有栅极驱动电压故障检测和过流检测功能，以保护外部MOSFETs。
四款新产品“TB67Z833SFTG、TB67Z833HFTG、TB67Z853SFTG和TB67Z853HFTG”内置三通道电流检测放大器，可通过减少外部元件节省电路板空间。 ​​​​​​​还有四款产品“TB67Z830SFTG、TB67Z830HFTG、TB67Z850SFTG、TB67Z850HFTG”不含电流感测放大器，满足其他应用要求。 东芝将继续为广泛的应用开发产品，并提供有助于简化设计、减少电路板面积和降低总成本的整体解决方案。
注意事项:
[1]实际可用的驱动电流值受到环境温度和电源电压等工作条件的限制。
[2]IC的电源电压
[3]电机的电源电压

应用程序
无绳电动工具
无绳吸尘器
机器人
泵
 鼓风机等
特点
为三相无刷DC电机提供整体解决方案 宽工作范围 VM电源电压:8至75V VDRAIN电压:6至75V 外部MOSFETs的栅极驱动电流:流向1A的源电流为10mA(峰值)，流向2A的吸电流为20mA(峰值) 内置各种保护功能:欠压闭锁、热关断电路、栅极驱动电压故障检测、过流保护等。 低电源电流(待机):ISTBY(我伏特计+IVDRAIN)=1μA(最大值)
功能解释

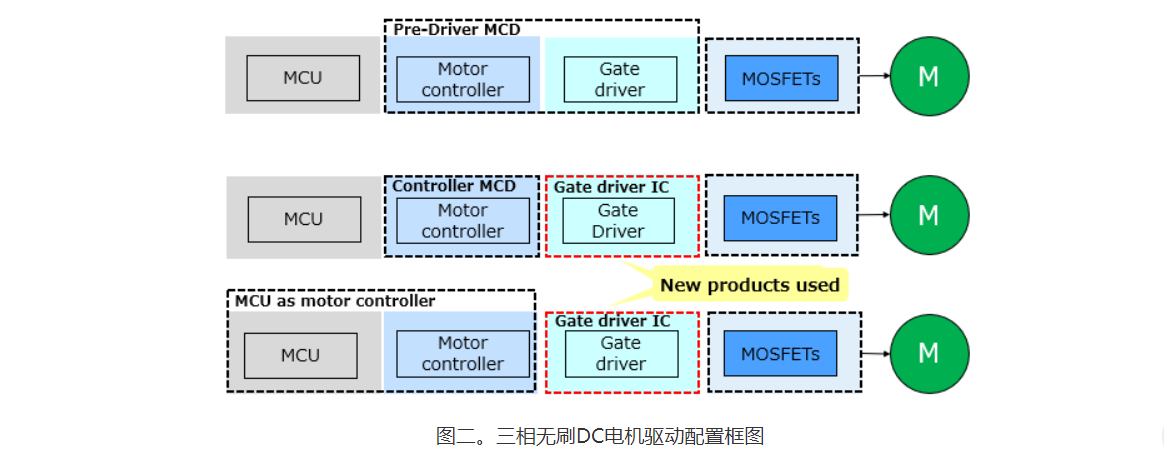

1.为三相无刷DC电机提供整体解决方案 图二。三相无刷DC电机驱动配置框图 当驱动具有微控制器作为电机控制器、栅极驱动器IC和MOSFETs的配置的三相无刷DC电机时，东芝的产品线以前不包括栅极驱动器IC。因此，东芝推出了新的栅极驱动器IC，并扩大了产品阵容，为各种三相无刷DC电机提供整体解决方案。

2.宽工作范围
VM电源电压(用于IC的电源电压)可以在从8到75V的宽工作范围内使用，而VDRAIN电压(用于电机的电源电压)可以在从6到75V的宽工作范围内使用。此外，外部MOSFETs的栅极驱动电流可以设置为10mA至1A(峰值)的源电流和20mA至2A(峰值)的吸电流。
新产品可用于各种应用，如电动工具、清洁器和工业机器人。

3.内置各种保护功能

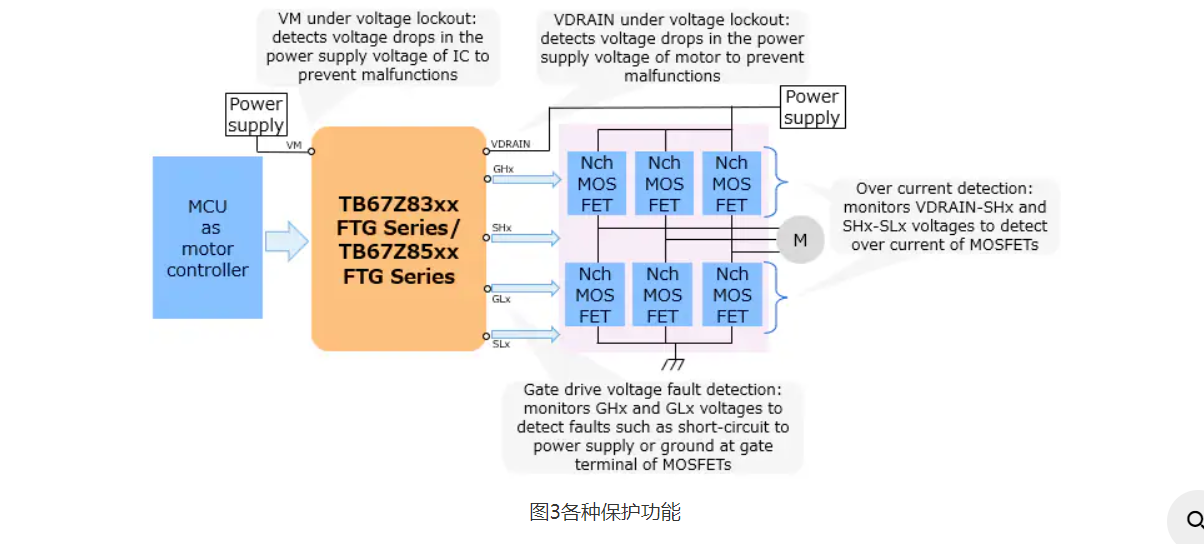

Fig. 3 Various protection functions
图3各种保护功能
保护功能，如欠压闭锁和器件本身的热关断电路，新产品具有栅极驱动电压故障检测和过流检测功能，以保护外部MOSFETs。这有助于提高系统的可靠性
4.低电源电流(待机) 新产品可以保持我的STBY(我伏特计+IVDRAIN)=1μA(最大值)，处于待机模式。这个问题延长了电池驱动应用中的待机时间。需要详细了解，详细建议联系东芝技术王工V；wdylsq）确认封装尺寸和热阻参数，以确保与设计匹配。
