CATIA高效工作指南——常规配置篇（二）
一、结构树（Specification Tree）操作技巧精讲
结构树是CATIA设计中记录模型历史与逻辑关系的核心模块，其高效管理直接影响设计效率。本节从基础操作到高级技巧进行系统梳理。
1.1 结构树激活与移动
激活方式：

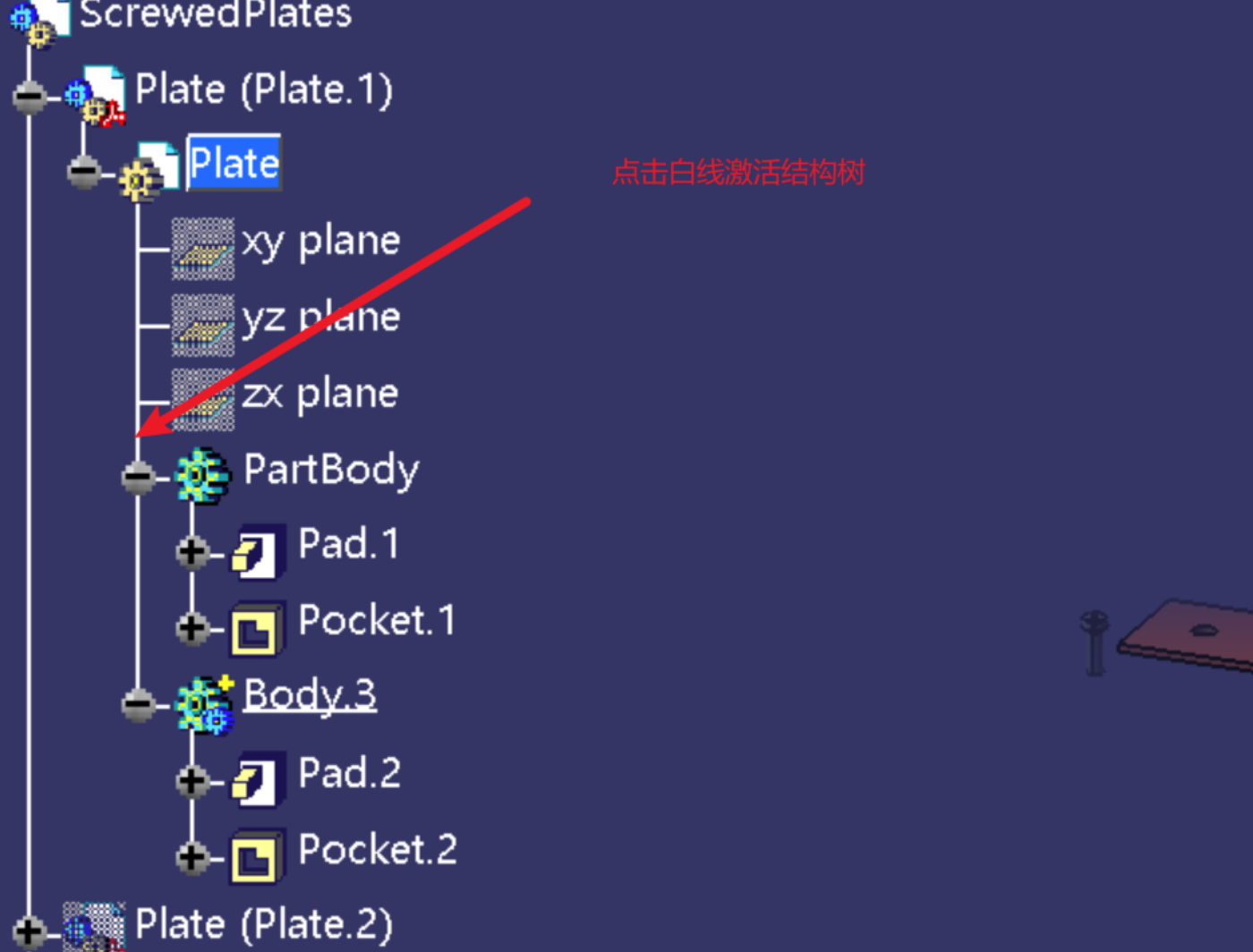

- 白线点击法：点击结构树节点间的白色连接线即可激活。

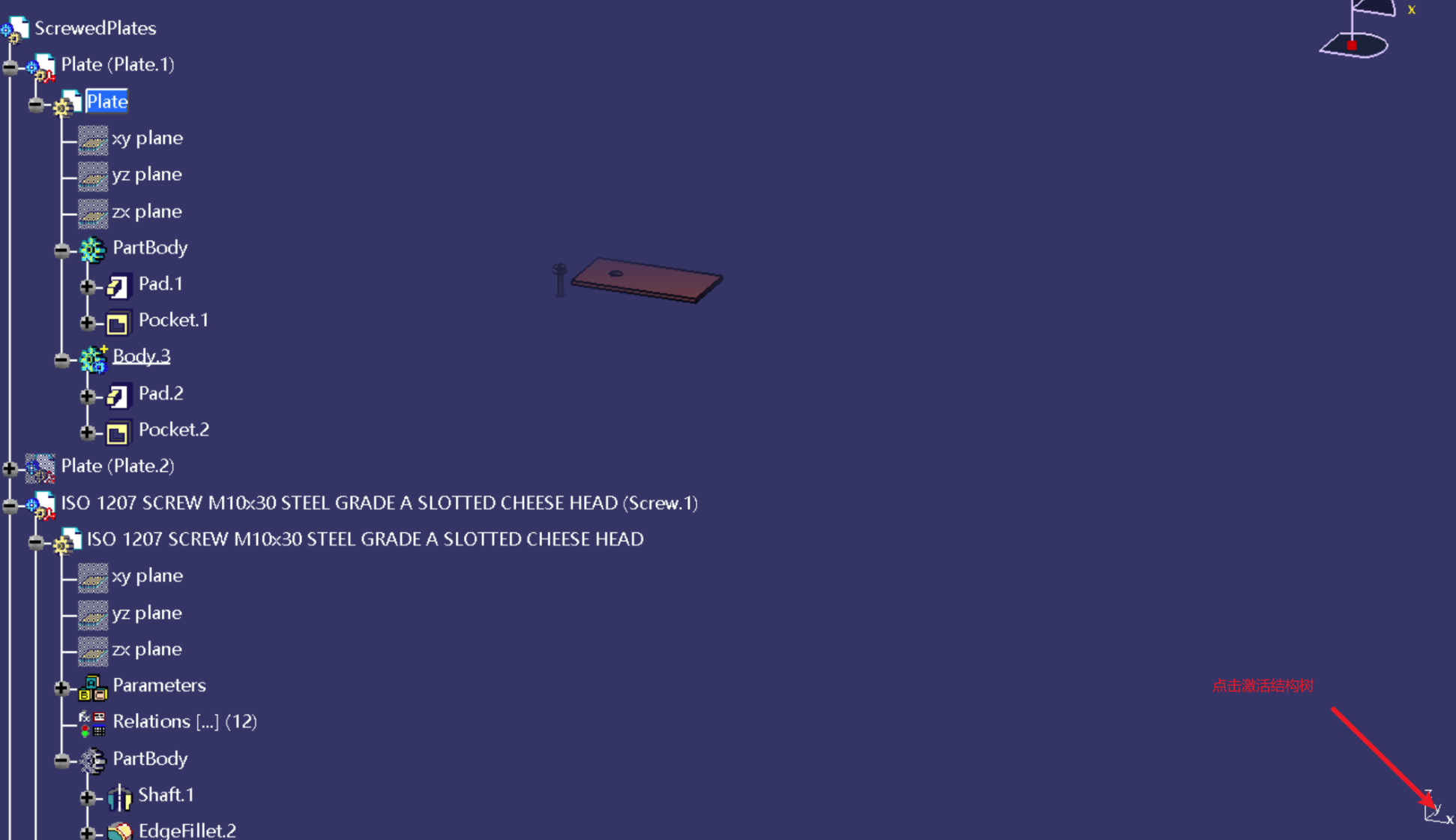

- 坐标系定位：点击界面右下角坐标系图标，快速切换至结构树操作模式。
- 快捷键组合：

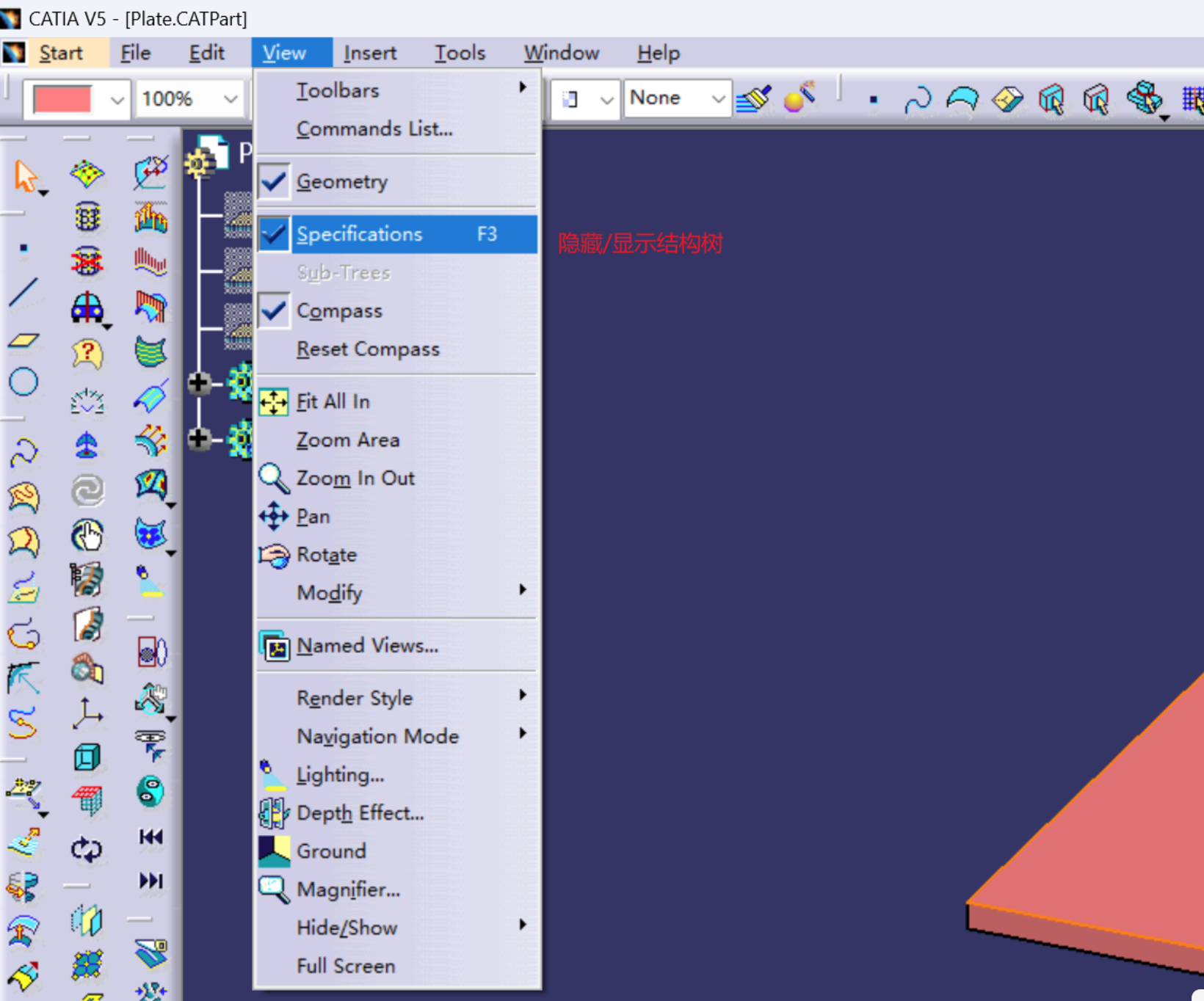

Shift + F3一键激活/隐藏结构树，提升视图切换效率。
移动技巧：
- 激活后按住鼠标中键拖拽可平移结构树位置。
- 按住
Ctrl + 鼠标滚轮实现结构树缩放，适应不同层级的浏览需求。
1.2 结构树锁定与复位
- 锁定位置：工具——设置，勾选
Tree zoom after clicking on any branch防止误操作偏移。

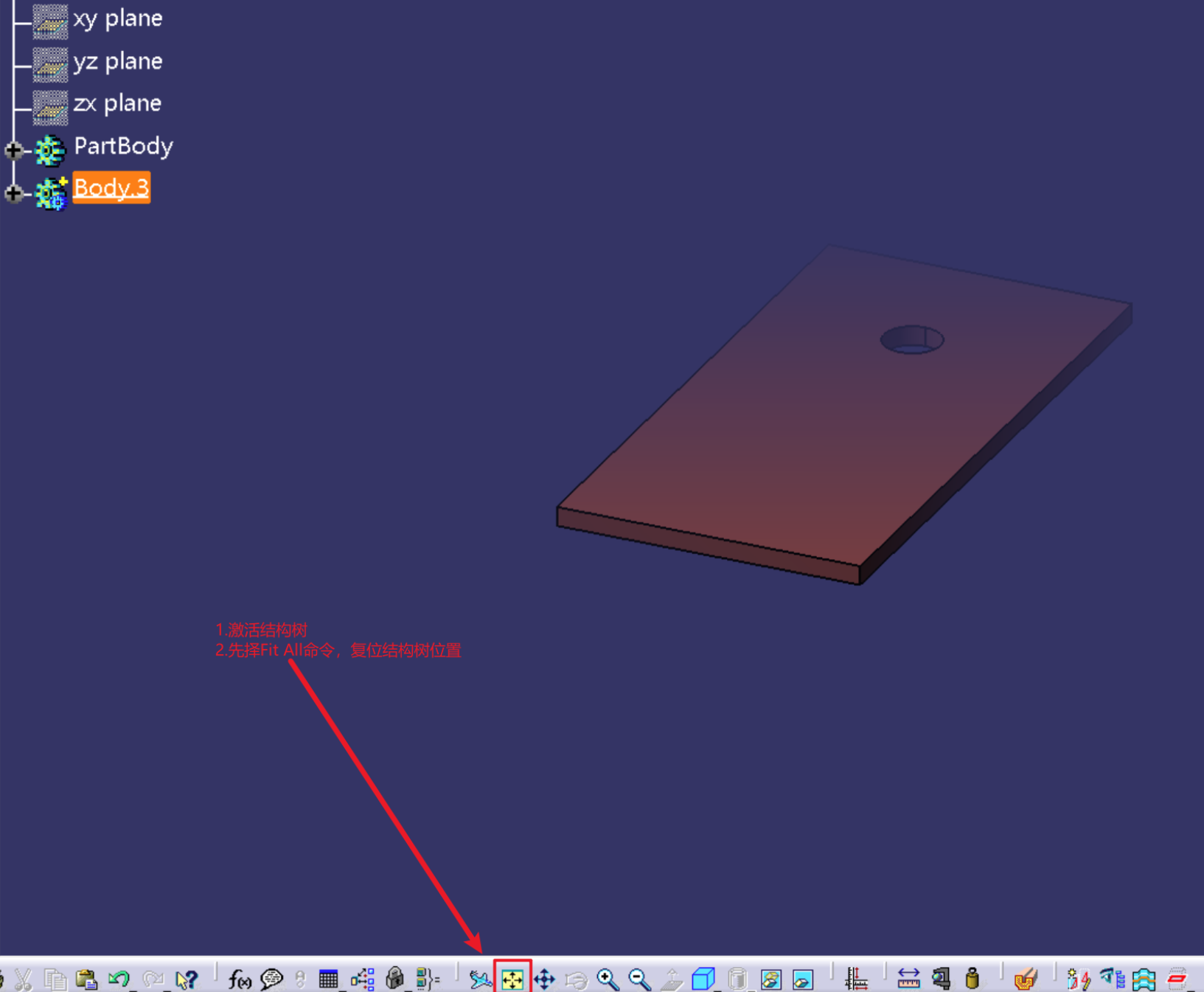

- 快速复位：激活结构树后使用Fit All命令恢复默认布局。
1.3 结构树显示和隐藏
二、CGR文件操作全流程解析
CGR（Computer Generated Radar）文件是CATIA中轻量化的可视化格式，常用于跨部门协作。本节详解其转换与工程图处理。
2.1 CGR文件打开与装配

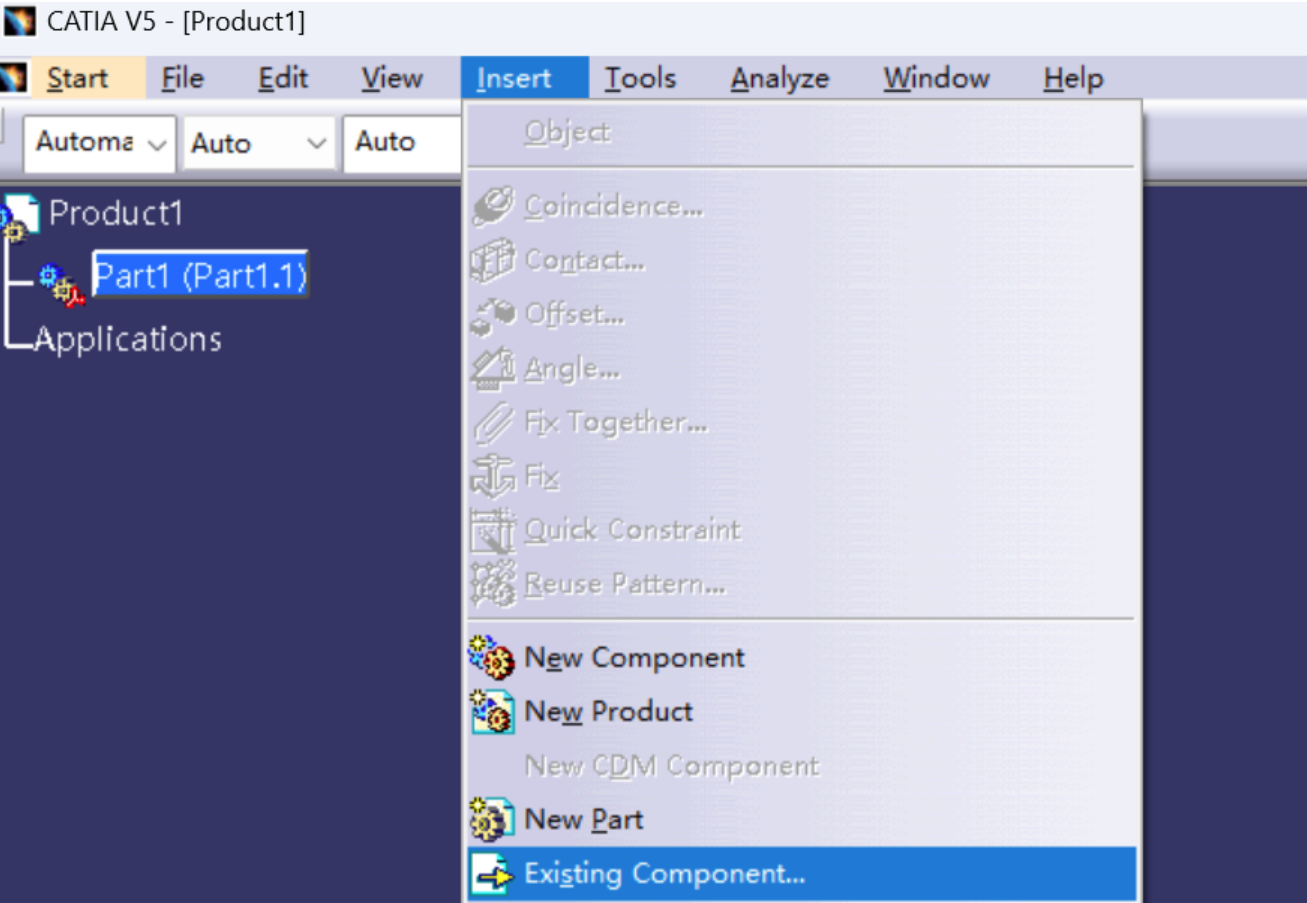

- 新建Product：通过
Insert > Existing Component导入CGR文件至装配体。 - 注意事项：
- CGR仅包含几何外观，无法直接编辑。
- 推荐使用
DMU Optimizer模块进行后续处理。
- CGR仅包含几何外观，无法直接编辑。
2.2 CGR转可编辑Part
分步操作：

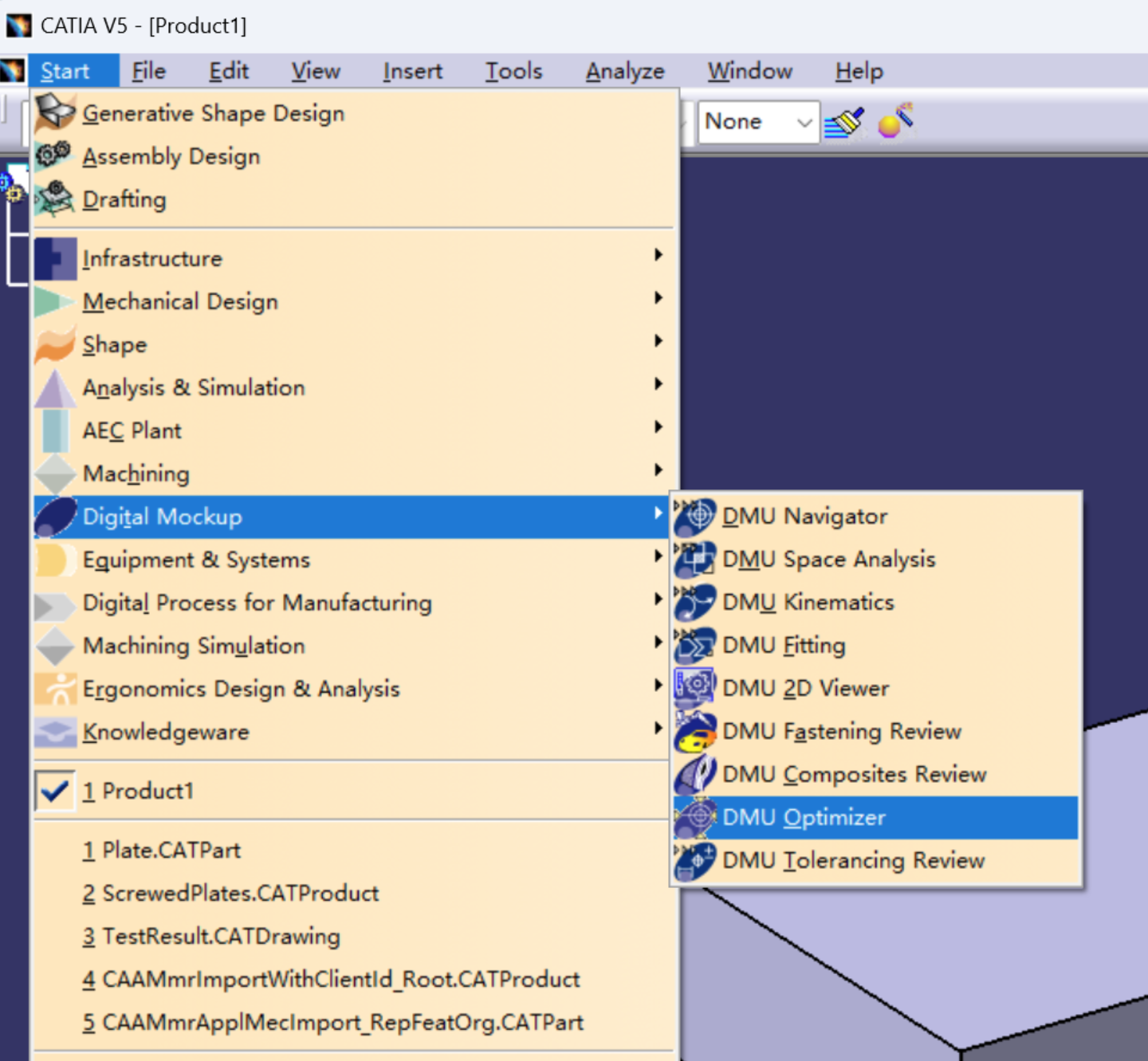

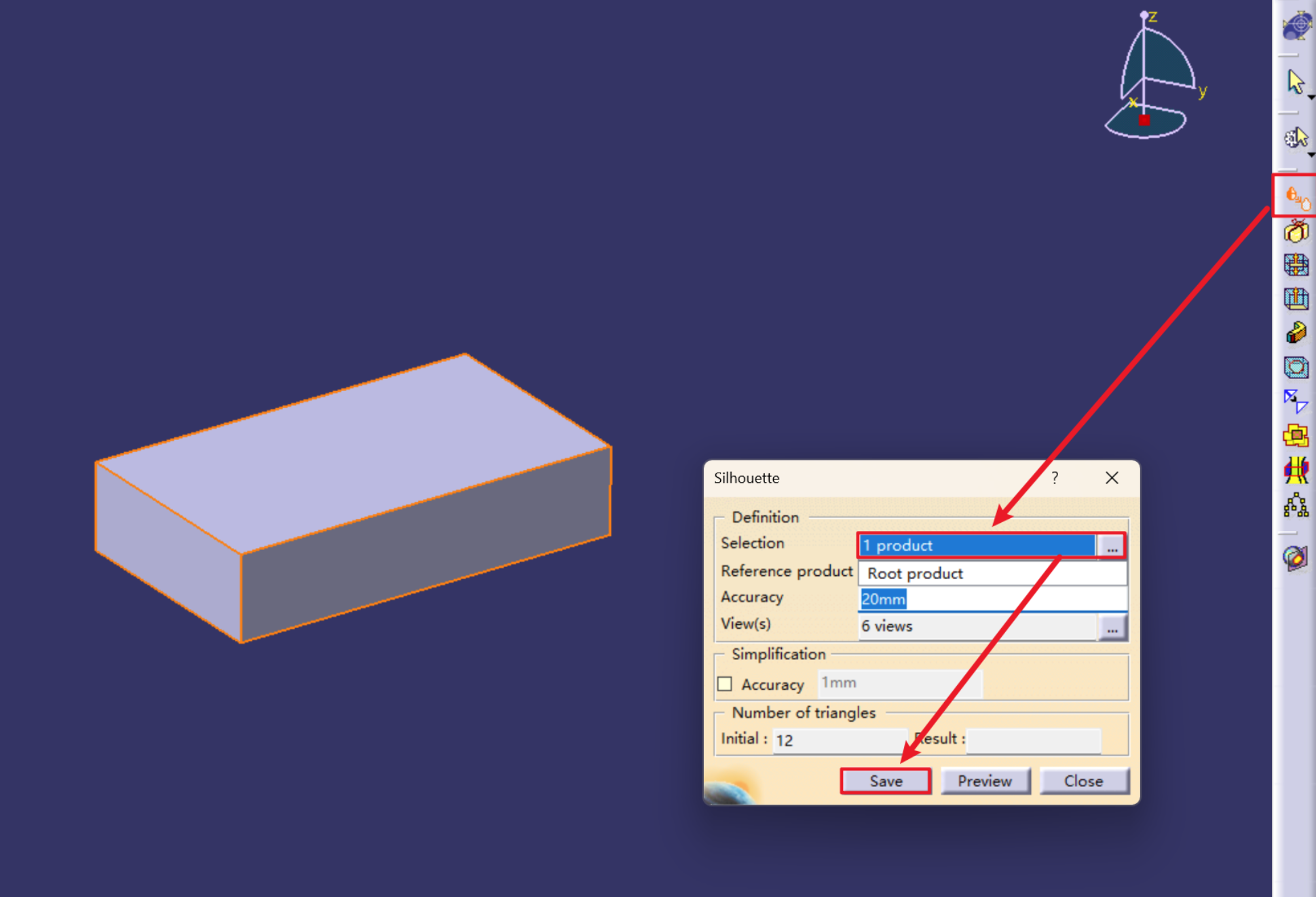

- 选择DMU Optimizer
- 保存为model文件：选择零件，保存为model文件

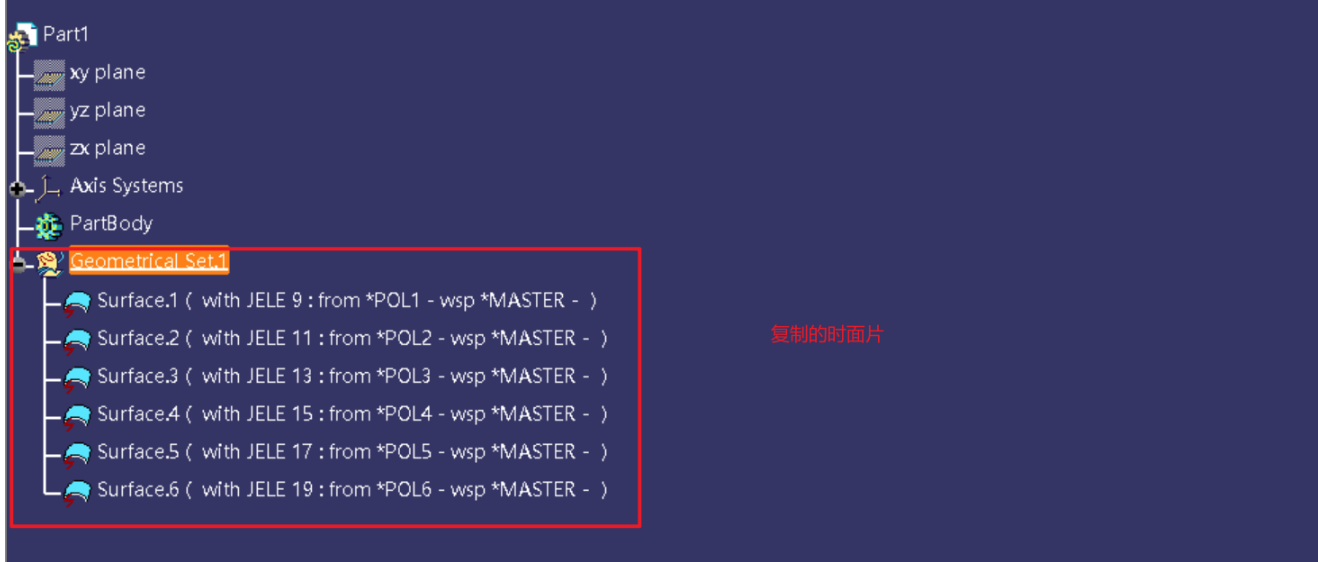

- 创建实体Part：新建零件文件，粘贴Model数据。
- 封闭曲面：粘贴后得到的是曲面集合，使用封闭曲面命令得到最终的实体。
关键技巧：
- 转换后的曲面可能存在三角面片，需通过
Healing工具修复间隙。 - 批量处理时建议编写宏脚本，提升转换效率。
2.3 CGR工程图输出

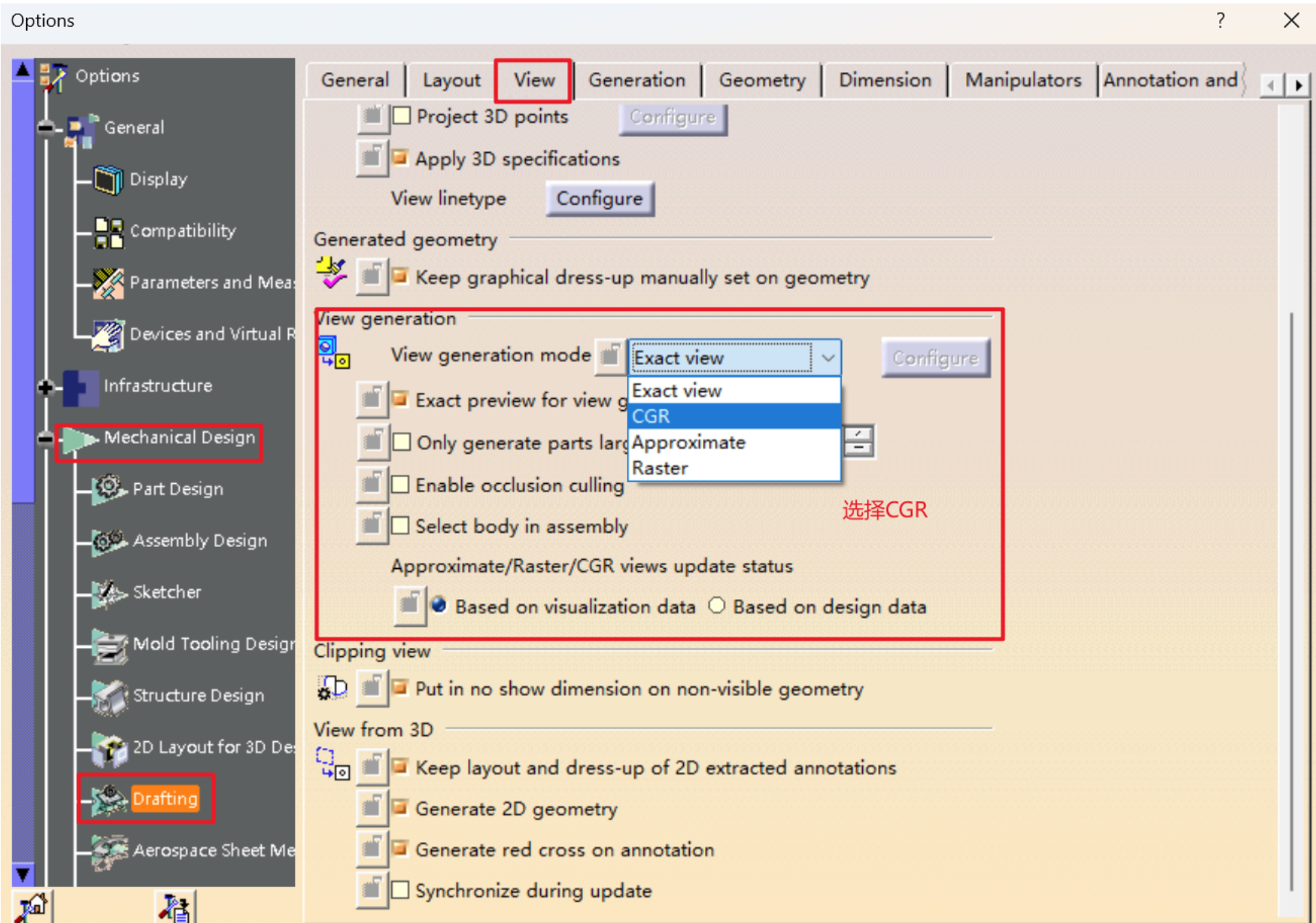

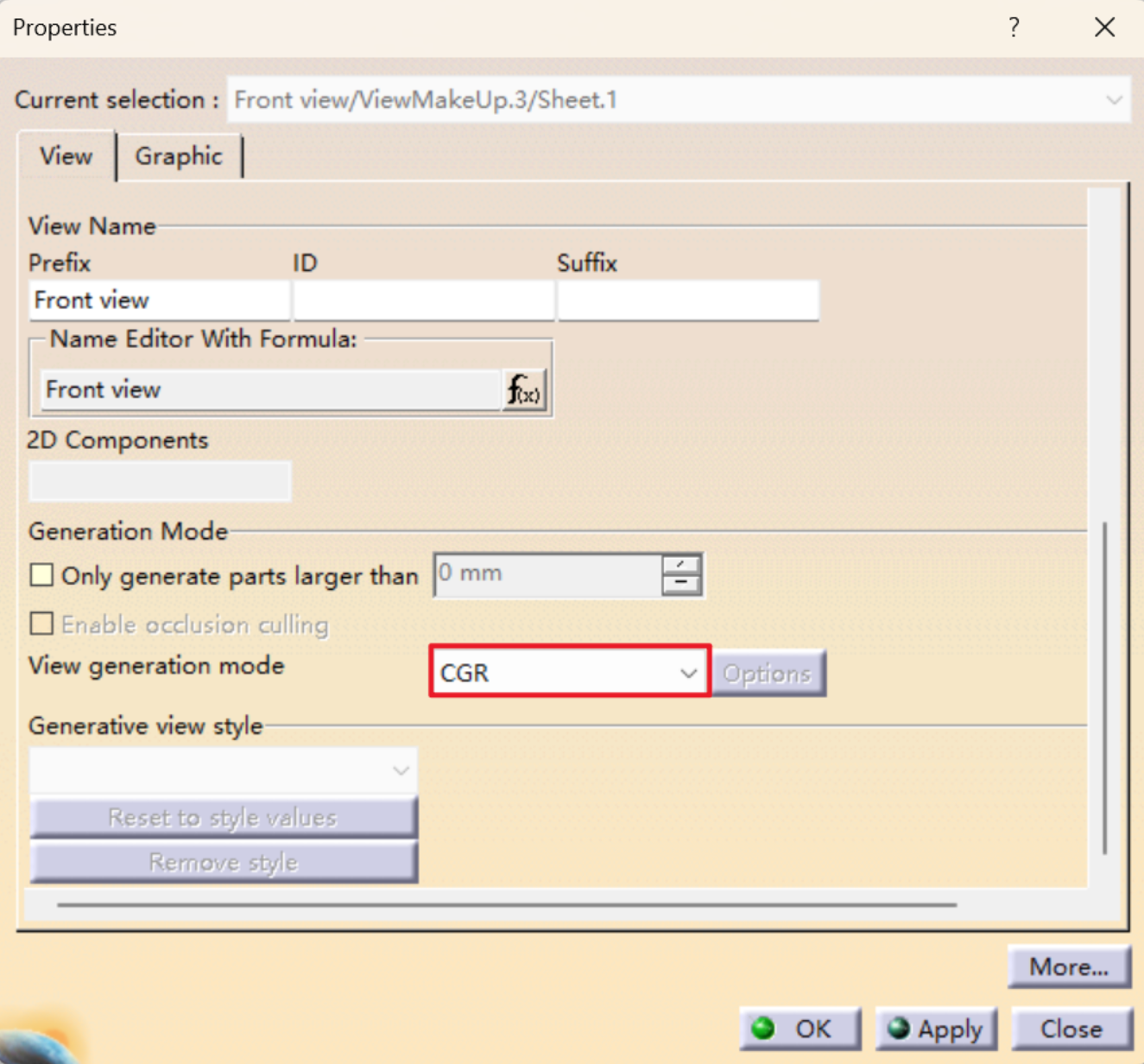

- 全局参数设置：通过Options设置视图生成模式为CGR
- 占位实体法：
- 插入临时Part实体（如小立方体）作为投影载体。
- 右键属性关联CGR文件，生成标注后删除占位实体Part。
三、桌面命令（Desk）修复关联关系
装配体文件丢失组件时，桌面命令是修复链接的核心工具。
3.1 桌面命令调用
- 路径丢失修复：
- 点击报错提示中的

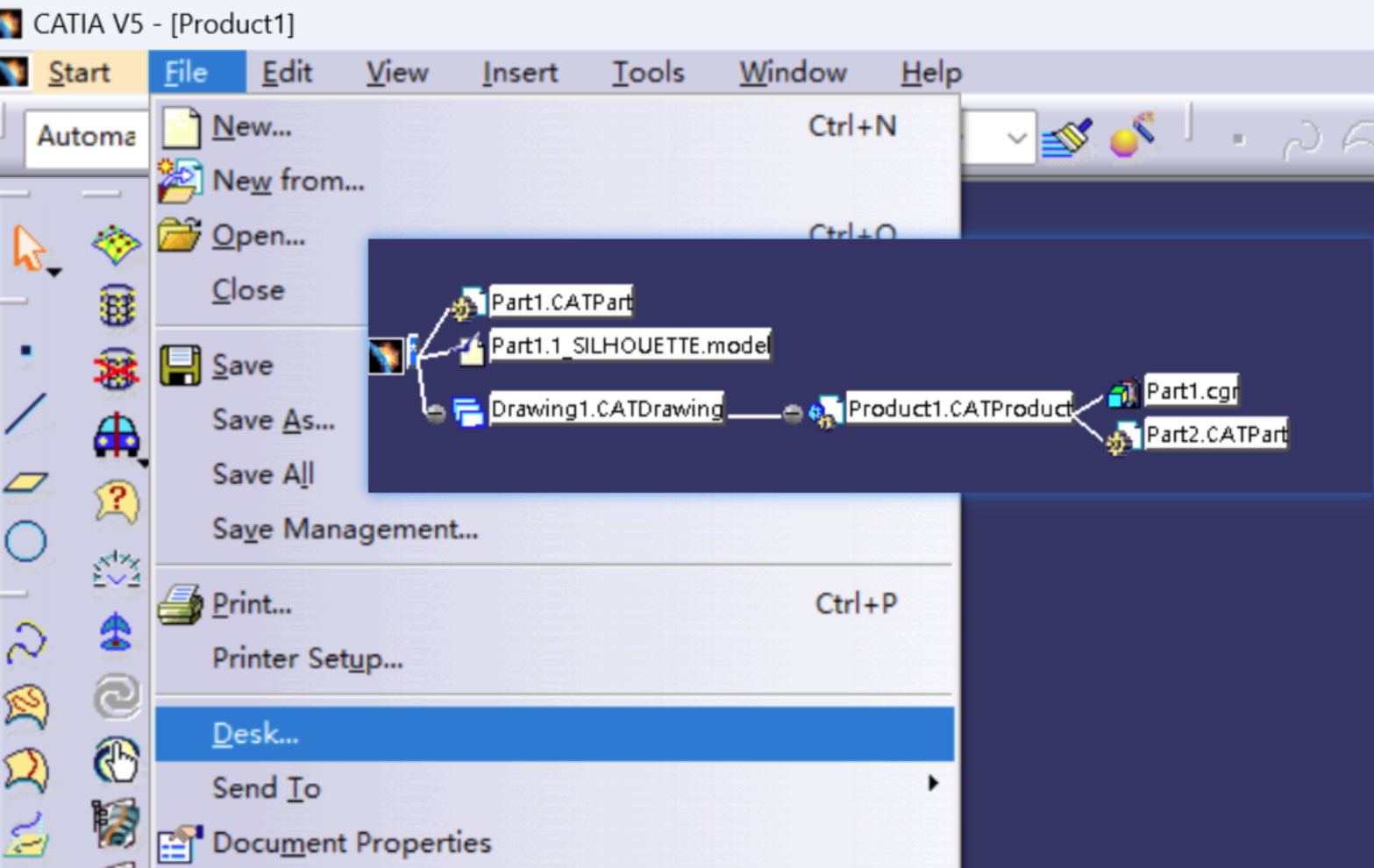

Desk按钮进入管理界面。 - 根据文件——桌面命令打开管理界面。

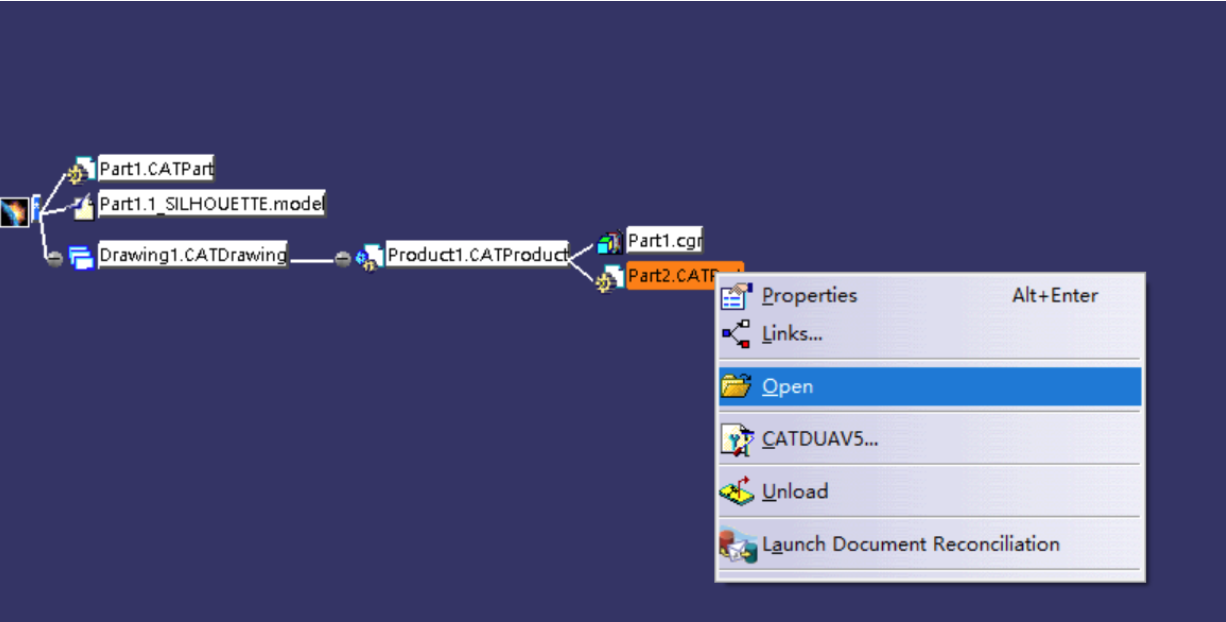

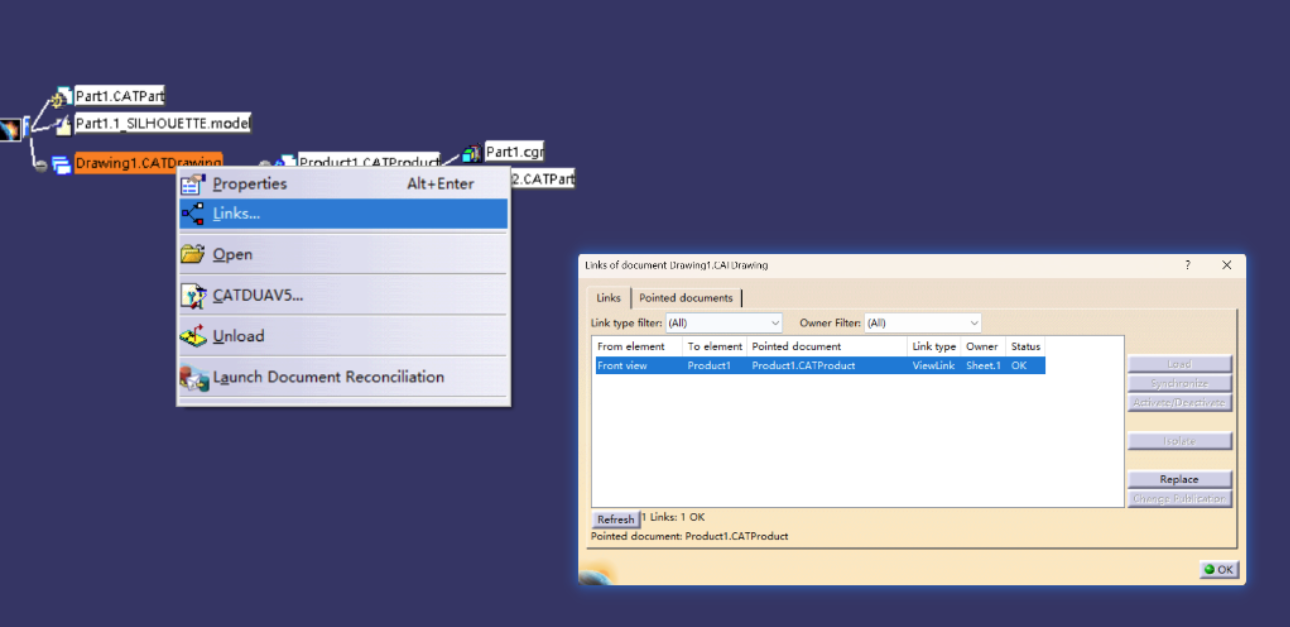

- 右键报错文档，查看该文件的链接。
- 根据文件连接位置，打开需要重新关联的文件。
- 点击报错提示中的
四、自定义3D视图与坐标系管理
4.1 视图定制
- 视角保存：
- 调整视角后，使用

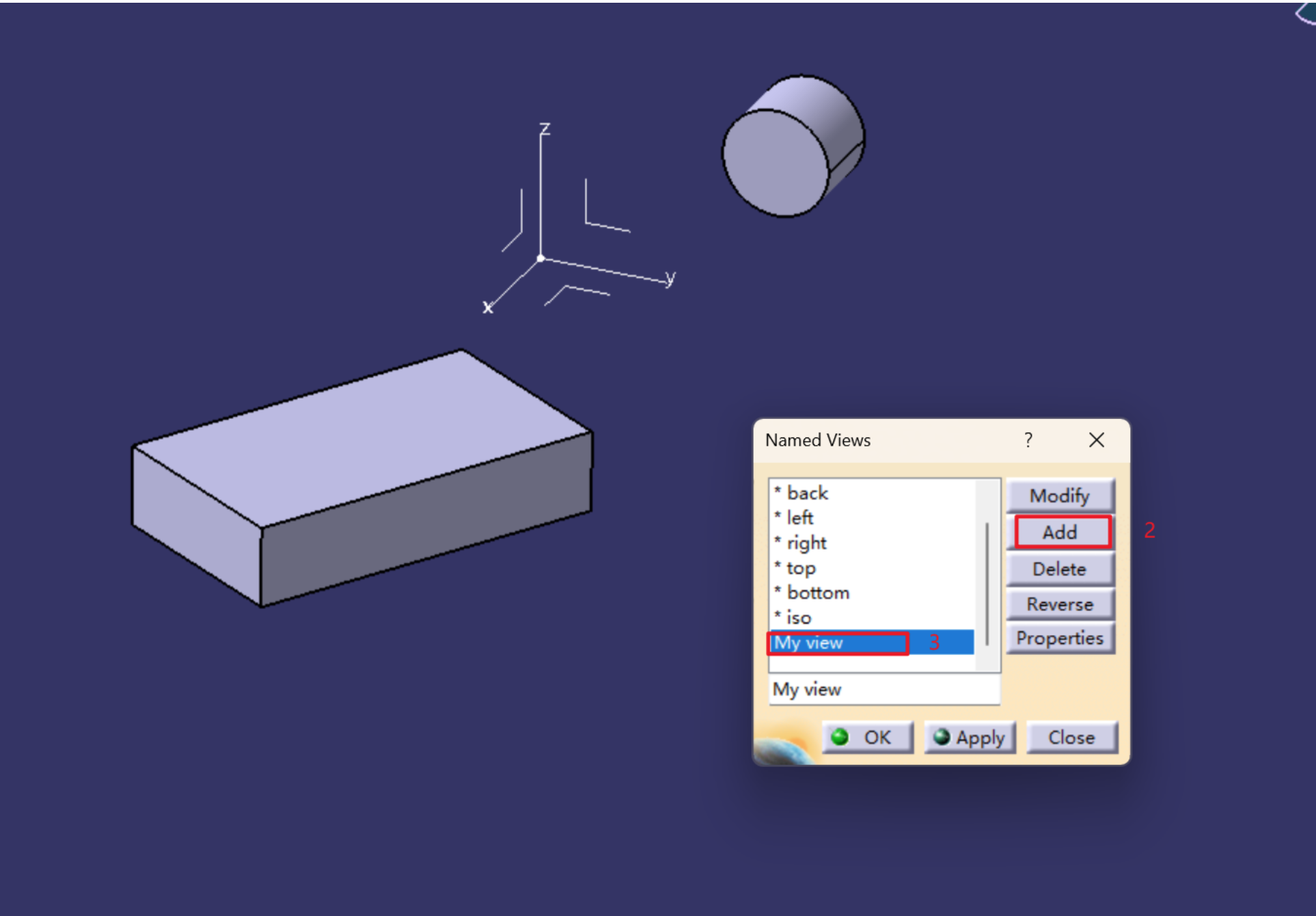

View > Named Views保存为"ISO View"等自定义名称。
- 调整视角后，使用
- 快捷键绑定：通过
Tools > Customize将常用视图绑定至功能键（如F9）。
4.2 绝对坐标系规则
- 装配基准：首个零件的坐标系自动成为装配体绝对坐标系。
- 对齐策略：新零件加入装配体时，其绝对坐标系自动与装配体的绝对坐标系进行匹配。
五、工具条异常处理与重置
5.1 图标丢失修复方法
- 右键侧边栏：显示该模块下所有可用的工具条，点选需要的命令以显示。

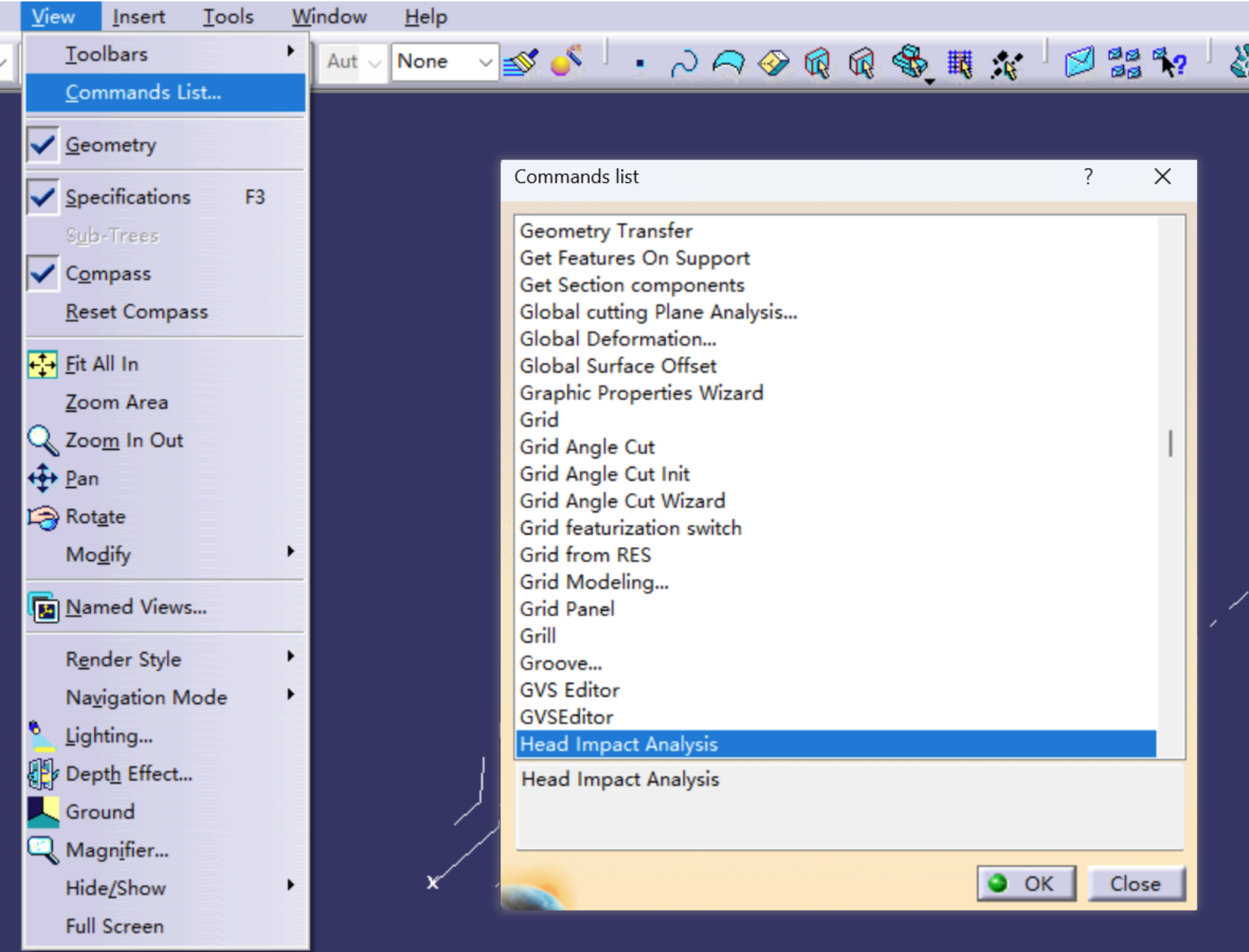

Command List：通过View——Command List来直接使用相关的命令。

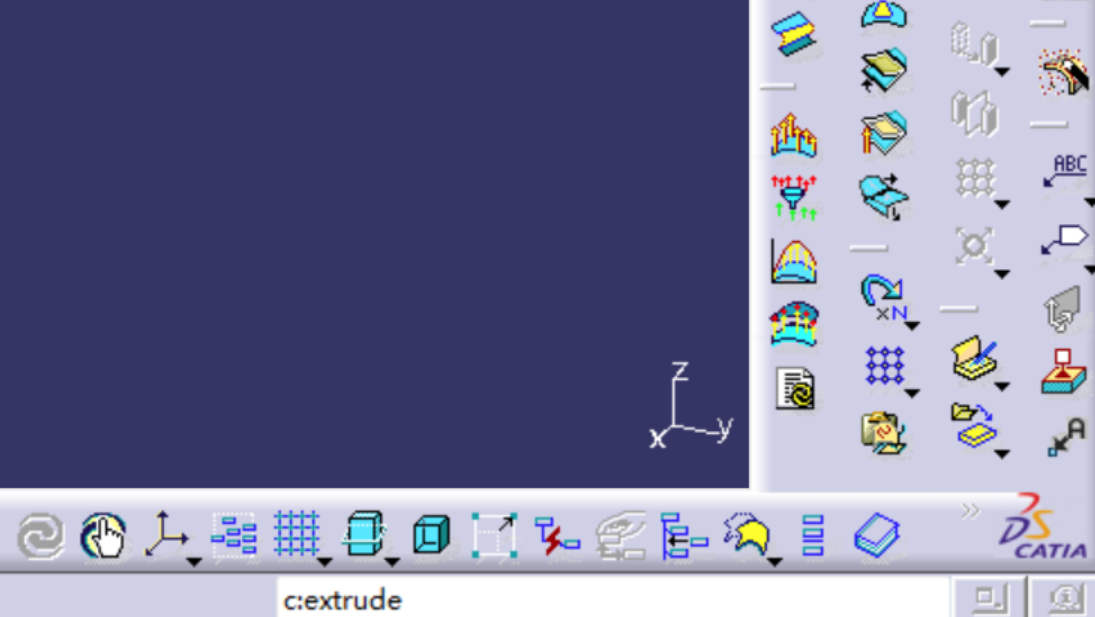

- 超级输入窗口：使用超级输入窗口，输入命令名称来使用该命令。

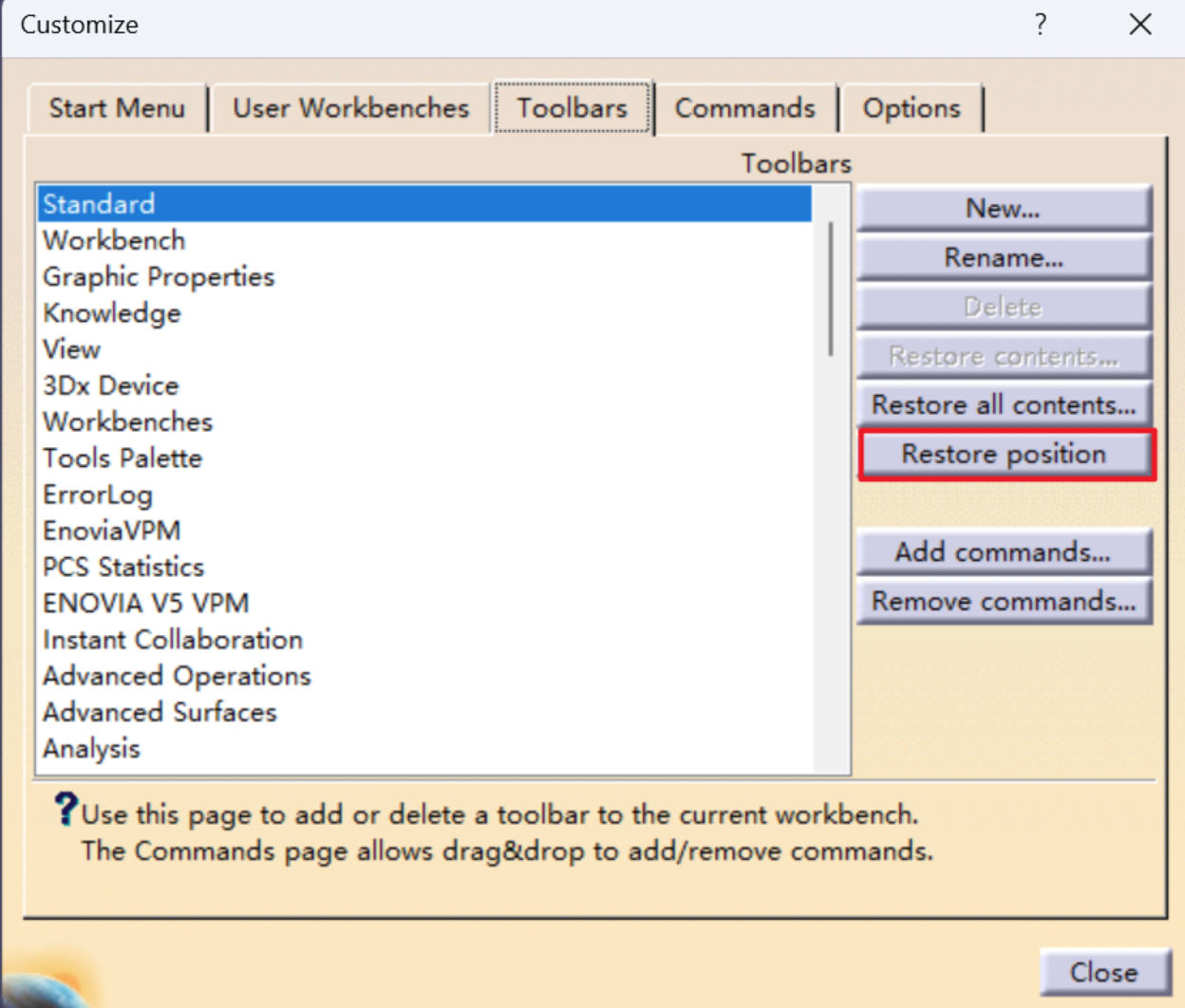

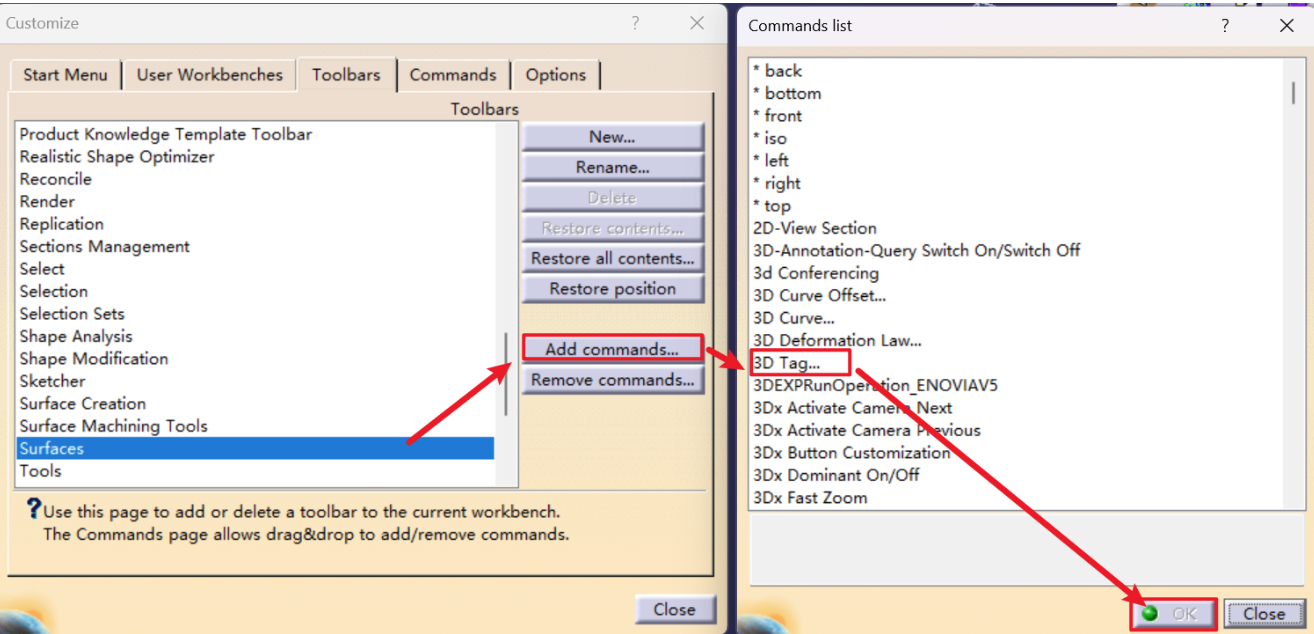

- 重置工具条：Tools——Customize中使用Reset Position来重置所有工具条。
- 重新给命令放到新工具栏。
六、中文路径兼容性与图层管理
6.1 中文路径支持

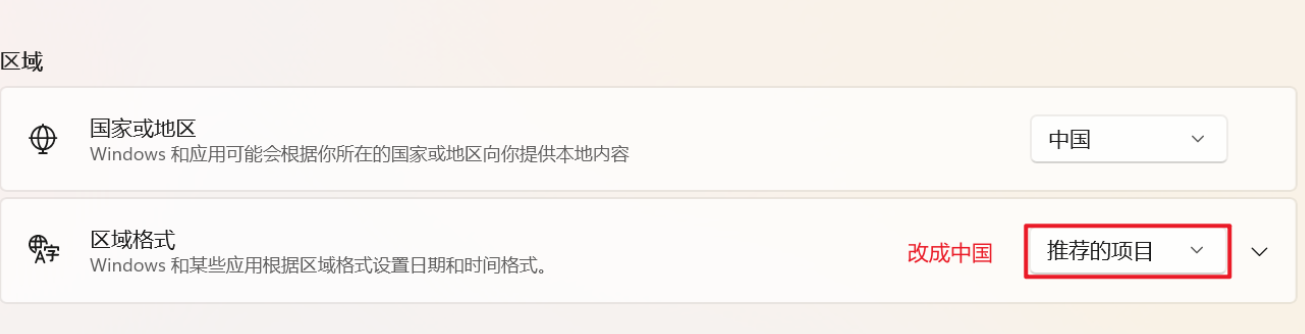

- 区域设置调整：Windows区域格式改为“中国”，重启CATIA解决路径识别问题。
- 文件命名规范：避免使用特殊字符，优先采用英文路径。
6.2 图层与可视化过滤器

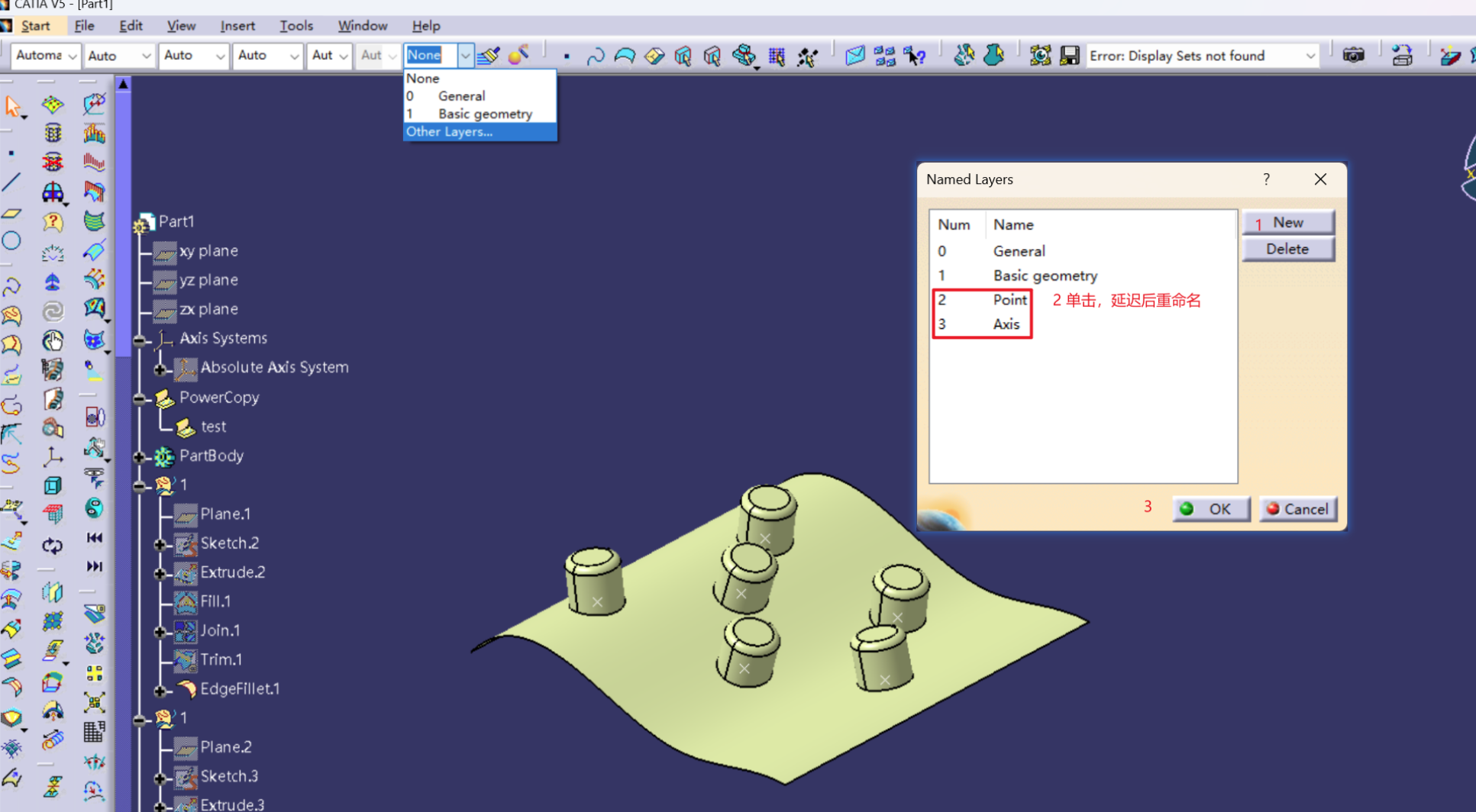

- 图层创建：新建过滤图层并重命名（如“隐藏组件”）。
- 批量操作：通过
Ctrl+F筛选元素并分配至对应图层。 - 可视化过滤器的使用：按图新建过滤器，设置可见图层，来显示图层里的内容
七、总结与最佳实践
- 效率工具整合：结合VBA脚本（如结构树生成器）与快捷键，减少重复操作。
- 数据安全建议：定期使用
Save Management统一保存路径，避免文件丢失。 - 协作规范：CGR文件传输时附加版本说明，确保上下游数据一致性。
通过上述技巧的系统应用，可显著提升CATIA设计效率与数据管理质量。建议读者结合实际项目场景，逐步实践并优化工作流。
