第三章仿真器介绍

news 来源：原创 2025/5/13 7:52:43

单芯片解决方案，开启全新体验——W55MH32 高性能以太网单片机

W55MH32是WIZnet重磅推出的高性能以太网单片机，它为用户带来前所未有的集成化体验。这颗芯片将强大的组件集于一身，具体来说，一颗W55MH32内置高性能Arm® Cortex-M3核心，其主频最高可达216MHz；配备1024KB FLASH与96KB SRAM，满足存储与数据处理需求；集成TOE引擎，包含WIZnet全硬件TCP/IP协议栈、内置MAC以及PHY，拥有独立的32KB以太网收发缓存，可供8个独立硬件socket使用。如此配置，真正实现了All-in-One解决方案，为开发者提供极大便利。

在封装规格上，W55MH32 提供了两种选择：QFN100和QFN68。

W55MH32L采用QFN100封装版本，尺寸为12x12mm，其资源丰富，专为各种复杂工控场景设计。它拥有66个GPIO、3个ADC、12通道DMA、17个定时器、2个I2C、5个串口、2个SPI接口（其中1个带I2S接口复用）、1个CAN、1个USB2.0以及1个SDIO接口。如此丰富的外设资源，能够轻松应对工业控制中多样化的连接需求，无论是与各类传感器、执行器的通信，还是对复杂工业协议的支持，都能游刃有余，成为复杂工控领域的理想选择。同系列还有QFN68封装的W55MH32Q版本，该版本体积更小，仅为8x8mm，成本低，适合集成度高的网关模组等场景，软件使用方法一致。更多信息和资料请进入http://www.w5500.com/网站或者私信获取。

此外，本W55MH32支持硬件加密算法单元，WIZnet还推出TOE+SSL应用，涵盖TCP SSL、HTTP SSL以及 MQTT SSL等，为网络通信安全再添保障。

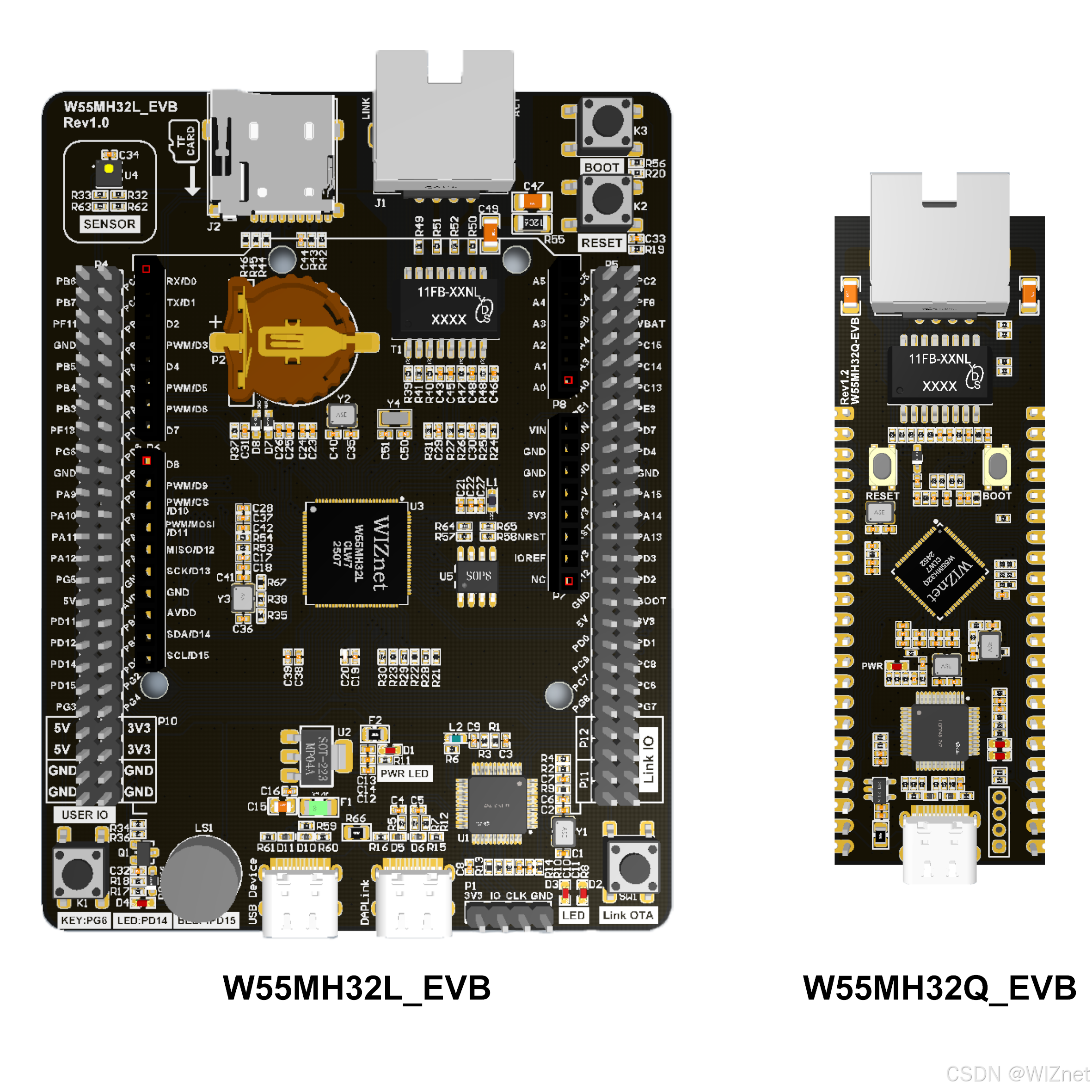

为助力开发者快速上手与深入开发，基于W55MH32L这颗芯片，WIZnet精心打造了配套开发板。开发板集成WIZ-Link芯片，借助一根USB C口数据线，就能轻松实现调试、下载以及串口打印日志等功能。开发板将所有外设全部引出，拓展功能也大幅提升，便于开发者全面评估芯片性能。

若您想获取芯片和开发板的更多详细信息，包括产品特性、技术参数以及价格等，欢迎访问官方网页：http://www.w5500.com/，我们期待与您共同探索W55MH32的无限可能。

第三章仿真器介绍

1 仿真器简介

2 仿真器配置

3 使用其他仿真器和串口调试工具

1 仿真器简介

DAP-Link是一款基于ARM CMSIS-DAP开源协议的嵌入式开发调试工具，专为微控制器（如ARM Cortex-M系列）的编程与调试设计。其核心功能是通过USB接口连接PC与目标设备，支持在线调试（如单步执行、断点设置）和固件烧录，兼容Keil、IAR、PyOCD等多种开发环境，显著提升开发效率。

作为轻量级仿真器，DAP-Link硬件通常集成SWD/JTAG接口，适配主流芯片厂商的MCU，并额外提供USB转串口（UART）功能，便于开发者进行数据通信。其优势在于即插即用、体积小巧且成本低廉，同时支持开源固件，允许用户自定义功能扩展，满足不同场景需求。

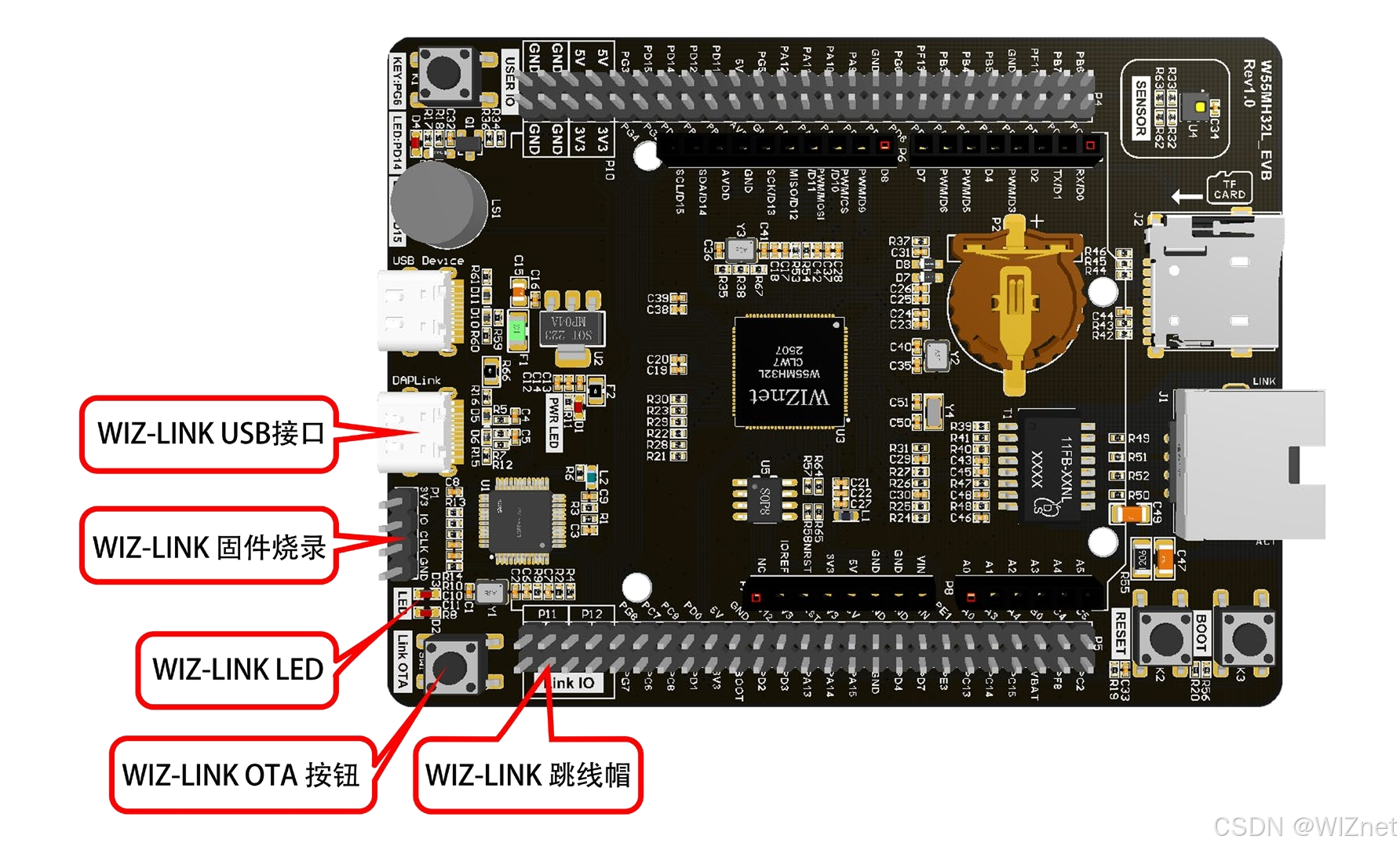

开发板集成了一个仿真器 WIZ-Link，如图所示。WIZ-Link 遵循 ARM 公司的 CMSIS-DAP 标准，支持下载和在线仿真程序，支持在 XP/WIN7/WIN8/WIN10 这四个操作系统上免驱使用，支持KEIL 和 IAR 直接下载。

此外，WIZ-Link 还支持一个虚拟串口，内部连接至 W55MH32 的 PA9 和 PA10。下载，日志，仿真皆可通过 WIZ-Link 实现，非常方便。

2 仿真器配置

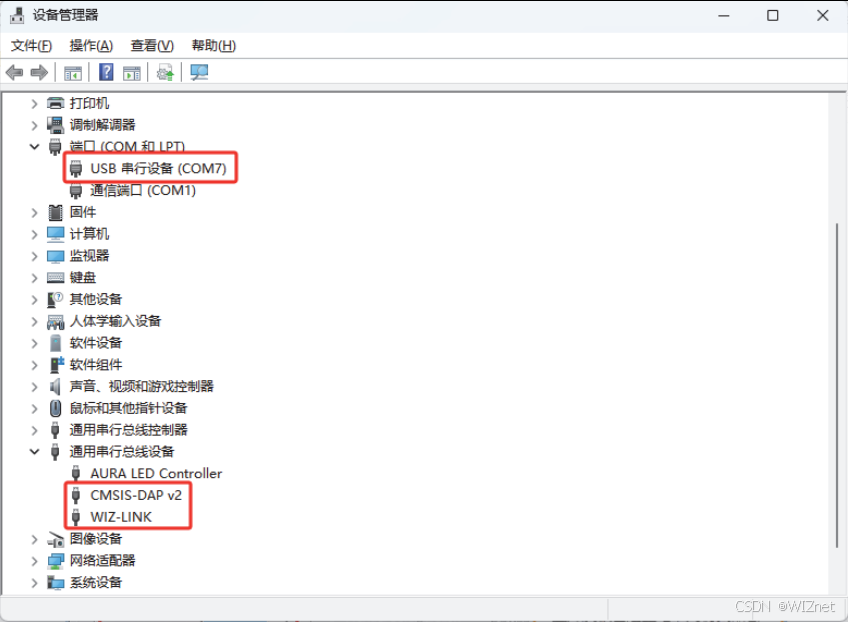

在通过 WIZ-Link 连接好开发板和电脑后，打开电脑的设备管理器，可以看到 WIZ-Link 及虚拟的串口。如下图所示：

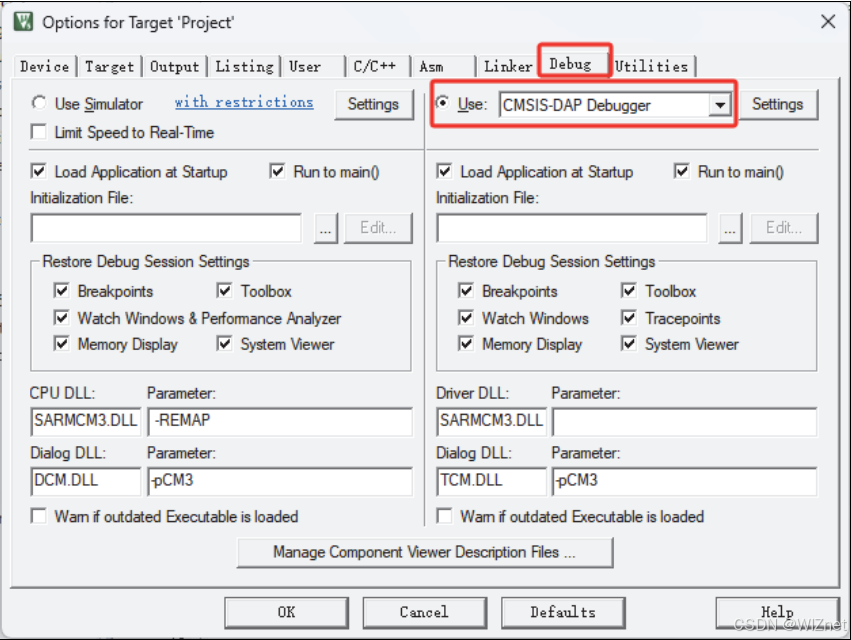

打开 KEIL，在魔术棒选项卡里面选择 CMSIS-DAP 仿真器即可，如下图所示：

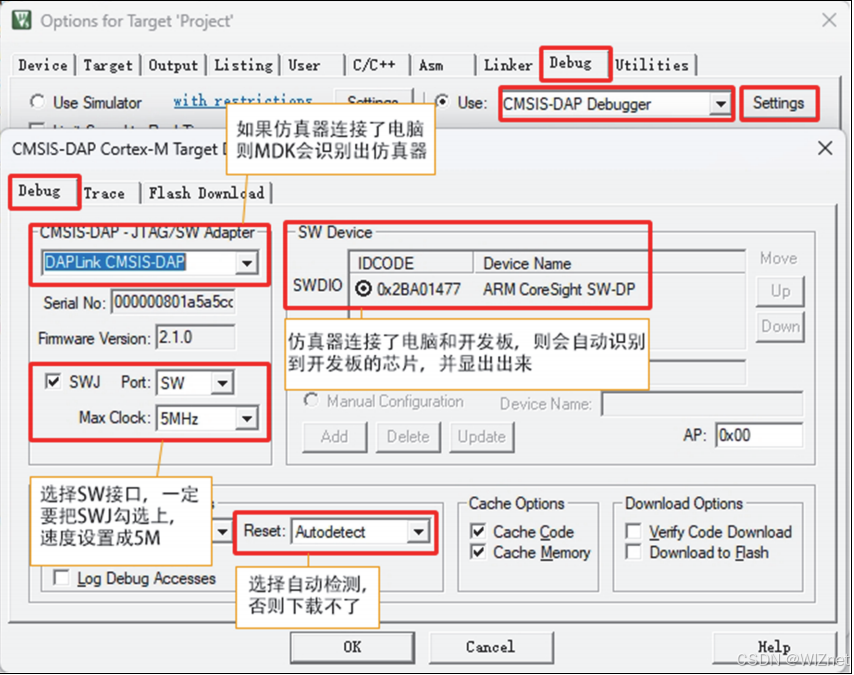

点击 Settings 按钮后，进入 CMSIS-DAP Debugger 配置界面。

注意：如果设备管理器识别到了 WIZ-Link，但是在 CMSIS-DAP Debugger 设置界面没有识别到开发板，可以将 KEIL5 升级到最新版本。

3 使用其他仿真器和串口调试工具

W55MH32 支持市面上大部分仿真器，如 ST-LINKV2、JLINK、ARM Emulator 等。

注意：不支持 ST-LINKV3。

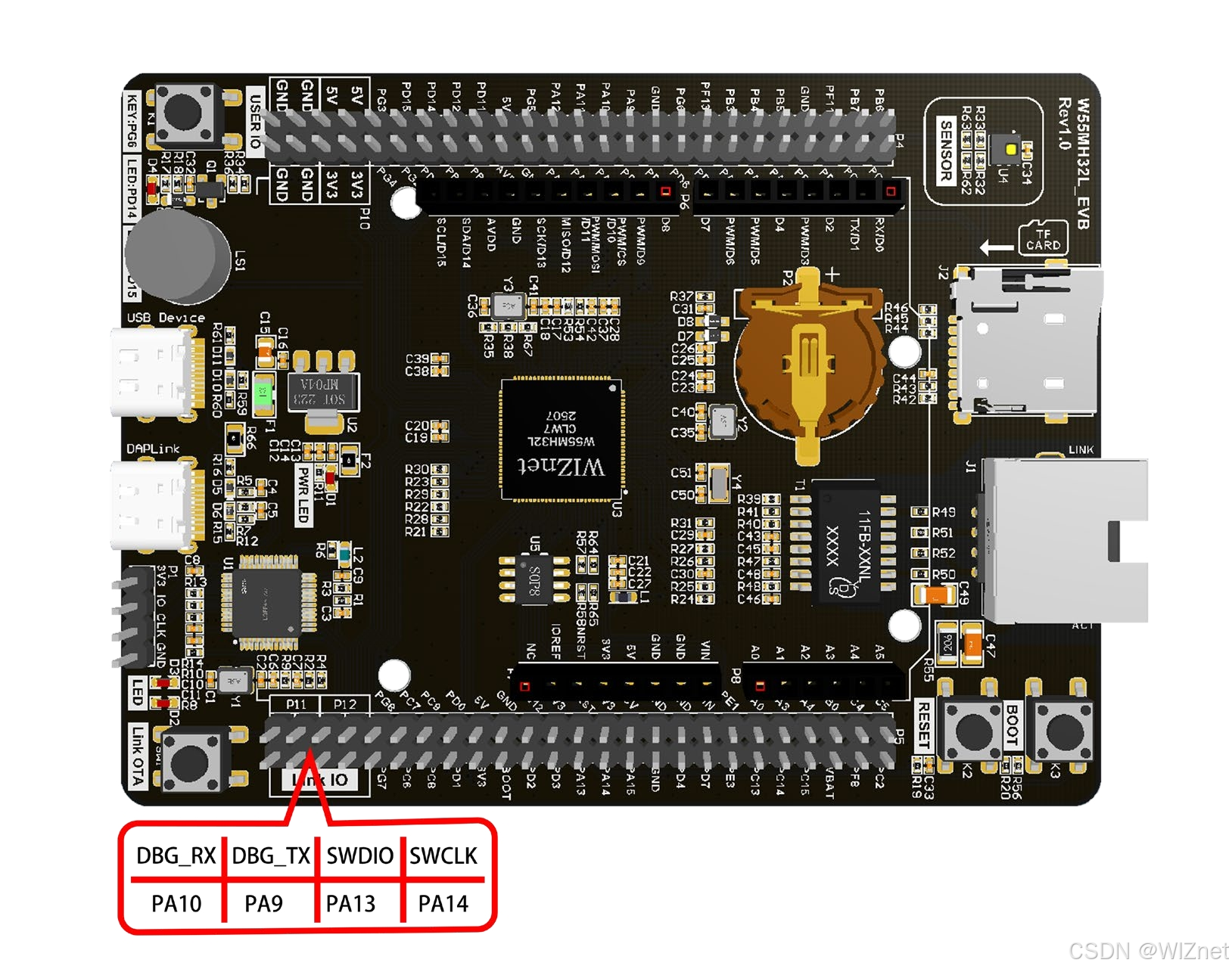

开发板上使用跳线帽连接 W55MH32 和 WIZ-Link 的串口以及调试口，如图 16 所示，如您需要使用其他串口调试工具或仿真器，可以拔掉跳线帽以避免同时连接：

在使用 JLINK 时，在 JLINK 配置界面会出现无法识别芯片的情况，此时，需要做出如下改动：

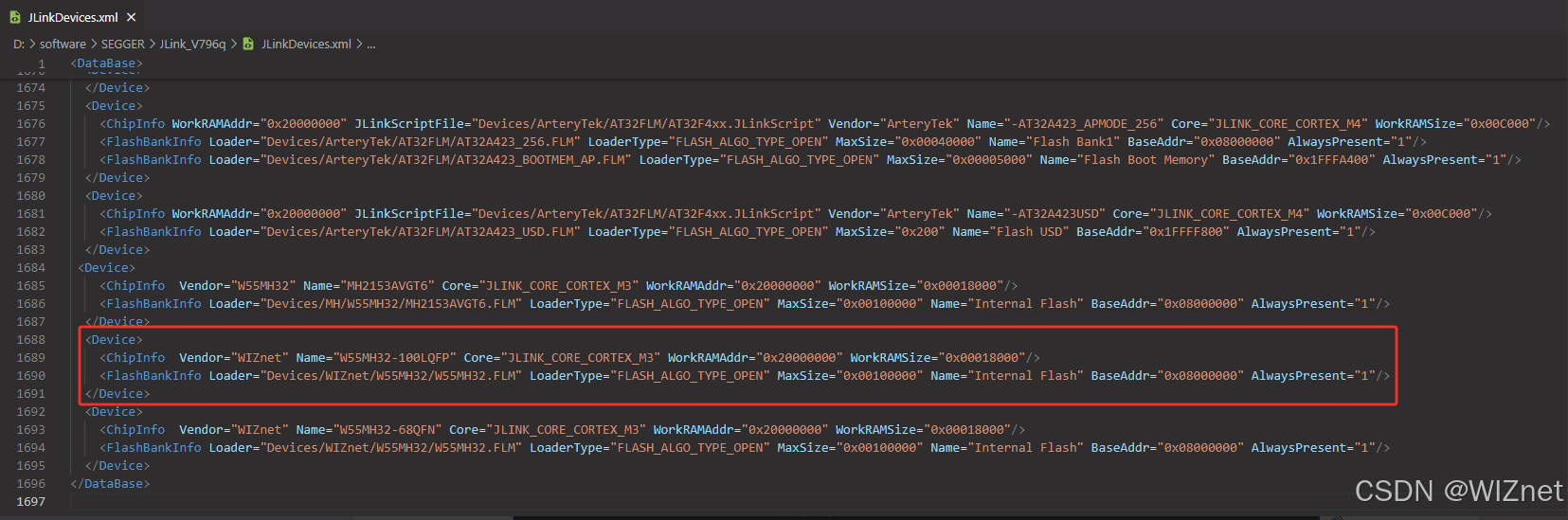

1. 修改 JLINK 安装目录下的 JLinkDevices.xml 文件，添加如下内容。

<Device>
<ChipInfo Vendor="WIZnet" Name="W55MH32-100LQFP" Core="JLINK_CORE_CORTEX_M3"
WorkRAMAddr="0x20000000" WorkRAMSize="0x00018000"/>

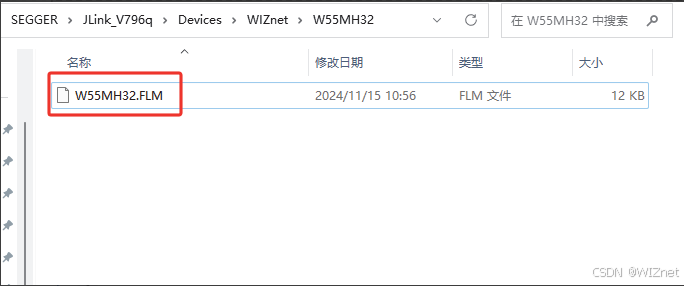

<FlashBankInfo Loader="Devices/WIZnet/W55MH32/W55MH32.FLM"
LoaderType="FLASH_ALGO_TYPE_OPEN" MaxSize="0x00100000" Name="Internal Flash"
BaseAddr="0x08000000" AlwaysPresent="1"/>
</Device>
