GB/T 17626.5-2019浪涌抗扰度【研读笔记】
官网版权看不了，在下面网站这个可以查看下载：
宜器网-登录

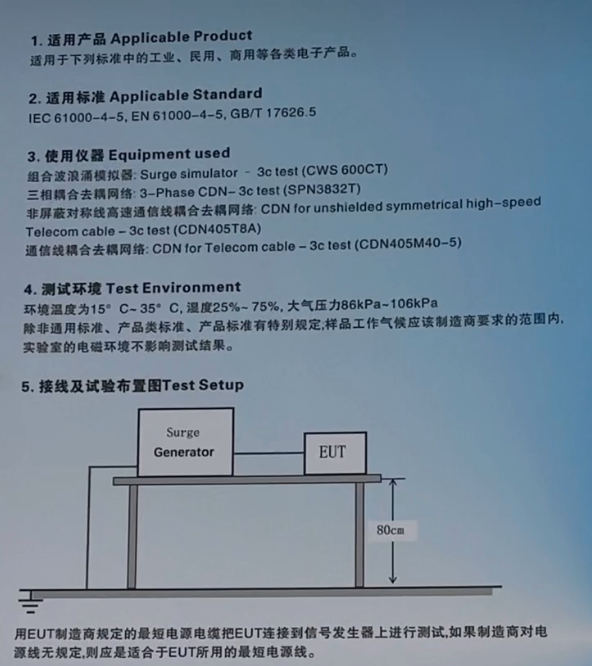

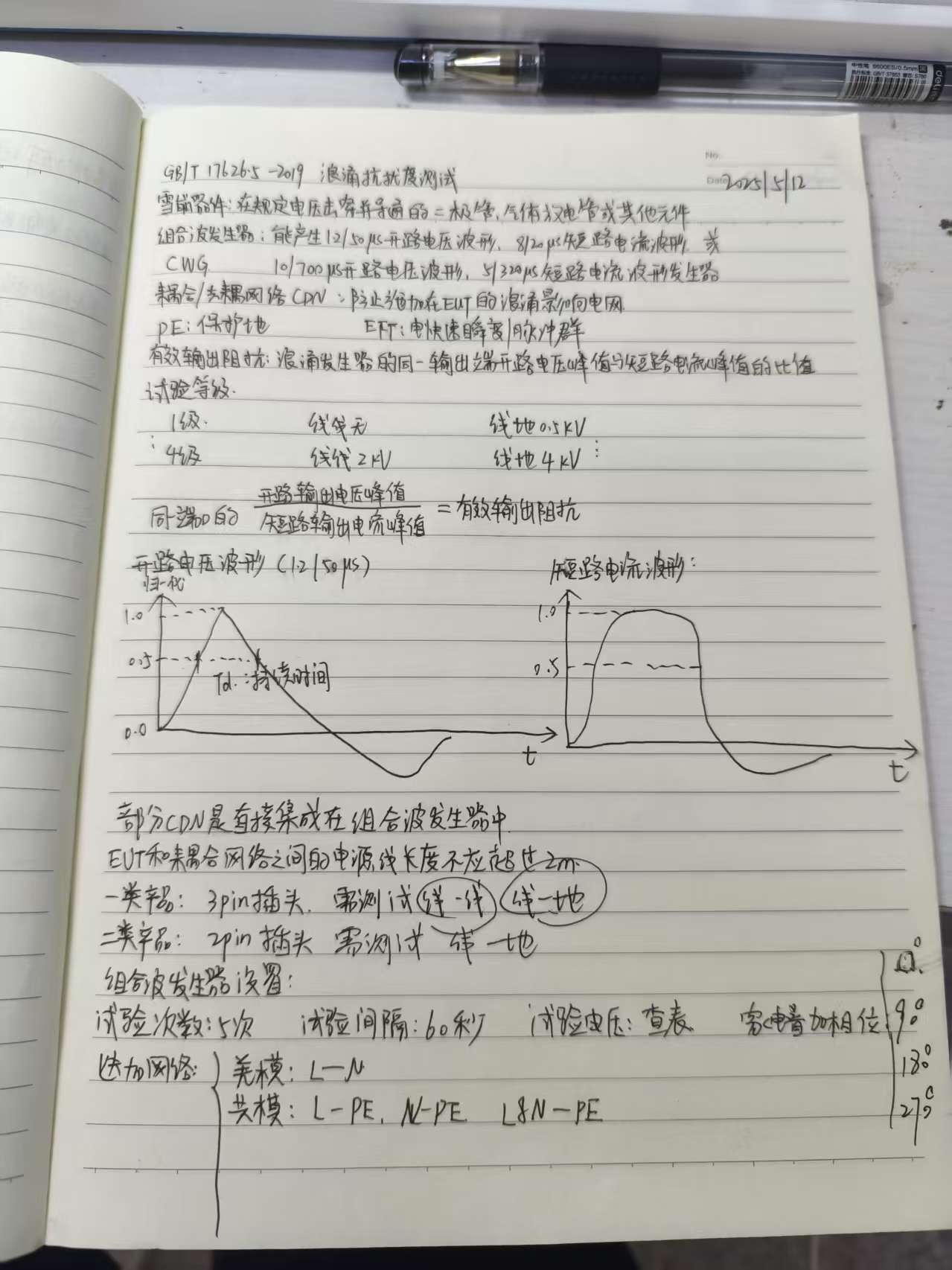

本文图片来自网络或者自己笔记，与任何公司或实验室无关。

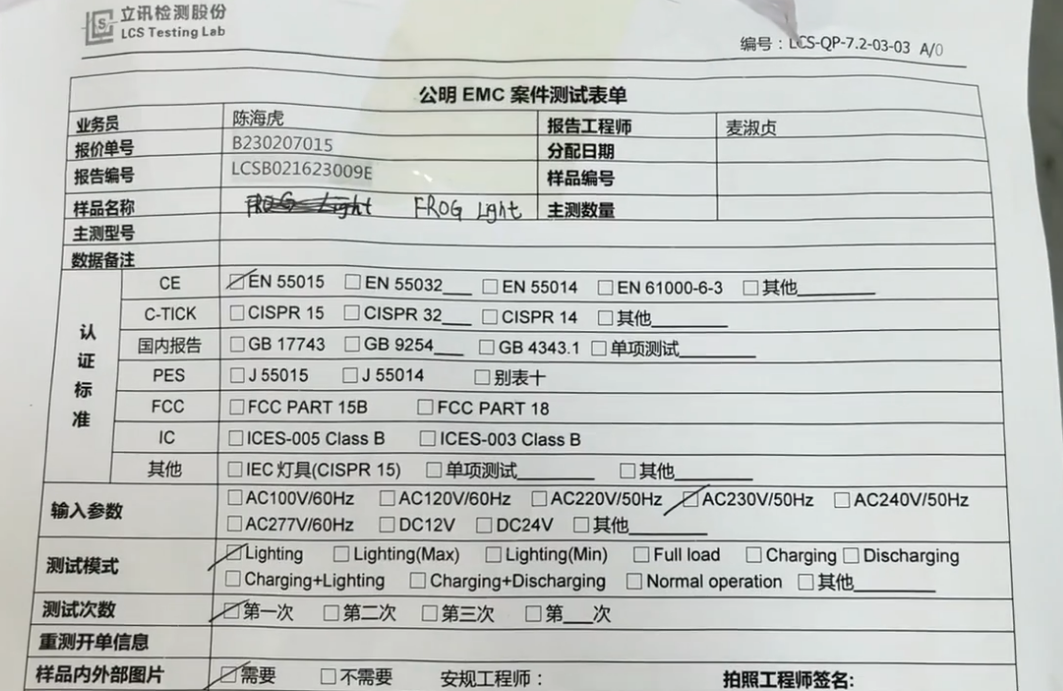

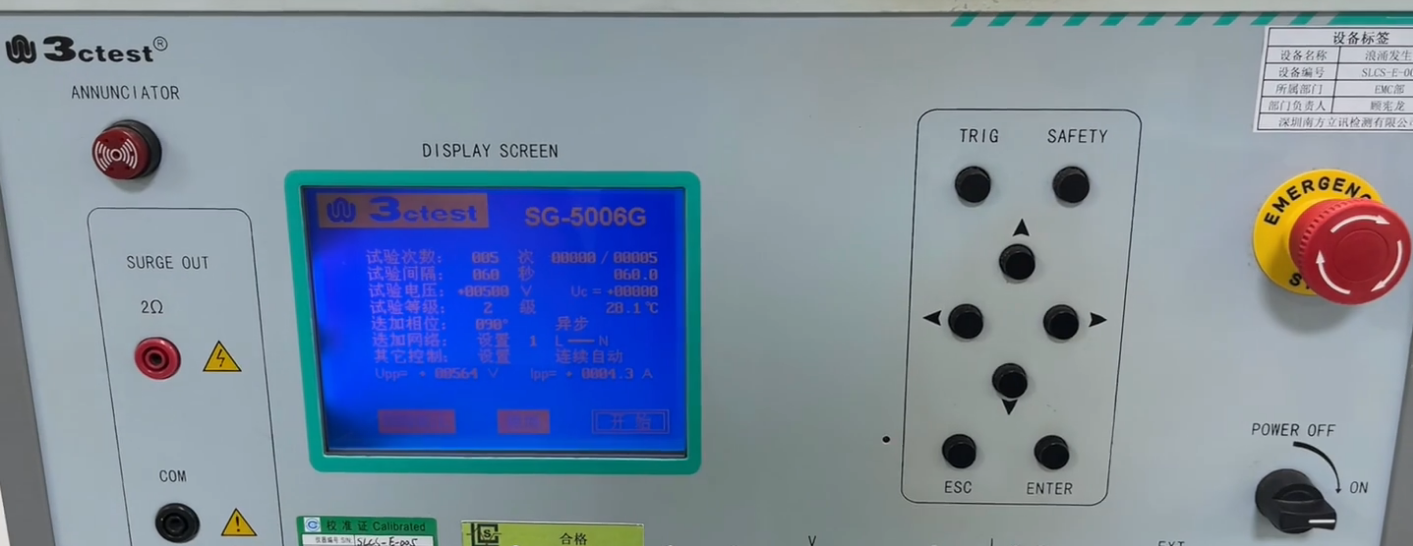

浪涌发生器：

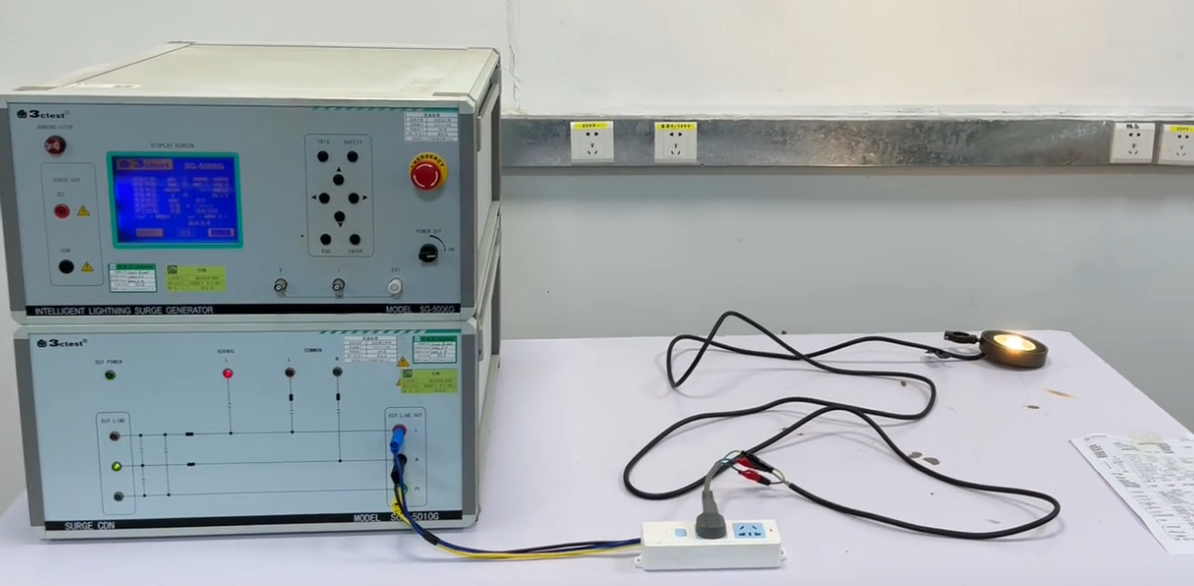

浪涌发生器通过插板和灯具连接：
浪涌发生器的操作方法：
【灯具雷击浪涌测试：差模与共模的区别 #雷击浪涌发生器】https://www.bilibili.com/video/BV1Wo4y1j7A1?vd_source=3cc3c07b09206097d0d8b0aefdf07958
有些浪涌发生器连接上位机进行调试：
冰箱三线插头雷击浪涌测试的主要标准内容如下：
对于三线插头（即相线L、零线N、地线PE）的冰箱，测试主要包括以下耦合方式：
-
L-N 之间（差模）
-
L-PE 之间（共模）
-
N-PE 之间（共模）
🔧 浪涌测试参数要求（典型等级）：
| 接线方式 | 浪涌电压（常用测试等级） | 上升时间/持续时间 | 极性 |
|---|---|---|---|
| L-N | ±1kV、±2kV | 1.2/50 μs | 正/负极性各测试一次 |
| L-PE、N-PE | ±2kV、±4kV（视设备等级） | 1.2/50 μs | 正/负极性各测试一次 |
注：具体等级取决于产品的 安装环境等级（Installation Class）。家用电器通常为 Class II 或 Class III，对应 ±1kV~±2kV。
🧪 测试要求：
-
每个测试点应施加至少 5次浪涌脉冲（每极性），间隔时间至少为 1分钟。
-
测试前后功能应无异常，冰箱应能正常启动、制冷，控制面板无死机、误动作。
-
不允许出现：
-
永久损坏
-
安全风险（漏电、起火等）
-
非恢复性失效
-
✅ 通过判据：
-
A类：设备性能无下降，功能正常；
-
B类：允许功能下降，但能自动恢复；
-
C类：功能丧失但能手动恢复；
-
D类：设备永久损坏 —— 不可接受。
叠加相位极性需做的组合如下：
| 耦合路径 | 极性 | 相位（触发角） |
|---|---|---|
| L-N | 正 / 负 | 0° / 90° / 180° / 270°（至少2个角） |
| L-PE | 正 / 负 | 同上 |
| N-PE | 正 / 负 | 同上 |
👉 每种组合通常需要施加5次脉冲，以保证重复性。
通常需要用不同的**耦合/去耦网络（CDN）**来模拟线路阻抗，尤其是：
-
对差模（L-N）测试，通常使用阻抗为 2 Ω
-
对共模（L/PE 或 N/PE）测试，还会使用 12 Ω 或 42 Ω
为什么要选不同阻值？
不同的阻抗会影响浪涌电压/电流的匹配，使得测试波形更贴近实际情况。例如：
-
2 Ω → 更强电流 → 模拟线路短路浪涌
-
12 Ω / 42 Ω → 更强电压 → 模拟远距离浪涌或雷击反射波
你如果在做的是三线冰箱的浪涌测试，推荐如下选择：
-
L-N 差模：2 Ω（固定）
-
L-PE / N-PE 共模：12 Ω（常见家电选这个）
