AD22 快速定义PCB板框与DXF导入定义

自行定义板框

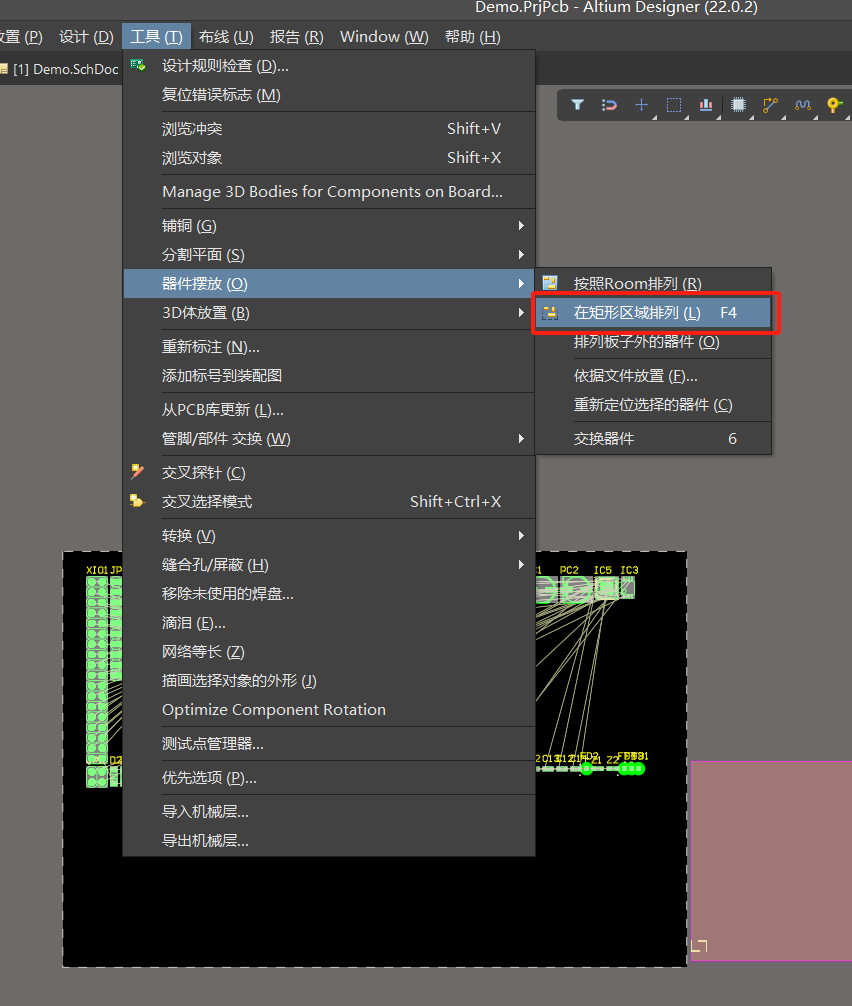

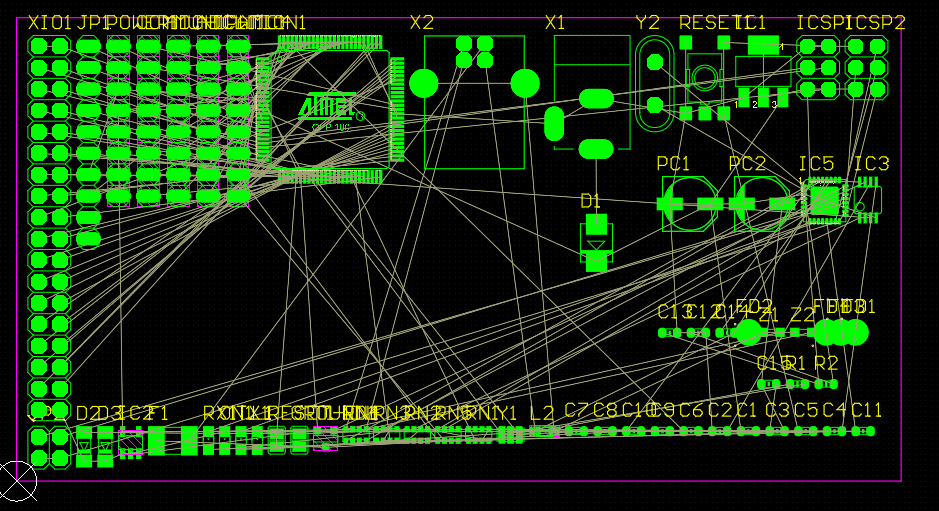

1. 初步评估：选中所有的器件，选中‘在矩形区域排列’

将元件放好后，可以再将元件紧凑一下

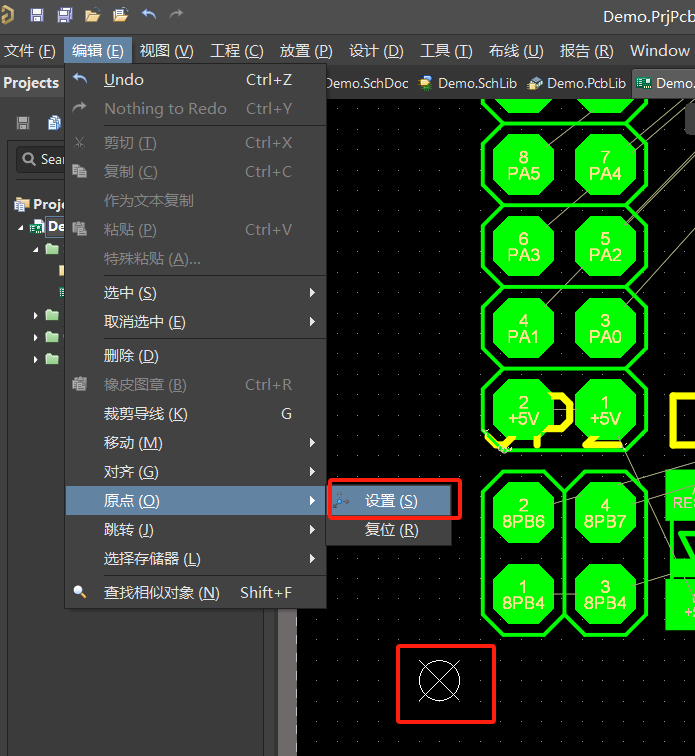

2. 设置原点，并在下方选中机械一层



从原点出发，点击快捷键PL 画框线

3. 对线条长度取整，且最好是5的倍数

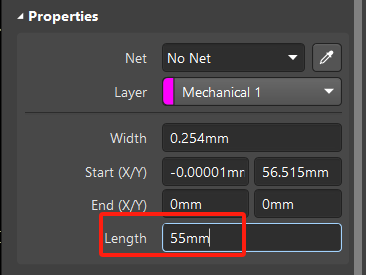

双击线条(原点上的那两条线)，点击快捷键Ctrl+Q，将单位改为mm

选中这两条线，复制粘贴，滨江框线摆放好

4. 重新定义板框

选中原点出发的两条线，按tab键，4条线都会被选中

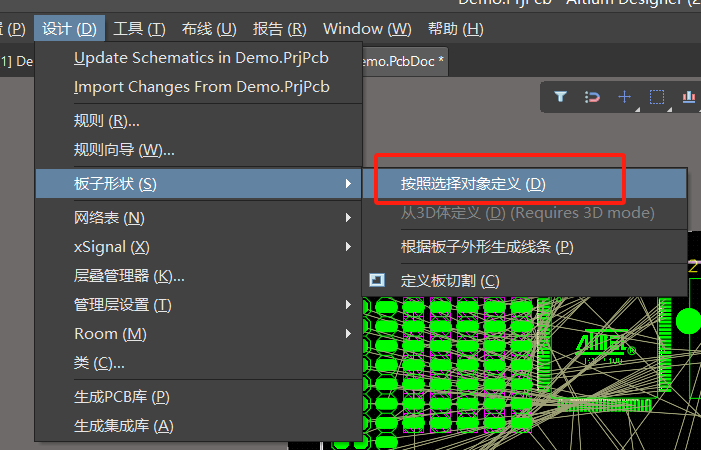

点击快捷键DSD：板框便绘制好了

Ctrl+D：可以看3D模型

---

DXF导入定义

如果板框由结构工程师绘制好了

1.需要导入低版本的DXF文件

将DXF文件在CAD软件中打开，另存为低版本2004年版本的文件

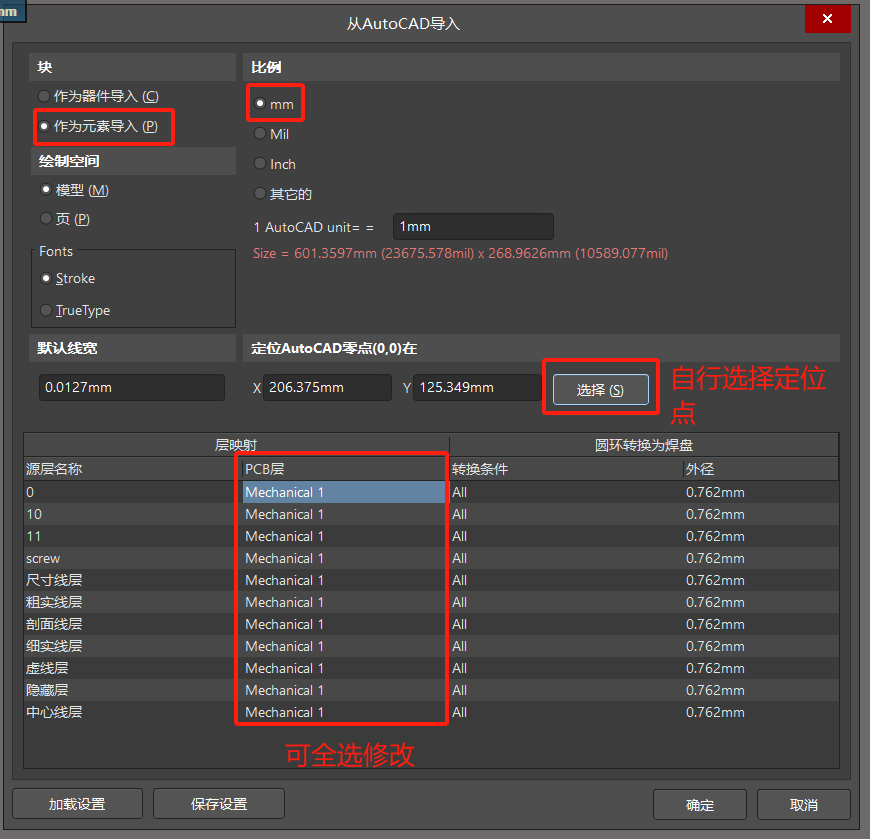

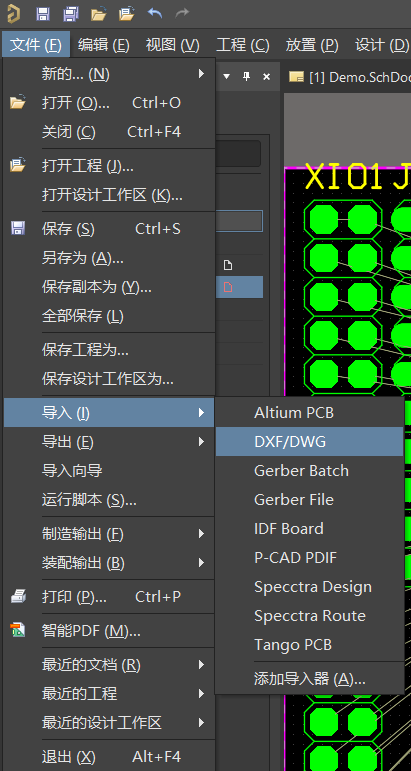

在AD软件中导入：

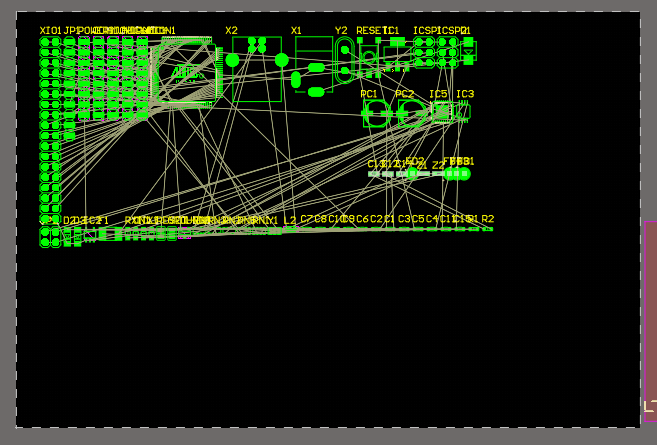

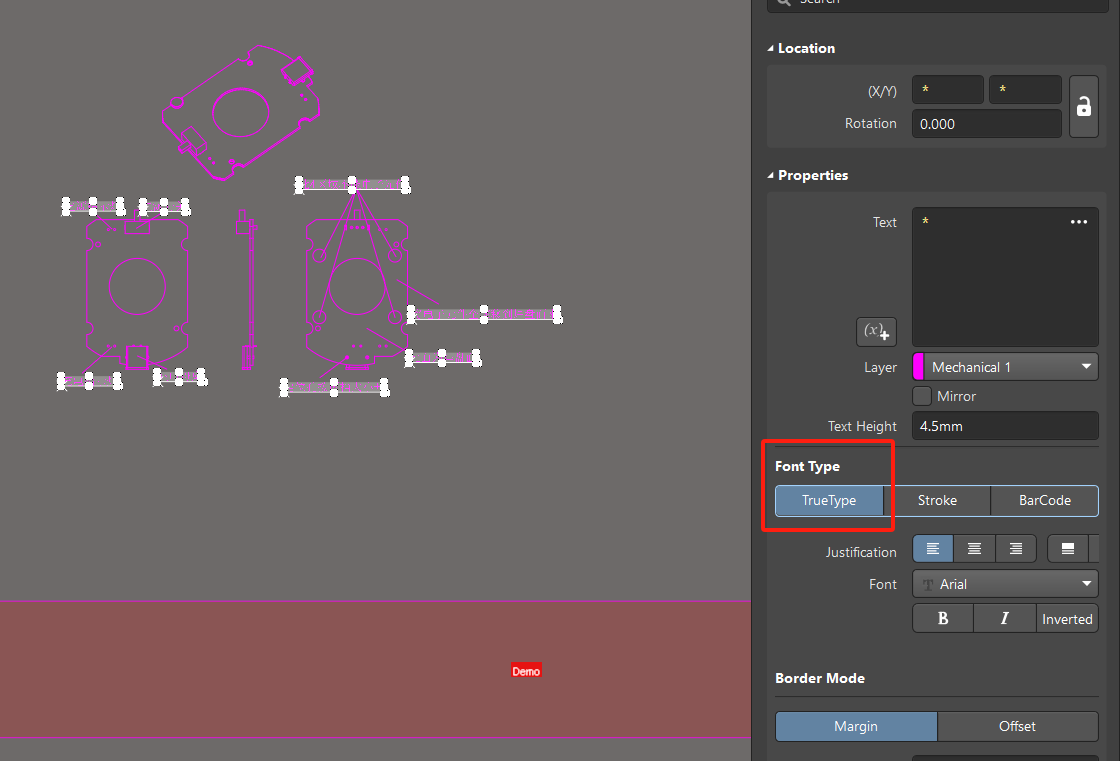

将文字类选中，选择文字类型，便可查看：

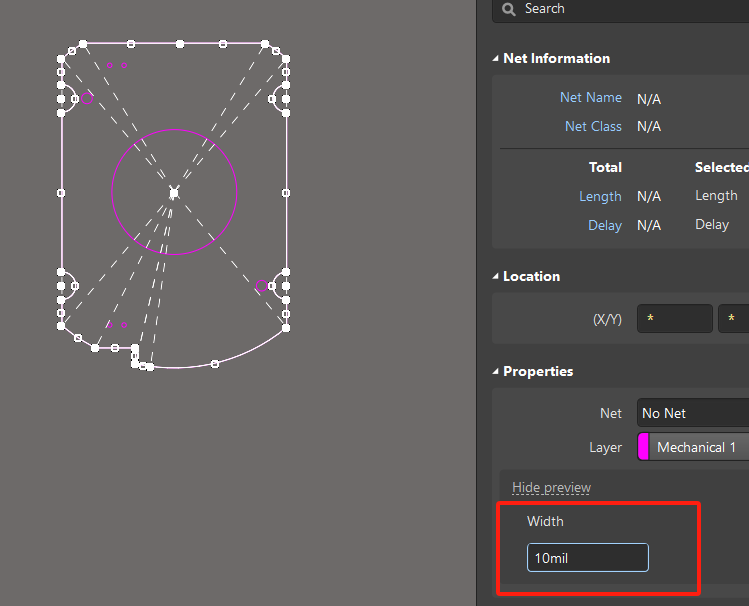

2. 将边框复制出来，边框的大小为10mil，

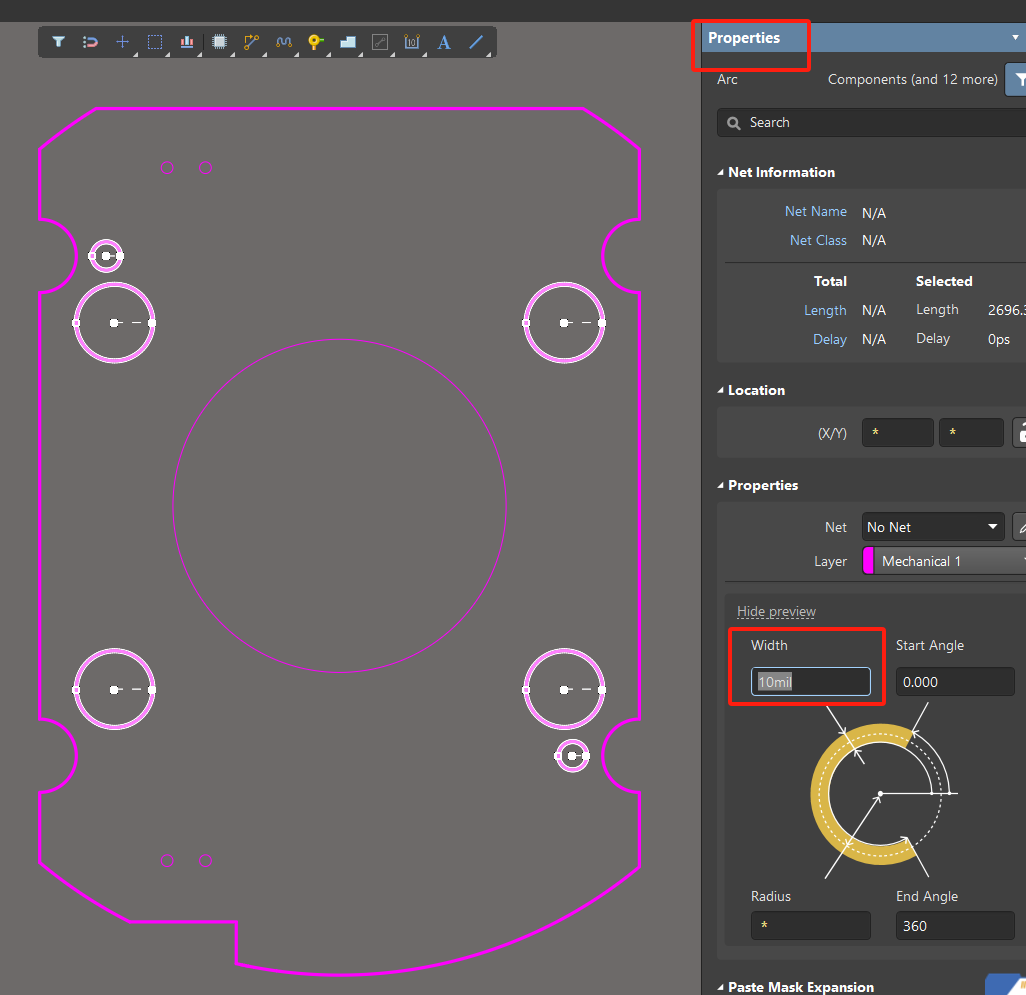

将定位孔复制到板框中，注意镜像（粘贴时按一下X，需要是大写的X，关于X轴镜像粘贴），且将线宽改为10mil

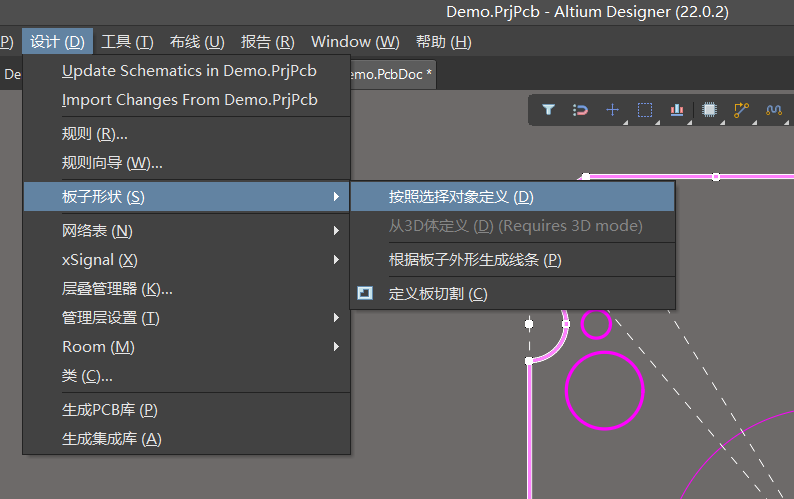

3. 选中外框，点击快捷键DSD：

4. 设置定位孔（板框内部挖空）

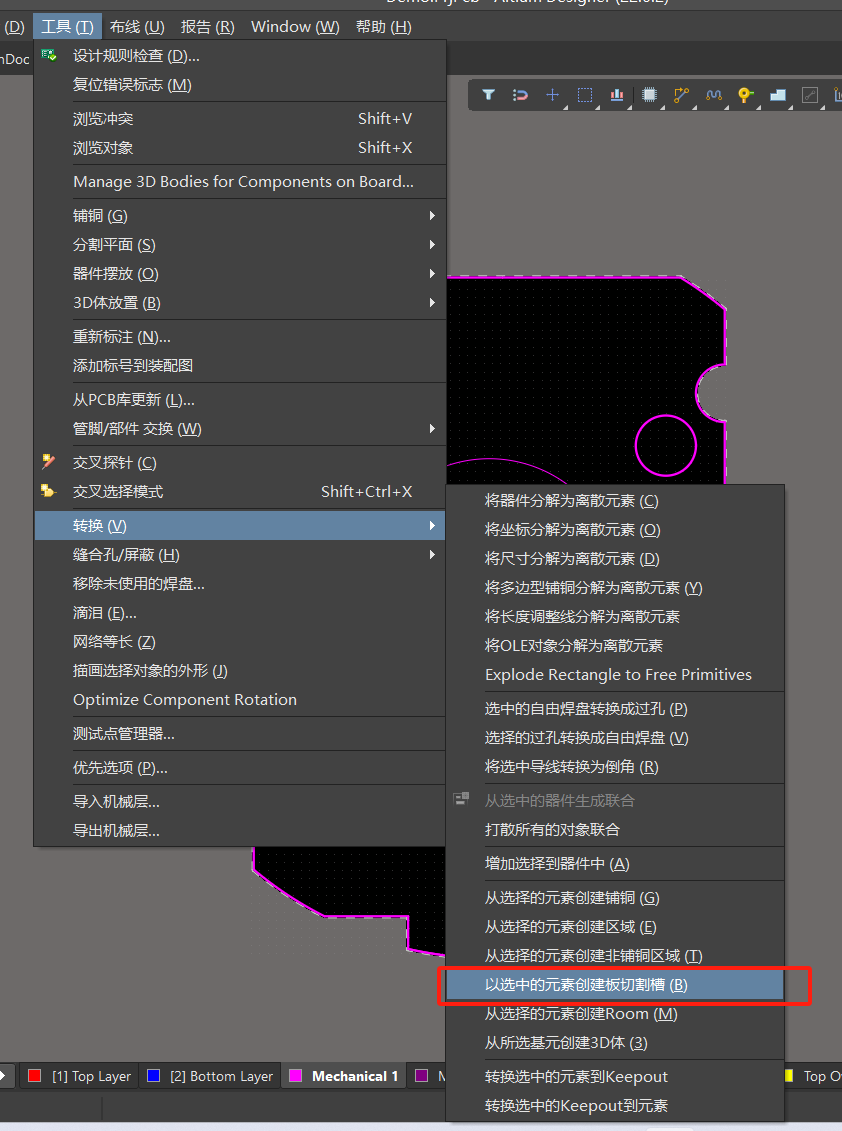

选中图形，快捷键TVB
