STM32f103 标准库 零基础学习之点灯
前提：你已经下好了标准外设库，如果没有可以去找找教程 ST官网上可以下载
目录
前提：你已经下好了标准外设库，如果没有可以去找找教程 ST官网上可以下载
点灯逻辑
1. 定义 GPIO 初始化结构体
2. 开启GPIOA的时钟
一、PA1 的含义
3.初始关闭 LED（输出高电平）
4.配置 GPIOA Pin1为推挽输出
5.点亮 LED（输出低电平）
点灯逻辑
开始
│
├── 定义 GPIO 初始化结构体
│
├── 开启 GPIOA 时钟
│
├── 初始关闭 LED（输出高电平）
│
├── 配置 GPIOA Pin1为推挽输出
│
├── 点亮 LED（输出低电平）
│
└── 进入死循环，保持状态不变1. 定义 GPIO 初始化结构体
GPIO_InitTypeDef gpio_initstruct = {0};
/* 使用结构体 GPIO_InitTypeDef 来配置 GPIO 的工作模式。{0} 表示清零结构体内容，避免使用未初始化的数据。
*/解释：
//结构体原型
typedef struct
{uint16_t GPIO_Pin; /*< 用于指定要配置的 GPIO 引脚 */GPIOSpeed_TypeDef GPIO_Speed; /*用于设定所选引脚的速度*/GPIOMode_TypeDef GPIO_Mode; /*用于指定所选引脚的操作模式*/}GPIO_InitTypeDef;
2. 开启GPIOA的时钟
这张图可以知道我们点亮的灯是在由PA1引脚控制
一、PA1 的含义
- P：表示这是一个 Port（端口）。
- A：表示这是 GPIOA（General Purpose Input/Output Port A） 端口。
- 1：表示这是 GPIOA 端口中的 Pin1（引脚 1）。
因此，PA1 具体指的是 GPIOA 端口的第 1 号引脚。

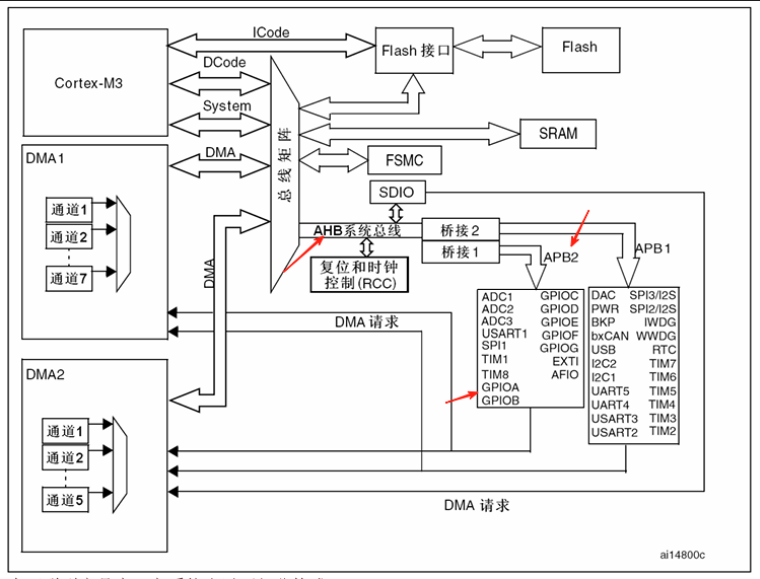

根据这张图我们可以知道
-
Cortex-M3 通过 DCode 或 System 总线连接到 AHB 系统总线。
-
AHB 系统总线 通过 桥接器（桥接 1） 连接到 APB2 总线。
-
APB2 总线 连接到 GPIOA。
接下来我们就来写代码：
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
/* RCC STM32 中管理时钟和复位的模块APB2 高级外设总线 Periph 外设 Clock Clock 时钟 控制该外设的时钟Cmd Command 命令 表示这是一个“命令”函数，用来开启或关闭
*/解释：
//函数原型
void RCC_APB2PeriphClockCmd(uint32_t RCC_APB2Periph, FunctionalState NewState)
//功能：根据传入的参数，决定是否开启或关闭某个 APB2 外设的时钟uint32_t RCC_APB2Periph：表示要操作的 APB2 总线上的某个外设。
比如：RCC_APB2Periph_GPIOA（GPIOA 端口）、RCC_APB2Periph_USART1（串口1）等。
FunctionalState NewState：是一个枚举类型，表示要设置的状态。
只有两个值：
ENABLE：开启该外设的时钟
DISABLE：关闭该外设的时钟
3.初始关闭 LED（输出高电平）
- 由图可知需要低电平才会有电势差，才能点亮LED灯。
- 💡 这里先让 LED 熄灭是为了确保初始状态。
GPIO_SetBits(GPIOA,GPIO_Pin_1);
功能：将GPIOA中的引脚1设置为高电平。//函数原型
void GPIO_SetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)
GPIO_TypeDef* GPIOx：这个参数表示你要操作的是哪个 GPIO 端口
uint16_t GPIO_Pin：它表示你要操作的是该端口下的 哪一个具体的引脚4.配置 GPIOA Pin1为推挽输出
//配置io模式 推挽模式，50mgpio_initstruct.GPIO_Pin = GPIO_Pin_1;gpio_initstruct.GPIO_Mode = GPIO_Mode_Out_PP;gpio_initstruct.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA,&gpio_initstruct);//配置端口引脚的模式解释：
gpio_initstruct.GPIO_Pin = GPIO_Pin_1;
gpio_initstruct.GPIO_Mode = GPIO_Mode_Out_PP;
gpio_initstruct.GPIO_Speed = GPIO_Speed_50MHz;
这三句是开头初始化的那个结构体，现在是来设置具体模式和参数了。GPIO_Init(GPIOA, &gpio_initstruct);
这个代码的意思是：初始化某个 GPIO 引脚的模式和参数参数说明：
GPIO_TypeDef* GPIOx：表示你要操作的是哪个端口
GPIO_InitStruct：是一个结构体指针，指向你配置好的 GPIO 参数：引脚编号（Pin）工作模式（Mode）输出速度（Speed）5.点亮 LED（输出低电平）
-
GPIO_ResetBits(GPIOA,GPIO_Pin_1); 功能：将GPIOA中的引脚1设置为低电平。设置为低电平灯就有了电势差，就可以亮了。
最后加个while(1);就可以一直亮了;
int main(void)
{GPIO_InitTypeDef gpio_initstruct = {0};//初始化gpio结构体//开启端口时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE); //开启端口时钟//关闭灯GPIO_SetBits(GPIOA,GPIO_Pin_1);//让端口引脚输出1，使得灯灭//配置io模式 推挽模式，50mgpio_initstruct.GPIO_Pin = GPIO_Pin_1;gpio_initstruct.GPIO_Mode = GPIO_Mode_Out_PP;gpio_initstruct.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA,&gpio_initstruct);//配置端口引脚的模式//开灯GPIO_ResetBits(GPIOA,GPIO_Pin_1);//让端口引脚输出0，使得灯亮while(1);
}
