OSPF综合实验报告

news 2025/7/1 15:00:43

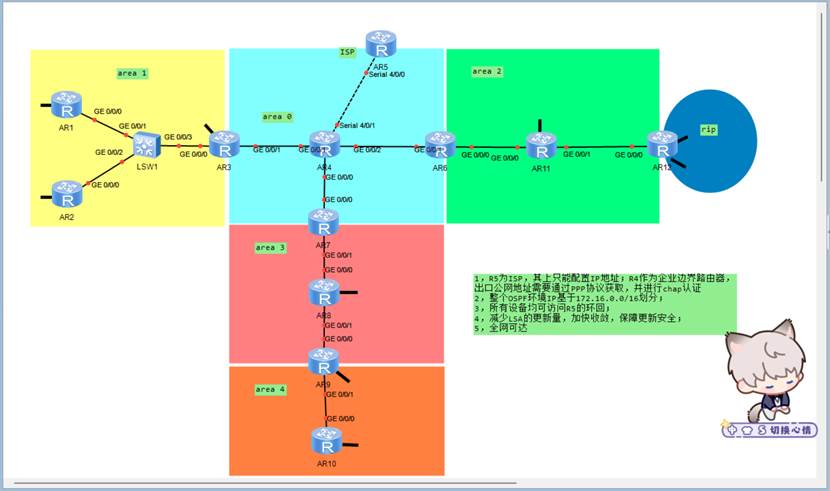

实验拓扑：

  1. 实验需求：

1）R5为ISP，其上只能配置IP地址；R4作为企业边界路由器，

出口公网地址需要通过PPP协议获取，并进行chap认证

2）整个OSPF环境IP基于172.16.0.0/16划分；

3）所有设备均可访问R5的环回；

4）减少LSA的更新量，加快收敛，保障更新安全；

5）全网可达

2、实验思路

1）基于172.16.0.0/16网段进行子网划分，需要根据拓扑结构进行ip的分配，减少浪费。

2）R4 作为企业边界路由器，出口公网地址需要通过 PPP 协议获取，并进行 chap 认证，所以在R4上配置 PPP 协议及 CHAP 认证，并设置用户名和密码，接口IP通过PPP协议获取

3）在各个路由器上启用 OSPF，要指定 Router ID，根据所属区域配置 network 命令去宣告网段。

4）用ping 命令测试设备间的连通性，重点测试到 R5 环回的可达性；使用相关 OSPF 命令查看邻居状态、路由表等，确保配置正确。

3、实验步骤

（一）IP 地址规划与配置

设备

接口

IP 地址

子网掩码

AR1

g0/0/0

172.16.1.1

255.255.255.0

AR1

g/0/1

172.16.2.1

255.255.255.0

AR2

g/0/0

172.16.1.2

255.255.255.0

AR3

g/0/1

172.16.3.1

255.255.255.0

AR3

g/0/3

172.16.2.2

255.255.255.0

AR4

g0/0/1

172.16.3.2

255.255.255.0

AR4

Serial4/0/1

PPP协议获取

---

AR5

Serial4/0/0

192.168.1.1

255.255.255.0

AR5

Loopback0

172.16.255.255

255.255.255.255

AR6

g/0/0

172.16.4.1

255.255.255.0

AR7

g0/0/0

172.16.6.1

255.255.255.0

AR7

g/0/1

172.16.7.1

255.255.255.0

AR8

g/0/0

172.16.7.2

255.255.255.0

AR8

g/0/1

172.16.8.1

255.255.255.0

AR9

g0/0/0

172.16.8.2

255.255.255.0

AR9

g0/0/0

172.16.9.1

255.255.255.0

AR10

g0/0/0

172.16.9.2

255.255.255.0

AR11

g0/0/0

172.16.4.2

255.255.255.0

AR11

g0/0/1

172.16.5.1

255.255.255.0

AR12

g0/0/0

172.16.5.2

255.255.255.0

(二) 设备配置

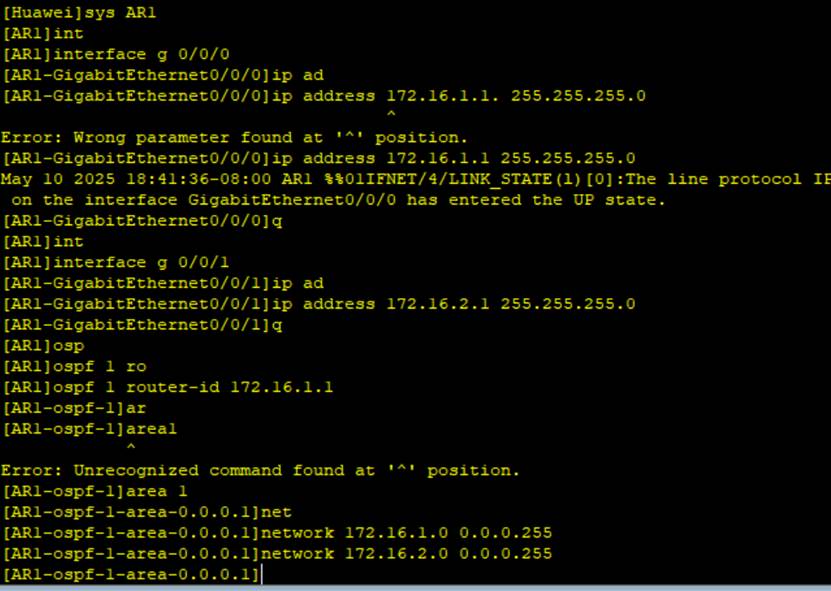

  1. AR1的配置

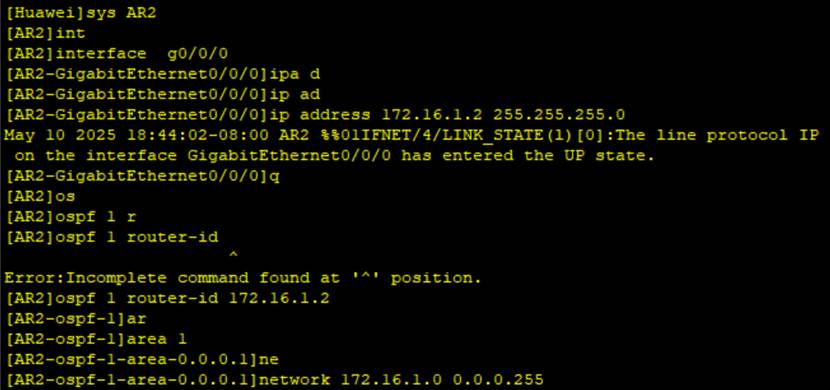

  1. AR2的配置

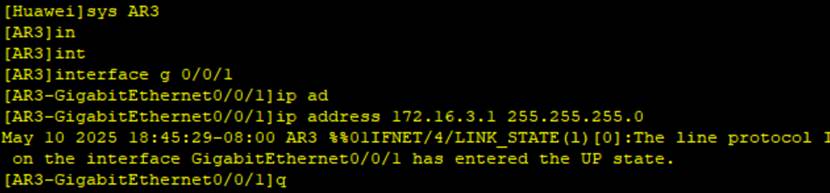

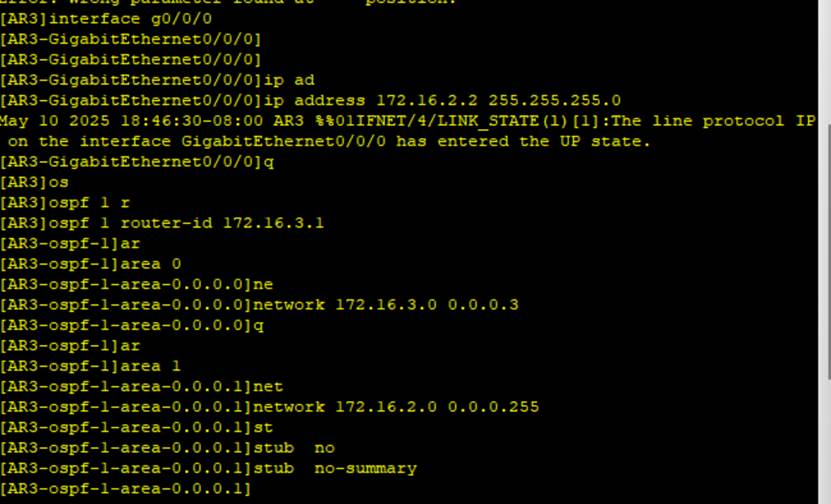

  1. AR3配置

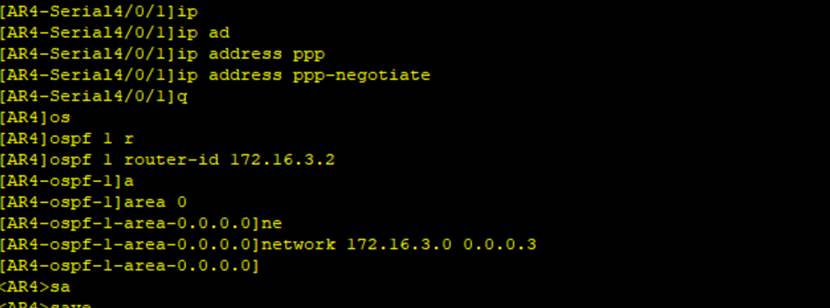

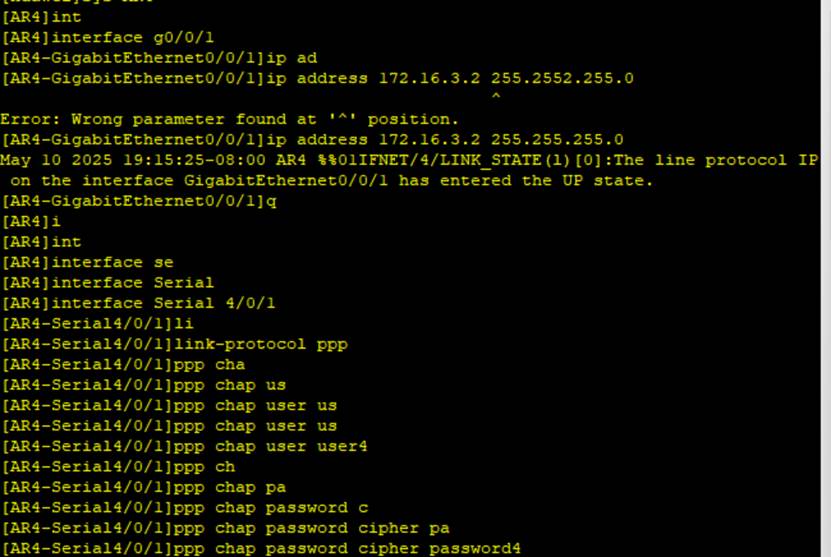

  1. AR4配置

  1. AR5配置

interface Serial4/0/0

ip address 192.168.1.1 255.255.255.0

interface Loopback0

ip address 172.16.255.255 255.255.255.255

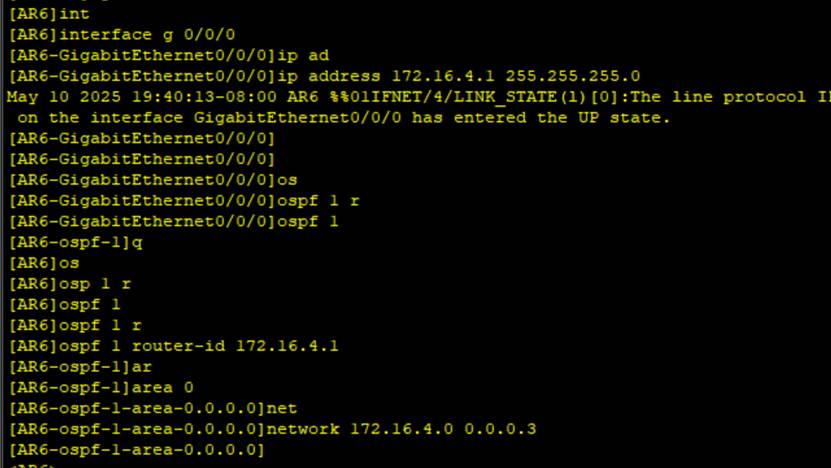

  1. AR6配置

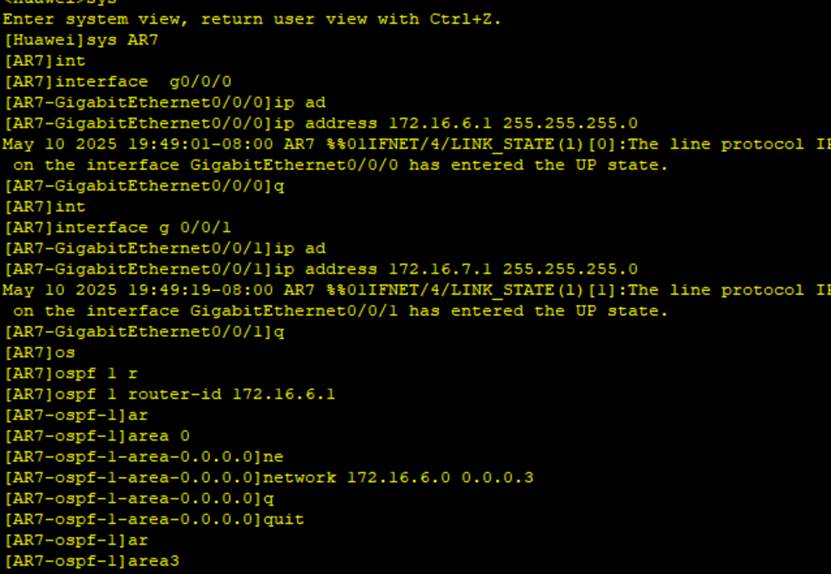

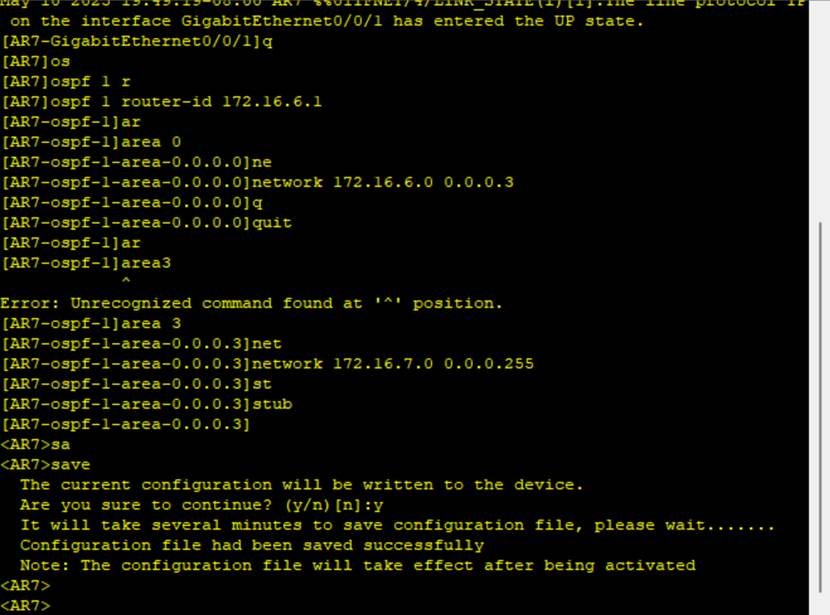

  1. AR7配置

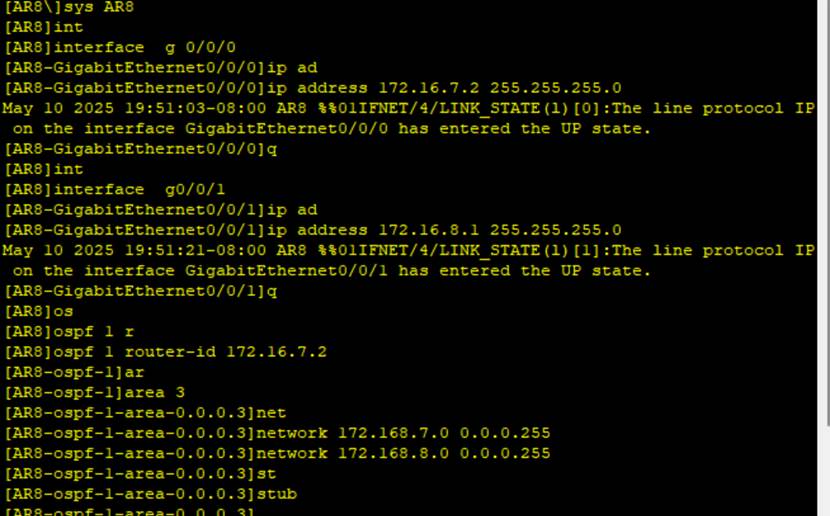

  1. AR8配置

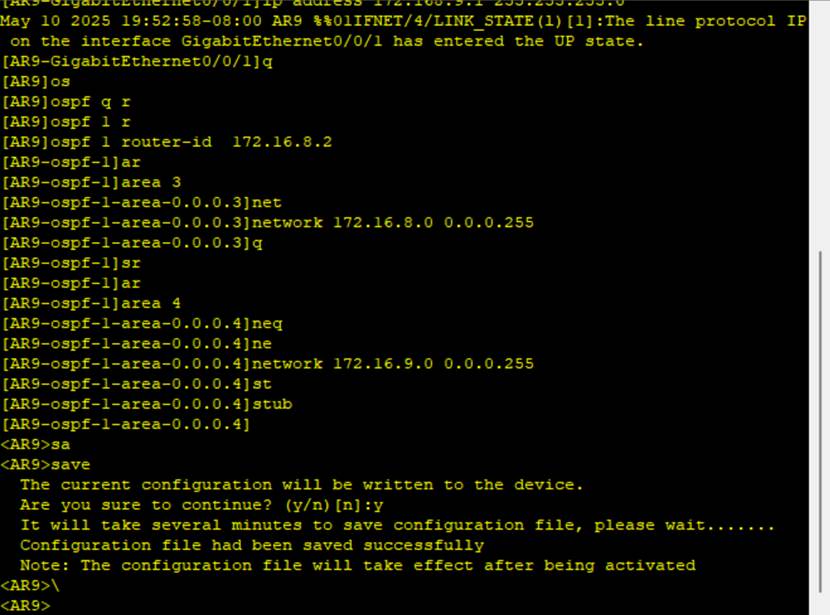

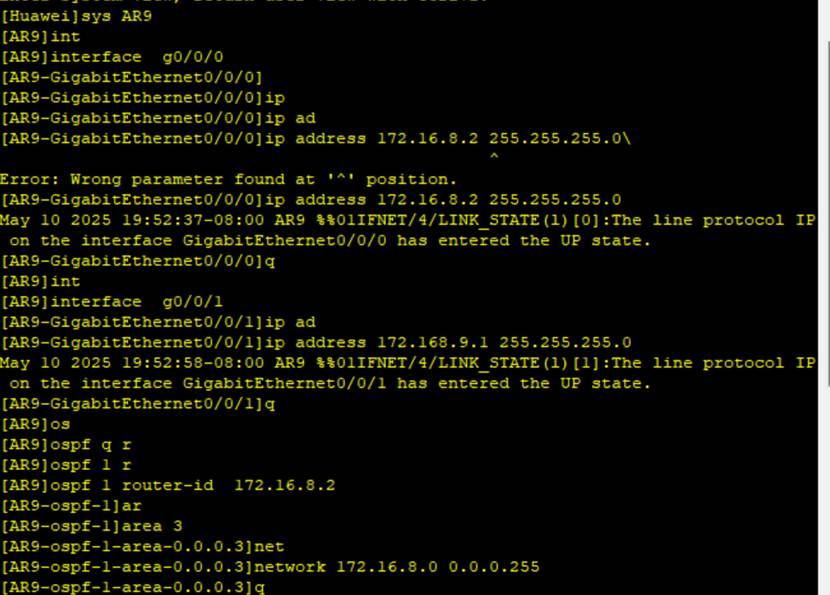

  1. AR9配置

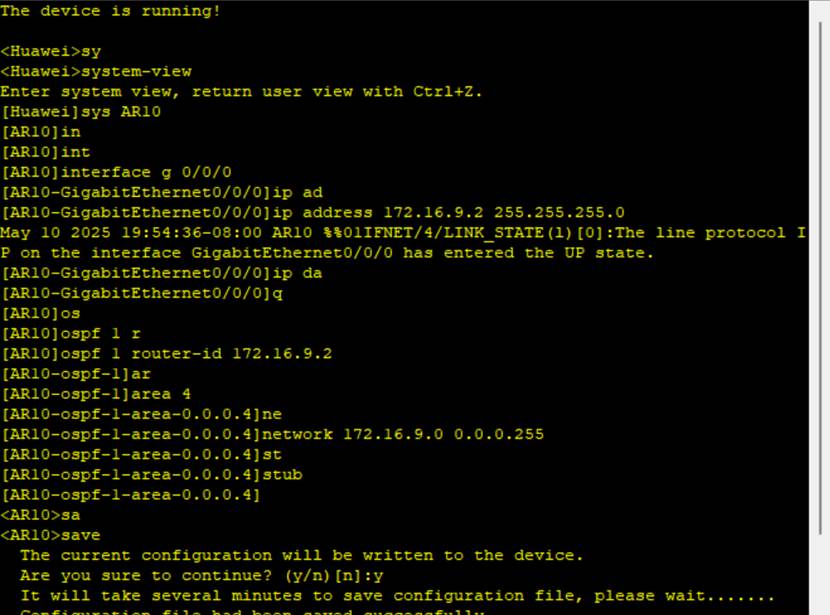

  1. AR10配置

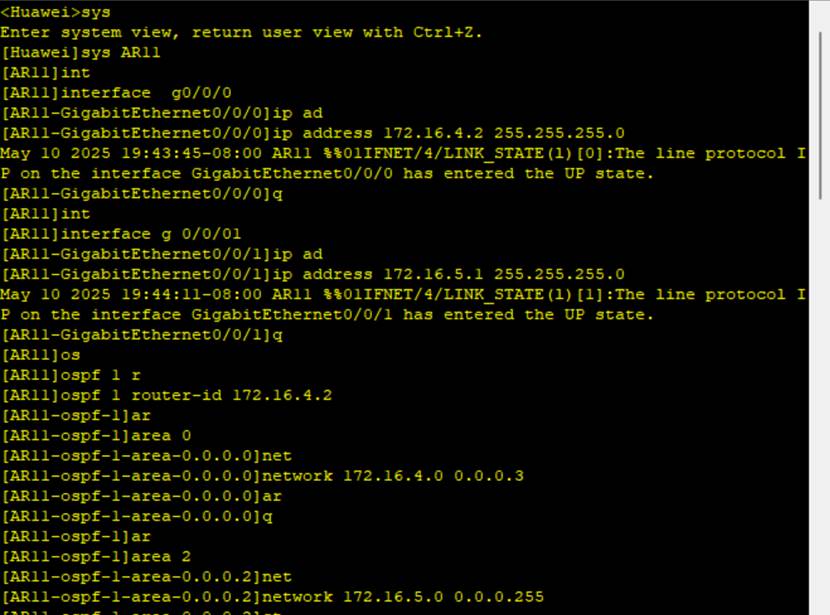

  1. AR11配置

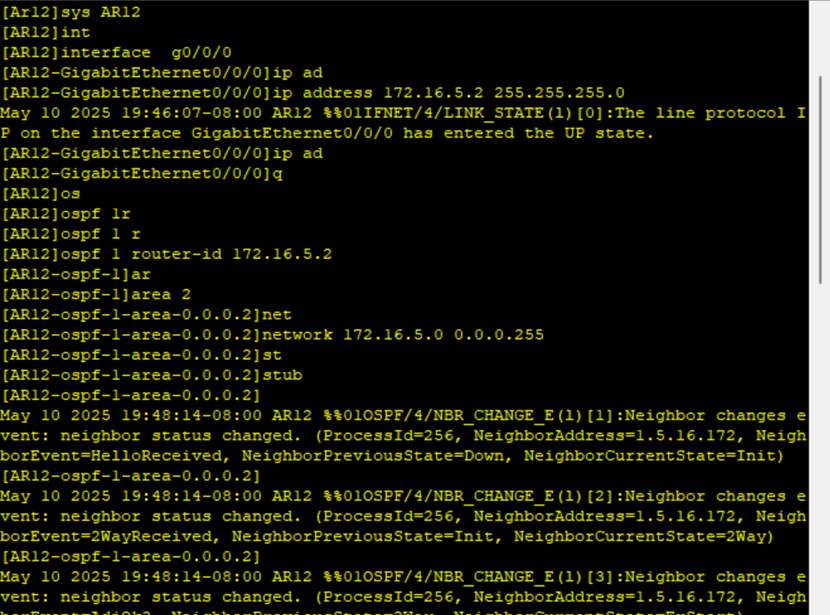

  1. AR12配置

4、结果验证

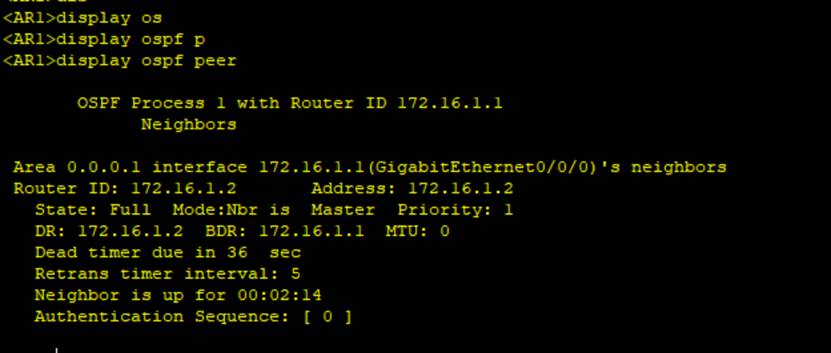

（1）ospf邻居关系的验证（display ospf peer）

  1. AR1

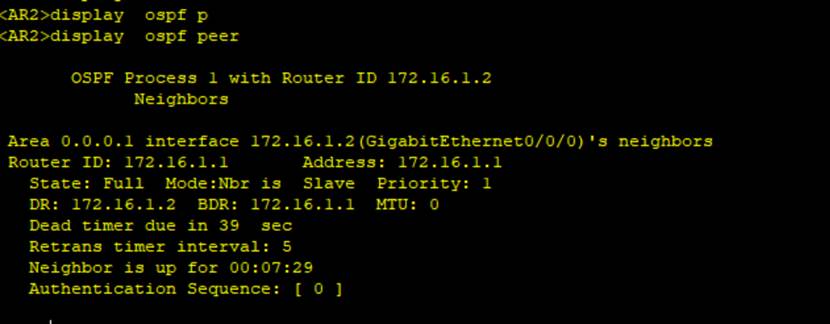

  1. AR2

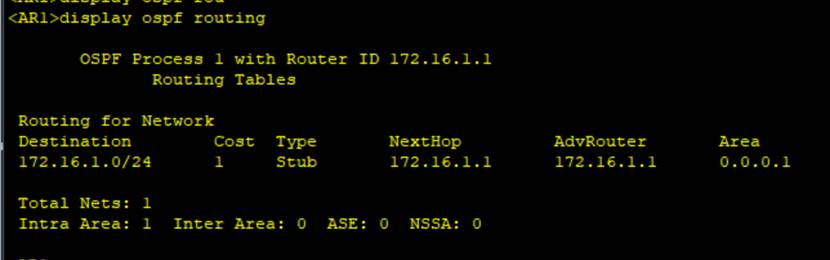

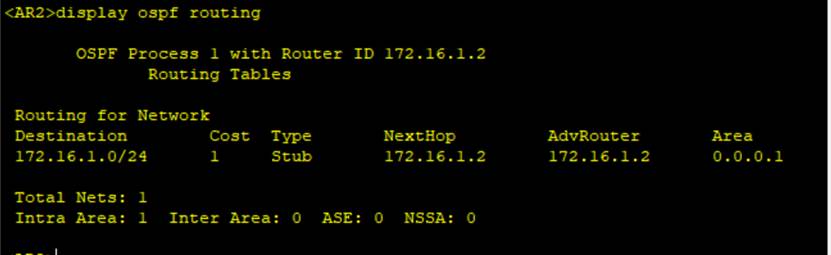

（2）ospf路由表（display ospf routing）

  1. AR1

  1. AR2

（3）PPP 及 CHAP 认证检验结果（display interface Serial4/0/1）

OSPF综合实验报告

实验拓扑：

  1. 实验需求：

1）R5为ISP，其上只能配置IP地址；R4作为企业边界路由器，

出口公网地址需要通过PPP协议获取，并进行chap认证

2）整个OSPF环境IP基于172.16.0.0/16划分；

3）所有设备均可访问R5的环回；

4）减少LSA的更新量，加快收敛，保障更新安全；

5）全网可达

2、实验思路

1）基于172.16.0.0/16网段进行子网划分，需要根据拓扑结构进行ip的分配，减少浪费。

2）R4 作为企业边界路由器，出口公网地址需要通过 PPP 协议获取，并进行 chap 认证，所以在R4上配置 PPP 协议及 CHAP 认证，并设置用户名和密码，接口IP通过PPP协议获取

3）在各个路由器上启用 OSPF，要指定 Router ID，根据所属区域配置 network 命令去宣告网段。

4）用ping 命令测试设备间的连通性，重点测试到 R5 环回的可达性；使用相关 OSPF 命令查看邻居状态、路由表等，确保配置正确。

3、实验步骤

（一）IP 地址规划与配置

设备

接口

IP 地址

子网掩码

AR1

g0/0/0

172.16.1.1

255.255.255.0

AR1

g/0/1

172.16.2.1

255.255.255.0

AR2

g/0/0

172.16.1.2

255.255.255.0

AR3

g/0/1

172.16.3.1

255.255.255.0

AR3

g/0/3

172.16.2.2

255.255.255.0

AR4

g0/0/1

172.16.3.2

255.255.255.0

AR4

Serial4/0/1

PPP协议获取

---

AR5

Serial4/0/0

192.168.1.1

255.255.255.0

AR5

Loopback0

172.16.255.255

255.255.255.255

AR6

g/0/0

172.16.4.1

255.255.255.0

AR7

g0/0/0

172.16.6.1

255.255.255.0

AR7

g/0/1

172.16.7.1

255.255.255.0

AR8

g/0/0

172.16.7.2

255.255.255.0

AR8

g/0/1

172.16.8.1

255.255.255.0

AR9

g0/0/0

172.16.8.2

255.255.255.0

AR9

g0/0/0

172.16.9.1

255.255.255.0

AR10

g0/0/0

172.16.9.2

255.255.255.0

AR11

g0/0/0

172.16.4.2

255.255.255.0

AR11

g0/0/1

172.16.5.1

255.255.255.0

AR12

g0/0/0

172.16.5.2

255.255.255.0

(二) 设备配置

  1. AR1的配置

  1. AR2的配置

  1. AR3配置

  1. AR4配置

  1. AR5配置

interface Serial4/0/0

ip address 192.168.1.1 255.255.255.0

interface Loopback0

ip address 172.16.255.255 255.255.255.255

  1. AR6配置

  1. AR7配置

  1. AR8配置

  1. AR9配置

  1. AR10配置

  1. AR11配置

  1. AR12配置

4、结果验证

（1）ospf邻居关系的验证（display ospf peer）

  1. AR1

  1. AR2

（2）ospf路由表（display ospf routing）

  1. AR1

  1. AR2

（3）PPP 及 CHAP 认证检验结果（display interface Serial4/0/1）
