嵌入式学习--江协51单片机day4

news 来源：原创 2025/5/11 6:17:18

昨天周五没有学习，因为中午没有睡觉，下午和晚上挤不出整块的时间。周日有考试今天也没有学很多啊，但以后周末会是学一天，另一天休息和写周总结。

今天学了串口通信和LED点阵屏，硬件原理是真的很迷，一但想搞的明白就学的很慢，还怪焦虑的，但是感觉知道那么回事就行，主要还是记住要如何设置就行吧

串口通信

串口初始化的代码可以去软件里面生成，但是注意中间的一些设置，按照视频的设置实现不了，看弹幕还是挺有用的。

串口为UART，四种模式，我们通常使用模式一（SCON控制）

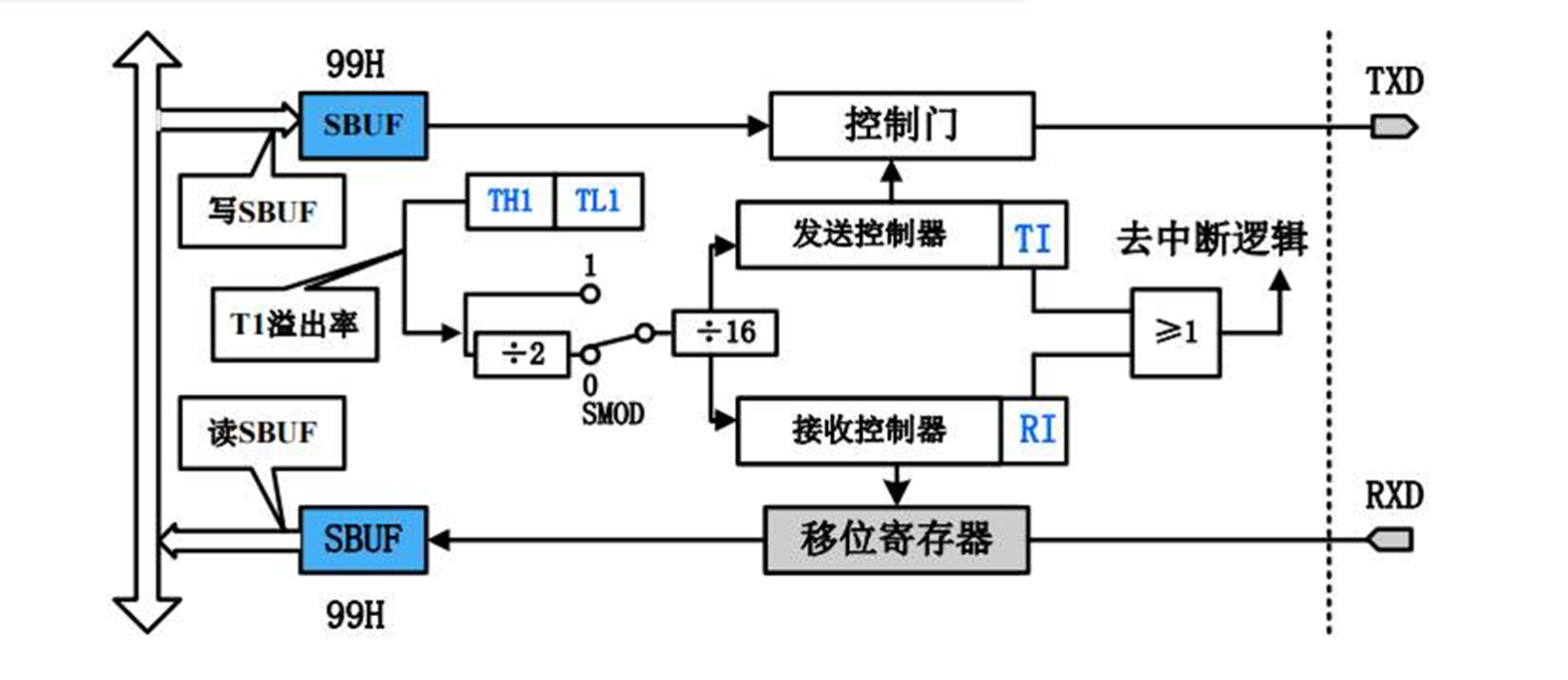

这图是串口的工作原理，一般带t的代表发送为transmit，带r的代表接受为receive

SBUF是串口数据缓存寄存器

数据显示在软件中有两种显示模式：HEX/文本。HEX是原始数据就是二进制，十六进制之类的，文本是asc编码

串口向电脑发送数据

#include <REGX52.H>
#include "Delay.h"
#include "UART.h"
unsigned char Sec;
void UART_Init(void)		//4800bps@11.0592MHz
{PCON &= 0x8F;		//波特率不倍速SCON = 0x40;		//8位数据,可变波特率TMOD &= 0x0F;		//清除定时器1模式位TMOD |= 0x20;		//设定定时器1为8位自动重装方式TL1 = 0xFA;		//设定定时初值TH1 = 0xFA;		//设定定时器重装值ET1 = 0;		//禁止定时器1中断TR1 = 1;		//启动定时器1
}
/*** @brief  串口发送一个字节数据* @param  Byte要发送的字节数据* @retval */
void UART_SendByte(unsigned char Byte)
{SBUF=Byte;while(TI=0);TI=0;
}
void main()
{UART_Init();while(1){UART_SendByte(Sec);Sec++;Delay(1000);}}

电脑通过串口控制LED

因为用到了中断系统，所以在初始化要额外设置

#include <REGX52.H>
#include "Delay.h"
#include "UART.h"
#include <REGX52.H>
/*** @brief  串口初始化* @param  * @retval */
void UART_Init(void)		//4800bps@11.0592MHz
{PCON &= 0x8F;		//波特率不倍速SCON = 0x50;		//8位数据,可变波特率TMOD &= 0x0F;		//清除定时器1模式位TMOD |= 0x20;		//设定定时器1为8位自动重装方式TL1 = 0xFA;		//设定定时初值TH1 = 0xFA;		//设定定时器重装值ET1 = 0;		//禁止定时器1中断TR1 = 1;		//启动定时器1EA=1;ES=1;
}
/*** @brief  串口发送一个字节数据* @param  Byte要发送的字节数据* @retval */
void UART_SendByte(unsigned char Byte)
{SBUF=Byte;while(TI=0);TI=0;//TI,RI需要软件置零
}
/*串口中断函数模板
void UART_Routine()  interrupt 4
{if(RI==1){RI=0;}
}
*/unsigned char Sec;
void main()
{UART_Init();while(1){UART_SendByte(Sec);Sec++;Delay(1000);}}
void UART_Routine()  interrupt 4
{if(RI==1){P2=SBUF;UART_SendByte(SBUF);RI=0;}
}

LED点阵屏

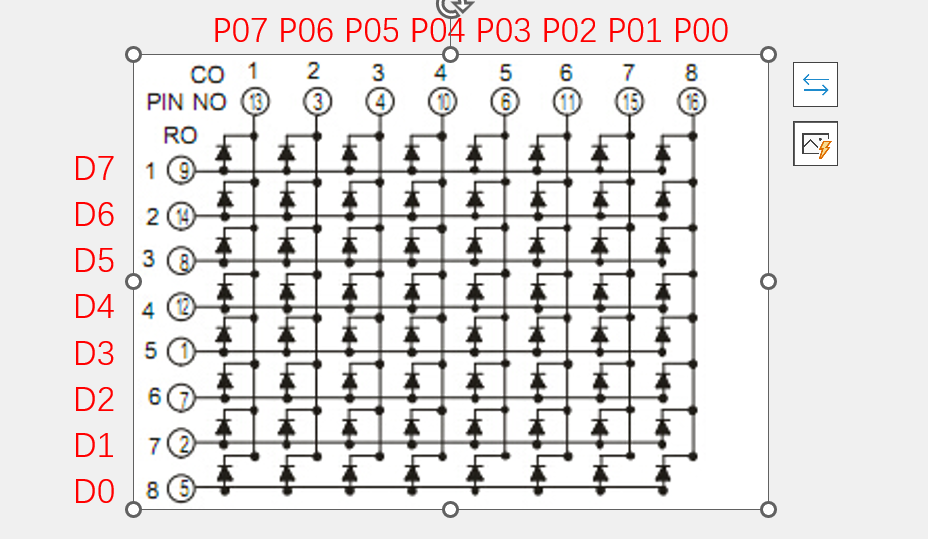

这是LED点阵屏的工作原理，D端需要通过74H595写入

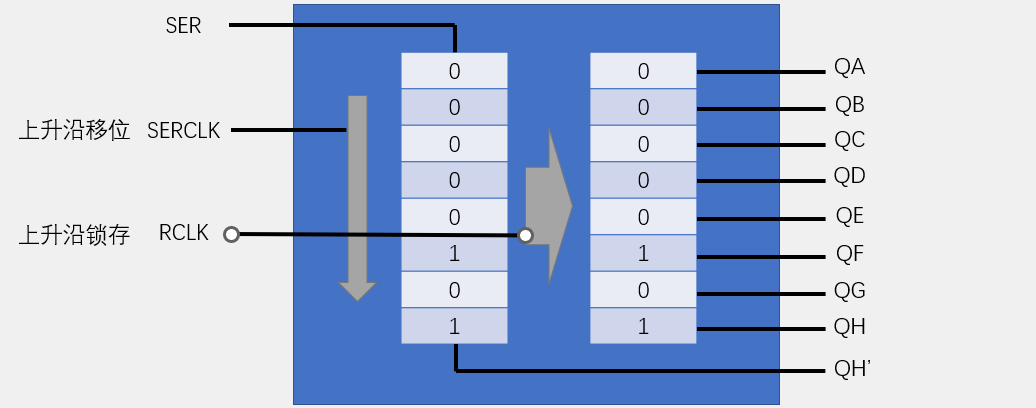

SER是要写入的数据 SRLCK 置一下沉一位 RCLK 当写满8位输出D端

（SER=Byte&(0x80>>i)用来将Byte的每一位取出）

LED点阵屏显示图形

#include <REGX52.H>
#include "Delay.h"
sbit RCK=P3^5;//RCLK
sbit SCK=P3^6;//SRCLK
sbit SER=P3^4;#define MATRIX_LED_PORT   P0/*** @brief  74HC595写入一个字节* @param  * @retval */
void _74HC595_WriteByte(unsigned char Byte)
{unsigned char i;for(i=0;i<8;i++){SER=Byte&(0x80>>i);SCK=1;SCK=0;}	RCK=1;RCK=0;
}
/*** @brief  LED点阵屏显示一列数据* @param  Column 0-7 0在最左边* @param  Data   00-FF* @retval */
void MatrixLED_ShowColumn(unsigned char Column,Data)
{_74HC595_WriteByte(Data);MATRIX_LED_PORT=~(0x80>>Column);Delay(1);MATRIX_LED_PORT=0xFF;
}void main()
{SCK=0;RCK=0;while(1){MatrixLED_ShowColumn(0,0x00);MatrixLED_ShowColumn(1,0x00);MatrixLED_ShowColumn(2,0x01);MatrixLED_ShowColumn(3,0x02);MatrixLED_ShowColumn(4,0x1C);MatrixLED_ShowColumn(5,0x3E);MatrixLED_ShowColumn(6,0x7B);MatrixLED_ShowColumn(7,0x58);}}

LED点阵屏显示动画

这个就是帧流动，用循环实现，点阵图有软件可以生成，再就是注意边界了

#include <REGX52.H>
#include "Delay.h"
#include "MatrixLED.h"
unsigned char code Animation[]={0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x10,0x10,0x1F,0x10,0x10,0x00,0x00,0x00,0x04,0x04,0xFC,0x04,0x04,0x00,0x00,0x10,0x1F,0x11,0x03,0x14,0x18,0x10,0x00,0x04,0xFC,0x04,0x80,0x64,0x1C,0x04,0x00,0x10,0x1F,0x10,0x00,0x00,0x10,0x1F,0x10,0x00,0xF8,0x04,0x04,0x04,0x04,0xF8,0x00,0x10,0x1F,0x0C,0x03,0x00,0x10,0x1F,0x10,0x04,0xFC,0x04,0x00,0xE0,0x18,0xFC,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00
};
void main()
{	unsigned char i=0,Offset=0,Count=0;MatrixLED_Init();while(1){for(i=0;i<8;i++){MatrixLED_ShowColumn(i,Animation[i+Offset]);}Count++;if(Count>10){Count=0;Offset++;if(Offset>40){Offset=0;}}}}

累是必然的。
