RISC-V hardfault分析工具，RTTHREAD-RVBACKTRACE

RV BACKTRACE

简介

本文主要讲述RV BACKTRACE 的内部主要原理

没有接触过rvbacktrace可以看下面两篇文章，理解一下如何使用RVBACKTRACE

RVBacktrace RISC-V极简栈回溯组件：https://club.rt-thread.org/ask/article/64bfe06feb7b3e29.html

RVBacktrace RISC-V极简栈回溯组件V1.2：https://club.rt-thread.org/ask/article/09737357e4a95b06.html

RVBACKTRACE

https://github.com/Yaochenger/RvBacktrace

rvbacktrace更多的利用RISCV的一些特性

组件支持两种方式栈回溯，默认使用配置简单的方式一。

方式一：不添加编译参数，通过调用栈结构进行栈回溯，默认是方式一。

优点：不额外占用系统寄存器 缺点：增加代码空间，效率较方式二较低

方式二：通过添加编译参数的方式，基于FP寄存器进行栈回溯。

优点：几乎不增加代码空间 缺点：占用s0寄存器，

rvbacktrace有两种方法，一种是编译器编译的时候，添加-fno-omit-frame-pointer, 另一个是编译器在默认情况下，会优化frame-pointer。

我们来理解一下什么是-fno-omit-frame-pointer

• -fno-omit-frame-pointer: 这里有个no-omit 大概意思是，不要忽略，或者不要优化，frame-pointer是一个寄存器，代表是帧指针寄存器。
• 默认情况下是-fomit-frame-pointer: 这里是忽略帧指针。

先讲下两个配置，类似于一个是优化掉帧指针(代码中不保存帧指针)，一个是-fno-omit-frame-pointer 不优化帧指针。

我们来看下优化和不优化的区别：

这个是加了-fno-omit-frame-pointer的函数：

void rvbacktrace_fno()
{
8000e02c:	1141                	addi	sp,sp,-16
8000e02e:	c606                	sw	ra,12(sp)
8000e030:	c422                	sw	s0,8(sp)
8000e032:	c226                	sw	s1,4(sp)
8000e034:	0800                	addi	s0,sp,16

这个是没有加-fno-omit-frame-pointer的函数：

void rvbacktrace_fno()
{
8000d7c6:	1141                	addi	sp,sp,-16
8000d7c8:	c606                	sw	ra,12(sp)
8000d7ca:	c422                	sw	s0,8(sp)

差异是什么呢？多了两条指令

8000e032:	c226                	sw	s1,4(sp)
8000e034:	0800                	addi	s0,sp,16

来讲下大概原理：

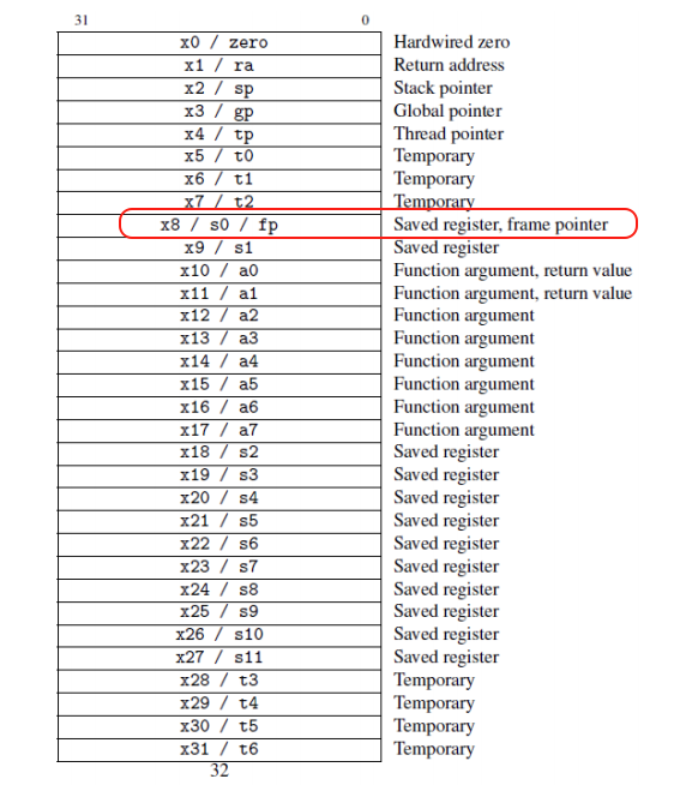

加了-fno-omit-frame-pointer 之后，s0寄存器就不能用来通用功能了，只能用来作为fp使用，用来保存sp的初始值(即进函数之前的值)

帧指针就是用来保存上一次的SP的地址，然后该地址可以用来读到上一次函数的地址。ra地址就是类似于ARM中的LR的地址，就是返回的函数的地址。

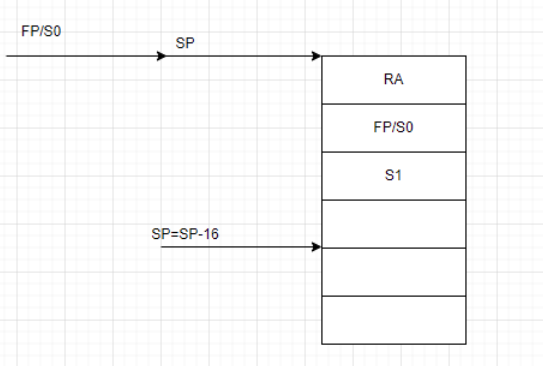

从下面这张图中可以看到，加了-fno-omit-frame-pointer 之后，默认当前代码的S0就是进该函数刚进来的时候SP值，然后固定下面两个寄存器保存的是RA和FP这个位置没有变

所以对于rv_backtrace_fno.c中的核心函数，就可以按照下面的写法写。

        sp = (unsigned long) _backtrace_threadn->sp;fp = ((rt_ubase_t *) (_backtrace_threadn->sp))[BACKTRACE_FP_POS]; // get current frame pointerwhile (1){frame = (struct stackframe *) (fp - BACKTRACE_LEN); //   get frame pointerif ((uint32_t *) frame > (uint32_t *) (uintptr_t) _rt_eusrstack){rvstack_frame_len = num;rvbacktrace_addr2line((uint32_t *) &rvstack_frame[0]);num = 0;break;}sp = fp;  // get stack pointerfp = frame->s_fp; // get frame pointerra = frame->s_ra; // get return addresspc = frame->s_ra - 4; // get program counter//  print stack interval, return address, program counterBACKTRACE_PRINTF("[%d]Stack interval :[0x%016lx - 0x%016lx]  ra 0x%016lx pc 0x%016lx\n", num, sp, fp, ra, pc);rvstack_frame[num] = pc; // save stack frame addressnum++;}

RVBACKTRACE的通用改法

在编译器还没有加-fno-omit-frame-pointer 代码中需要从PC往上找

这里第一步就是找到1141这条指令，然后计算出立即数16，根据当前的SP值，然后计算出进函数之前的SP值。

void rvbacktrace_fno()
{
8000d7c6:	1141                	addi	sp,sp,-16
8000d7c8:	c606                	sw	ra,12(sp)
8000d7ca:	c422                	sw	s0,8(sp)

在函数riscv_backtraceFromStack 中就是计算SP值，计算也是为了适配64bit和32bit的RISCV，计算出SP的原始值，然后再往上继续找对应的函数，保存下来。

   /* 1. scan code, find lr pushed */for (i = 0; i < BT_FUNC_LIMIT;) {/* FIXME: not accurate from bottom to up. how to judge 2 or 4byte inst *///CodeAddr = (char *)(((long)PC & (~0x3)) - i);//非对齐访问CodeAddr = (char *)(PC - i);ins32 = *(unsigned int *)(CodeAddr);if ((ins32 & 0x3) == 0x3) {ins16 = *(unsigned short *)(CodeAddr - 2);if ((ins16 & 0x3) != 0x3) {i += 4;framesize = riscv_backtrace_framesize_get1(ins32);if (framesize >= 0) {CodeAddr += 4;break;}continue;}}i += 2;ins16 = (ins32 >> 16) & 0xffff;framesize = riscv_backtrace_framesize_get(ins16);if (framesize >= 0) {CodeAddr += 2;break;}}if (i == BT_FUNC_LIMIT) {/* error branch */#ifdef BACKTRACE_PRINTFBACKTRACE_PRINTF("Backtrace fail!\r\n");#endifreturn -1;}/* 2. scan code, find ins: sd ra,24(sp) or sd ra,552(sp) */for (i = 0; CodeAddr + i < PC;) {ins32 = *(unsigned int *)(CodeAddr + i);if ((ins32 & 0x3) == 0x3) {i += 4;offset = riscv_backtrace_ra_offset_get1(ins32);if (offset >= 0) {break;}} else {i += 2;ins16 = ins32 & 0xffff;offset = riscv_backtrace_ra_offset_get(ins16);if (offset >= 0) {break;}}}

这段代码，根据当前的PC值，知道当前的函数的进来的时候SP开启的地址。计算每次SP开始的地址和结束地址，然后找到上一次的PC值，然后再往上一个函数查找。

RVBACKTRACE的加-fno-omit-frame-pointer的用法

加了编译参数-fno-omit-frame-pointer 之后，进函数之前就会记录当前的SP的值，经过验证，大部分的RISCV64平台的这个选项是默认打开的，所以RISCV64可以用这个方法，估计RISCV64平台一般都比较大。这个时候我们就要用rv_backtrace_fno.c 这个文件来处理栈回溯了。

在RVBACKTRACE中就要开启BACKTRACE_USE_FP 这个宏

void rvbacktrace_fno()
{
8000e02c:	1141                	addi	sp,sp,-16
8000e02e:	c606                	sw	ra,12(sp)
8000e030:	c422                	sw	s0,8(sp)
8000e032:	c226                	sw	s1,4(sp)
8000e034:	0800                	addi	s0,sp,16

S0的值就是保存的栈信息。默认这个寄存器就给栈回溯用。

主要实现函数如下，获取fp的值为__builtin_frame_address 这是一个libc的库函数

    fp = (unsigned long)__builtin_frame_address(0); //  get current frame pointerwhile (1){frame = (struct stackframe *)(fp - BACKTRACE_LEN); //   get frame pointerif ((uint32_t *)frame > (uint32_t *)(uintptr_t)_rt_eusrstack){rvstack_frame_len = num;return;}sp = fp;  // get stack pointerfp = frame->s_fp; // get frame pointerra = frame->s_ra; // get return addresspc = frame->s_ra - 4; // get program counter//  print stack interval, return address, program counterBACKTRACE_PRINTF("[%d]Stack interval :[0x%016lx - 0x%016lx]  ra 0x%016lx pc 0x%016lx\n", num, sp, fp, ra, pc);rvstack_frame[num] = pc; // save stack frame addressnum++;}

看下反汇编

 36           fp = (unsigned long)__builtin_frame_address(0); //  get current frame pointer
8000b09c:   mv      s2,s0

其实就是读取s0的值。

因为有s0保存了进入函数的时候的栈地址，就很容易找到SP进来的时候初始地址，然后也比较方便找到上一次的RA和S0。代码实现起来就比较方便，不需要一直解析反汇编。

其他的线程回溯的方法也是类似的。

汇编指令过滤方法

知道了上面的两种方法之后，比较难的其实是第一种，没有编译选项的时候，如何根据PC指针找到栈的地址。

void rvbacktrace_fno()
{
8000d7c6:	1141                	addi	sp,sp,-16
8000d7c8:	c606                	sw	ra,12(sp)
8000d7ca:	c422                	sw	s0,8(sp

例如上面的函数，我们就要知道两个命令addi sp,sp,-16 和sw ra,12(sp)

我们翻阅RISCV手册之后，看到如下的命令：

当然这个是压缩命令

主要的是计算出它的立即数，imm

参考链接如下:
https://riscv.github.io/riscv-isa-manual/snapshot/unprivileged/#_integer_register_immediate_instructions

static int riscv_backtrace_framesize_get1(unsigned int inst)
{unsigned int imm = 0;/* addi sp, sp, -im* example* d1010113             addi    sp,sp,-752* from spec addi FROM https://riscv.github.io/riscv-isa-manual/snapshot/unprivileged/#_integer_register_immediate_instructions* bit[31:20] = imm[11:0]* bit[19:15] = 00010* bit[14:12] = 000* bit[11:7]  = 00010* bit[6:0]  = 0010011*/if ((inst & 0x800FFFFF) == 0x80010113) {imm = (inst >> 20) & 0x7FF;imm = (~imm & 0x7FF) + 1;
#if __riscv_xlen == 64return imm >> 3; // RV64: 以 8 字节为单位
#elsereturn imm >> 2;  // RV32: 以 4 字节为单位
#endif}return -1;
}

CM BACKTRACE

https://github.com/armink-rtt-pkgs/CmBacktrace

CM backtrace 核心代码：

            /* first depth is PC */buffer[depth++] = regs.saved.pc;/* fix the LR address in thumb mode */pc = regs.saved.lr - 1;if ((pc >= code_start_addr) && (pc <= code_start_addr + code_size) && (depth < CMB_CALL_STACK_MAX_DEPTH)&& (depth < size)) {buffer[depth++] = pc;regs_saved_lr_is_valid = true;}size_t cm_backtrace_call_stack_any(uint32_t *buffer, size_t size, uint32_t sp, uint32_t stack_start_addr, uint32_t stack_size)
{uint32_t pc;size_t depth = 0;/* copy called function address */for (; sp < stack_start_addr + stack_size; sp += sizeof(size_t)) {/* the *sp value may be LR, so need decrease a word to PC */pc = *((uint32_t *) sp) - sizeof(size_t);/* the Cortex-M using thumb instruction, so the pc must be an odd number */if (pc % 2 == 0) {continue;}/* fix the PC address in thumb mode */pc = *((uint32_t *) sp) - 1;if ((pc >= code_start_addr + sizeof(size_t)) && (pc <= code_start_addr + code_size) && (depth < CMB_CALL_STACK_MAX_DEPTH)/* check the the instruction before PC address is 'BL' or 'BLX' */&& disassembly_ins_is_bl_blx(pc - sizeof(size_t)) && (depth < size)) {/* the second depth function may be already saved, so need ignore repeat */buffer[depth++] = pc;}}return depth;
}
static bool disassembly_ins_is_bl_blx(uint32_t addr) {uint16_t ins1 = *((uint16_t *)addr);uint16_t ins2 = *((uint16_t *)(addr + 2));#define BL_INS_MASK         0xF800
#define BL_INS_HIGH         0xF800
#define BL_INS_LOW          0xF000
#define BLX_INX_MASK        0xFF00
#define BLX_INX             0x4700if ((ins2 & BL_INS_MASK) == BL_INS_HIGH && (ins1 & BL_INS_MASK) == BL_INS_LOW) {return true;} else if ((ins2 & BLX_INX_MASK) == BLX_INX) {return true;} else {return false;}
}

用一个数组buffer[] 用来存放对应的PC和回溯的地址

然后从LR往上进行检查PC的值-1 之后，判断PC是否在代码开始段和结束段

如果在，则放到回溯的地址里面。

总结

RVBACKTRACE很好的帮助大家进行栈回溯，大家如果试用觉得有用的话，欢迎帮忙仓库点个star。
如果有建议也可以提issue和PR。

https://github.com/Yaochenger/RvBacktrace
