STM32教程：DMA原理及结构分析（基于STM32F103C8T6最小系统板标准库开发）*详细教程*

前言

本文章主要介绍了STM32的DMA原理及结构，分析了DMA的运行逻辑与架构。

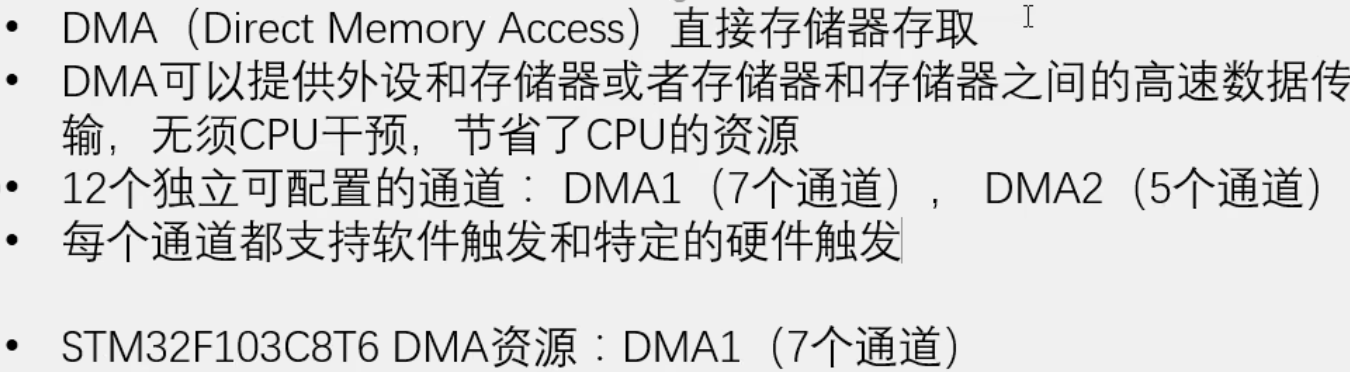

DMA简介

DMA是一个数据转运小助手，它主要是用来协助CPU，完成数据转运的工作。

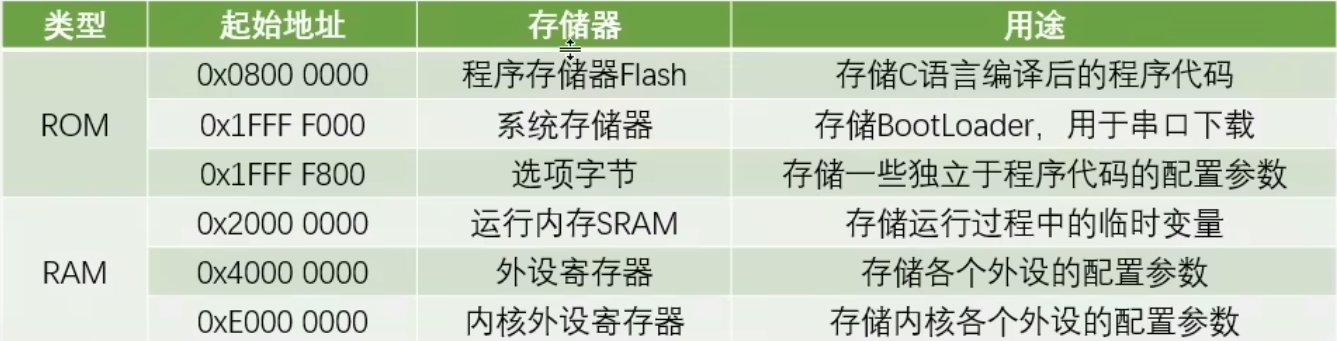

存储器映像

寄存器是一种特殊的存储器

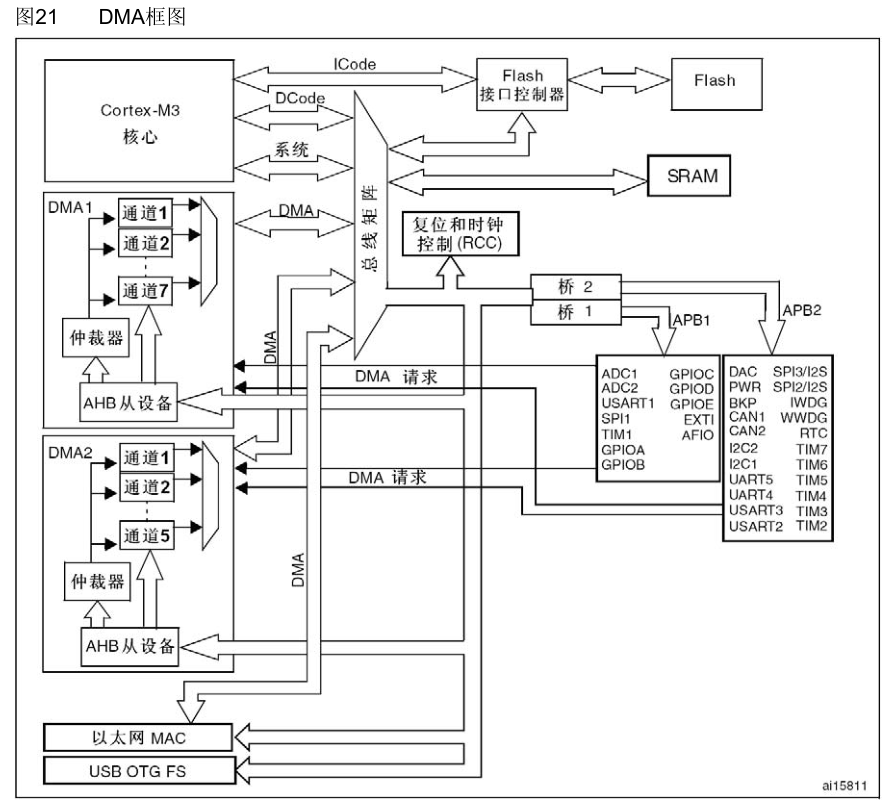

DMA框图分析

左上角包含了CPU和内核外设

Flash是主闪存，SRAM是运行内存

（Flash是ROM只读存取器的一种，如果通过总线直接访问，都是只读的，不能写入）（可以配置Flash接口控制器，对Flash进行写入）

总线矩阵的左端是主动单元（拥有存储器的访问权），右端是被动单元（
