E-R图作业

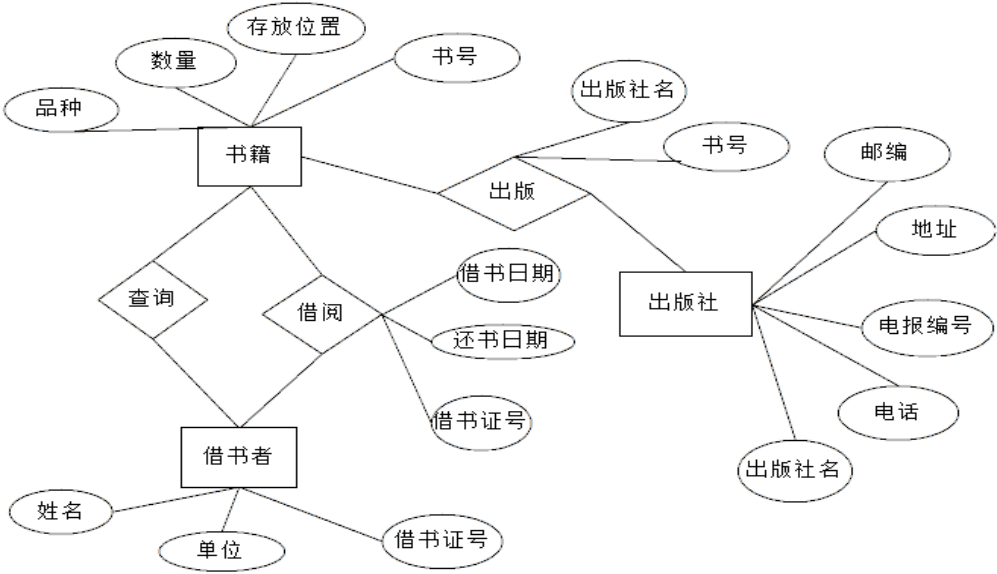

1.一个图书馆借阅管理数据库要求提供下述服务：
（１）可随时查询书库中现有书籍的品种、数量与存放位置。所有各类书籍均可由书号惟一标识。
（２）可随时查询书籍借还情况，包括借书人单位、姓名、借书证号、借书日期和还书日期。
我们约定：任何人可借多种书，任何一种书可为多个人所借，借书证号具有惟一性。
（３）当需要时，可通过数据库中保存的出版社的电报编号、电话、邮编及地址等信息下相应出版社增购有关书籍。我们约定，一个出版社可出版多种书籍，同一本书仅为一个出版社出版，出版社名具有惟一性。
根据以上情况和假设，试作如下设计：
（1）构造满足需求的Ｅ-Ｒ图。
（2）转换为等价的关系模式结构。
书籍（书号，品种，存放位置，数量）
借阅者（借书证号，姓名，单位）
出版社（出版社名，电报编号，电话，邮编，地址）
借阅（书号，借书证号，借书日期，还书日期）
出版（书号，出版社名）

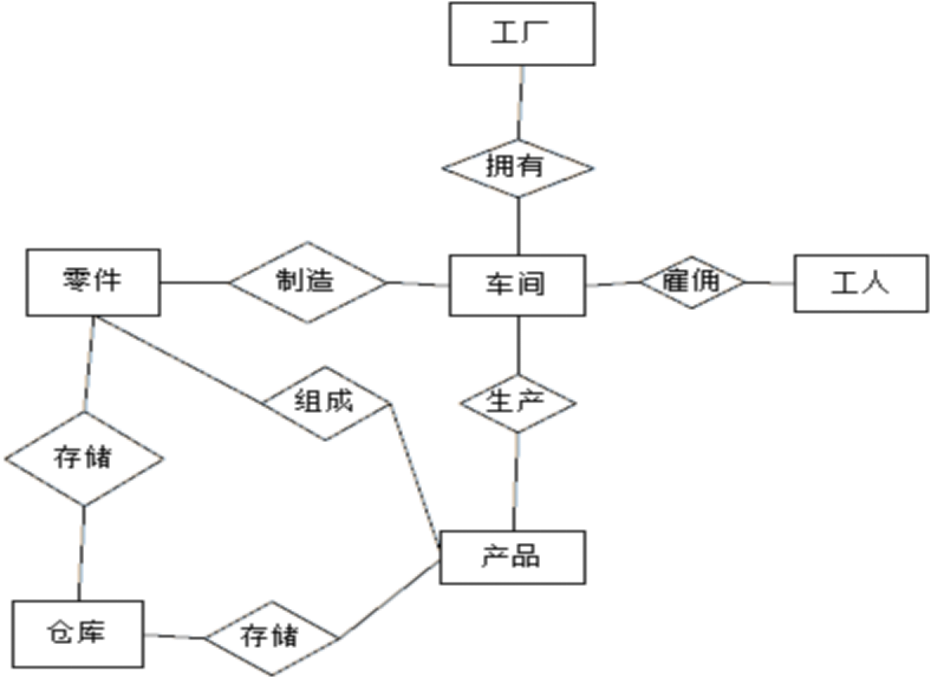

2.工厂（包括厂名和厂长名）需建立一个管理数据库存储以下信息：
（１）一个工厂内有多个车间，每个车间有车间号、车间主任姓名、地址和电话。
（２）一个车间有多个工人，每个工人有职工号、姓名、年龄、性别和工种。
（３）一个车间生产多种产品，产品有产品号和价格。
（４）一个车间生产多种零件，一个零件也可能为多个车间制造。零件有零件号、重量和价格。
（５）一个产品由多种零件组成，一种零件也可装配出多种产品。
（６）产品与零件均存入仓库中。
（７）厂内有多个仓库，仓库有仓库号、仓库主任姓名和电话。
试：（１）画出该系统的Ｅ-Ｒ图。（属性省略）
（２）给出相应的关系模式。
工厂（厂名，厂长名）
车间（车间号，车间主任姓名，地址，电话，厂名）
工人（职工号，姓名，年龄，性别，工种，车间号）
产品（产品号，价格） 零件（零件号，重量，价格）
仓库（仓库号，仓库主任姓名，电话） 拥有（车间号，厂名） 雇佣（车间号，职工号）
生产（车间号，产品号） 制造（车间号，零件号）
组成（产品号，零件号） 存储产品（仓库号，产品号） 存储零件（仓库号，零件号）

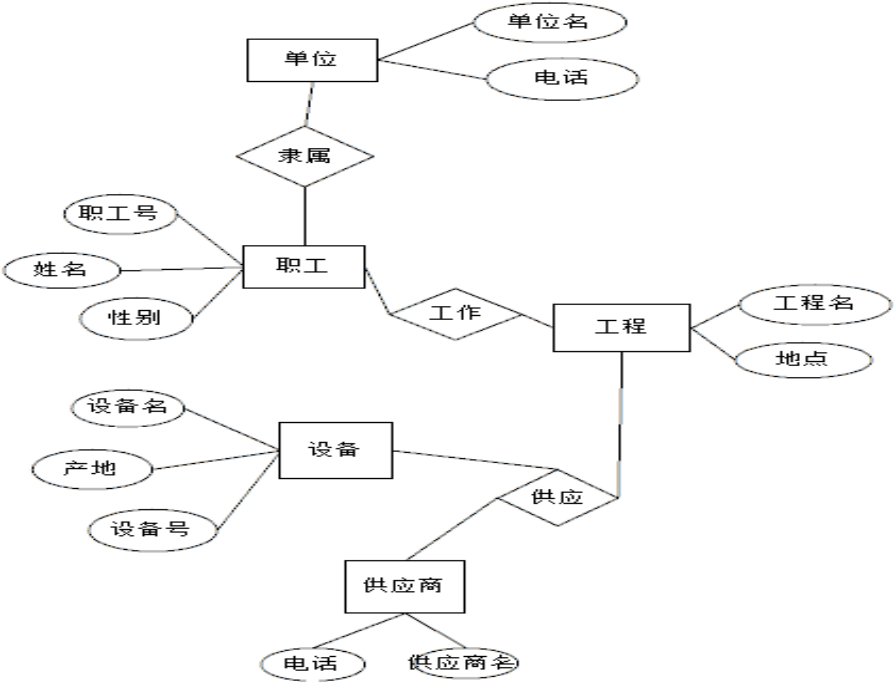

3.假设要建立一个企业数据库，该企业有多个下属单位，每一个单位有多个职工，一个职工仅隶属于一个单位，且一个职工仅在一个工程中工作，但一个工程中有很多职工参加工作，有多个供应商为各个工程供应不同设备。单位的属性有：单位名、电话。职工的属性有：职工号、姓名、性别。设备的属性有：设备号、设备名、产地。供应商的属性有：姓名、电话。工程的属性有：工程名、地点。
请完成如下处理：
1.设计满足上述要求的Ｅ-Ｒ图。
2.将该Ｅ-Ｒ图转换为等价的关系模式。
单位（单位名，电话）
职工（职工号，姓名，性别，单位名）
设备（设备号，设备名，产地）
供应商（供应商名，电话）
工程（工程名，地点）
隶属（单位名，职工号）
工作（职工号，工程名）
供应（供应商名，工程名，设备号）
3.根据你的理解，用下划线标明每个关系中的码。
单位（单位名） 职工（职工号） 设备（设备号） 供应商（供应商名）
工程（工程名） 隶属（单位名，职工号） 工作（职工号，工程名）
供应（供应商名，工程名，设备号）

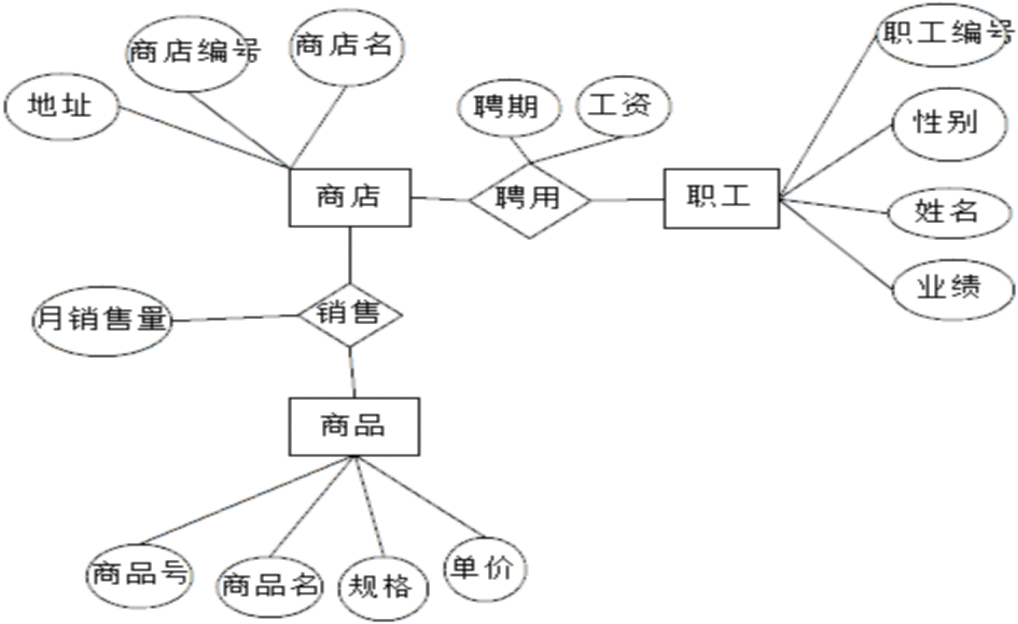

4.社某商业集团数据库中有３个实体集，一是“商店”实体集，属性有商店编号、商店名、地址等；二是“商品”实体集，属性有商品号、商品名、规格、单价等；三是“职工”实体集，属性有职工编号、姓名、性别、业绩等。
商店与商品间存在“销售”联系，每个商店可销售多种商品，每中商品也可以放在多个商店销售，每个商店孝顺的一种商品有月销售量；商店与职工之间存在“聘用”联系，每个商店有许多职工，每个职工只能在一个商店工作，商店聘用职工有聘期和工资。
（１）试画出Ｅ-Ｒ图。
（２）将该Ｅ-Ｒ图转换成关系模式，并指出主码和外码。
商店（商店编号（主码），商店名，地址）
商品（商品号（主码），商品名，规格，单价）
职工（职工编号（主码），姓名，性别，业绩）
销售（商店编号（外码），商品号（外码），月销售量）
聘用（商店编号（外码），职工编号（外码），聘期，工资）
5.开放题
自己设计一个应用，描述相应需求，然后画出E-R图（至少3个实体）。
=》应用：在线购物平台数据库
需求：
管理商品信息，包括商品名称、价格、库存等。
管理用户信息，包括用户名、密码、联系方式等，用户可以购买商品并记录购买信息，也可以查询商品信息。
记录订单信息，包括订单号、下单时间、订单状态等，以供用户参考。
6.体会
这次做数据库设计真的让我收获满满。一开始通过图书馆管理系统的例子，我逐渐摸清了E-R图的门道，发现它简直是把复杂的业务需求变得清晰易懂的神器！在设计在线购物平台数据库的时候，我才真正体会到，一个好的数据库设计得从用户的需求出发，仔细分析哪些是实体、哪些是联系，然后一点点地构建起来。这其中最关键的是要让数据结构尽量简洁，减少冗余，同时合理设置主码和外码来保证数据的一致性和准确性。整个过程下来，我对怎么设计出既高效又实用的数据库有了更深的理解，感觉以后面对更复杂的应用开发也更有底气了（以上内容不保证答案完全正确。
