imx6uLL应用-v4l2

news 来源：原创 2025/5/5 13:38:48

Linux V4L2 视频采集 + JPEG 解码 + LCD 显示实践

本文记录一个完整的嵌入式视频处理项目：使用 V4L2 接口从摄像头采集 MJPEG 图像，使用 libjpeg 解码为 RGB 格式，并通过 framebuffer 显示在 LCD 屏幕上。适用于使用 ARM Cortex-A 系列开发板进行嵌入式 Linux 多媒体开发的学习和实践。

开发环境

操作系统：Linux（支持 V4L2 和 framebuffer）
摄像头：支持 MJPEG 输出格式，分辨率 640×480
显示屏：支持 framebuffer 显示，分辨率 800×480，RGB565 格式
编程语言：C
编译依赖：libjpeg 解码库

实现功能

打开摄像头 /dev/video1，设置 MJPEG 格式采集
申请并映射视频缓冲区
解码采集到的 JPEG 数据为 RGB 图像
将 RGB 图像转换为 RGB565 并显示在 LCD（/dev/fb0）上

关键流程

1. 打开 LCD 设备并映射 framebuffer

int lcdfd = open("/dev/fb0", O_RDWR);
lcdptr = (unsigned int *)mmap(NULL, 800*480*4, PROT_READ | PROT_WRITE, MAP_SHARED, lcdfd, 0);

2.打开摄像头设备并设置采集格式

int fd = open("/dev/video1", O_RDWR);
struct v4l2_format v4formt;
v4formt.fmt.pix.pixelformat = V4L2_PIX_FMT_MJPEG;
v4formt.fmt.pix.width = 640;
v4formt.fmt.pix.height = 480;
ioctl(fd, VIDIOC_S_FMT, &v4formt);

3.申请缓冲区并映射到用户空间

struct v4l2_requestbuffers v4rqbuffer;
v4rqbuffer.count = 4;
v4rqbuffer.memory = V4L2_MEMORY_MMAP;
ioctl(fd, VIDIOC_REQBUFS, &v4rqbuffer);for (int i = 0; i < 4; i++) {ioctl(fd, VIDIOC_QUERYBUF, &v4buffer);mptr[i] = (unsigned char *)mmap(NULL, v4buffer.length, ...);ioctl(fd, VIDIOC_QBUF, &v4buffer); // 放回队列
}

4.启动采集并循环抓图

ioctl(fd, VIDIOC_STREAMON, &type);
while (1) {ioctl(fd, VIDIOC_DQBUF, &readbuffer); // 取帧read_JPEG_file(mptr[readbuffer.index], rgbdata, readbuffer.length);lcd_show_rgb(rgbdata, 640, 480);      // 显示图像ioctl(fd, VIDIOC_QBUF, &readbuffer);  // 放回队列
}

图像解码与显示

摄像头输出的是 MJPEG 格式（实质是一帧帧 JPEG 图像），我们使用 libjpeg 将其解码为 RGB888 格式（三通道，每像素 3 字节）：

jpeg_mem_src(&cinfo, jpegData, size);        // 将 JPEG 数据源指向内存
jpeg_read_header(&cinfo, TRUE);              // 读取头部信息
jpeg_start_decompress(&cinfo);               // 启动解压
jpeg_read_scanlines(&cinfo, &buffer, 1);     // 逐行读取 RGB 数据

RGB → RGB565 显示

LCD framebuffer 使用的是 RGB565 格式（每像素 2 字节），我们将 RGB888 的三通道数据压缩为 RGB565，并写入 /dev/fb0：

unsigned char r = rgbdata[j*3 + 0];
unsigned char g = rgbdata[j*3 + 1];
unsigned char b = rgbdata[j*3 + 2];
unsigned short color = ((r & 0xF8) << 8) | ((g & 0xFC) << 3) | (b >> 3);
ptr[j] = color;

编译方法

需要下载libjpeg源码，然后把一些库文件一直到imx6u里面。交叉编译使用命令

source /opt/fsl-imx-x11/4.1.15-2.1.0/environment-setup-cortexa7hf-neon-poky-linux-gnueabi

${CC} -o video_show video_show.c  -I/home/zwl/linux/tool/jpeg/include -L/home/zwl/linux/tool/jpeg/lib -ljpeg -Wl,-rpath,/home/zwl/linux/tool/jpeg/lib

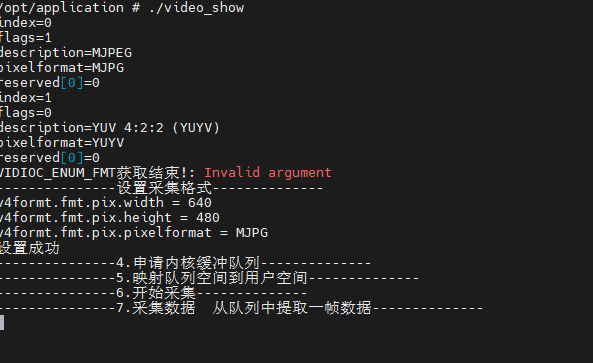

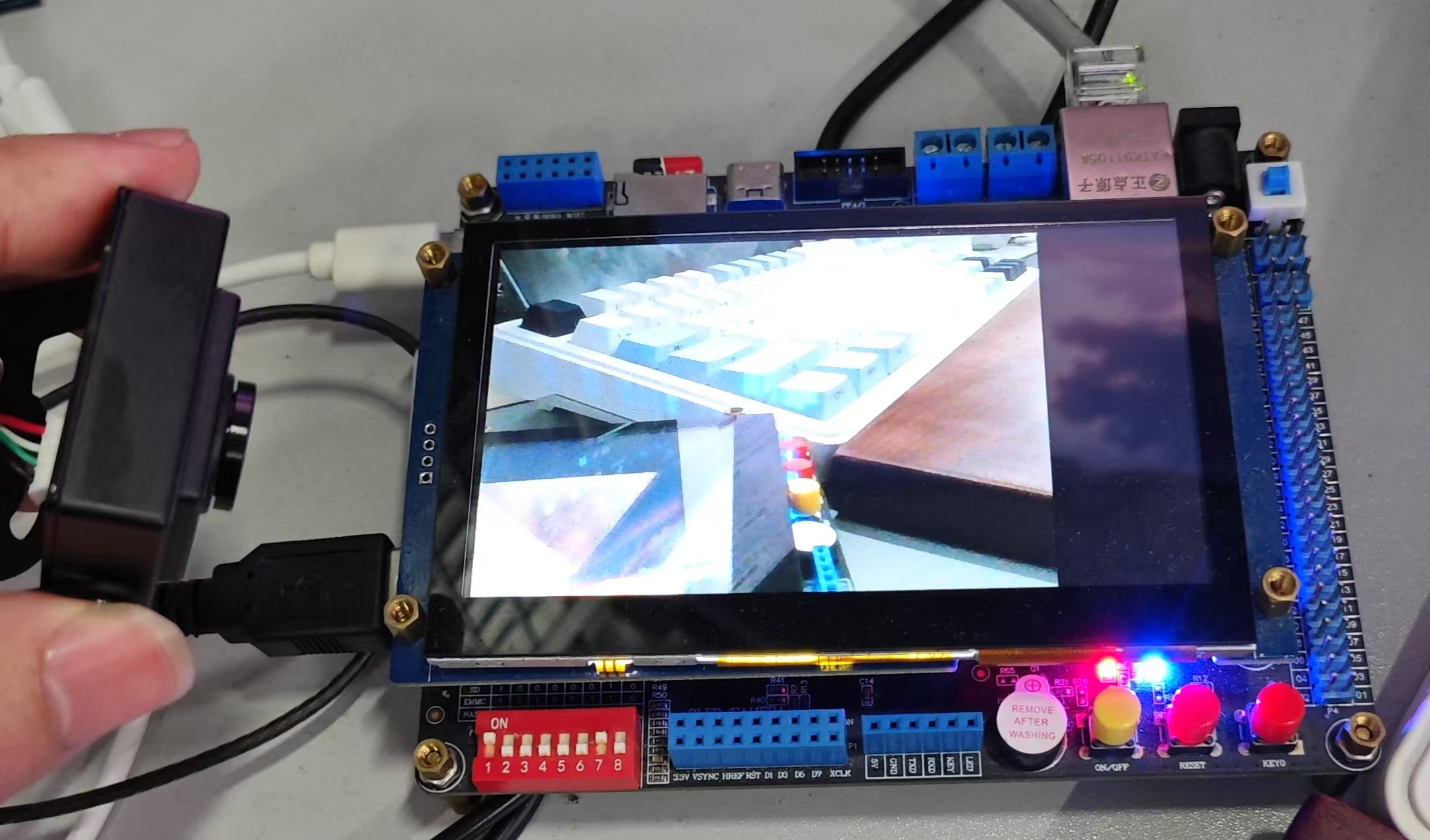

运行效果

请添加图片描述

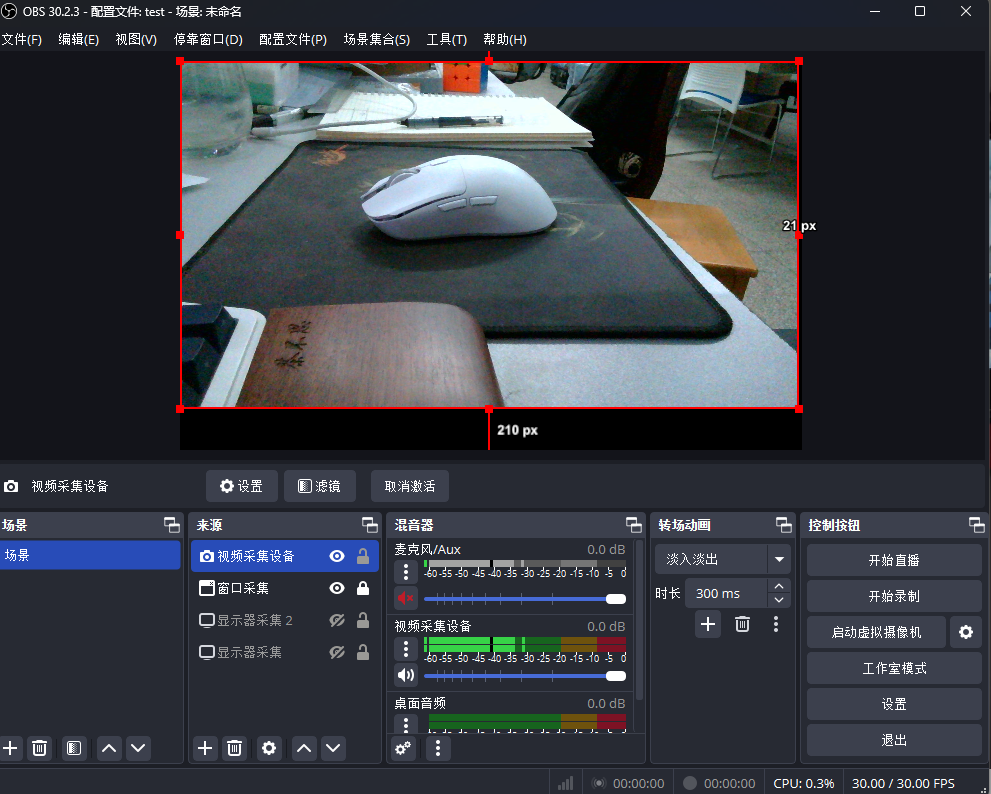

使用win系统下的obs打开摄像头，对比发现拍摄画质基本相似。

源码附录

#include <stdio.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <stdlib.h>
#include <unistd.h>
#include <linux/videodev2.h>
#include <sys/ioctl.h>
#include <string.h>
#include <sys/mman.h>
#include <stdio.h>
#include <jpeglib.h>
#include <linux/fb.h>int read_JPEG_file (const char *jpegData, char *rgbdata, int size)
{struct jpeg_error_mgr jerr;struct jpeg_decompress_struct cinfo;cinfo.err = jpeg_std_error(&jerr);//1创建解码对象并且初始化jpeg_create_decompress(&cinfo);//2.装备解码的数据//jpeg_stdio_src(&cinfo, infile);jpeg_mem_src(&cinfo,jpegData, size);//3.获取jpeg图片文件的参数(void) jpeg_read_header(&cinfo, TRUE);/* Step 4: set parameters for decompression *///5.开始解码(void) jpeg_start_decompress(&cinfo);//6.申请存储一行数据的内存空间int row_stride = cinfo.output_width * cinfo.output_components;unsigned char *buffer = malloc(row_stride);int i=0;while (cinfo.output_scanline < cinfo.output_height) {//printf("****%d\n",i);(void) jpeg_read_scanlines(&cinfo, &buffer, 1); memcpy(rgbdata+i*640*3, buffer, row_stride );i++;}//7.解码完成(void) jpeg_finish_decompress(&cinfo);//8.释放解码对象jpeg_destroy_decompress(&cinfo);return 1;
}int lcdfd = 0;
unsigned int *lcdptr = NULL;void lcd_show_rgb(unsigned char *rgbdata, int w, int h)
{   unsigned short *ptr = (unsigned short *)lcdptr;  // 重要！！16位屏幕要用short指针！！for (int i = 0; i < h; i++){for (int j = 0; j < w; j++){unsigned char r = rgbdata[j*3 + 0];unsigned char g = rgbdata[j*3 + 1];unsigned char b = rgbdata[j*3 + 2];unsigned short color = ((r & 0xF8) << 8) | ((g & 0xFC) << 3) | (b >> 3);ptr[j] = color;}ptr += 800;         // 每行跳800列rgbdata += w * 3;   // 每行跳 w 个像素 * 3字节}
}int main(void)
{lcdfd = open("/dev/fb0", O_RDWR);if (lcdfd < 0){perror("/dev/fb0打开失败\n");return -1;}lcdptr = (unsigned int *)mmap(NULL, 800*480*4, PROT_READ | PROT_WRITE, MAP_SHARED, lcdfd, 0);if(lcdptr < 0){perror("lcd内存映射失败\n");return -1;}//1.打开设备int fd = open("/dev/video1",O_RDWR);if (fd < 0){perror("video0 打开失败");return -1;}//2.获取摄像头支持的格式struct v4l2_fmtdesc v4fmtdesc;v4fmtdesc.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;for (int i = 0; i < 3; i++) {v4fmtdesc.index = i;int ret = ioctl(fd, VIDIOC_ENUM_FMT, &v4fmtdesc);if (ret < 0){perror("VIDIOC_ENUM_FMT获取结束!");break;}printf("index=%d\n",v4fmtdesc.index);printf("flags=%d\n",v4fmtdesc.flags);printf("description=%s\n",v4fmtdesc.description);unsigned char *p = (unsigned char *)&v4fmtdesc.pixelformat;printf("pixelformat=%C%C%C%C\n",p[0],p[1],p[2],p[3]);printf("reserved[0]=%d\n",v4fmtdesc.reserved[0]);      }printf("---------------设置采集格式--------------\n");//3.设置采集格式struct v4l2_format v4formt;v4formt.type = V4L2_BUF_TYPE_VIDEO_CAPTURE; //摄像头采集v4formt.fmt.pix.width = 640;  //设置宽 不能任意大小v4formt.fmt.pix.height = 480; //设置高v4formt.fmt.pix.pixelformat = V4L2_PIX_FMT_MJPEG; //设置视频采集格式int ret = ioctl(fd, VIDIOC_S_FMT, &v4formt);if(ret < 0){perror("VIDIOC_S_FMT:设置格式失败");}//验证memset(&v4formt, 0, sizeof(v4formt));  //清空v4formt.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;ret = ioctl(fd, VIDIOC_G_FMT, &v4formt);if(ret < 0){perror("获取格式失败");}else{printf("v4formt.fmt.pix.width = %d\n",v4formt.fmt.pix.width);printf("v4formt.fmt.pix.height = %d\n",v4formt.fmt.pix.height);unsigned char *p = (unsigned char *)&v4formt.fmt.pix.pixelformat;printf("v4formt.fmt.pix.pixelformat = %C%C%C%C\n",p[0],p[1],p[2],p[3]);printf("设置成功\n");}printf("---------------4.申请内核缓冲队列--------------\n");//4.申请内核缓冲区队列struct v4l2_requestbuffers v4rqbuffer;v4rqbuffer.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;v4rqbuffer.count = 4; //申请4个缓冲区v4rqbuffer.memory = V4L2_MEMORY_MMAP; //映射方式ret = ioctl(fd, VIDIOC_REQBUFS, &v4rqbuffer);if (ret < 0){perror("申请队列空间失败");}printf("---------------5.映射队列空间到用户空间--------------\n");
//5.映射队列空间到用户空间unsigned char *mptr[4]; //保存映射后空间的首地址  重要！！！unsigned int size[4];struct v4l2_buffer v4buffer;v4buffer.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;for (int i = 0; i < 4; i++){v4buffer.index = i;ret = ioctl(fd, VIDIOC_QUERYBUF, &v4buffer); //从内核空间中查询一个空间做映射if (ret < 0){perror("查询内核空间队列失败");}mptr[i] = (unsigned char *)mmap(NULL,v4buffer.length, PROT_READ | PROT_WRITE, MAP_SHARED, fd, v4buffer.m.offset);size[i] = v4buffer.length;//通知使用完毕--‘放回去’ret = ioctl(fd, VIDIOC_QBUF, &v4buffer);if(ret < 0){perror("返回失败");}}/*  VIDIOC_STREAMON（开始采集写数据到队列中）VIDIOC_DQBUF（告诉内核我要某一个数据，内核不可以修改）VIDIOC_QBUF（告诉内核我已经使用完毕）VIDIOC_STREAMOFF（停止采集-不在向队列中写数据）*/printf("---------------6.开始采集--------------\n");
//6.开始采集int type = V4L2_BUF_TYPE_VIDEO_CAPTURE;ret = ioctl(fd, VIDIOC_STREAMON, &type);if (ret < 0){perror("开启失败");}printf("---------------7.采集数据  从队列中提取一帧数据--------------\n");
//7.采集数据  从队列中提取一帧数据unsigned char rgbdata[640*480*3];  //定义一个空间存储解码后的RGB数据struct v4l2_buffer readbuffer;readbuffer.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;while (1){    ret = ioctl(fd, VIDIOC_DQBUF, &readbuffer);if (ret < 0){perror("读取数据失败");}//显示在lcd上read_JPEG_file(mptr[readbuffer.index], rgbdata, readbuffer.length);//把jpeg数据解码为RGB数据lcd_show_rgb(rgbdata, 640, 480);//通知内核已经使用完毕ret = ioctl(fd, VIDIOC_QBUF, &readbuffer);if (ret < 0){perror("放回队列失败");}}printf("---------------8.停止采集--------------\n");
//8.停止采集ret = ioctl(fd, VIDIOC_STREAMOFF, &type);printf("---------------9.释放映射--------------\n");
//9.释放映射for (int i = 0; i < 4; i++){printf("size[%d]: %d\n",i,size[i]);munmap(mptr[i],size[i]);}printf("---------------10.关闭设备--------------\n");
//10.关闭设备close(fd);printf("all end\n");return 0;
}
