AUTOSAR_BSW_从入门到精通学习笔记系列_EcuM

好了，继续我们今天的学习分享，今天我们要学习的模块是EcuM，与BswM

模块一样都属于系统服务层级的模式管理，并且配置集成时都是同BswM一起的。

EcuM模块分为模块初始化和睡眠唤醒功能（很多汽车电子的国产项目中都用到了，当然用的标准部标准不知道，我们来看个标准的）

废话不多说，干货开始。

———————————————————————————————————————————

1. 模块初始化

1.1 模块初始化功能介绍：

上电时，EcuM模块负责基础软件模块的初始化（结合BswM），然后启动Os。

1.2 模块初始化功能实现：

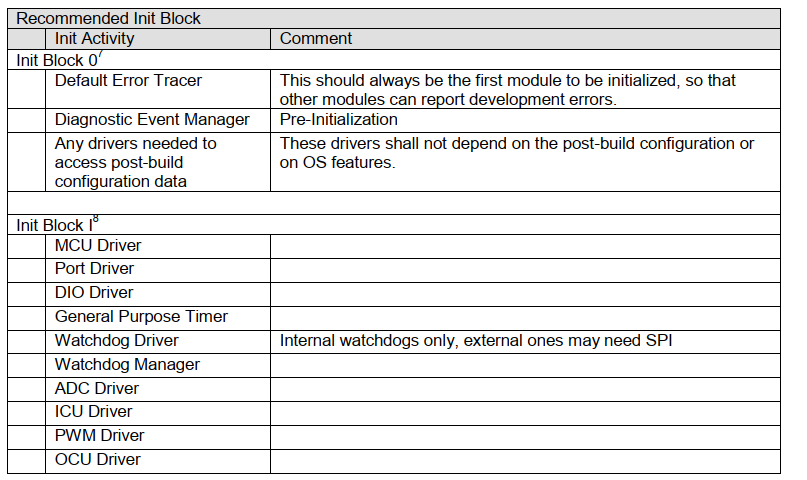

针对模块初始化工作，需要配置EcuM实现，初始化列表中的项限定于Autosar中的模块注1 初始化列表分为EcuMDriverInitListZero、EcuMDriverInitListOne、EcuMDriverRestartList；其中EcuMDriverInitListZero与EcuMDriverInitListOne两者都在Os启动前进行初始化，意味这这些模块的初始化不能使用Os的任何接口，其中EcuMDriverInitListZero不能使用Post-build为配置参数的模块初始化；两者的初始化列表示例如下图

注1：若需要初始化其他模块，需要由修改发布配置工具

EcuMDriverRestartList则为唤醒后支持的初始化列表。

2. 睡眠唤醒功能

2.1 睡眠唤醒功能介绍：

睡眠唤醒是常用的Bsw功能之一，一般我们设计它用来达到产品低功耗的要求，各位还记得用万用表量休眠电流怎么接线不哈哈，将万用表档位切换至毫安挡，然后串入要测量的回路就可以了，应该有很多人一开始测的时候把万用表毫安挡的保险丝点爆了吧，

睡眠唤醒该部分功能的处理核心是在EcuM实现，对于睡眠唤醒的几种描述如下：

方式1.Mcu休眠，由中断唤醒（这种是最常用的，一般唤醒源是CAN/LIN通信，开关电平下降沿）；

方式2：Mcu休眠，但周期唤醒（这种一般是根据项目需求，有些项目需要RTC定时唤醒）；

方式3：Mcu掉电，由外部设备检测到唤醒事件直接给Mcu供电（这种一般配合板级的LDO电路使用，整个板子没有了供电，当然也就没有了功耗，然后唤醒源唤醒了LDO电路，也会直接唤醒板子的LDO功能使能）；

睡眠：

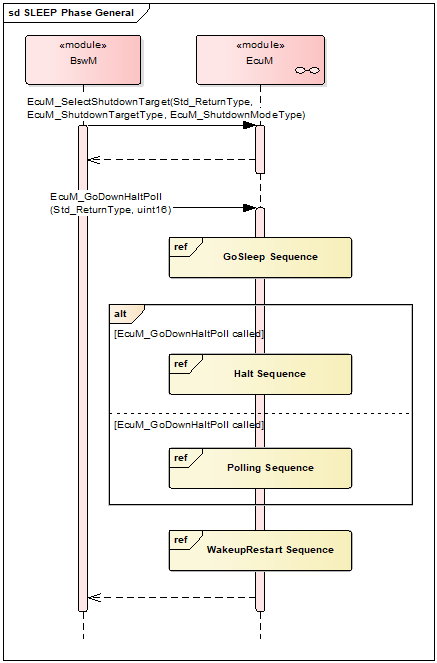

睡眠可以降低Ecu的功耗，EcuM对于上述方式一，二都需要Mcu休眠，需要调用EcuM的Api：EcuM_GoDownHaltPoll，对应的处理流程如下图：

注：本节描述的时序图仅考虑单核情况，多核的睡眠时序需要参考EcuM的SWS文档。

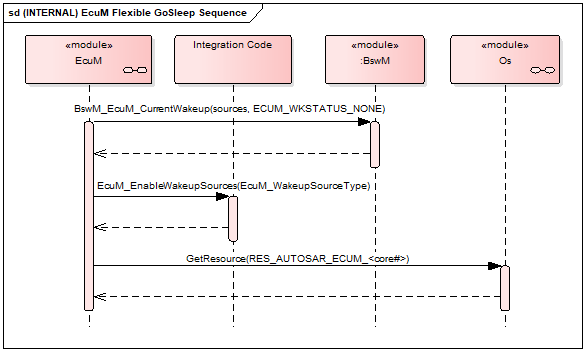

其中GoSleep Sequence如下图：

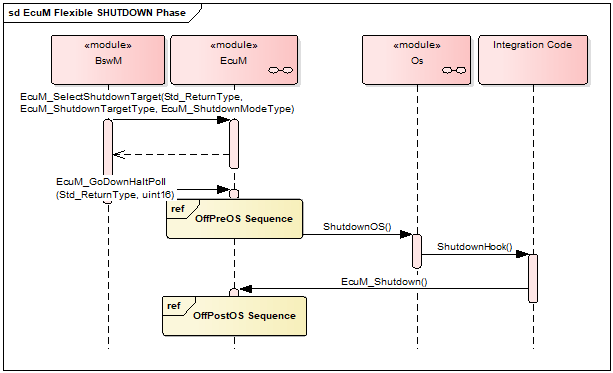

对于方式三，睡眠的时候Mcu直接掉电，涉及到Shutdown状态的处理。

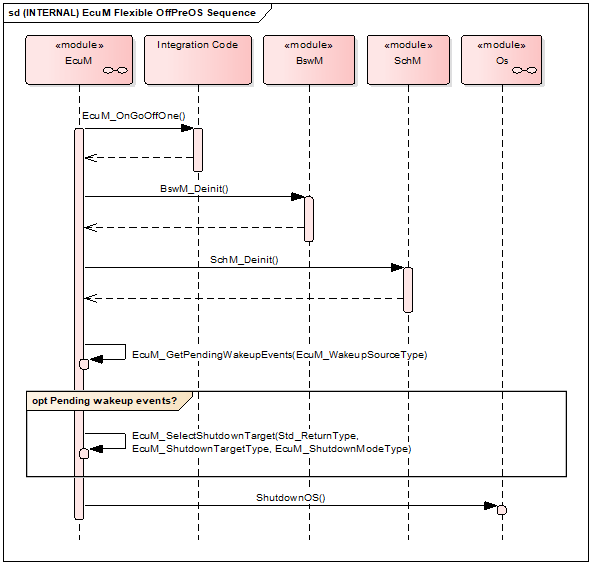

其中OffPreOS Sequence如下图：

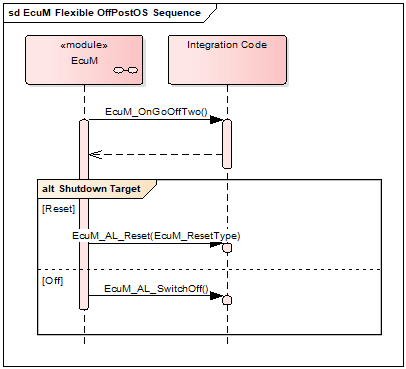

OffPostOS Sequence如下图：

唤醒：

对于每个唤醒源Wakeup Source的状态与对应的描述如下所示：

状态	描述
NONE	唤醒事件未检测到，或者已被清除
PENDING	唤醒事件检测到，但是未验证
VALIDATED	唤醒事件检测到，并且验证通过
EXPIRED	唤醒事件检测到，并且已经校验超时

对于状态的转换如下：

对于Wakeup Source的状态变化通过API： BswM_EcuM_CurrentWakeup
告知BswM。
Wakeup Source ID取值范围0~31，对应U32数据的每一个bit；其中EcuM默认支持的 Wakeup Source如下表：

默认唤醒源名称	唤醒源ID
ECUM_WKSOURCE_POWER	0
ECUM_WKSOURCE_RESET	1
ECUM_WKSOURCE_INTERNAL_RESET	2
ECUM_WKSOURCE_INTERNAL_WDG	3
ECUM_WKSOURCE_EXTERNAL_WDG	4

这些默认支持的Wakeup Source无需经过验证过程。

Wakeup Source处理过程的两个时间配置EcuMCheckWakeupTimeout、EcuMValidationTimeout。

EcuMCheckWakeupTimeout： 如果唤醒源的检查是异步完成的，则此参数是EcuM延迟ECU关闭的时间的初始值。计时的开始通过API：EcuM_StartCheckWakeup。

EcuMValidationTimeout：Wakeup Source从Pending检查是否Validate的持续时间。

2.2 睡眠唤醒功能实现：

针对唤醒主要涉及EcuM_CheckWakeup、EcuM_SetWakeupEvent以及EcuM_ValidateWakeupEvent等函数。

PB配置选择功能：

AUTOSAR支持PB配置数据刷写，有两种方式：

1. Loadable。PB配置数据存放在固定某一个地址段，通过Bootload等方式在运行时去修改PB配置。

2. Selectable。定义多套配置，在上电初始化的时候根据不同的条件选择不同的配置

ECUM中可实现Selectable方式的PB配置选择功能。

PB配置选择实现：

ECUM在EcuM_DeterminePbConfiguration函数中去确定使用那一套配置数据。实现选择多套PB配置的前提是，ECUM中事先存在多套配置。

温馨提示：以上为普华小满开源文档学习笔记
