【JLINK调试器】适配【大华HC32F4A0芯片】的完整解决方案

JLINK调试器适配 大华HC32F4A0芯片的完整解决方案

一、问题背景

1.1 HC32F4A0芯片特性

小华半导体HC32F4A0是面向工业与物联网的高性能ARM Cortex-M4微控制器，核心优势：

• 高性能：240MHz主频，集成FPU/DSP指令，支持ETM全指令追踪。
• 大存储：2MB Flash + 516KB SRAM（含128KB高速RAM）。
• 丰富外设：多路通信接口（CAN FD/USB/以太网）、高精度模拟模块、硬件加密单元。
• 工业级设计：宽温支持（-40°C至+85°C），低功耗模式灵活。

1.2 为何需要J-Link支持

• 调试效率：实时断点、内存监控、RTT数据传输。
• 深度分析：ETM指令追踪定位偶发Bug，支持代码覆盖率分析。
• 生态兼容：无缝对接Keil/IAR，降低工具链迁移成本。

1.3 未适配的影响

1. 调试受限：无法使用J-Link Trace/RTT，依赖串口调试效率低。
2. 工具链割裂：需切换厂商专用调试器（如XH-Link），增加学习成本。
3. 项目风险：复杂问题排查周期延长，影响产品开发进度。

二、解决方案

我买的开发板是HC32F4A0系列的HC32F4A0PITB_CORE_V12 ，100PIN；在使用的时候，发现J-Flash里面并没有适配这款芯片，SEGGER公司和小华半导体官方也没有一个具体的解决方案，于是我就在网上找教程，问AI，但是网上的资料都比较零散，有的文章给了HDSC和JLinkDevices.xml；有些文章说需要J-LINK V3…

因此，我整理了众多文章的可用信息，只为给大家提供一个一站式解决问题的保姆级教程：

百度网盘链接奉上：

通过网盘分享的文件：J-LINK适配HC32F4A0_支撑文件_JLINK安装包.7z
链接: https://pan.baidu.com/s/12GZVN06OeNepKn0zX66TWA 提取码: 2222

2.1 问题复现

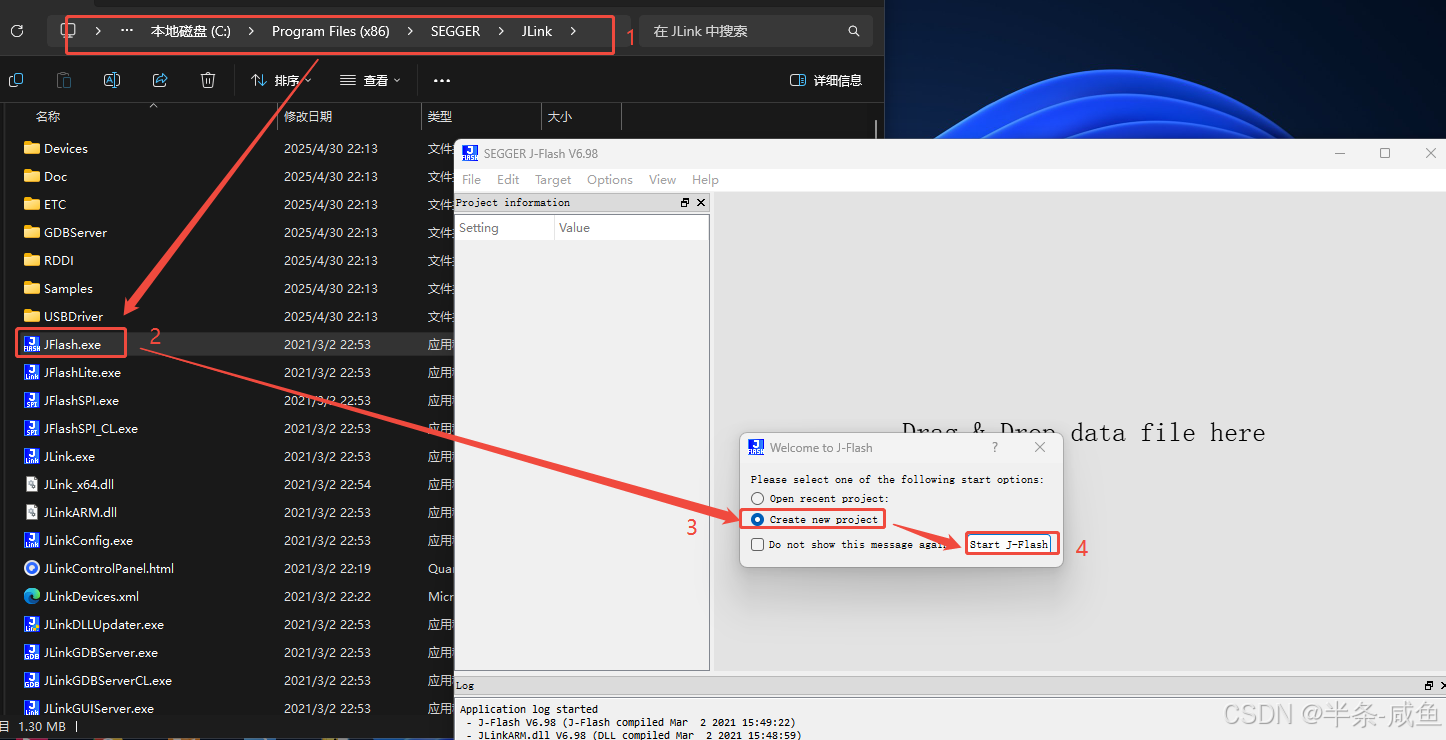

• 安装完J-LINK后，找到安装路径C:\Program Files (x86)\SEGGER\JLink_V620a，双击JFlash.exe运行；

• 进入到J-Flash，在Welcome to J-Flash界面选中Create a new project，然后点击Start J-Flash

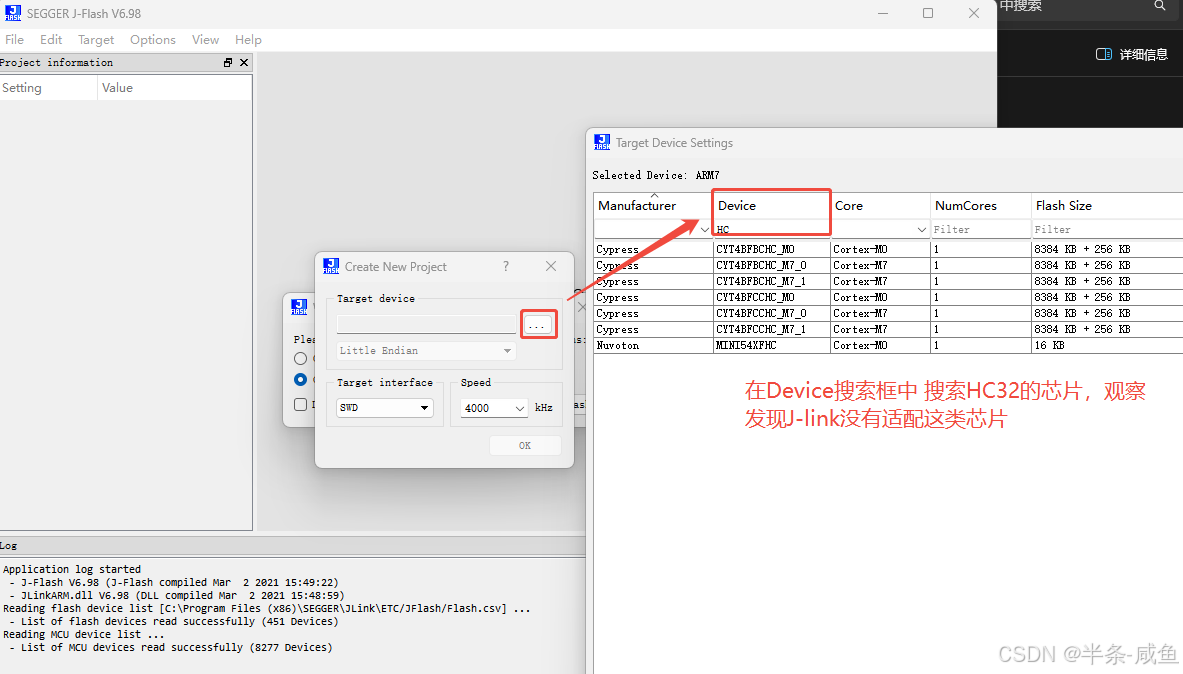

• 在Create New Project界面中，点击Target device，并且在Device底下搜索HC32芯片

2.2 手动配置

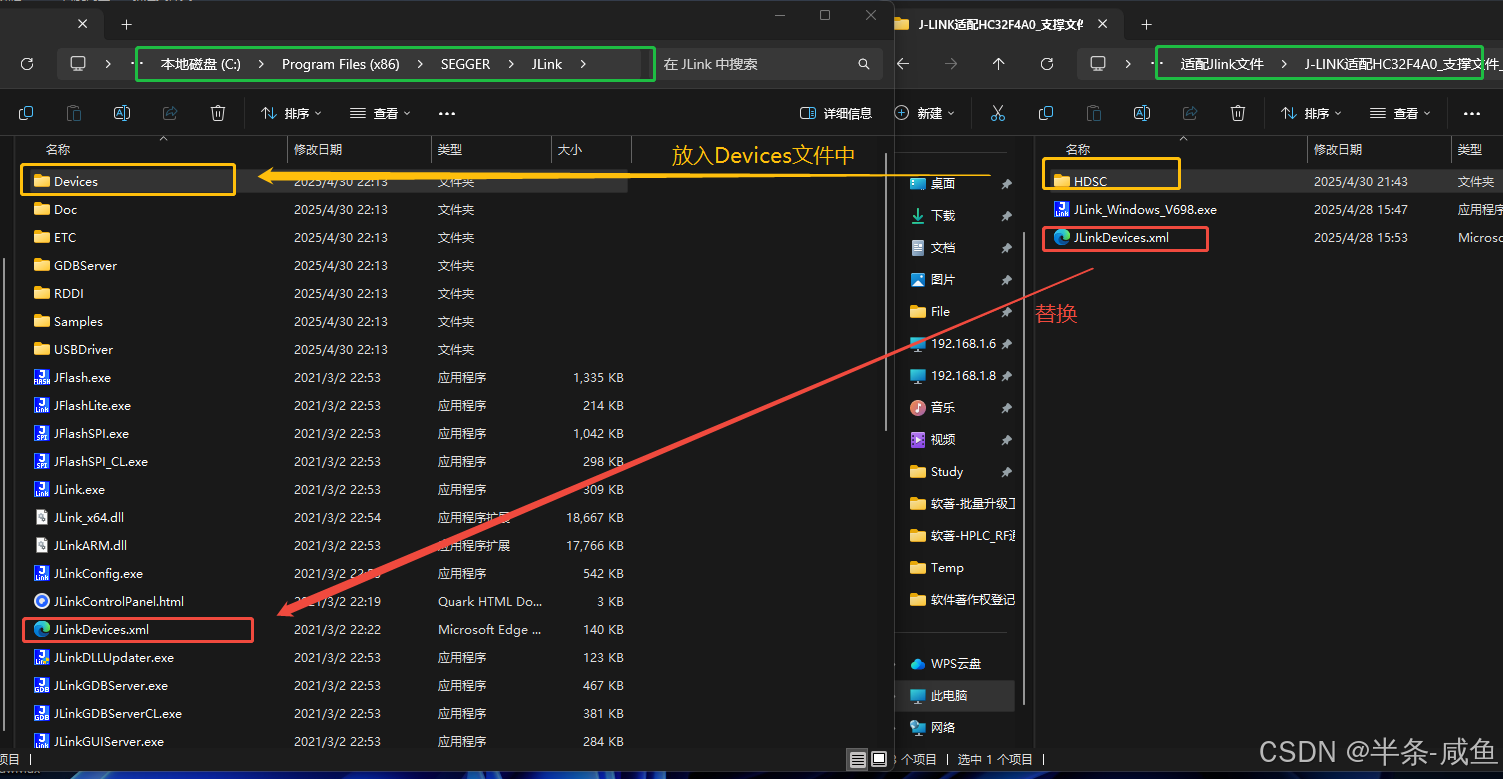

• 将百度网盘链接中的文件解压，在J-LINK适配HC32F4A0_支撑文件_JLINK安装包文件JLinkDevices.xml替换该目录底下的同名文件；并且将HDSC文件放入Devices目录底下；

在HDSC文件中，已新增HC32F4A0文件夹，内含HC32F4A0_2M.FLM（Flash加载算法文件）

2.3 结果验证

• 再次运行JFlash.exe，查询HC32F4系列芯片，可见，配置成功；


三、常见问题

为什么根据上述教程安装，还是配置不成功？
为什么在Jlink安装目录里面没有Devices目录?

• 因为安装的J-Link版本不对，请安装网盘中 的J-Link安装包JLink_Windows_V698.exe

四、固件烧入

• 1、通过keil烧入，这个方法就不详细讲了，大家自行搜索；
• 2、hex文件烧入：
  • 打开J-Flash并且配置好芯片型号后；
  • 点击File ==> Open data file ==> 选择hex固件；
  • 点击Target ==> connect ；
  • 点击Target ==> Production ==> Programming；
  • 开发板复位一下，即完成；

---

---
