SpringMVC——第五章：视图View

news 来源：原创 2025/5/5 5:54:59

一、SpringMVC中视图的实现原理

1.Spring MVC视图支持可配置

在Spring MVC中，视图View是支持定制的，例如我们之前在 springmvc.xml 文件中进行了如下的配置：

<!--视图解析器-->
<bean id="thymeleafViewResolver" class="org.thymeleaf.spring6.view.ThymeleafViewResolver"><!--作用于视图渲染的过程中，可以设置视图渲染后输出时采用的编码字符集--><property name="characterEncoding" value="UTF-8"/><!--如果配置多个视图解析器，它来决定优先使用哪个视图解析器，它的值越小优先级越高--><property name="order" value="1"/><!--当 ThymeleafViewResolver 渲染模板时，会使用该模板引擎来解析、编译和渲染模板--><property name="templateEngine"><bean class="org.thymeleaf.spring6.SpringTemplateEngine"><!--用于指定 Thymeleaf 模板引擎使用的模板解析器。模板解析器负责根据模板位置、模板资源名称、文件编码等信息，加载模板并对其进行解析--><property name="templateResolver"><bean class="org.thymeleaf.spring6.templateresolver.SpringResourceTemplateResolver"><!--设置模板文件的位置（前缀）--><property name="prefix" value="/WEB-INF/templates/"/><!--设置模板文件后缀（后缀），Thymeleaf文件扩展名不一定是html，也可以是其他，例如txt，大部分都是html--><property name="suffix" value=".html"/><!--设置模板类型，例如：HTML,TEXT,JAVASCRIPT,CSS等--><property name="templateMode" value="HTML"/><!--用于模板文件在读取和解析过程中采用的编码字符集--><property name="characterEncoding" value="UTF-8"/></bean></property></bean></property>
</bean>

以上的配置表明当前SpringMVC框架使用的视图View是Thymeleaf的。

如果你需要换成其他的视图View，修改以上的配置即可。这样就可以非常轻松的完成视图View的扩展。

这种设计是完全符合OCP开闭原则的。

视图View和框架是解耦合的，耦合度低扩展能力强。视图View可以通过配置文件进行灵活切换。

2.Spring MVC支持的常见视图

Spring MVC支持的常见视图包括：

  1. InternalResourceView：内部资源视图（Spring MVC框架内置的，专门为JSP模板语法准备的，用来完成转发效果）

  2. RedirectView：重定向视图（Spring MVC框架内置的，用来完成重定向效果）

  3. ThymeleafView：Thymeleaf视图（第三方的，为Thymeleaf模板语法准备的）

  4. FreeMarkerView：FreeMarker视图（第三方的，为FreeMarker模板语法准备的）

  5. VelocityView：Velocity视图（第三方的，为Velocity模板语法准备的）

  6. PDFView：PDF视图（第三方的，专门用来生成pdf文件视图）

  7. ExcelView：Excel视图（第三方的，专门用来生成excel文件视图）

  8. ......

3.实现视图机制的核心接口

实现视图的核心类与接口包括：

  1. DispatcherServlet类（前端控制器）：

    1. 职责：在整个Spring MVC执行流程中，负责中央调度。

    2. 核心方法：doDispatch

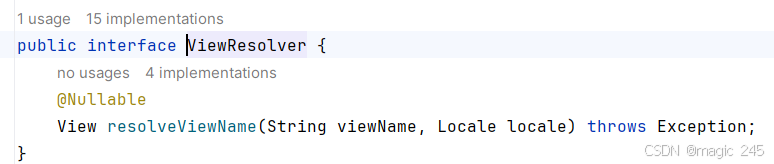

ViewResolver接口（视图解析器）：

  1. 职责：负责将逻辑视图名转换为物理视图名，最终创建View接口的实现类，即视图实现类对象。
  2. 核心方法：resolveViewName

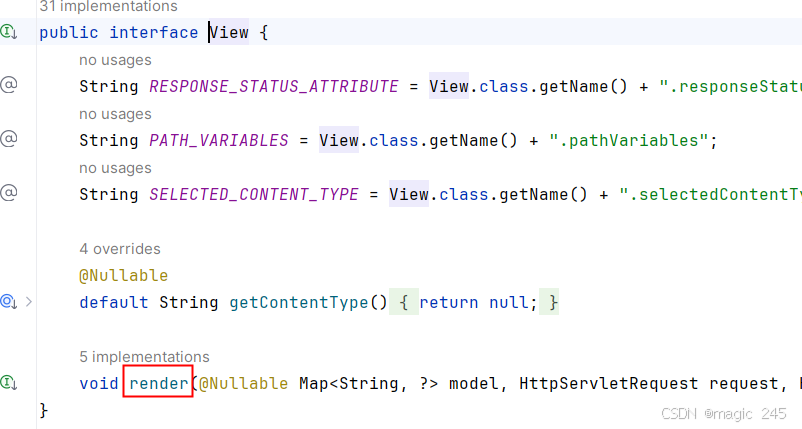

View接口（视图）:

  1. 职责：负责将模型数据Model渲染为视图格式（HTML代码），并最终将生成的视图（HTML代码）输出到客户端。（它负责将模板语言转换成HTML代码）
  2. 核心方法：render

ViewResolverRegistry（视图解析器注册器）：

  1. 负责在web容器（Tomcat）启动的时候，完成视图解析器的注册。如果有多个视图解析器，会将视图解析器对象按照order的配置放入List集合。

总结：

  • 实现视图的核心类和接口包括：ViewResolverRegistry、DispatcherServlet、ViewResolver、View

  • 如果你想定制自己的视图组件：

    • 编写类实现ViewResolver接口，实现resolveViewName方法，在该方法中完成**逻辑视图名**转换为**物理视图名**，并返回View对象。

    • 编写类实现View接口，实现render方法，在该方法中将模板语言转换成HTML代码，并将HTML代码响应到浏览器。

  • 如果Spring MVC框架中使用Thymeleaf作为视图技术。那么相关的类包括：

    • ThymeleafView

    • ThymeleafViewResolver

深入理解 Spring MVC：DispatcherServlet 与视图解析机制

4.实现视图机制的原理描述

假设我们SpringMVC中使用了Thymeleaf作为视图。

第一步：浏览器发送请求给web服务器

第二步：Spring MVC中的DispatcherServlet接收到请求

第三步：DispatcherServlet根据请求路径分发到对应的Controller

第四步：DispatcherServlet调用Controller的方法

第五步：Controller的方法处理业务并返回一个逻辑视图名给DispatcherServlet

第六步：DispatcherServlet调用ThymeleafViewResolver的resolveViewName方法，将逻辑视图名转换为物理视图名，并创建ThymeleafView对象返回给DispatcherServlet

第七步：DispatcherServlet再调用ThymeleafView的render方法，render方法将模板语言转换为HTML代码，响应给浏览器，完成最终的渲染。

假设我们SpringMVC中使用了JSP作为视图。

第一步：浏览器发送请求给web服务器

第二步：Spring MVC中的DispatcherServlet接收到请求

第三步：DispatcherServlet根据请求路径分发到对应的Controller

第四步：DispatcherServlet调用Controller的方法

第五步：Controller的方法处理业务并返回一个逻辑视图名给DispatcherServlet

第六步：DispatcherServlet调用InternalResourceViewResolver的resolveViewName方法，将逻辑视图名转换为物理视图名，并创建InternalResourceView对象返回给DispatcherServlet

第七步：DispatcherServlet再调用InternalResourceView的render方法，render方法将模板语言转换为HTML代码，响应给浏览器，完成最终的渲染。

5.逻辑视图名到物理视图名的转换

逻辑视图名最终转换的物理视图名是什么，取决再springmvc.xml文件中视图解析器的配置： 假如视图解析器配置的是ThymeleafViewResolver，如下：

<bean id="thymeleafViewResolver" class="org.thymeleaf.spring6.view.ThymeleafViewResolver"><property name="characterEncoding" value="UTF-8"/><property name="order" value="1"/><property name="templateEngine"><bean class="org.thymeleaf.spring6.SpringTemplateEngine"><property name="templateResolver"><bean class="org.thymeleaf.spring6.templateresolver.SpringResourceTemplateResolver"><property name="prefix" value="/WEB-INF/templates/"/><property name="suffix" value=".html"/><property name="templateMode" value="HTML"/><property name="characterEncoding" value="UTF-8"/></bean></property></bean></property>
</bean>

以下程序返回逻辑视图名：index

@RequestMapping("/index")
public String toIndex(){return "index";
}

最终逻辑视图名"index" 转换为物理视图名：/WEB-INF/templates/index.html

假如视图解析器配置的是InternalResourceViewResolver，如下：

<bean id="viewResolver" class="org.springframework.web.servlet.view.InternalResourceViewResolver"><property name="prefix" value="/WEB-INF/templates/"/><property name="suffix" value=".jsp"/>
</bean>

以下程序返回逻辑视图名：index

@RequestMapping("/index")
public String toIndex(){return "index";
}

最终逻辑视图名"index" 转换为物理视图名：/WEB-INF/templates/index.jsp

二、Thymeleaf视图

我们在学习前面内容的时候，采用的都是Thymeleaf视图。我们再来测试一下，看看底层创建的视图对象是不是ThymeleafView springmvc.xml配置内容如下：

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"xmlns:context="http://www.springframework.org/schema/context"xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsd http://www.springframework.org/schema/context https://www.springframework.org/schema/context/spring-context.xsd"><!--组件扫描--><context:component-scan base-package="com.powernode.springmvc.controller"/><!--视图解析器--><bean id="thymeleafViewResolver" class="org.thymeleaf.spring6.view.ThymeleafViewResolver"><property name="characterEncoding" value="UTF-8"/><property name="order" value="1"/><property name="templateEngine"><bean class="org.thymeleaf.spring6.SpringTemplateEngine"><property name="templateResolver"><bean class="org.thymeleaf.spring6.templateresolver.SpringResourceTemplateResolver"><property name="prefix" value="/WEB-INF/thymeleaf/"/><property name="suffix" value=".html"/><property name="templateMode" value="HTML"/><property name="characterEncoding" value="UTF-8"/></bean></property></bean></property></bean>
</beans>

Controller代码如下：

package com.powernode.springmvc.controller;import org.springframework.stereotype.Controller;
import org.springframework.web.bind.annotation.RequestMapping;@Controller
public class IndexController {@RequestMapping("/index")public String toIndex(){return "index";}
}

视图页面：

<!DOCTYPE html>
<html lang="en" xmlns:th="http://www.thymeleaf.org">
<head><meta charset="UTF-8"><title>index page</title>
</head>
<body>
<h1>index page</h1>
</body>
</html>

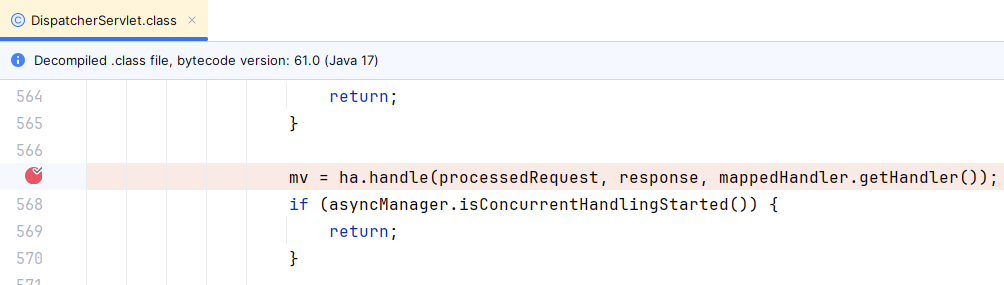

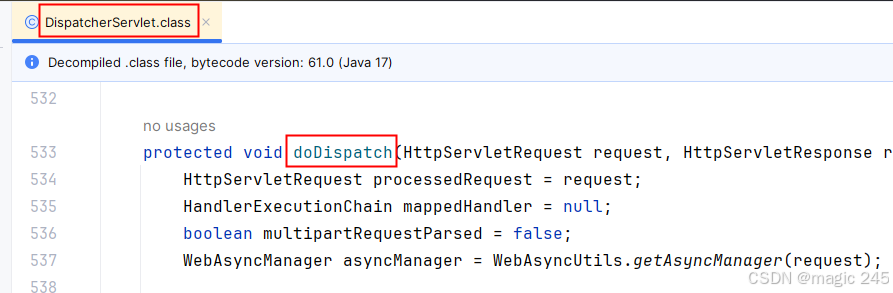

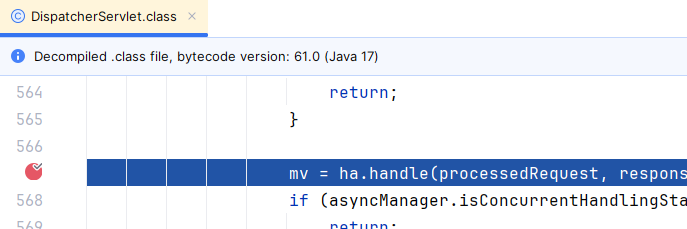

添加断点：在DispatcherServlet的doDispatch方法的下图位置添加断点


启动Tomcat，在浏览器地址栏上发送请求：http://localhost:8080/springmvc/index

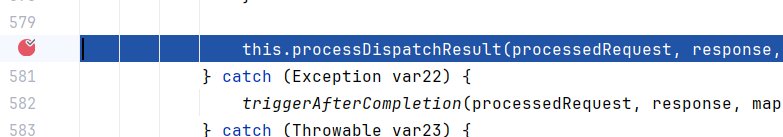

程序走到以上位置，这行代码是调用对应的Controller，并且Controller最终会返回ModelAndView对象：mv 按照我们之前所讲，返回mv之后，接下来就是视图处理与渲染，接着往下走，走到下图这一行：

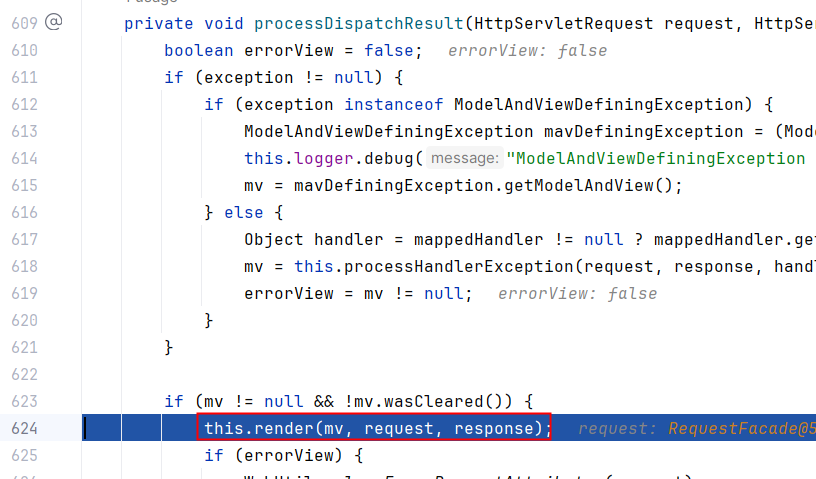

这个方法的作用是处理分发结果，就是在这个方法当中进行了视图的处理与渲染，进入该方法：


进去之后走到上图位置：这个方法就是用来渲染页面的方法，再进入该方法：

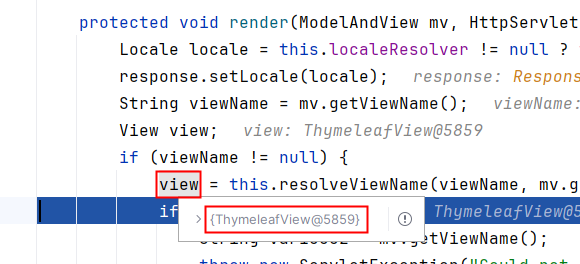

走到上图位置就可以看到底层创建的是ThymeleafView对象。

三、JSP视图（了解）

我们再来跟一下源码，看看JSP视图底层创建的是不是InternalResourceView对象。 我们前面说过 InternalResourceView是SpringMVC框架内置的，翻译为内部资源视图，SpringMVC把JSP看做是内部资源。可见JSP在之前的技术栈中有很高的地位。 不过，当下流行的开发中JSP使用较少，这里不再详细讲解。只是测试一下。 springmvc.xml配置如下：

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"xmlns:context="http://www.springframework.org/schema/context"xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsd http://www.springframework.org/schema/context https://www.springframework.org/schema/context/spring-context.xsd">
​<!--组件扫描--><context:component-scan base-package="com.powernode.springmvc.controller"/>
​<!--视图解析器--><bean id="viewResolver" class="org.springframework.web.servlet.view.InternalResourceViewResolver"><property name="prefix" value="/WEB-INF/jsp/"/><property name="suffix" value=".jsp"/></bean>
</beans>

Controller代码如下：

package com.powernode.springmvc.controller;
​
import org.springframework.stereotype.Controller;
import org.springframework.web.bind.annotation.RequestMapping;
​
@Controller
public class IndexController {@RequestMapping("/index")public String toIndex(){return "index";}
}

视图页面：

<%@ page contentType="text/html;charset=UTF-8" language="java" %>
<html><head><title>index jsp</title></head><body><h1>index jsp!</h1></body>
</html>

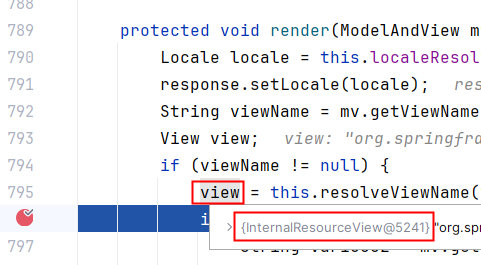

启动web容器，添加断点跟踪：


通过测试得知：对于JSP视图来说，底层创建的视图对象是InternalResourceView。

四、转发与重定向

1.回顾转发和重定向区别

  1. 转发是一次请求。因此浏览器地址栏上的地址不会发生变化。

  2. 重定向是两次请求。因此浏览器地址栏上的地址会发生变化。

  3. 转发的代码实现：request.getRequestDispatcher("/index").forward(request, response);

  4. 重定向的代码实现：response.sendRedirect("/webapproot/index");

  5. 转发是服务器内部资源跳转，由服务器来控制。不可实现跨域访问。

  6. 重定向可以完成内部资源的跳转，也可以完成跨域跳转。

  7. 转发的方式可以访问WEB-INF目录下受保护的资源。

  8. 重定向相当于浏览器重新发送了一次请求，在浏览器直接发送的请求是无法访问WEB-INF目录下受保护的资源的。

  9. 转发原理：

    1. 假设发送了 /a 请求，执行了 AServlet

    2. 在AServlet 中通过request.getRequestDispatcher("/b").forward(request,response);转发到BServlet

    3. 从AServlet跳转到BServlet是服务器内部来控制的。对于浏览器而言，浏览器只发送了一个 /a 请求。

  10. 重定向原理：

  11. 假设发送了 /a 请求，执行了 AServlet

  12. 在AServlet 中通过response.sendRedirect("/webapproot/b")重定向到BServlet

  13. 此时服务器会将请求路径/webapproot/b响应给浏览器

  14. 浏览器会自发的再次发送/webapproot/b请求来访问BServlet

  15. 因此对于重定向来说，发送了两次请求，一次是 /webapproot/a，另一次是/webapproot/b。

以上所描述的是使用原生Servlet API来完成转发和重定向。在Spring MVC中是如何转发和重定向的呢？

2.forward

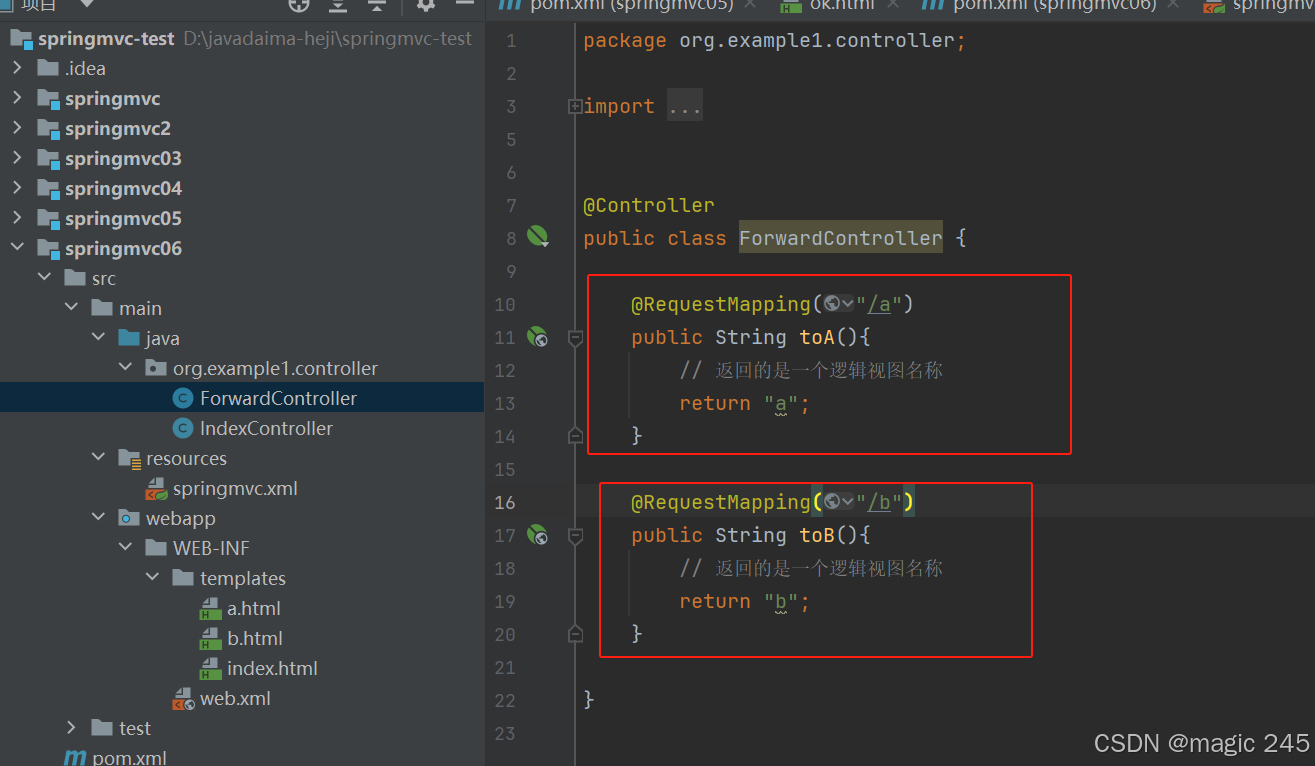

在Spring MVC中默认就是转发的方式，我们之前所写的程序，都是转发的方式。只不过都是转发到Thymeleaf的模板文件xxx.html上。 那么，在Spring MVC中如何转发到另一个Controller上呢？可以使用Spring MVC的forward 代码实现如下：

视图页面：

b页面

<!DOCTYPE html>
<html lang="en" xmlns:th="http://www.thymeleaf.org">
<head><meta charset="UTF-8"><title>page b</title>
</head>
<body>
<h1>Page B!!!</h1>
</body>
</html>

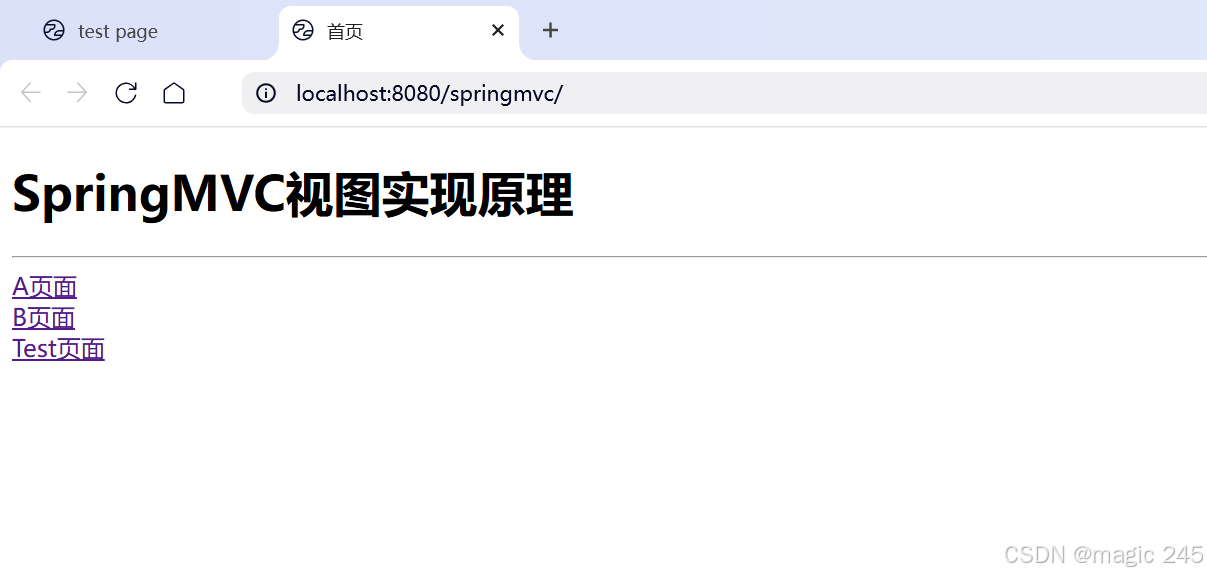

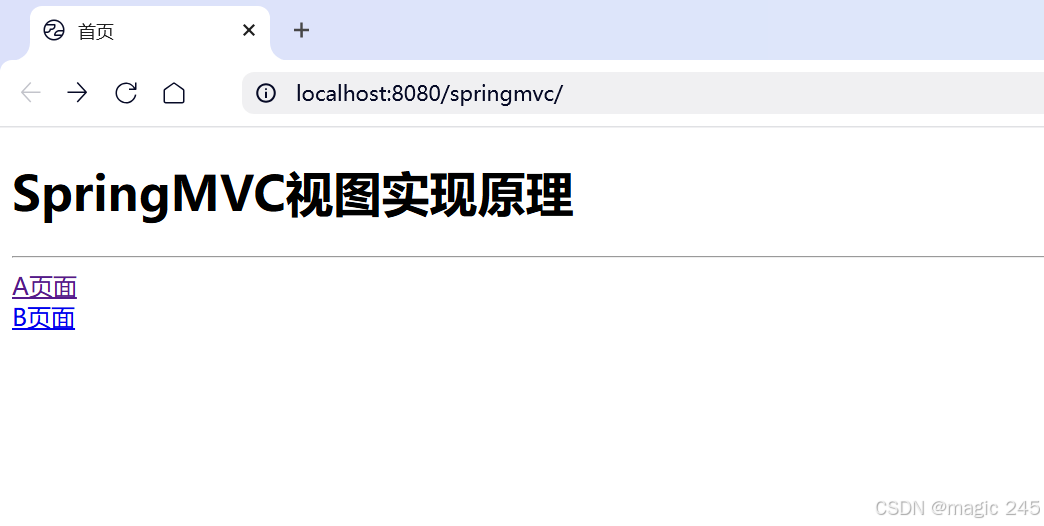

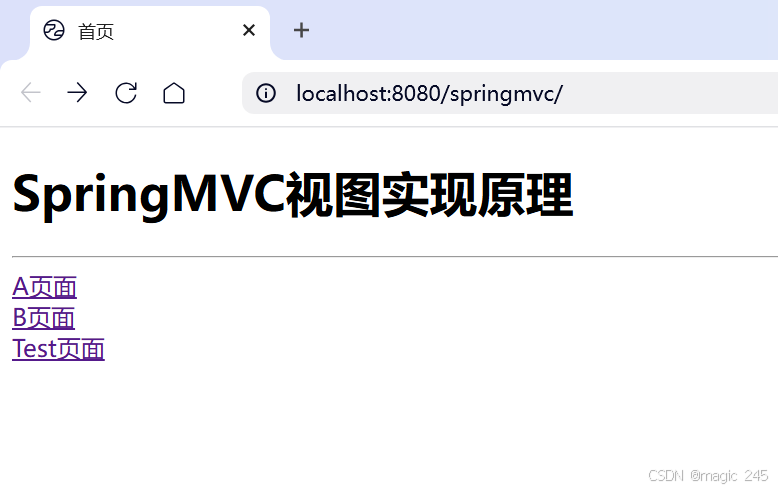

index.html

<!DOCTYPE html>
<html lang="en" xmlns:th="http://www.thymeleaf.org">
<head><meta charset="UTF-8"><title>首页</title>
</head>
<body>
<h1>SpringMVC视图实现原理</h1>
<hr><a th:href="@{/a}">A页面</a><br>
<a th:href="@{/b}">B页面</a><br></body>
</html>

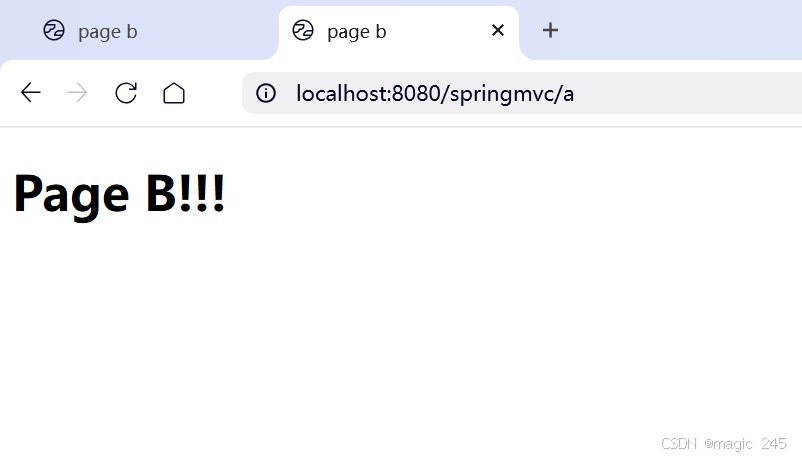

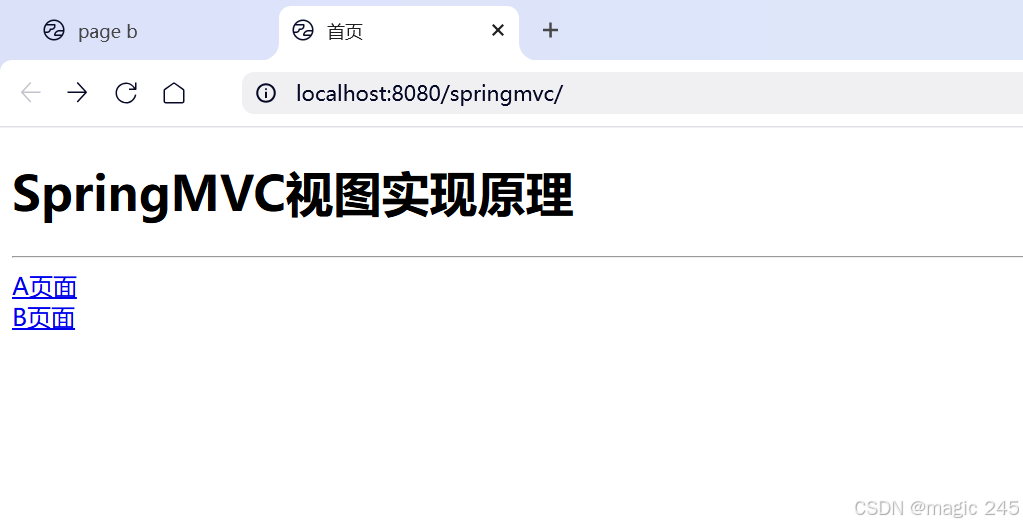

url并没有改变，你请求a路径，最后返回的还是a路径

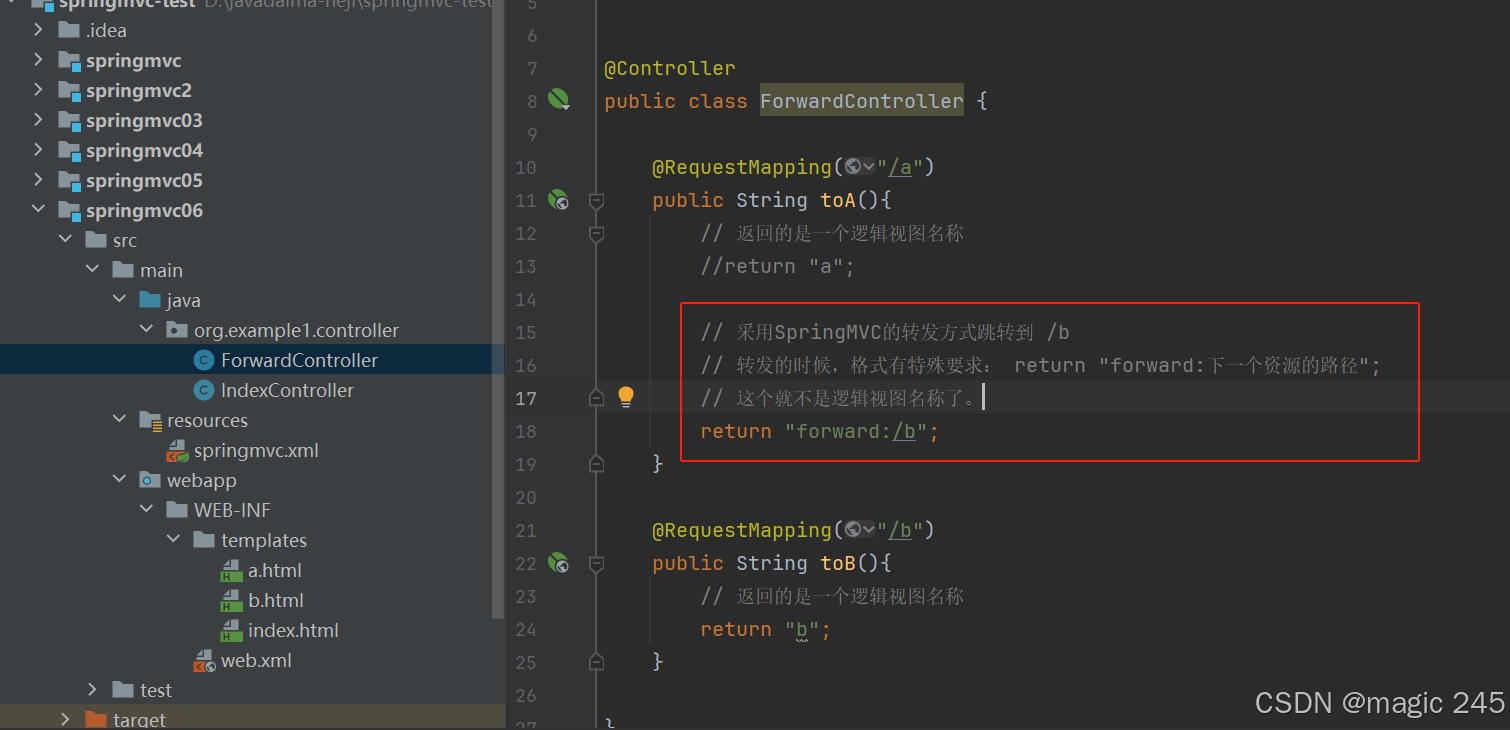

采用转发的方式

测试

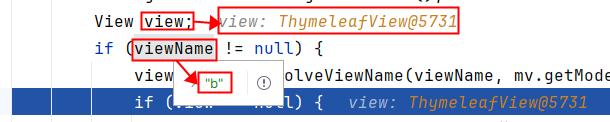

整个请求处理过程中，一共创建了两个视图对象

  • InternalResourceView

  • ThymeleafView

这说明转发底层创建的视图对象是：InternalResourceView。

思考：既然会创建InternalResourceView，应该会对应一个视图解析器呀（InternalResourceViewResolver）？但是我在springmvc.xml文件中只配置了ThymeleafViewResolver，并没有配置InternalResourceViewResolver呀？

这是为什么？

这是因为**forward:**** 后面的不是**逻辑视图名**，而是一个**请求路径**。因此转发是不需要视图解析器的。** 另外，转发使用的是InternalResourceView，也说明了转发是内部资源的跳转。（Internal是内部的意思，Resource是资源的意思。）

3.redirect

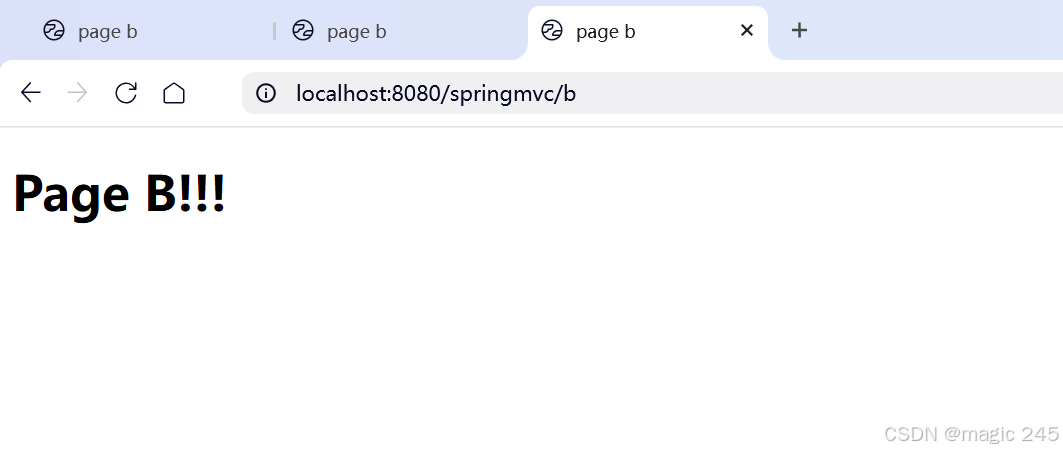

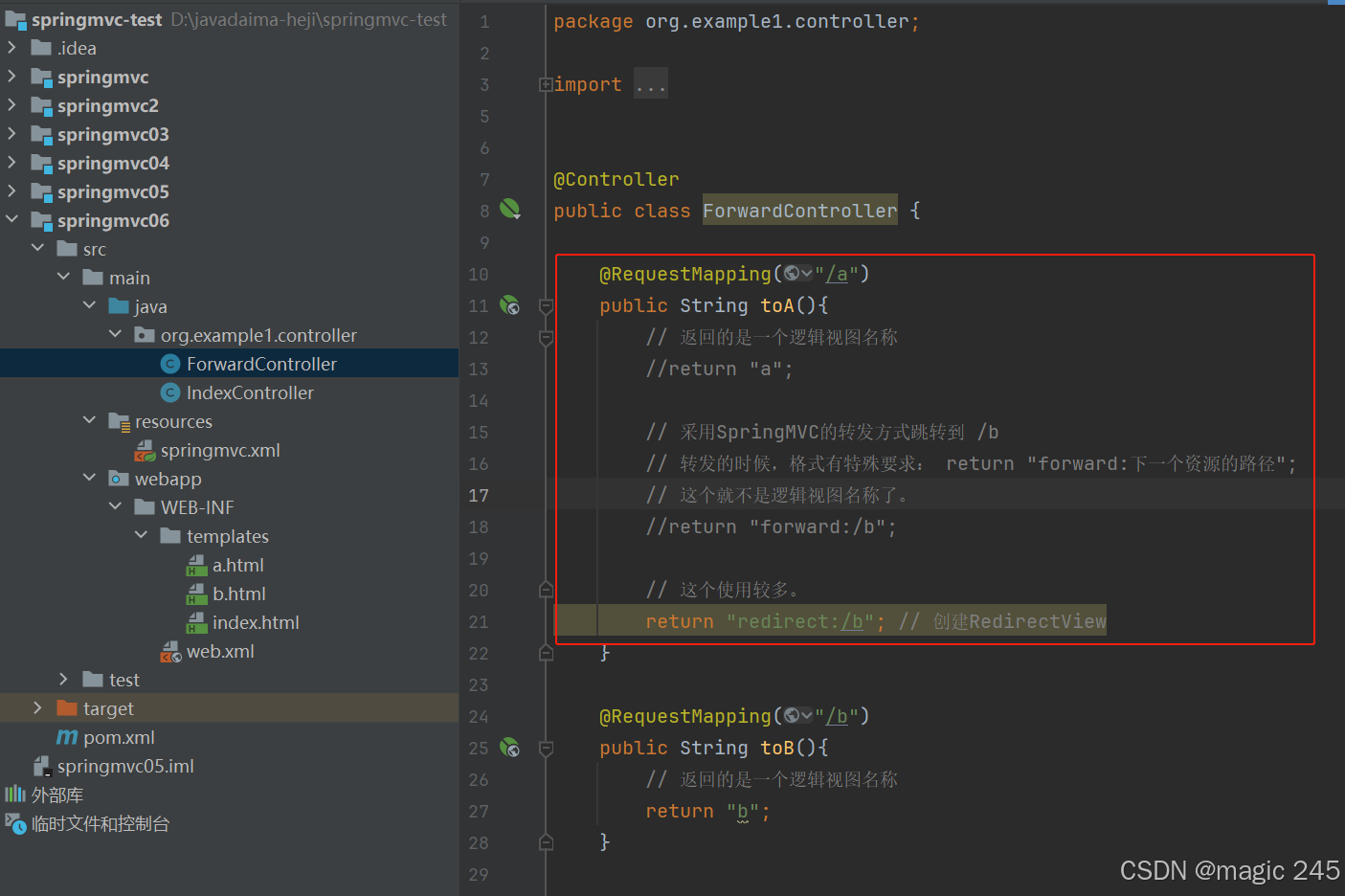

redirect是专门完成重定向效果的。和forward语法类似，只需要将之前的 return "forward:/b"修改为 return "redirect:/b"即可。

可以看一下源码，在重定向的时候，Spring MVC创建哪个视图对象？

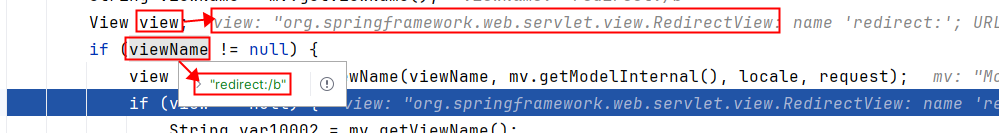

通过断点调试可以看出，当重定向的时候，SpringMVC会创建一个重定向视图对象：RedirectView。这个视图对象也是SpringMVC框架内置的。

另外可以看出重定向之后的第二次请求创建的视图对象就是ThymeleafView了。

注意：从springmvc应用重定向到springmvc2应用（跨域），语法是：

@RequestMapping("/a")
public String a(){return "redirect:http://localhost:8080/springmvc2/b";
}

可以自行测试一下！！

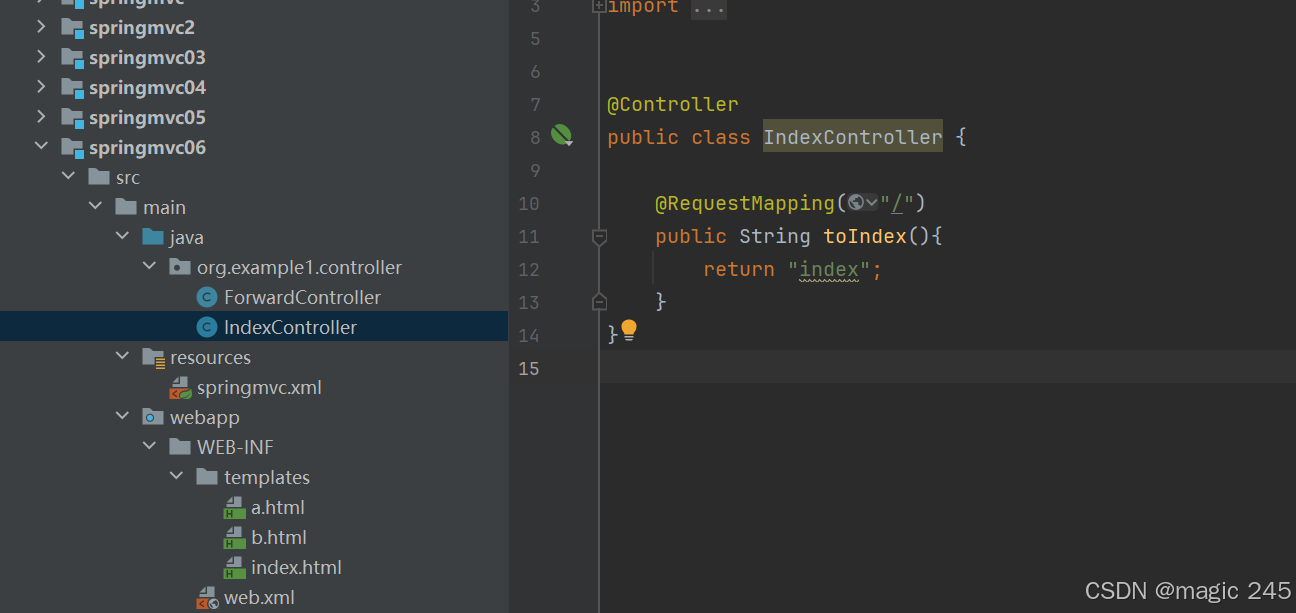

五、mvc:view-controller

<mvc:view-controller> 配置用于将某个请求映射到特定的视图上，即指定某一个 URL 请求到一个视图资源的映射，使得这个视图资源可以被访问。它相当于是一个独立的处理程序，不需要编写任何 Controller，只需要指定 URL 和对应的视图名称就可以了。

一般情况下，<mvc:view-controller> 配置可以替代一些没有业务逻辑的 Controller，例如首页、错误页面等。当用户访问配置的 URL 时，框架将直接匹配到对应的视图，而无需再经过其他控制器的处理。

<mvc:view-controller> 配置的格式如下：

<mvc:view-controller path="/如何访问该页面" view-name="对应的逻辑视图名称" />

其中：

  • path：被映射的 URL 路径。

  • view-name：对应的逻辑视图名称。

例如，配置首页的映射：

<mvc:view-controller path="/" view-name="index" />

上述配置将会匹配上访问应用程序的根路径，如：http://localhost:8080/。当用户在浏览器中访问该根路径时，就会直接渲染名为 index 的视图。

六、mvc:annotation-driven/

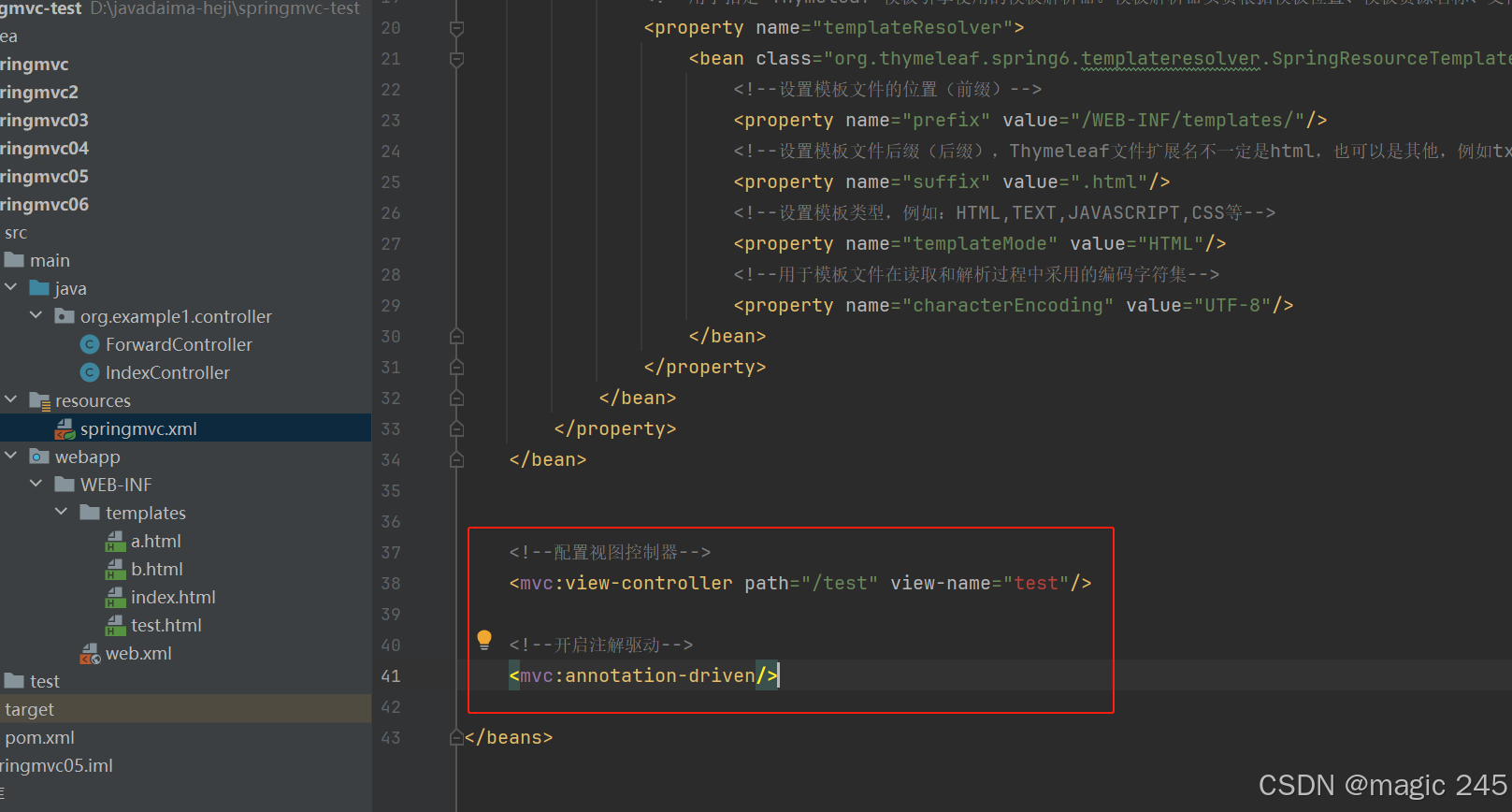

在SpringMVC中，如果在springmvc.xml文件中配置了 <mvc:view-controller>，就需要同时在springmvc.xml文件中添加如下配置：

<mvc:annotation-driven/>

该配置的作用是：启用Spring MVC的注解。

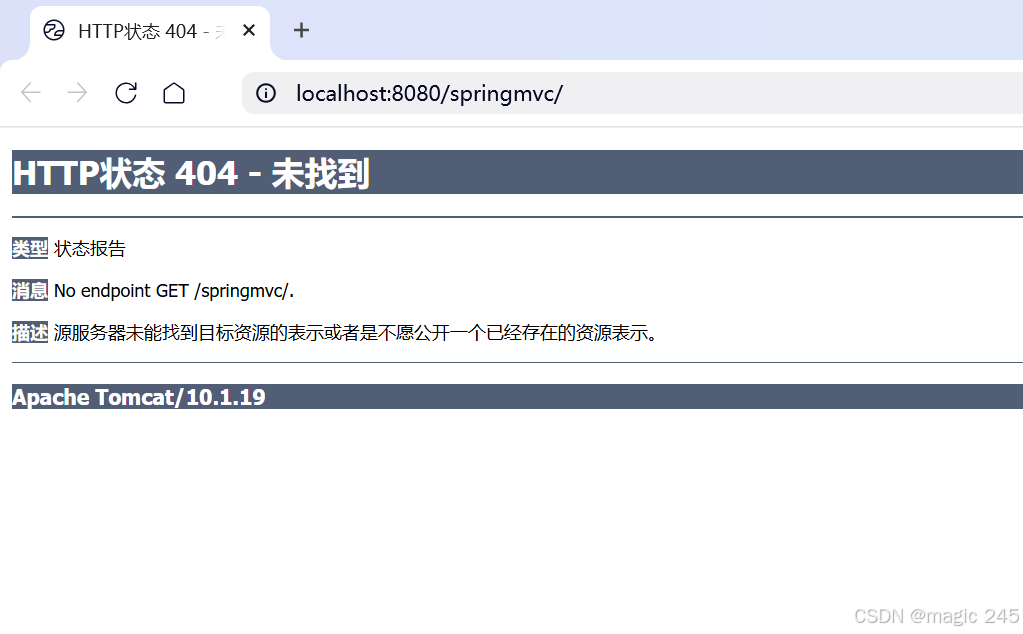

如果没有以上的配置，Controller就无法访问到。访问之前的Controller会发生 404 问题。

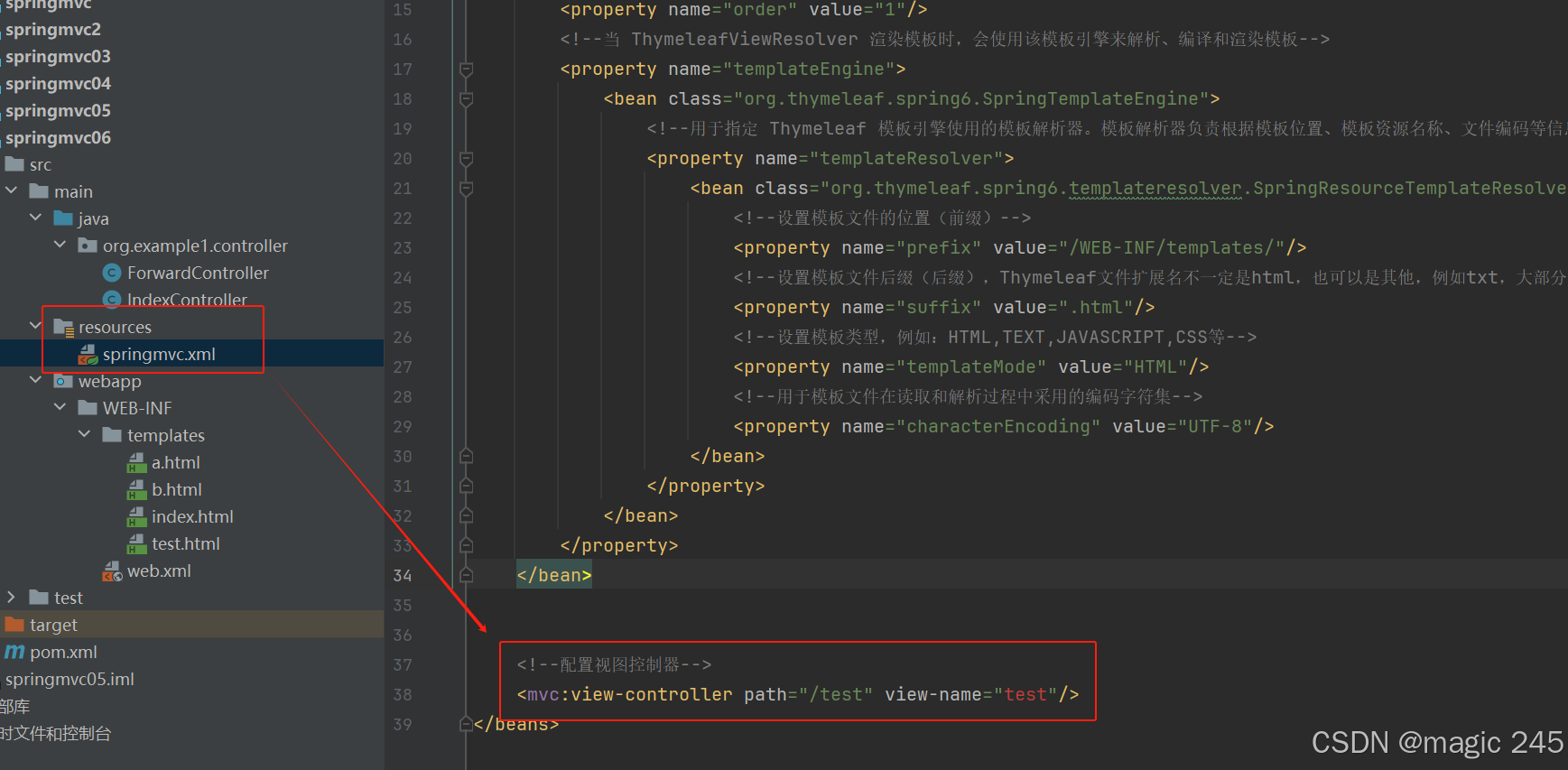

示例：

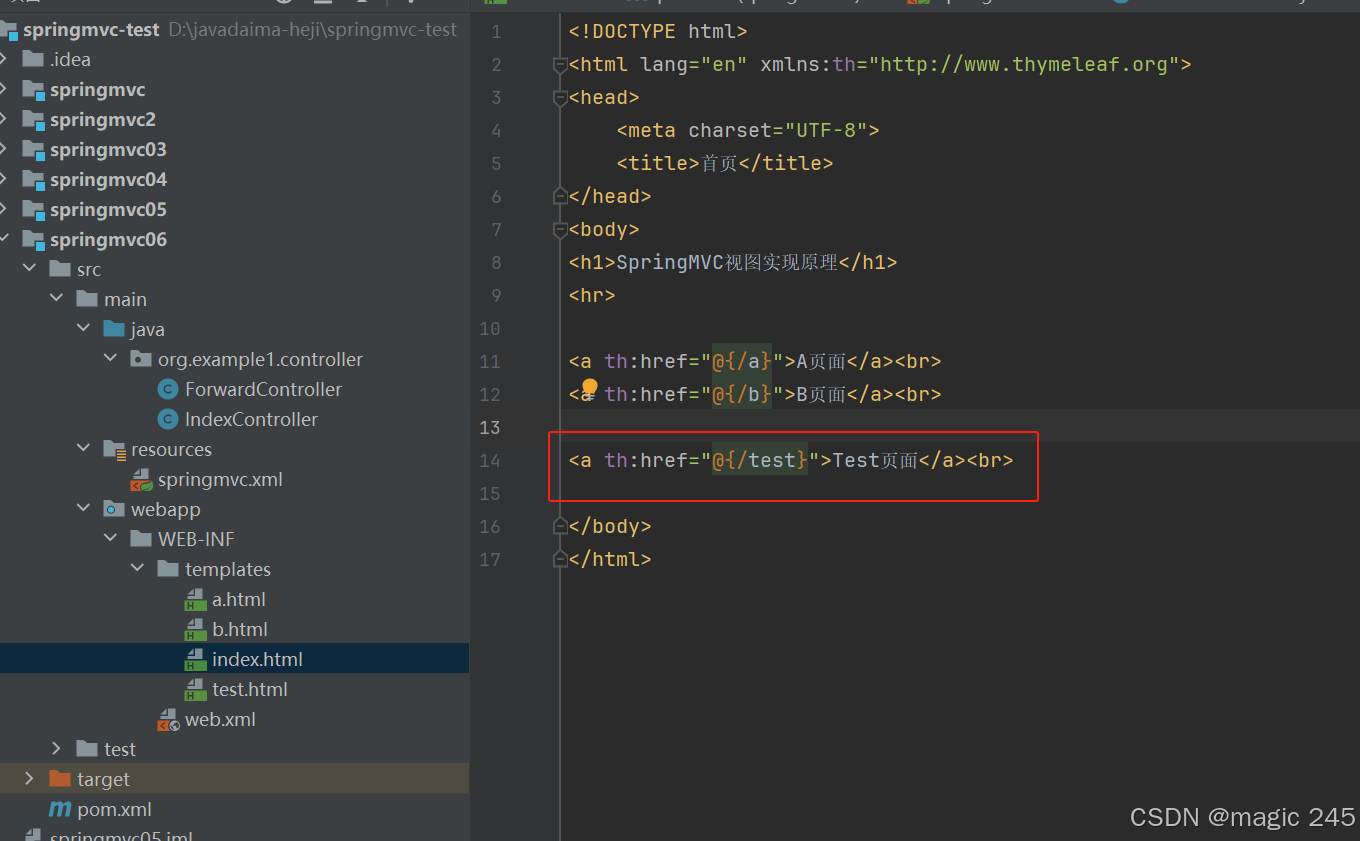

超链接

页面

test.html

<!DOCTYPE html>
<html lang="en" xmlns:th="http://www.thymeleaf.org">
<head><meta charset="UTF-8"><title>test page</title>
</head>
<body>
<h1>test page!</h1>
</body>
</html>

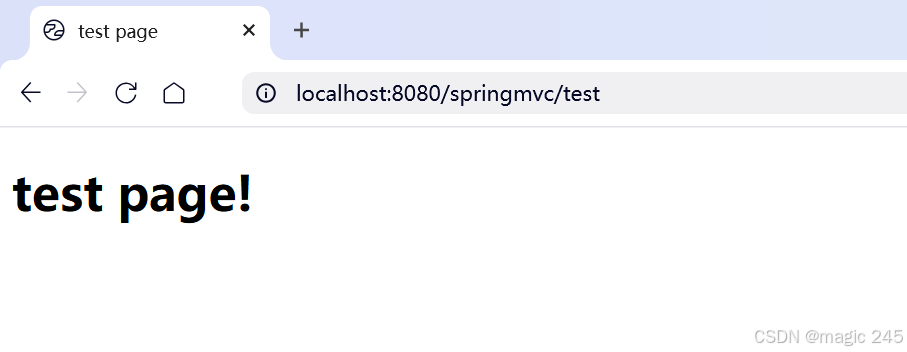

不要编写对应的testController了

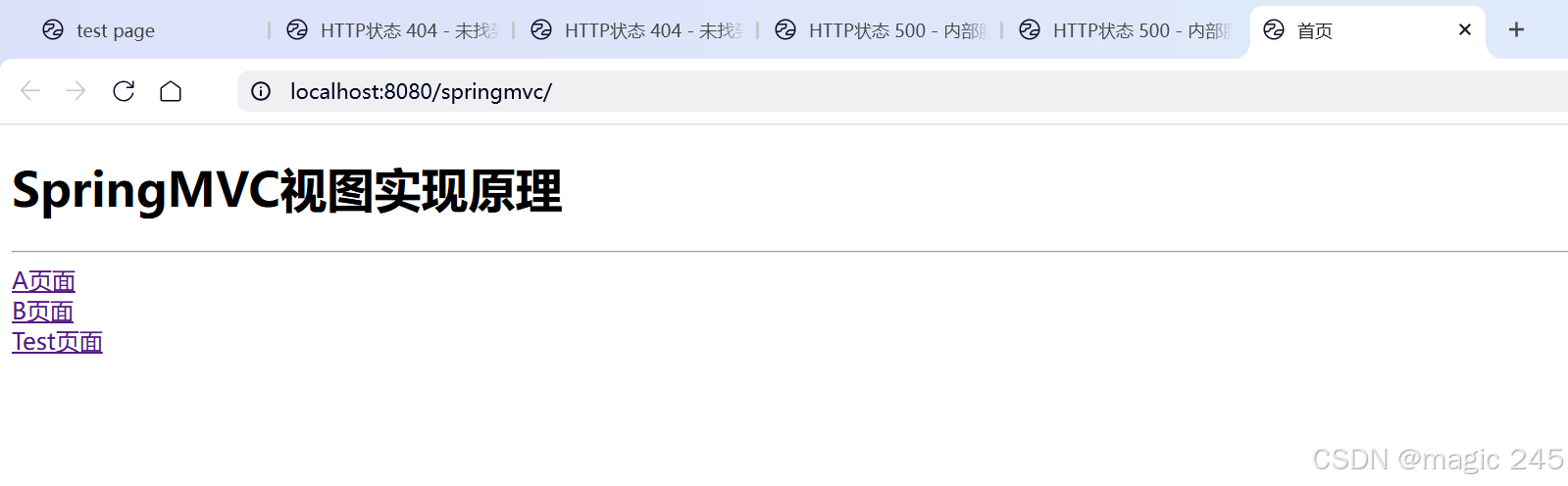

不用编写对应的Controller也能跳转

七、访问静态资源

一个项目可能会包含大量的静态资源，比如：css、js、images等。

由于我们DispatcherServlet的url-pattern配置的是“/”，之前我们说过，这个"/"代表的是除jsp请求之外的所有请求，也就是说访问应用中的静态资源，也会走DispatcherServlet，这会导致404错误，无法访问静态资源

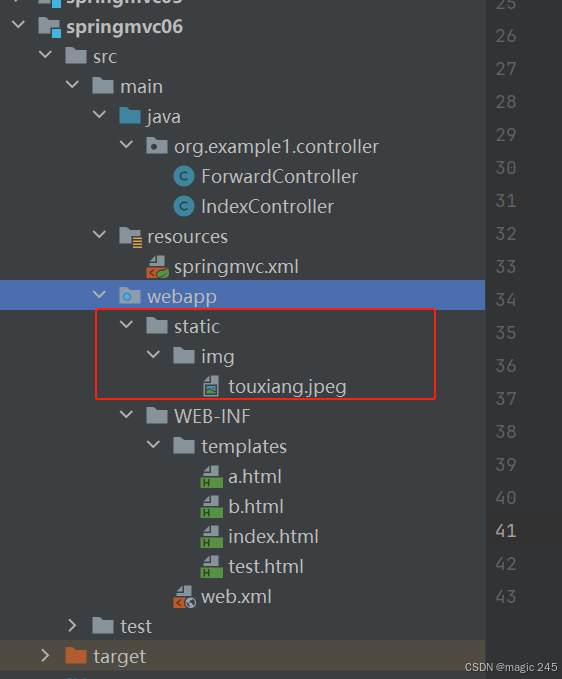

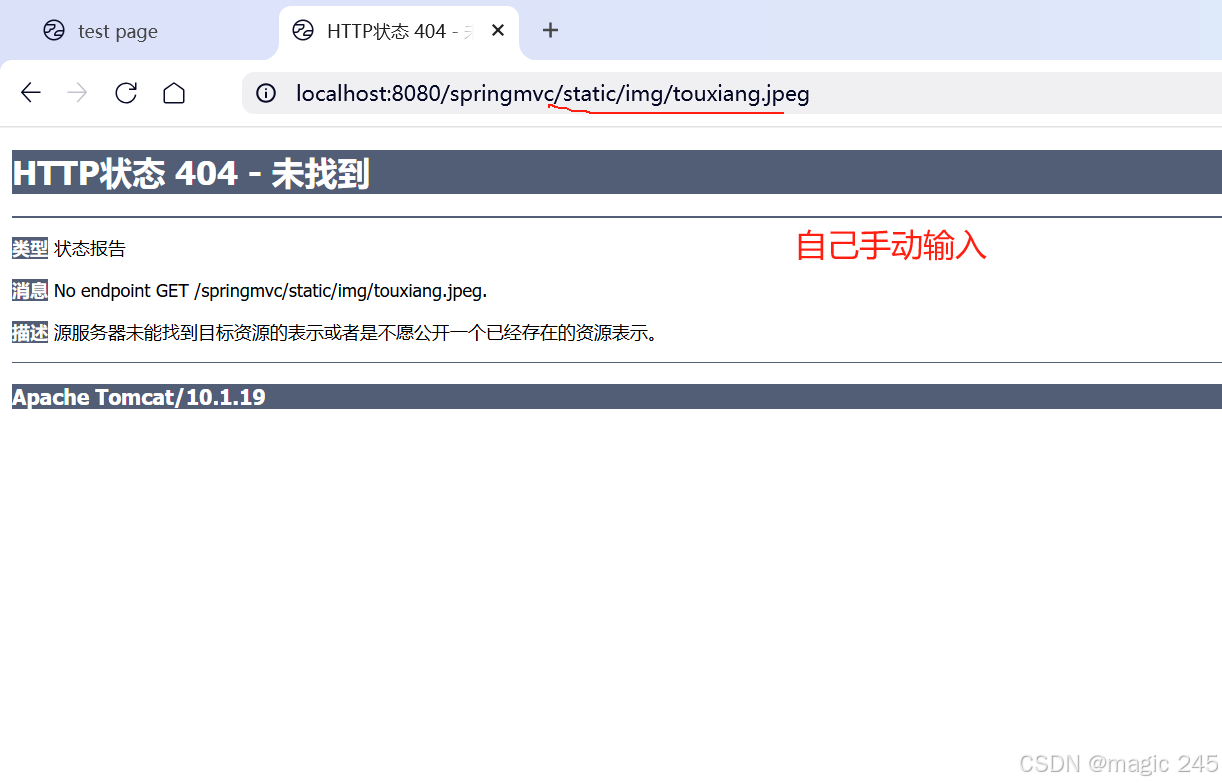

示例：项目放张图片进去

自己输地址

如何解决，两种方案：

  • 使用默认 Servlet 处理静态资源

  • 使用 mvc:resources 标签配置静态资源处理

这两种方式都可以。自行选择。

1.使用默认Servlet处理静态资源

首先需要在springmvc.xml文件中添加以下配置，开启 `默认Servlet处理静态资源` 功能：

<!-- 开启注解驱动 -->
<mvc:annotation-driven /><!--开启默认Servlet处理--><mvc:default-servlet-handler />

然后在web.xml文件中指定什么样的路径走其他Servlet：

<servlet><servlet-name>default</servlet-name><servlet-class>org.apache.catalina.servlets.DefaultServlet</servlet-class><init-param><param-name>debug</param-name><param-value>0</param-value></init-param><init-param><param-name>listings</param-name><param-value>false</param-value></init-param><load-on-startup>1</load-on-startup>
</servlet>
<servlet-mapping><servlet-name>default</servlet-name><url-pattern>/</url-pattern>
</servlet-mapping>

以上配置url-pattern使用的也是"/"，和DispatcherServlet一样。表示的含义是：同一个请求路径，先走DispatcherServlet，如果找不到则走默认的Servlet。

默认的 Servlet 类中的代码已经由 Tomcat 服务器提供了实现，一般不需要开发者自己编写。在上面的示例中，我们指定了 org.apache.catalina.servlets.DefaultServlet，则 Tomcat 服务器会自动将请求转发给该类处理。在处理时，该类会根据请求的 URL 去查询 Web 应用的静态资源（如 HTML、CSS、JavaScript 和图片等），并将其返回给用户。

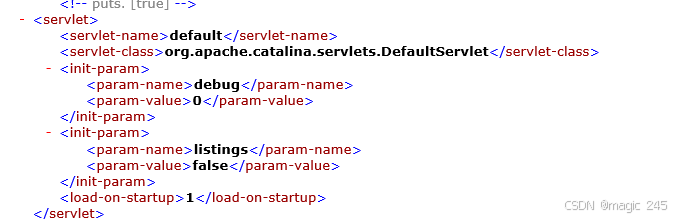

告诉大家一个好消息，以上在web.xml文件中的配置我们也可以省略了，因为在Tomcat服务器中已经为我们提前配置好了，在CATALINA_HOME/conf/web.xml文件中，如下：

因此我们只需要在springmvc.xml文件中启用这个默认的Servlet即可：<mvc:default-servlet-handler>

2.使用 mvc:resources 标签配置静态资源

访问静态资源，也可以在springmvc.xml文件中添加如下的配置：

<!-- 开启注解驱动 -->
<mvc:annotation-driven /><!-- 配置静态资源处理 -->
<mvc:resources mapping="/static/**" location="/static/" />

表示凡是请求路径是"/static/"开始的，都会去"/static/"目录下找该资源。

注意：要想使用 <mvc:resources> 配置，必须开启注解驱动 <mvc:annotation-driven />
