软件架构之旅（6）：浅析ATAM 在软件技术架构评估中的应用

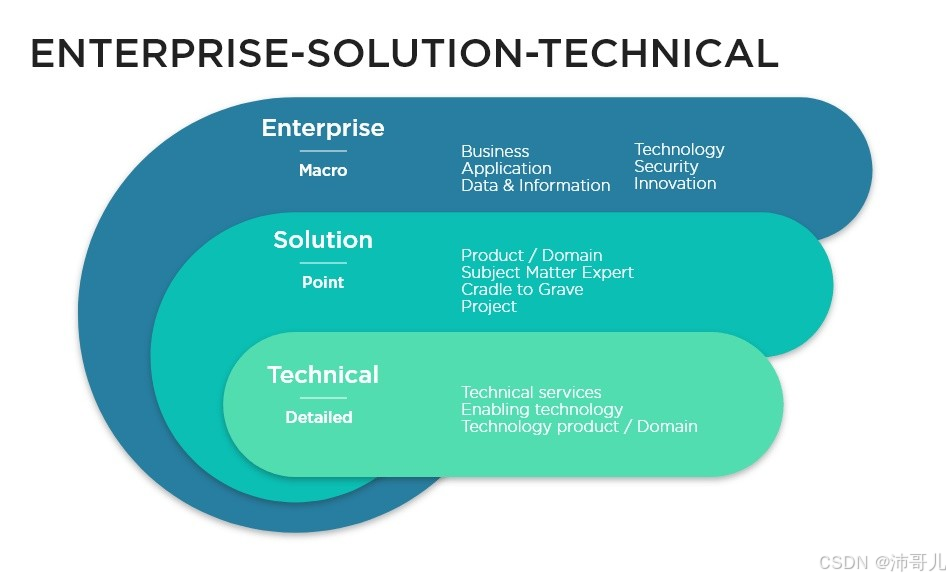

一、引言

1.1 研究背景

在数字化时代，软件系统规模与复杂性不断攀升，软件架构作为系统的核心框架，其设计质量直接影响软件的功能性、性能、可靠性、可维护性等关键质量属性。
一个不合理的软件架构可能导致系统后期维护成本剧增、功能扩展困难，甚至无法满足业务需求。

因此，科学有效的软件架构评估方法成为保障软件项目成功的关键环节。ATAM 作为一种成熟且广泛应用的架构评估方法，能够全面、系统地评估软件架构，识别架构中的潜在问题与权衡点，为架构优化提供有力依据，对其进行深入研究具有重要的现实意义。

1.2 研究目的与意义

本文全面剖析 ATAM 的原理、方法和应用流程，通过实际案例验证其在软件架构评估中的有效性和实用性。

明确 ATAM 在软件技术架构评估中的价值，为软件架构师提供可操作的评估指导，帮助其在架构设计阶段发现问题、优化架构；
同时，为软件开发团队提供理解架构质量属性之间关系的理论支持，促进软件项目的高质量开发，推动软件技术架构评估领域的发展与创新。

二、ATAM 的理论基础

2.1 ATAM 的定义与核心思想

ATAM（Architecture Tradeoff Analysis Method） 即架构权衡分析方法，由卡内基梅隆大学软件工程研究所（SEI）提出，是一种综合的软件架构评估方法。

其核心思想在于通过对软件架构的多个质量属性进行分析，识别架构中不同质量属性之间的权衡关系，评估架构设计对质量属性的满足程度，从而判断架构的合理性和有效性。

ATAM 强调在架构设计过程中，不能孤立地看待某个质量属性，而应综合考虑各质量属性之间的相互影响，在不同质量属性之间进行权衡，以实现软件架构的整体最优 。

2.2 ATAM 涉及的质量属性

ATAM 关注软件系统的多种质量属性，主要包括：

性能：指软件系统对外部刺激（如用户请求）的响应速度和处理能力，如系统的响应时间、吞吐量等。

可靠性：软件系统在规定的时间和条件下，完成规定功能的能力，包括容错性、恢复能力等。

可维护性：软件系统进行修改、升级和维护的难易程度，涉及代码的可读性、可扩展性等。

安全性：保护软件系统及其数据免受非法访问、攻击和破坏的能力，如数据加密、访问控制等。

可扩展性：软件系统能够方便地增加新功能、处理更大规模数据或支持更多用户的能力。

易用性：软件系统易于学习和使用的程度，影响用户体验 。

2.3 ATAM 与其他架构评估方法的关系

与传统的软件架构评估方法相比，ATAM 具有更全面、系统的特点。

例如，相较于简单的代码审查或专家评审，ATAM 不仅关注架构的实现细节，还从整体上分析架构对多个质量属性的支持情况，以及质量属性之间的权衡关系。

与 SAAM（Software Architecture Analysis Method，软件架构分析方法）相比，SAAM 主要基于场景对架构进行评估，侧重于单个质量属性的分析；
而 ATAM 在 SAAM 的基础上，进一步引入了权衡分析，更注重多个质量属性之间的相互影响和平衡 。

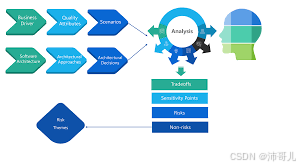

三、ATAM 的评估流程

3.1 准备阶段

确定评估目标与范围：明确本次架构评估的具体目标，如评估架构对性能和可维护性的支持程度，确定评估所涉及的软件系统范围，包括哪些子系统、模块等。

组建评估团队：评估团队通常由软件架构师、开发者、用户代表、测试人员等组成，确保从不同角度对架构进行评估。

收集相关资料：收集软件架构设计文档、需求规格说明书、系统使用场景描述等资料，为后续评估提供基础 。

3.2 场景和需求收集阶段

确定质量属性场景：评估团队与利益相关者合作，针对每个质量属性定义具体的场景。

场景应包括刺激（引发系统行为的事件）、环境（场景发生的条件）、响应（系统对刺激的反应）等要素，

例如，对于性能属性，场景可以是 “在高并发访问情况下，系统对用户请求的响应时间不超过 1 秒”。

收集架构需求：明确软件系统的功能需求和非功能需求，了解利益相关者对架构的期望和关注点。

3.3 架构描述阶段

架构师对软件架构进行详细描述，包括系统的组件、组件之间的交互关系、数据流动、控制流程等内容。可以采用图形化的方式（如 UML 图）或文本描述，清晰地呈现架构的整体结构和设计思路 。

3.4 评估阶段

场景映射：将定义好的质量属性场景映射到软件架构上，分析场景在架构中的执行路径和涉及的组件，确定场景对架构的影响。

权衡分析：识别不同质量属性场景之间的潜在冲突和权衡关系。

例如，为了提高系统的性能，可能需要增加硬件资源或优化算法，但这可能会影响系统的成本和可维护性；
为了增强系统的安全性，可能需要增加加密和认证机制，但这可能会降低系统的性能。

通过权衡分析，评估架构设计在不同质量属性之间的平衡情况 。

敏感性分析：确定架构中对质量属性影响较大的关键组件或设计决策，分析这些组件或决策的变化对质量属性的影响程度，找出架构的敏感点。

3.5 结果报告阶段

整理评估过程和结果，形成评估报告。报告内容应包括评估目标、评估方法、质量属性场景、架构描述、评估分析结果（如发现的问题、权衡点、敏感点）以及改进建议等，为架构优化提供依据 。

四、ATAM 在实际项目中的应用案例分析

4.1 案例一：某在线教育平台架构评估

项目背景：某在线教育平台随着用户数量的快速增长和业务功能的不断扩展，现有软件架构在性能、可维护性和可扩展性方面面临挑战，需要对架构进行评估和优化，以满足未来发展需求。

ATAM 应用过程

准备阶段：确定评估目标为评估架构对性能、可维护性和可扩展性的支持程度，组建由架构师、开发人员、教师代表（用户代表）和测试人员组成的评估团队，收集平台的架构设计文档、用户需求文档等资料。

场景和需求收集阶段：针对性能，定义 “在上课高峰期，同时支持 10000 名学生在线观看课程视频，视频播放流畅，无卡顿” 的场景；

针对可维护性，定义 “新增一种课程类型，开发团队在 3 天内完成功能开发与部署” 的场景；

针对可扩展性，定义 “平台需要支持每年用户数量增长 50% 的需求，架构无需大规模重构” 的场景。

同时，收集平台的功能需求和非功能需求。

架构描述阶段：架构师使用 UML 图和文本相结合的方式，详细描述在线教育平台的架构，包括前端展示层、后端服务层、数据库层等组件及其交互关系。

评估阶段：将场景映射到架构上，分析发现后端服务层的视频处理模块在高并发情况下存在性能瓶颈，影响视频播放的流畅性；
部分功能模块之间耦合度较高，不利于新功能的开发和维护，这是架构的敏感点。

通过权衡分析，认识到为了提高性能，需要对视频处理模块进行优化或增加服务器资源，但这可能会增加成本；

为了提高可维护性，需要对耦合度高的模块进行拆分，但这可能会在短期内影响开发进度。

结果报告阶段：形成评估报告，提出优化建议，如对视频处理模块进行分布式改造，采用缓存技术提高性能；

对耦合度高的模块进行模块化设计，降低模块间的耦合度，提高可维护性和可扩展性 。

应用效果：经过架构优化后，平台在上课高峰期的视频播放卡顿现象明显减少，用户满意度提高；

新功能开发周期平均缩短了 20%，有效提升了平台的性能、可维护性和可扩展性。

4.2 案例二：某金融交易系统架构评估

项目背景：某金融交易系统对安全性、性能和可靠性要求极高，随着业务的发展，系统需要处理更多的交易请求，同时要确保交易数据的安全和准确，因此需要对现有架构进行评估和改进。

ATAM 应用过程

准备阶段：明确评估目标为评估架构对安全性、性能和可靠性的支持程度，组建评估团队，收集系统的架构设计文档、交易流程说明、安全规范等资料。

场景和需求收集阶段：
针对安全性，定义 “系统遭受黑客攻击时，能够防止用户交易数据泄露和篡改” 的场景；

针对性能，定义 “在交易高峰期，系统每秒处理 10000 笔交易请求，响应时间不超过 0.5 秒” 的场景；

针对可靠性，定义 “系统出现部分组件故障时，能够在 1 分钟内自动切换到备用组件，保证交易正常进行” 的场景。

收集系统的功能需求和非功能需求。

架构描述阶段：详细描述金融交易系统的架构，包括交易处理模块、风险控制模块、数据存储模块等组件及其交互关系。

评估阶段：场景映射后发现，数据存储模块的加密算法效率较低，影响交易处理性能，同时存在数据泄露风险，这是架构的敏感点。

权衡分析表明，为了提高安全性，需要更换更强大的加密算法，但这可能会降低系统的性能；

为了提高性能，可能需要简化加密流程，但这会削弱安全性。

结果报告阶段：
出具评估报告，建议采用更高效的加密算法，并对数据存储模块进行优化，如采用分布式存储方式提高性能；

同时，增加数据备份和恢复机制，提高系统的可靠性 。

应用效果：优化后的金融交易系统在安全性方面得到显著提升，成功抵御了多次模拟攻击；在交易高峰期，系统性能稳定，响应时间满足要求，可靠性也得到增强，未因组件故障导致交易中断，保障了金融业务的正常运行。

五、ATAM 的优势与局限性分析

5.1 ATAM 的优势

全面综合评估：ATAM 能够同时考虑软件系统的多个质量属性，全面评估架构设计对质量属性的满足程度，避免只关注单一质量属性而忽视其他方面，有助于实现架构的整体优化。

权衡分析能力：通过权衡分析，识别不同质量属性之间的潜在冲突和权衡关系，使架构师能够在质量属性之间做出合理的决策，找到最佳的架构设计方案，满足利益相关者的多样化需求。

早期问题发现：在软件架构设计阶段应用 ATAM，可以尽早发现架构中存在的潜在问题和风险，及时进行调整和优化，降低后期修改成本，提高项目的成功率 。

利益相关者参与：ATAM 强调利益相关者的参与，通过与用户代表、开发者、测试人员等的合作，收集不同角度的需求和意见，确保架构设计能够满足各方利益，提高软件系统的实用性和用户满意度 。

5.2 ATAM 的局限性

评估过程复杂：ATAM 的评估流程较为复杂，涉及多个阶段和步骤，需要评估团队具备较高的专业水平和丰富的经验，对评估人员的要求较高，实施难度较大。

时间和成本较高：由于评估过程复杂，需要投入大量的时间和人力成本，包括资料收集、场景定义、架构描述、分析评估等工作，对于一些小型项目或资源有限的团队，可能难以承担。

量化困难：ATAM 主要以定性分析为主，虽然在一定程度上引入了量化指标（如响应时间、交易处理量等），但对于质量属性之间的权衡关系等方面，缺乏精确的量化方法，评估结果的客观性和准确性受到一定影响 。

对动态变化适应性不足：ATAM 主要基于静态的架构描述进行评估，对软件系统在运行过程中的动态变化（如负载变化、组件更新、业务需求变更等）考虑不足，难以实时评估架构的适应性 。

六、ATAM 的发展趋势

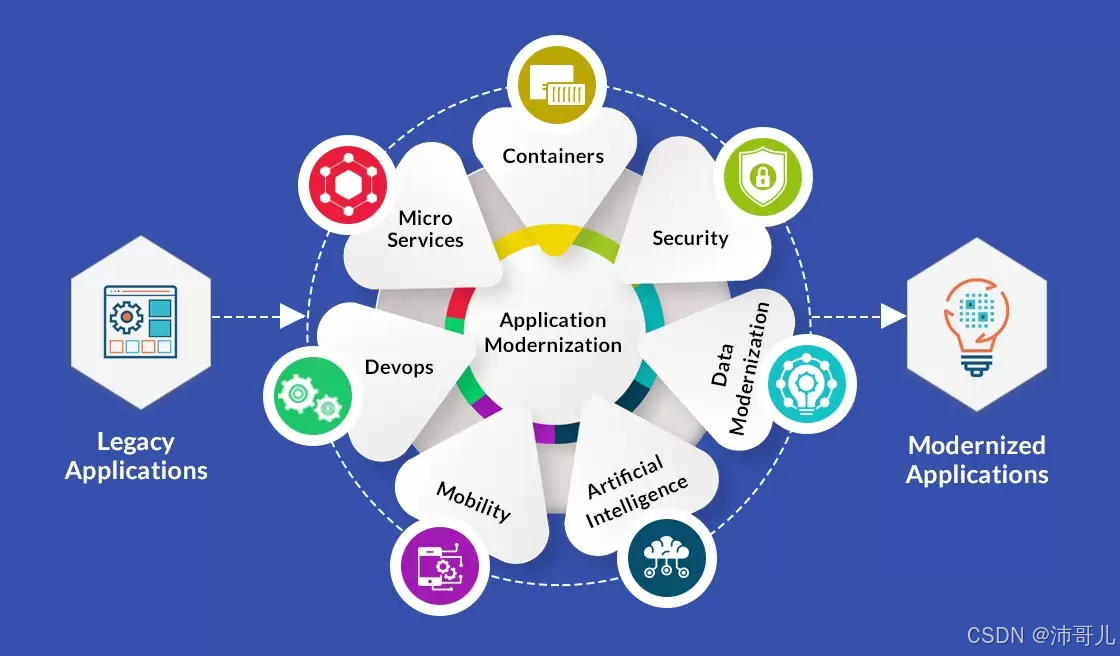

6.1 与新兴技术结合

随着云计算、大数据、人工智能等新兴技术的发展，ATAM 将与这些技术深度融合。

例如，在云计算环境下，利用云资源的弹性特点，对软件架构的性能和可扩展性进行动态评估；

结合大数据分析技术，对系统运行过程中的大量数据进行分析，为架构评估提供更丰富的依据；

借助人工智能算法，自动识别架构中的潜在问题和权衡点，提高评估的效率和准确性 。

6.2 量化评估方法的改进

为了提高评估结果的客观性和准确性，未来将进一步研究和改进 ATAM 的量化评估方法。

引入更多的量化指标和数学模型，对质量属性之间的权衡关系进行量化分析，使评估结果更加精确，便于对不同架构设计方案进行比较和优化 。

6.3 动态评估能力的增强

针对软件系统的动态性特点，ATAM 将不断增强对动态变化的评估能力。研究如何在系统运行过程中实时监测架构的状态，根据负载变化、组件更新等情况，动态调整评估场景和方法，及时发现架构在动态环境下出现的问题，确保架构始终满足系统的需求 。

6.4 工具支持的完善

开发更完善的 ATAM 评估工具，辅助评估团队完成资料收集、场景定义、架构描述、分析评估等工作。工具应具备可视化的界面，方便用户操作；

能够自动生成评估报告，提高评估效率；支持与其他软件开发工具（如建模工具、项目管理工具等）的集成，实现评估过程与软件开发过程的无缝衔接 。

七、结论

ATAM 作为一种成熟且有效的软件架构评估方法，通过全面综合评估、权衡分析等手段，能够帮助架构师发现架构中的问题，优化架构设计，在众多软件项目中发挥了重要作用。

然而，ATAM 也存在评估过程复杂、量化困难等局限性。随着软件技术的不断发展，ATAM 将与新兴技术结合，改进量化评估方法，增强动态评估能力，完善工具支持，不断适应新的软件发展需求。

未来，对 ATAM 的研究和应用将进一步拓展，为软件技术架构的评估和优化提供更强大的支持，推动软件行业的高质量发展。

---
