WebRtc11:SDP详解

news 来源：原创 2025/5/3 9:40:07

SDP规范

会话层（全局）
媒体层（局部）

会话层

会话的名称和目的
会话的存活时间
会话中包含多个媒体信息

SDP媒体信息

媒体格式
传输协议
传输IP和端口
媒体负载类型

SDP格式

由多个< type >= < value > 组成
一个会话级描述
多个媒体级描述

SDP结构

Session Description
Time Description
Media Description

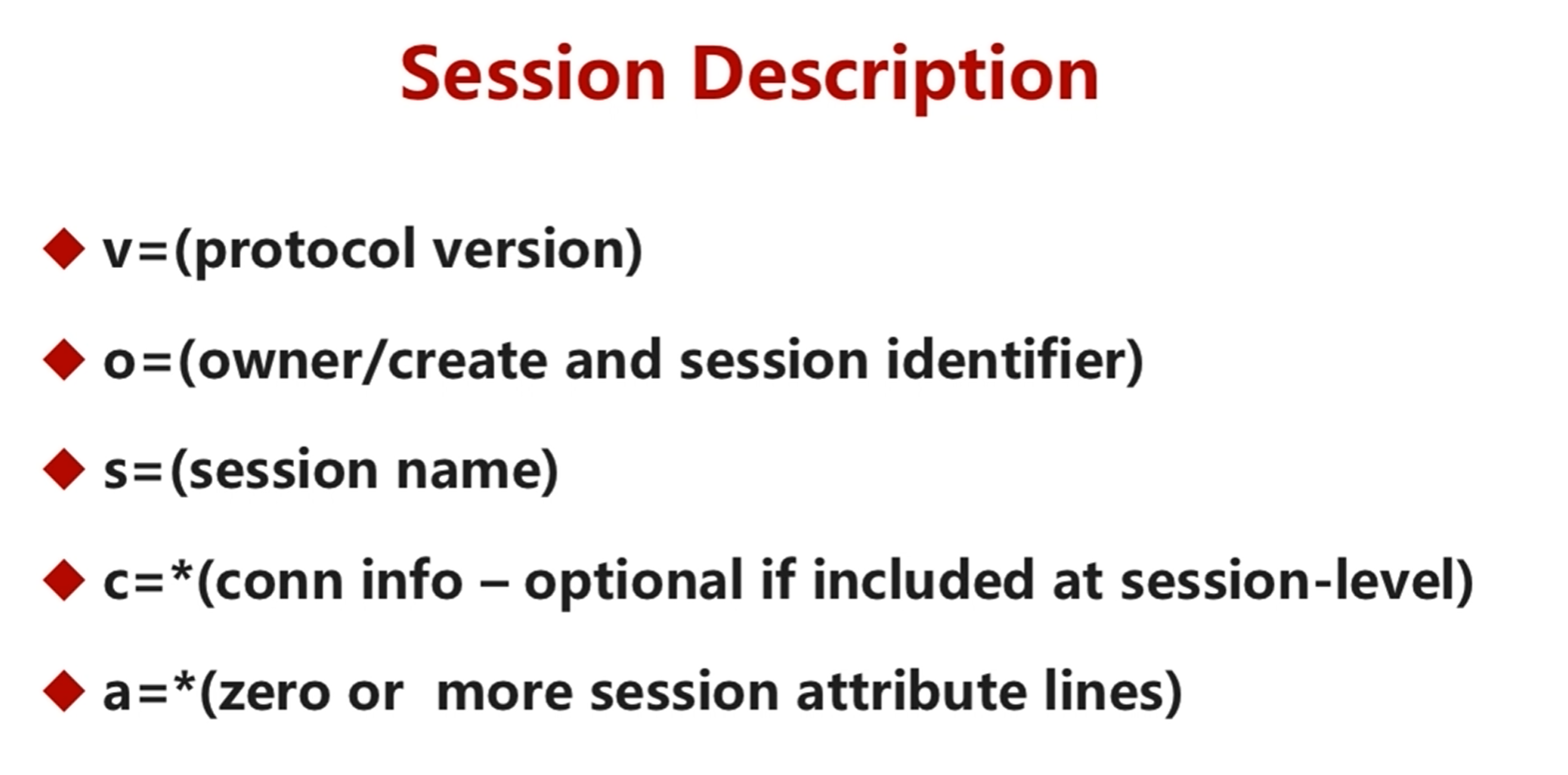

Session Description（了解即可）

在这里插入图片描述

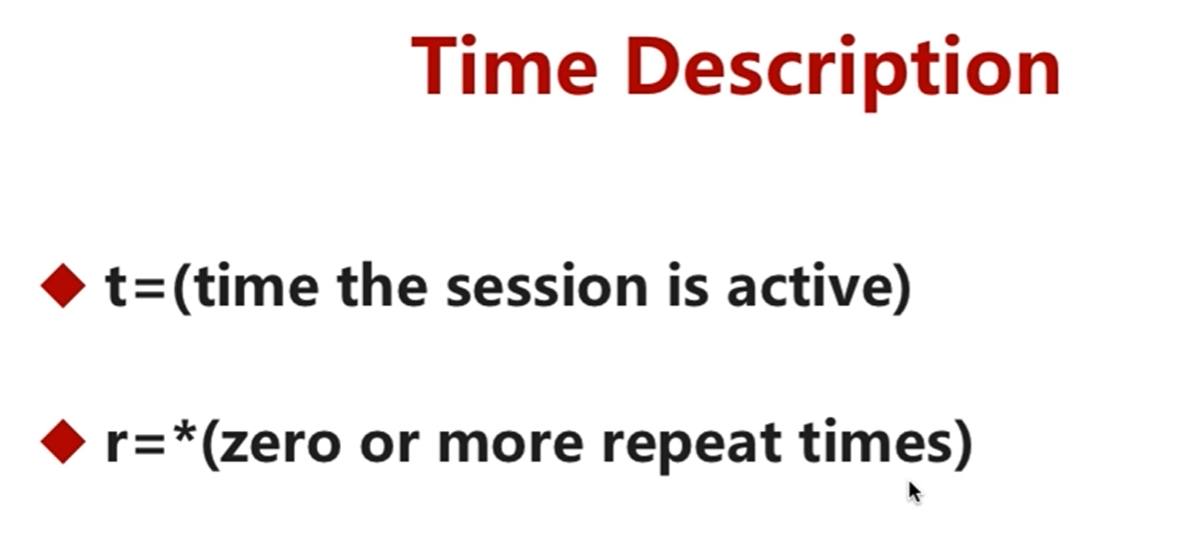

Time Description（了解即可）

在这里插入图片描述

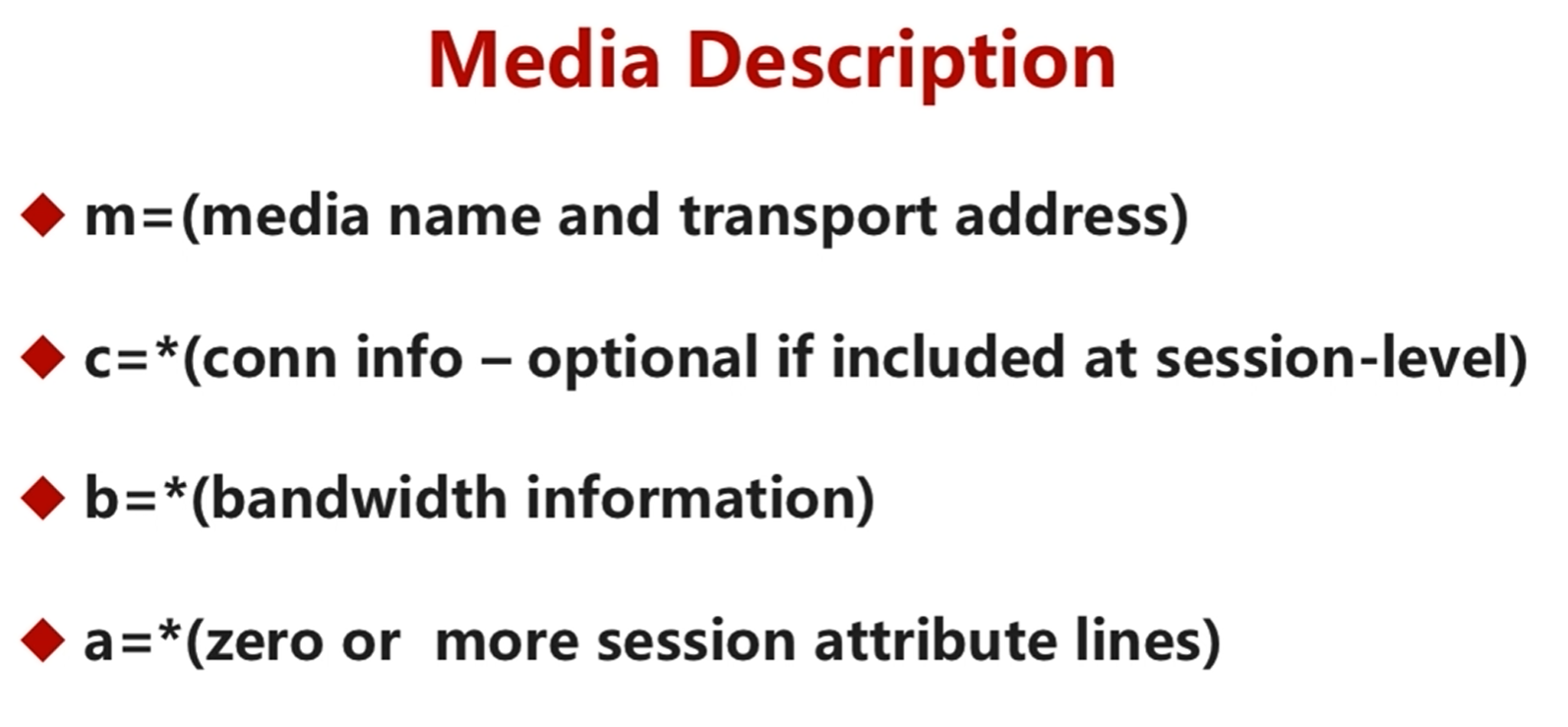

Media Description（重点）

在这里插入图片描述

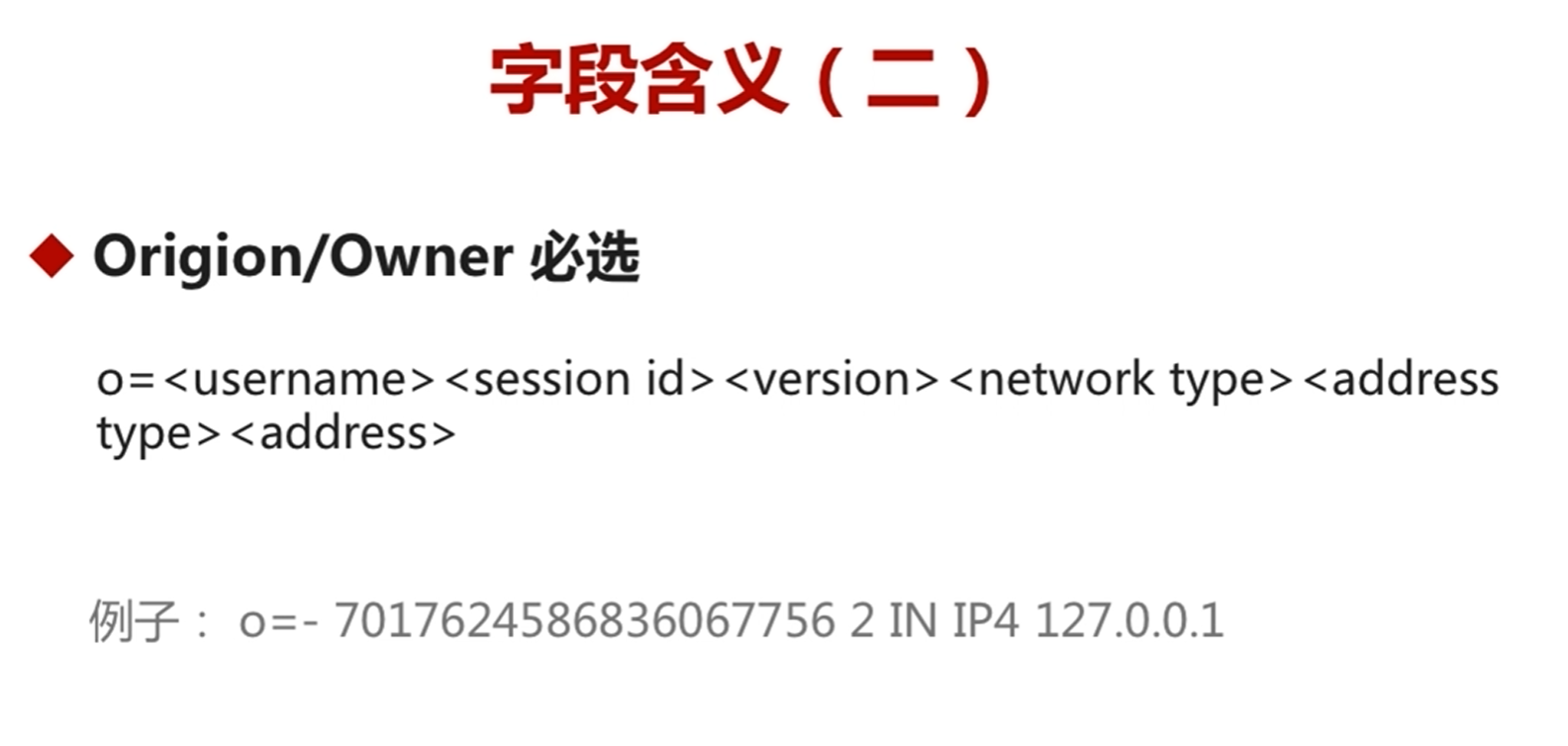

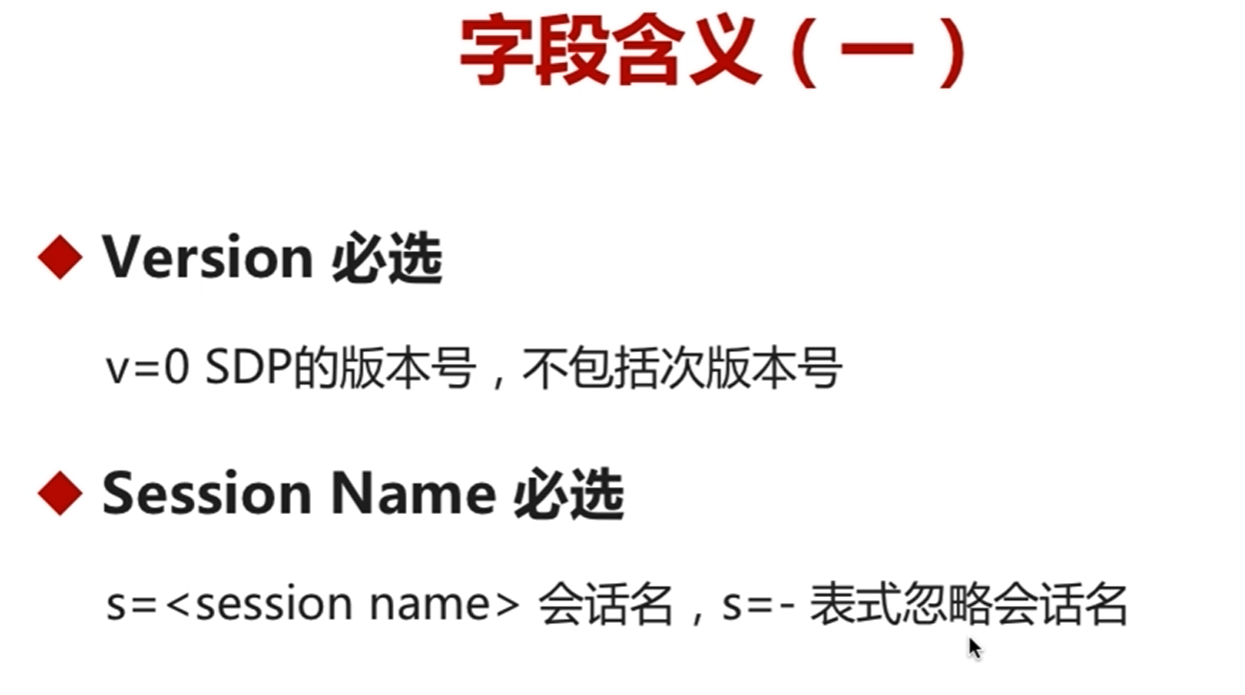

字段含义

在这里插入图片描述

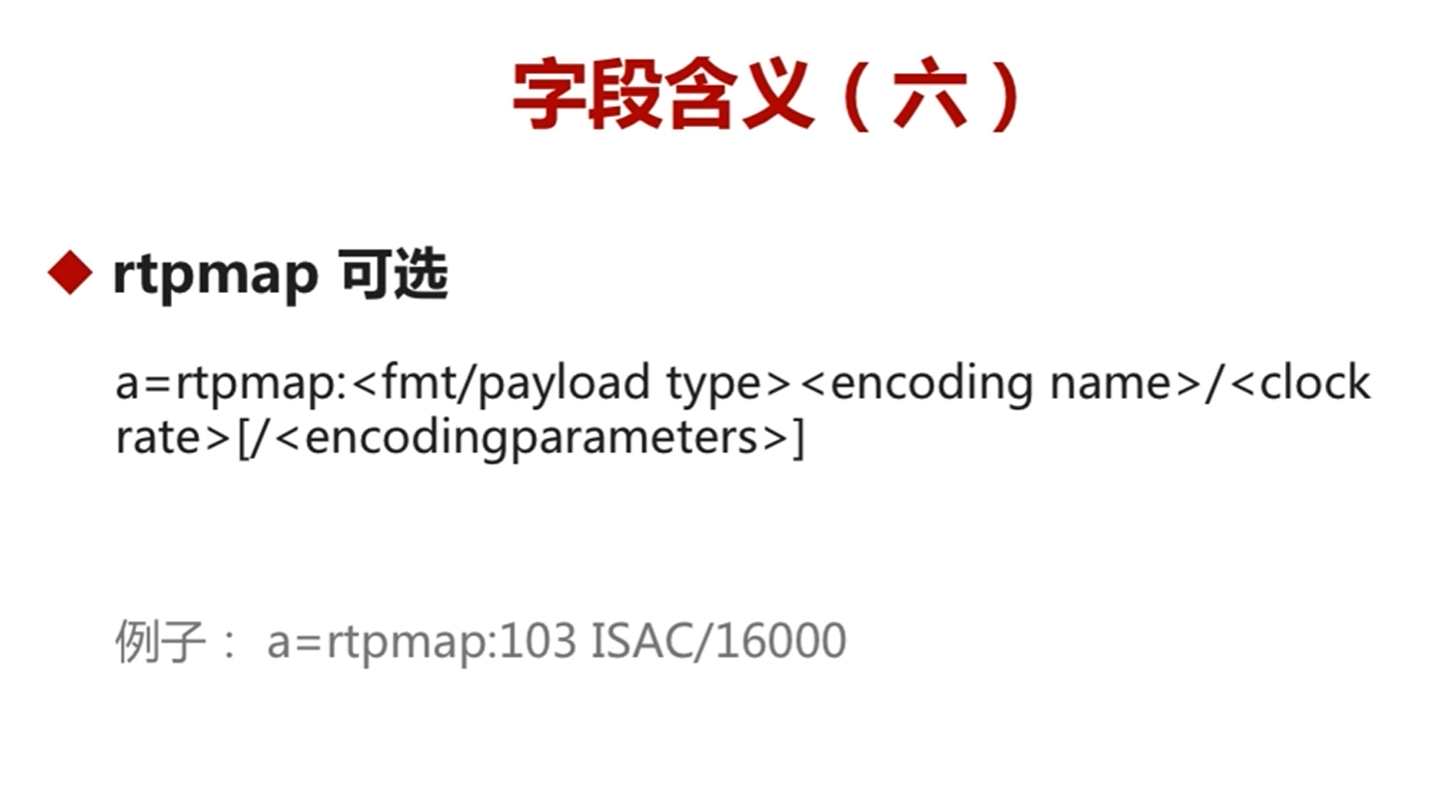

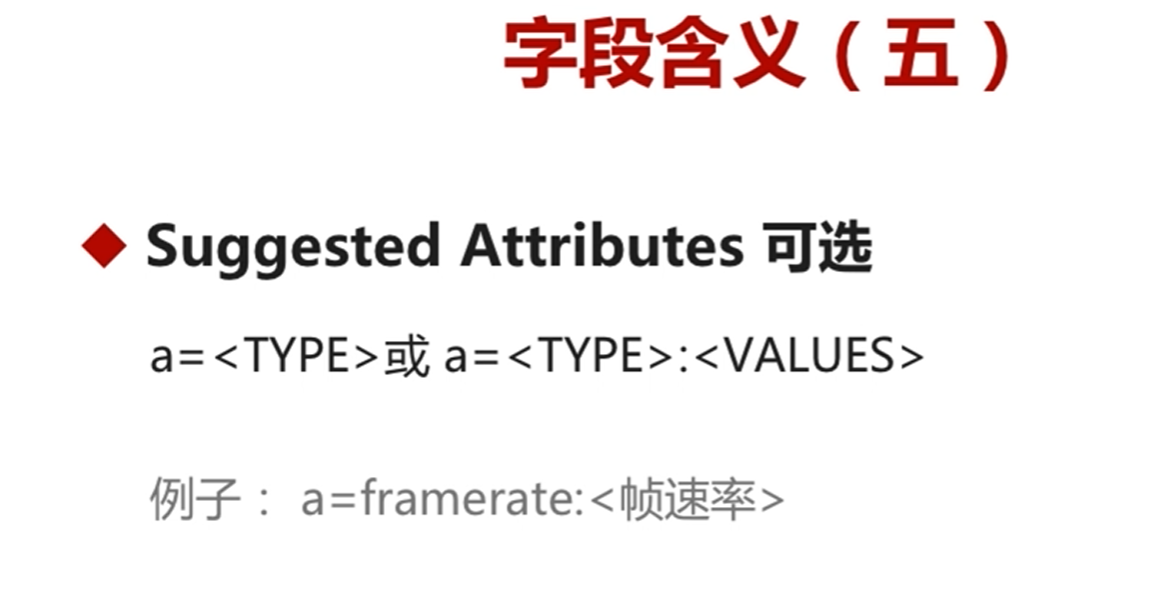

重要
在这里插入图片描述

在这里插入图片描述

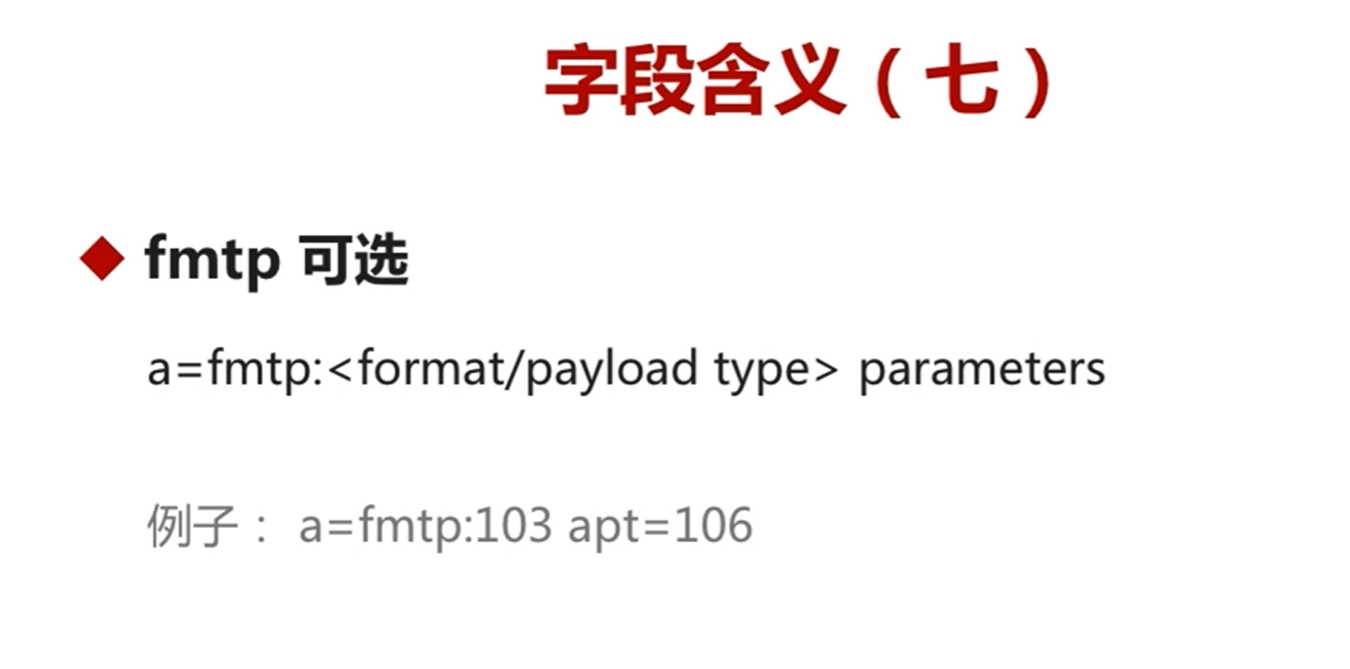

对rtpmap进一步说明用fmtp
在这里插入图片描述

WebRTC中的SDP

在这里插入图片描述

WebRTC Offer/Answer SDP

SDP例子

v=0
o=- 5037468894663793939 2 IN IP4 127.0.0.1
s=-
t=0 0
a=group:BUNDLE 0
a=extmap-allow-mixed
a=msid-semantic: WMS 21eda7d7-c9fe-4709-998c-eab3b22382df
m=video 9 UDP/TLS/RTP/SAVPF 96 97 103 104 107 108 109 114 115 116 117 118 39 40 45 46 98 99 100 101 119 120 123 124 125
c=IN IP4 0.0.0.0
a=rtcp:9 IN IP4 0.0.0.0
a=ice-ufrag:6s1+
a=ice-pwd:4BJx+10HhljTHZbDCl9jOtbH
a=ice-options:trickle
a=fingerprint:sha-256 32:E0:78:07:CB:4D:CD:18:2C:85:24:B5:4F:68:26:5C:09:52:DF:59:E1:EA:3D:21:01:84:A4:26:15:AB:29:17
a=setup:actpass
a=mid:0
a=extmap:1 urn:ietf:params:rtp-hdrext:toffset
a=extmap:2 http://www.webrtc.org/experiments/rtp-hdrext/abs-send-time
a=extmap:3 urn:3gpp:video-orientation
a=extmap:4 http://www.ietf.org/id/draft-holmer-rmcat-transport-wide-cc-extensions-01
a=extmap:5 http://www.webrtc.org/experiments/rtp-hdrext/playout-delay
a=extmap:6 http://www.webrtc.org/experiments/rtp-hdrext/video-content-type
a=extmap:7 http://www.webrtc.org/experiments/rtp-hdrext/video-timing
a=extmap:8 http://www.webrtc.org/experiments/rtp-hdrext/color-space
a=extmap:9 urn:ietf:params:rtp-hdrext:sdes:mid
a=extmap:10 urn:ietf:params:rtp-hdrext:sdes:rtp-stream-id
a=extmap:11 urn:ietf:params:rtp-hdrext:sdes:repaired-rtp-stream-id
a=sendrecv
a=msid:21eda7d7-c9fe-4709-998c-eab3b22382df ca66d0ef-610d-4d67-b6a7-c148ee76adfa
a=rtcp-mux
a=rtcp-rsize
a=rtpmap:96 VP8/90000
a=rtcp-fb:96 goog-remb
a=rtcp-fb:96 transport-cc
a=rtcp-fb:96 ccm fir
a=rtcp-fb:96 nack
a=rtcp-fb:96 nack pli
a=rtpmap:97 rtx/90000
a=fmtp:97 apt=96
a=rtpmap:103 H264/90000
a=rtcp-fb:103 goog-remb
a=rtcp-fb:103 transport-cc
a=rtcp-fb:103 ccm fir
a=rtcp-fb:103 nack
a=rtcp-fb:103 nack pli
a=fmtp:103 level-asymmetry-allowed=1;packetization-mode=1;profile-level-id=42001f
a=rtpmap:104 rtx/90000
a=fmtp:104 apt=103
a=rtpmap:107 H264/90000
a=rtcp-fb:107 goog-remb
a=rtcp-fb:107 transport-cc
a=rtcp-fb:107 ccm fir
a=rtcp-fb:107 nack
a=rtcp-fb:107 nack pli
a=fmtp:107 level-asymmetry-allowed=1;packetization-mode=0;profile-level-id=42001f
a=rtpmap:108 rtx/90000
a=fmtp:108 apt=107
a=rtpmap:109 H264/90000
a=rtcp-fb:109 goog-remb
a=rtcp-fb:109 transport-cc
a=rtcp-fb:109 ccm fir
a=rtcp-fb:109 nack
a=rtcp-fb:109 nack pli
a=fmtp:109 level-asymmetry-allowed=1;packetization-mode=1;profile-level-id=42e01f
a=rtpmap:114 rtx/90000
a=fmtp:114 apt=109
a=rtpmap:115 H264/90000
a=rtcp-fb:115 goog-remb
a=rtcp-fb:115 transport-cc
a=rtcp-fb:115 ccm fir
a=rtcp-fb:115 nack
a=rtcp-fb:115 nack pli
a=fmtp:115 level-asymmetry-allowed=1;packetization-mode=0;profile-level-id=42e01f
a=rtpmap:116 rtx/90000
a=fmtp:116 apt=115
a=rtpmap:117 H264/90000
a=rtcp-fb:117 goog-remb
a=rtcp-fb:117 transport-cc
a=rtcp-fb:117 ccm fir
a=rtcp-fb:117 nack
a=rtcp-fb:117 nack pli
a=fmtp:117 level-asymmetry-allowed=1;packetization-mode=1;profile-level-id=4d001f
a=rtpmap:118 rtx/90000
a=fmtp:118 apt=117
a=rtpmap:39 H264/90000
a=rtcp-fb:39 goog-remb
a=rtcp-fb:39 transport-cc
a=rtcp-fb:39 ccm fir
a=rtcp-fb:39 nack
a=rtcp-fb:39 nack pli
a=fmtp:39 level-asymmetry-allowed=1;packetization-mode=0;profile-level-id=4d001f
a=rtpmap:40 rtx/90000
a=fmtp:40 apt=39
a=rtpmap:45 AV1/90000
a=rtcp-fb:45 goog-remb
a=rtcp-fb:45 transport-cc
a=rtcp-fb:45 ccm fir
a=rtcp-fb:45 nack
a=rtcp-fb:45 nack pli
a=fmtp:45 level-idx=5;profile=0;tier=0
a=rtpmap:46 rtx/90000
a=fmtp:46 apt=45
a=rtpmap:98 VP9/90000
a=rtcp-fb:98 goog-remb
a=rtcp-fb:98 transport-cc
a=rtcp-fb:98 ccm fir
a=rtcp-fb:98 nack
a=rtcp-fb:98 nack pli
a=fmtp:98 profile-id=0
a=rtpmap:99 rtx/90000
a=fmtp:99 apt=98
a=rtpmap:100 VP9/90000
a=rtcp-fb:100 goog-remb
a=rtcp-fb:100 transport-cc
a=rtcp-fb:100 ccm fir
a=rtcp-fb:100 nack
a=rtcp-fb:100 nack pli
a=fmtp:100 profile-id=2
a=rtpmap:101 rtx/90000
a=fmtp:101 apt=100
a=rtpmap:119 H264/90000
a=rtcp-fb:119 goog-remb
a=rtcp-fb:119 transport-cc
a=rtcp-fb:119 ccm fir
a=rtcp-fb:119 nack
a=rtcp-fb:119 nack pli
a=fmtp:119 level-asymmetry-allowed=1;packetization-mode=1;profile-level-id=64001f
a=rtpmap:120 rtx/90000
a=fmtp:120 apt=119
a=rtpmap:123 red/90000
a=rtpmap:124 rtx/90000
a=fmtp:124 apt=123
a=rtpmap:125 ulpfec/90000
a=ssrc-group:FID 1758617498 1760089180
a=ssrc:1758617498 cname:AzhxWgpFGztb1IZ6
a=ssrc:1758617498 msid:21eda7d7-c9fe-4709-998c-eab3b22382df ca66d0ef-610d-4d67-b6a7-c148ee76adfa
a=ssrc:1760089180 cname:AzhxWgpFGztb1IZ6
a=ssrc:1760089180 msid:21eda7d7-c9fe-4709-998c-eab3b22382df ca66d0ef-610d-4d67-b6a7-c148ee76adfa

对应的解释

v=0
SDP协议版本号，固定为0，表示遵循RFC 4566标准 o=- 5037468894663793939 2 IN IP4 127.0.0.1
会话发起者信息：-：无用户名；
5037468894663793939：唯一会话ID；
2：会话版本号；
IN IP4 127.0.0.1：IPv4本地地址 s=-
会话名称，此处为空 t=0 0
会话时间范围，0 0表示会话无固定时间限制 a=group:BUNDLE 0
所有媒体流（此处仅视频流mid:0）复用同一传输通道（BUNDLE策略） a=extmap-allow-mixed
允许混合使用标准和非标准RTP头部扩展 a=msid-semantic: WMS 21eda7d7-c9fe-4709-998c-eab3b22382df
定义媒体流标识符，WMS为WebRTC媒体流语义标识 视频媒体描述（Media Level）
m=video 9 UDP/TLS/RTP/SAVPF 96 97 103 ... 125
视频媒体参数：9：占位端口（实际由ICE协商确定）；
UDP/TLS/RTP/SAVPF：加密传输协议（DTLS-SRTP）；
96 97 ...：支持的Payload类型列表 c=IN IP4 0.0.0.0
连接地址占位符，实际由ICE候选地址覆盖 a=rtcp:9 IN IP4 0.0.0.0
RTCP端口配置（与RTP复用同一端口） a=ice-ufrag:6s1+ / a=ice-pwd:4BJx+...
ICE连接凭证，用于身份验证和连接建立 a=ice-options:trickle
支持Trickle ICE模式（逐步收集候选地址） a=fingerprint:sha-256 32:E0:78:07:...
DTLS证书指纹，用于安全握手验证 a=setup:actpass
DTLS角色协商策略，表示本端可主动或被动发起握手 a=mid:0
媒体标识符，对应BUNDLE分组中的视频流 RTP扩展头（a=extmap）1 urn:ietf:...toffset：时间偏移扩展；
2 abs-send-time：发送时间戳（用于拥塞控制）；
3 video-orientation：视频方向元数据；
4 transport-wide-cc：传输层带宽反馈；
5 playout-delay：播放延迟控制；
6 video-content-type：视频内容类型（如屏幕共享）；
7 video-timing：视频帧时间戳；
8 color-space：色彩空间信息；
9-11：流标识与修复流关联 a=sendrecv
媒体流方向为双向传输（支持发送与接收） a=msid:21eda7d7... ca66d0ef...
媒体流ID（WebRTC MediaStream ID与Track ID） a=rtcp-mux / a=rtcp-rsize
RTP/RTCP复用端口与精简RTCP包大小 编解码器与反馈机制
VP8编解码器a=rtpmap:96 VP8/90000：VP8编码，时钟频率90kHz；
a=rtcp-fb:96 goog-remb：支持REMB带宽反馈；
a=rtcp-fb:96 transport-cc：传输层拥塞控制；
a=rtcp-fb:96 nack pli：支持丢包重传（NACK）与关键帧请求（PLI） H.264编解码器（多配置）a=rtpmap:103 H264/90000：Baseline 3.1配置（profile-level-id=42001f）；
packetization-mode=1：分片模式（支持非交错帧）；
level-asymmetry-allowed=1：允许编解码器级别不对称 AV1与VP9编解码器a=rtpmap:45 AV1/90000：AV1编码（level-idx=5）；
a=rtpmap:98 VP9/90000：VP9编码（profile-id=0） 重传流（RTX）a=rtpmap:97 rtx/90000：VP8重传流（apt=96关联主编码）；
a=fmtp:97 apt=96：指定主编码Payload类型 冗余与纠错（RED/ULP FEC）a=rtpmap:123 red/90000：冗余编码（RED）；
a=rtpmap:125 ulpfec/90000：前向纠错（ULP FEC） 流标识与同步源（SSRC）
a=ssrc-group:FID 1758617498 1760089180
主媒体流（SSRC:1758617498）与重传流（SSRC:1760089180）关联 a=ssrc:1758617498 cname:AzhxWgpFGztb1IZ6
同步源（SSRC）的规范名称（CNAME），用于跨设备流同步
