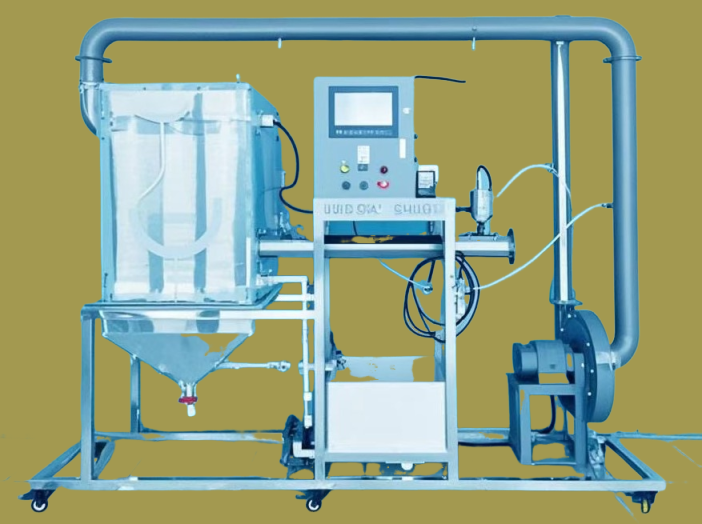

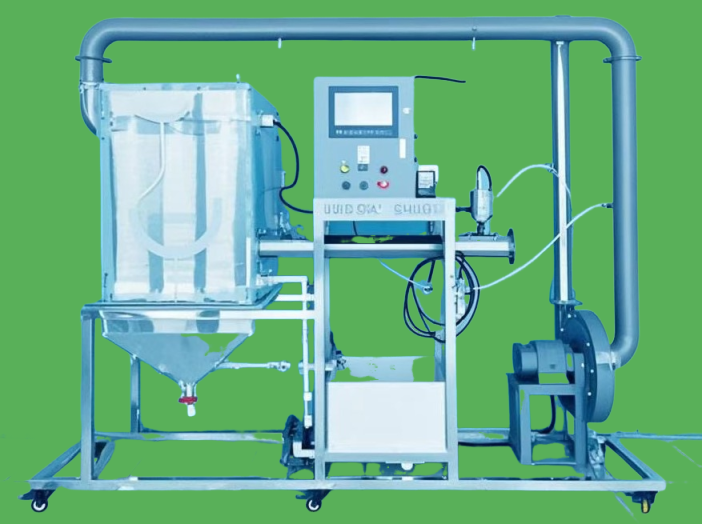

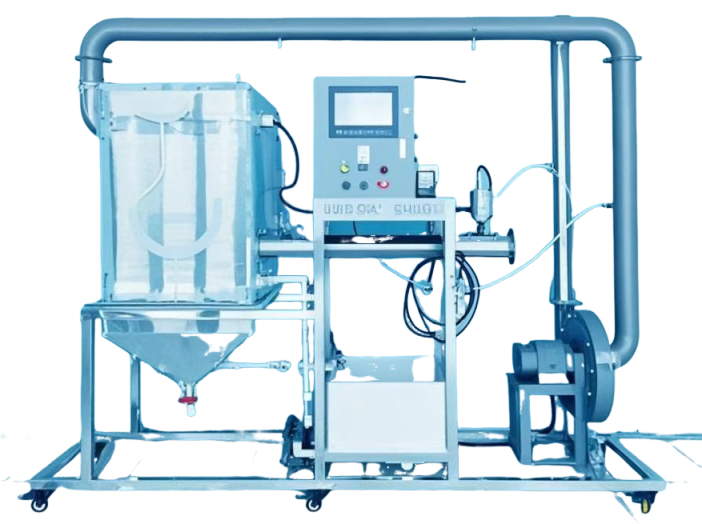

JGQ516Ⅱ数据采集湿法袋式除尘器实验装置
JGQ516Ⅱ数据采集湿法袋式除尘器实验装置
一.实验目的
一种能耐高温、不用清灰和可处理二氧化硫等酸性气体的湿法袋式除尘器。它是由进风导流室、滤袋、水处理槽、贮渣槽和水泵等组成。含尘气体从导流室进入滤袋过滤后排放。清水由泵抽至导流室内与烟气一齐流入滤袋，水在冷却滤袋的同时连续地将滤袋截留的尘粒冲下来并能吸收气体中的有害物质。含尘的废水在水处理槽处理后循环回用。水处理槽分离的渣排到贮渣槽贮存。
二.技术指标
1.整套装置动力为负压式，处理气量约400~500m3/h。
2.工作电源：电压AC380V±10%、50Hz，三相五线制，功率≤2000w；安全保护：具有接地保护、漏电保护、过流保护。
3.电源线及控制线安装：环保阻燃电气配线槽，绝缘、防弧、阻燃自熄，布线整齐，尺寸3030mm。
4.实验通风管路、弯头、卡盘、直接、宝塔头：材质均为304不锈钢。
5.台面采用304不锈钢板，不锈钢框架实验台（3838mm不锈钢方管、脚轮均为万向带禁锢）。
6.装置外形尺寸：2200mm516mm1950mm。
三.主要配置及参数
1.在线激光粉尘仪2套：4-20MA输出，测量范围0-1000ug/m3,分辨率1ug/m3。
2.在线风压、风量、风速检测系统1套：测量精度±1%，①L型皮托管1套：304不锈钢材质，系数0.9990.998；②压力传感器2套：远传显示，输出420MA，量程分别为05Kpa和01KPA。
3.在线温度、湿度检测系统1套：安装于实验管道内，远传显示、温度量程0125℃、湿度量程0100RH%、输出4~20MA。

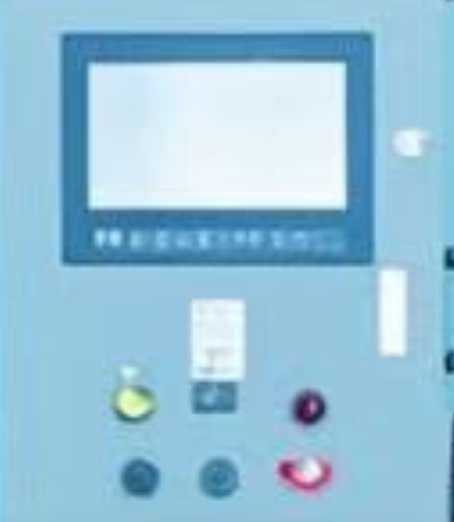

4.PLC、显示器：10英寸彩色触摸式液晶显示屏、实时记录历史数据和实时曲线、数据处理软件，微型打印机1套：热敏打印、打印速度50mm/s（MAX）、分辨率8点/mm和384点/行、有效打印宽带48mm。

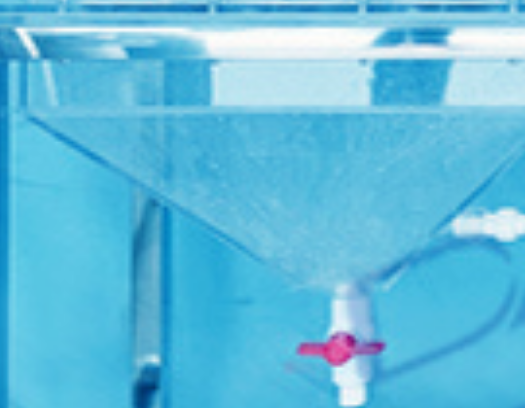

5.袋式除尘器：透明有机玻璃材质，600×430×1220mm。
6.滤袋6个：φ120mm700mm、天然纤维棉，带支撑。
7.振打电机1台：电压220V、功率25W、15K、带调速器。
8.粉尘分布器1套，含电机1台：304不锈钢、壁厚1.5mm、φ102110mm。
9.气尘混合装置1套：PP材质混合芯叶管道静态混合器、内芯φ99mm。
10.浓度检测口2个、风压检测口2个、透明测压软管1批。
11.水泵1台：电压220V、功率65W、最大流量28L/min、最大扬程13.5m。
12.喷淋头1个：材质304不锈钢、4分扇形喷头、110度、1.5mm口径。
13.水槽1只：白色10mm厚PP板，水箱底板上安装有放空阀，方便将水排净。

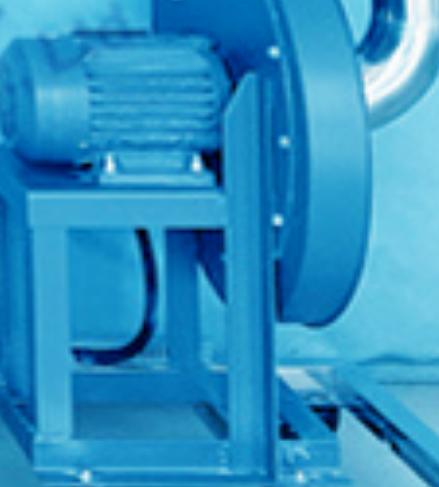

14.离心通风机1台：电压380V、功率0.75KW、频率50Hz、流量402-545m3/h、全压2223-2262Pa、转速2830r/min。
15.变频器1套：电压380V，功率750W，控制风机转矩调节风量大小。
16.铜闸阀1个；喷淋管道、阀门、弯头：UPVC化工管。
17.电源控制系统：双面亚光密纹喷塑电控箱1只，控制箱面板采用深蓝色楷体；正泰电器：接触器、带灯自锁按钮开关、急停按钮开关、漏电保护空气开关等组成。
