python3GUI--视频监控管理平台 By:PyQt5（详细讲解）

---

一．前言

本次使用PyQt5制作一款视频监控管理平台软件，支持包括不限于rtsp、rtmp等主流协议，软件包括多个主页面以及子页面，我会在本篇尽可能多的展示细节，这里还是希望大家亲自体验！
项目仍在开发，但是主要核心功能已经实现，让大家先睹为快！

二．相关知识

1.PyQt5

PyQt5 是 Python 绑定 Qt 应用程序框架的一个库，它用于开发跨平台的桌面应用程序。PyQt5 由 Riverbank Computing 维护，基于 Qt 5 框架，提供了丰富的 GUI 组件和强大的功能，包括窗口控件、布局管理、信号槽机制、多线程支持、绘图、网络编程等。
PyQt5 的特点：
✅ 跨平台支持：可在 Windows、macOS 和 Linux 上运行。
✅ 强大的 GUI 组件：提供 Qt Designer 可视化设计 UI，支持拖拽控件布局。
✅ 信号槽机制：提供高效的事件处理系统，使 UI 响应更加流畅。
✅ QSS 样式表：类似 CSS，可以美化 UI 组件。
✅ 集成多媒体支持：基于 QtMultimedia，可实现音频、视频播放功能。
摘自chat GPT

2.RTSP协议

RTSP（Real Time Streaming Protocol）和 RTMP（Real-Time Messaging Protocol）都是用于音视频流媒体传输的协议，各自有不同的应用场景和技术特点。以下是对 RTSP、RTMP 以及其他相关流媒体协议的介绍：

---

📌 简介：

• RTSP 是由 RealNetworks 和 Netscape 提出的流媒体控制协议。
• 类似 HTTP，它是一个 文本协议，但它不是用来传输数据的，而是用来控制流媒体服务器的播放行为（如播放、暂停、快进、停止等）。
• 实际的音视频数据通常通过 RTP（Real-time Transport Protocol） 传输。

🧩 特点：

• 主要用于 点播系统（VoD）。
• 支持 双向控制（播放、暂停、拖动）。
• 常用于 IP 摄像头、监控系统中。

📡 工作方式：

RTSP 负责发出播放命令（类似遥控器），而 RTP/RTCP 才是数据传输的“管道”。

---

2. RTMP（Real-Time Messaging Protocol）

📌 简介：

• RTMP 是 Adobe 推出的协议，最初用于 Flash 播放器。
• 它是一个基于 TCP 的协议，用于高性能、低延迟的视频直播。

🧩 特点：

• 支持 直播和点播。
• 延迟较低，传输稳定。
• 支持音频、视频、数据流复用。
• 目前仍广泛用于推流（如 OBS → 推流服务器），但客户端播放支持逐渐减少（Flash 弃用）。

🔁 变种：

• RTMPS：基于 SSL 的加密版 RTMP。
• RTMPE：Adobe 自定义的加密版本。

---

3. 其他流媒体协议

协议	特点	应用场景
HLS（HTTP Live Streaming）	苹果开发，基于 HTTP，分片传输（M3U8 + TS），延迟较高（通常10s+）	直播、点播，支持移动端
DASH（MPEG-DASH）	类似 HLS，但标准开放，支持自适应码率	国际标准，YouTube 使用
SRT（Secure Reliable Transport）	开源、低延迟、强抗丢包、支持加密	广播级视频传输
WebRTC	实时通信协议，点对点，超低延迟	视频会议、直播连麦

---

🔄 简单对比表：

协议	延迟	控制能力	适用场景	是否加密支持
RTSP	中等	强（支持快进、暂停）	安防监控、点播	可结合 TLS
RTMP	低	中等	直播推流	RTMPS 支持
HLS	高	弱	移动端直播、点播	是
SRT	低	弱	高质量直播传输	是
WebRTC	极低	强	连麦、会议	是

---

3.NVR

NVR（网络视频录像机）是一种用于接收和存储网络摄像头视频的设备，广泛应用于监控系统中。它通过网络与 IP 摄像头连接，支持多路视频的实时预览、录像和回放，常用于家庭、小区、商铺、企业等场所的视频安全管理。

三．展示

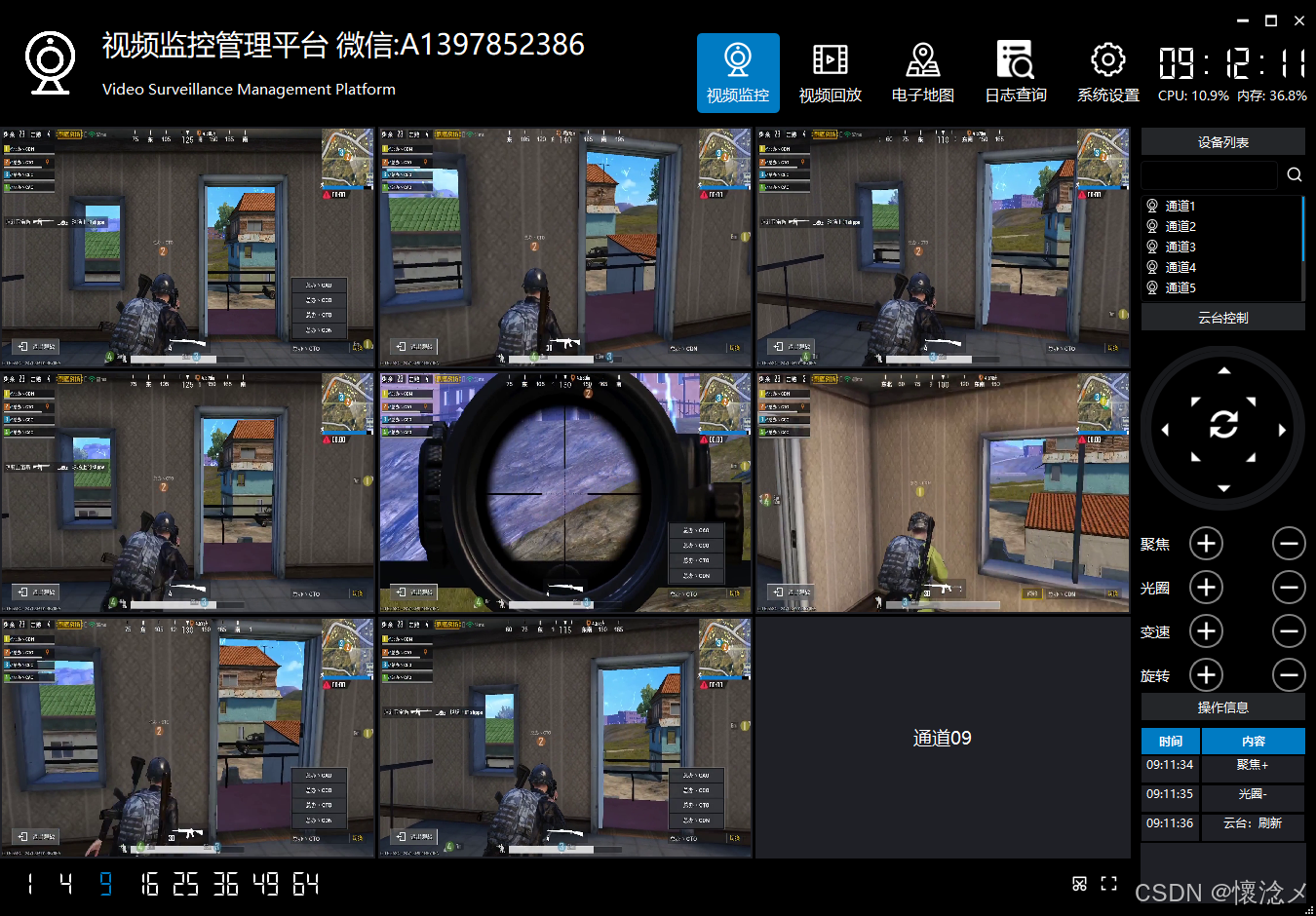

1.主界面（视频监控）

软件启动后进入系统的主界面，主界面包括多个显示区域，软件支持多路的视频通道显示，软件启动后采用9路通道显示，显示的画面为测试流地址，具体使用了测试的流地址：rtmp://liteavapp.qcloud.com/live/liteavdemoplayerstreamid。主界面包括导航区域、标题区域、窗口控制区域、主画面区域、通道管理区域、设备列表区域、云台控制区域（如果支持的话）、操作信息显示区域，主界面内容丰富。用户可以对指定的通道进行管理操作，具体的操作内容有：截图、静音、全屏、关闭，用户在设备列表中可以右击所选通道删除指定通道，软件右上角显示实时的事件和CPU、内存利用率，便于用户查看软件的相关数据指标变化。
另外，用户在切换通道数量或者内容区域时，软件会自动关闭、开启通道，采用多线程的方式避免了资源开销和带宽占用。

2.视频回放

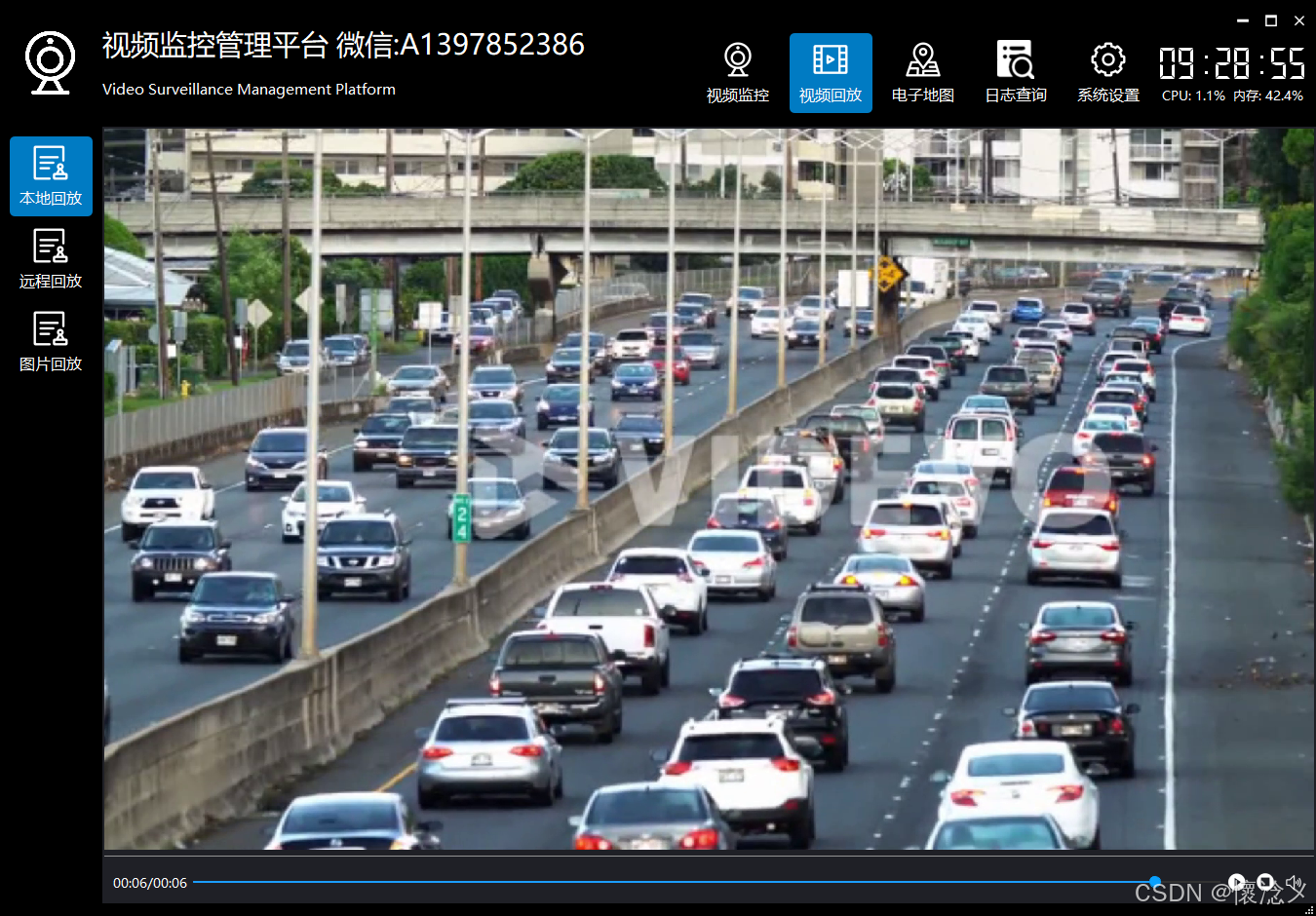

1.本地回放

在本地回放子页面中，用户可以选择本地的视频文件进行播放，软件会自动进行解码、播放目标视频
具体的操作流程是：右击-视频操作-添加视频-选择视频文件-确定开始播放，这里以一个本地视频文件作为例子，大家可以自行拓展。

2.远程回放

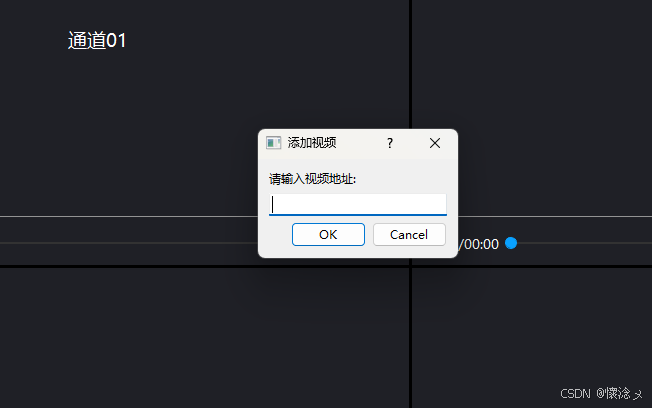

在此页面，用户可以右击添加一个网络（局域网）地址，用户也可以自行添加一个包括但是不限于的地址：m3u8、rtmp、rtsp等，这里仍然采用测试的流地址，给大家演示~

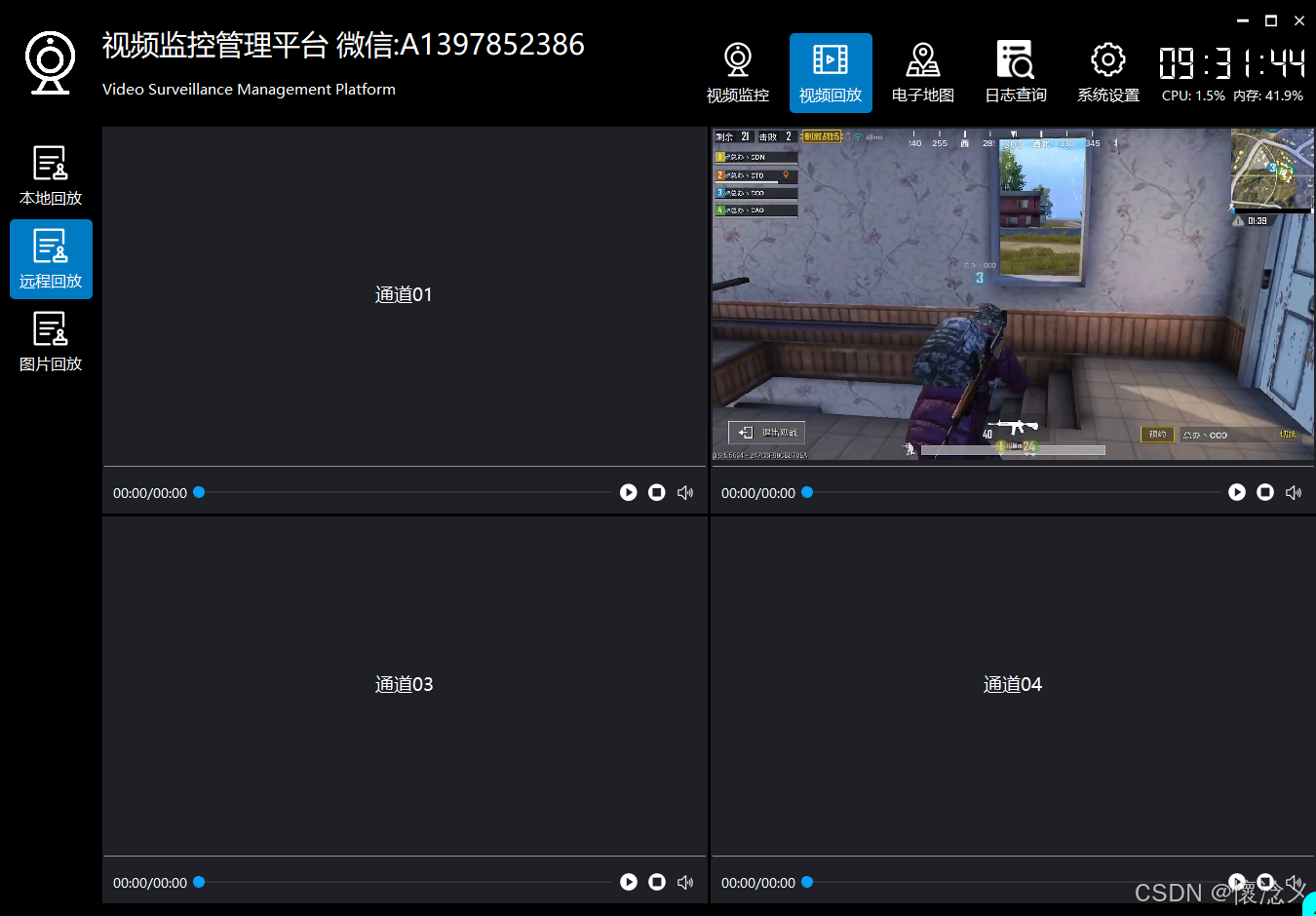

这里我给大家演示：如何在通道2添加指定的在线流地址，在播放过程中用户可以进行播放暂停控制、停止、静音还原操作。

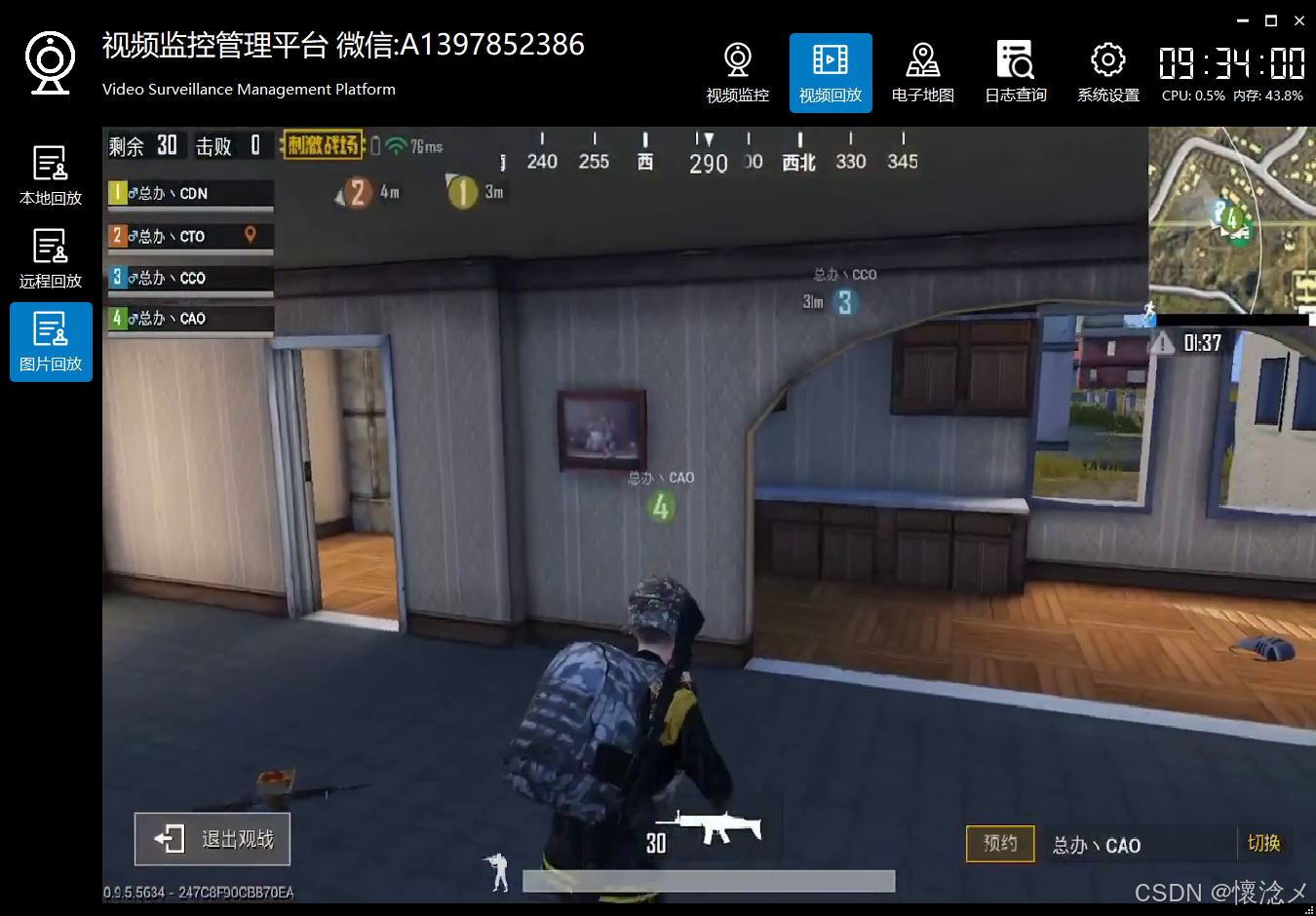

3.图片回放

在此页面系统会自动扫描用户当天在通道的截图文件，以轮播图的方式展示所有截图内容，方便用户查看回放图片内容。

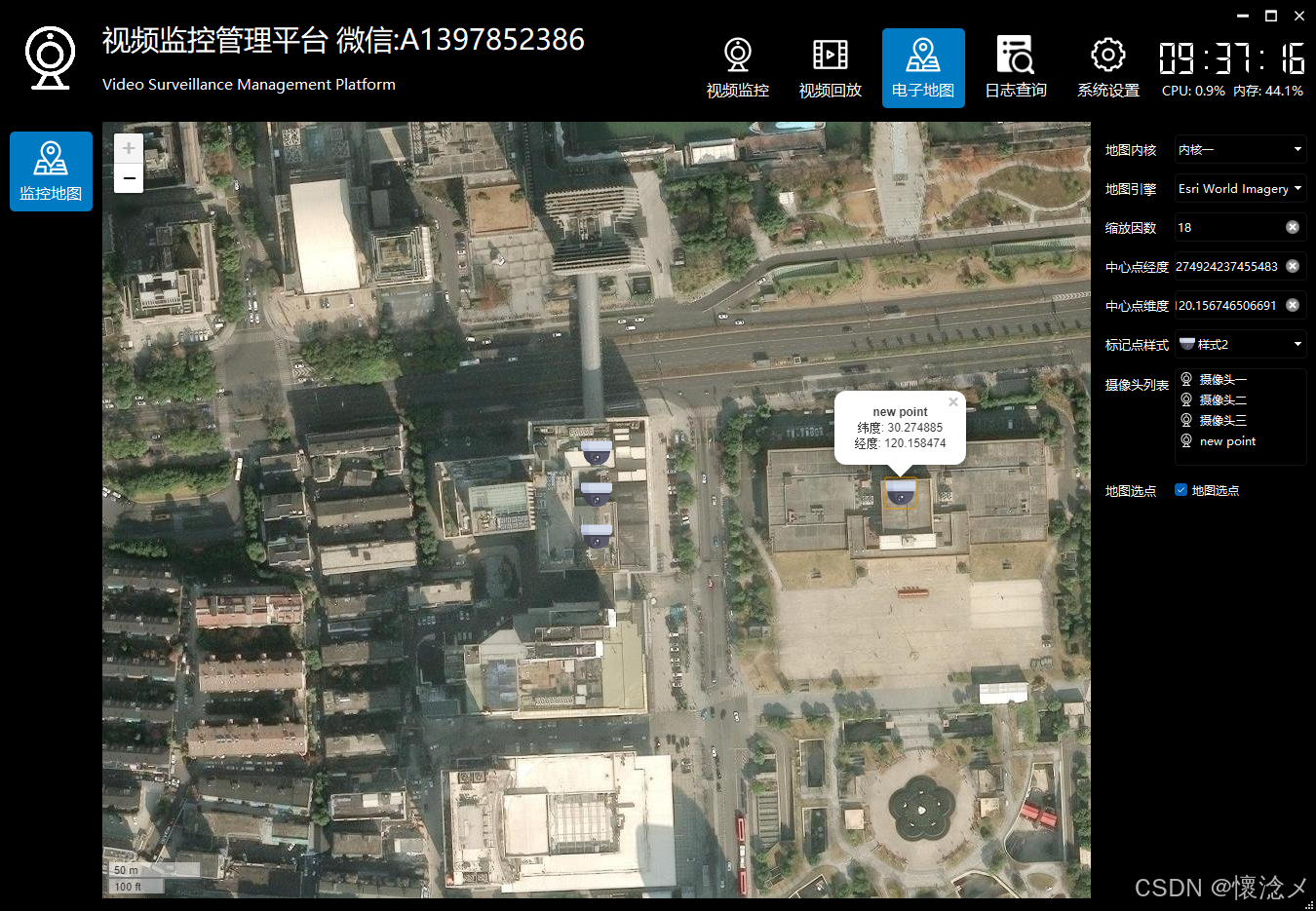

3.电子地图

电子地图页面只有一个子页面，但是此页面功能强大，支持7个地图视图引擎，动态回显地图缩放因数、中心经纬度，用户可以在地图上进行监控硬件的标记，可以自定义标记点样式，动态操作监控摄像头列表。

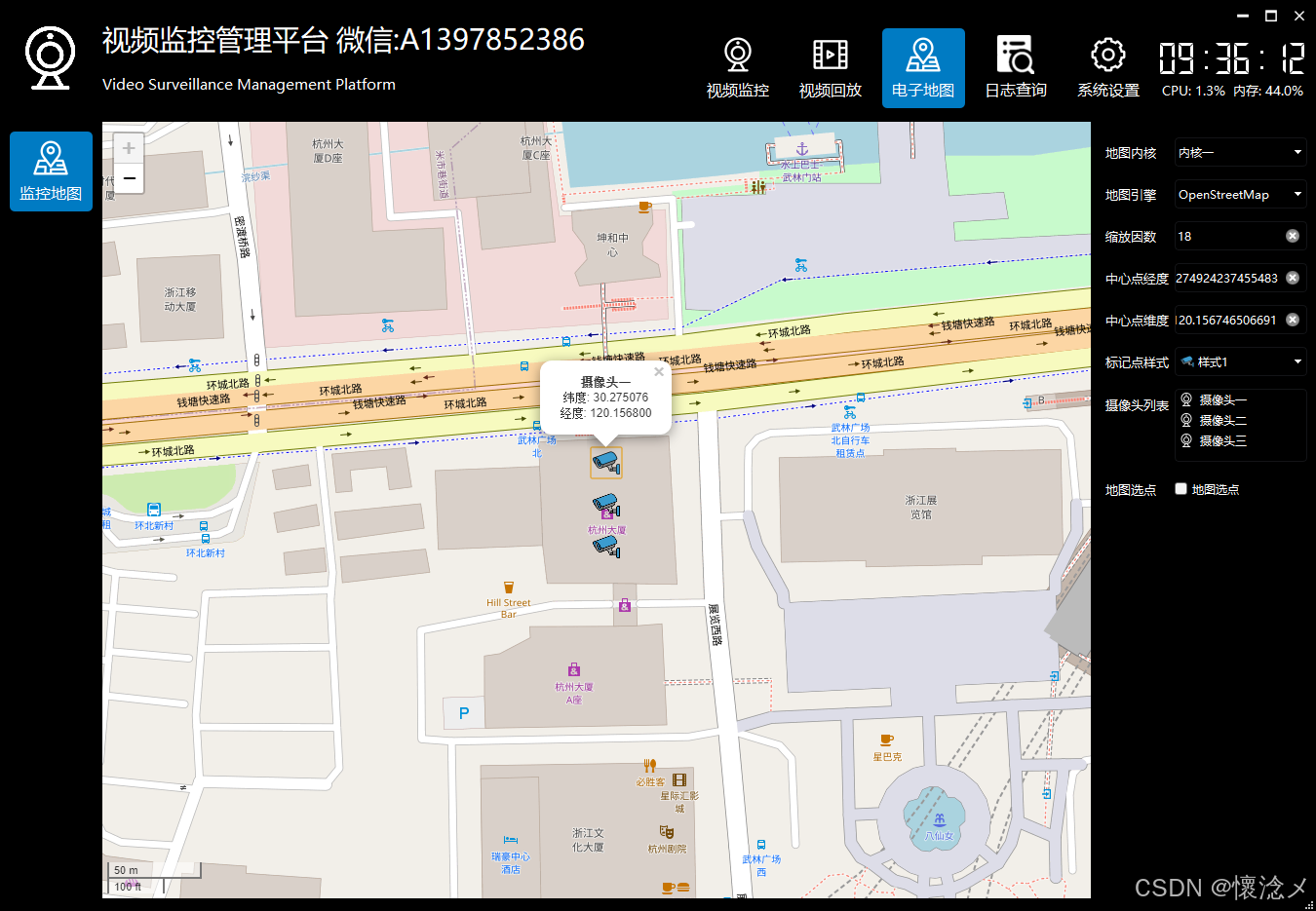

下图演示了改变地图引擎、地图选点并且自定义了摄像头样式的效果

4.日志查询

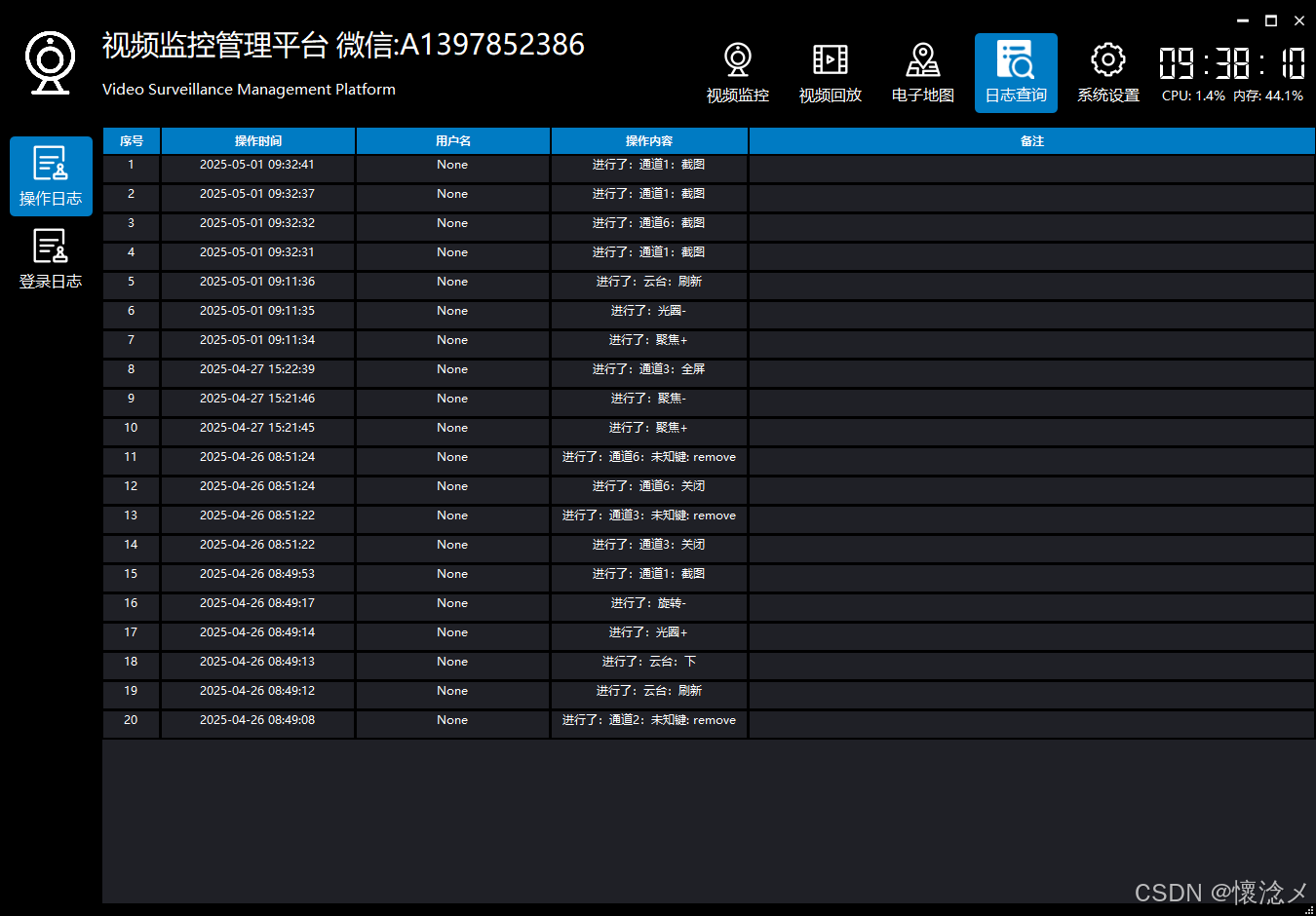

1.操作日志

此页面展示了所有用户在本系统中的操作记录，

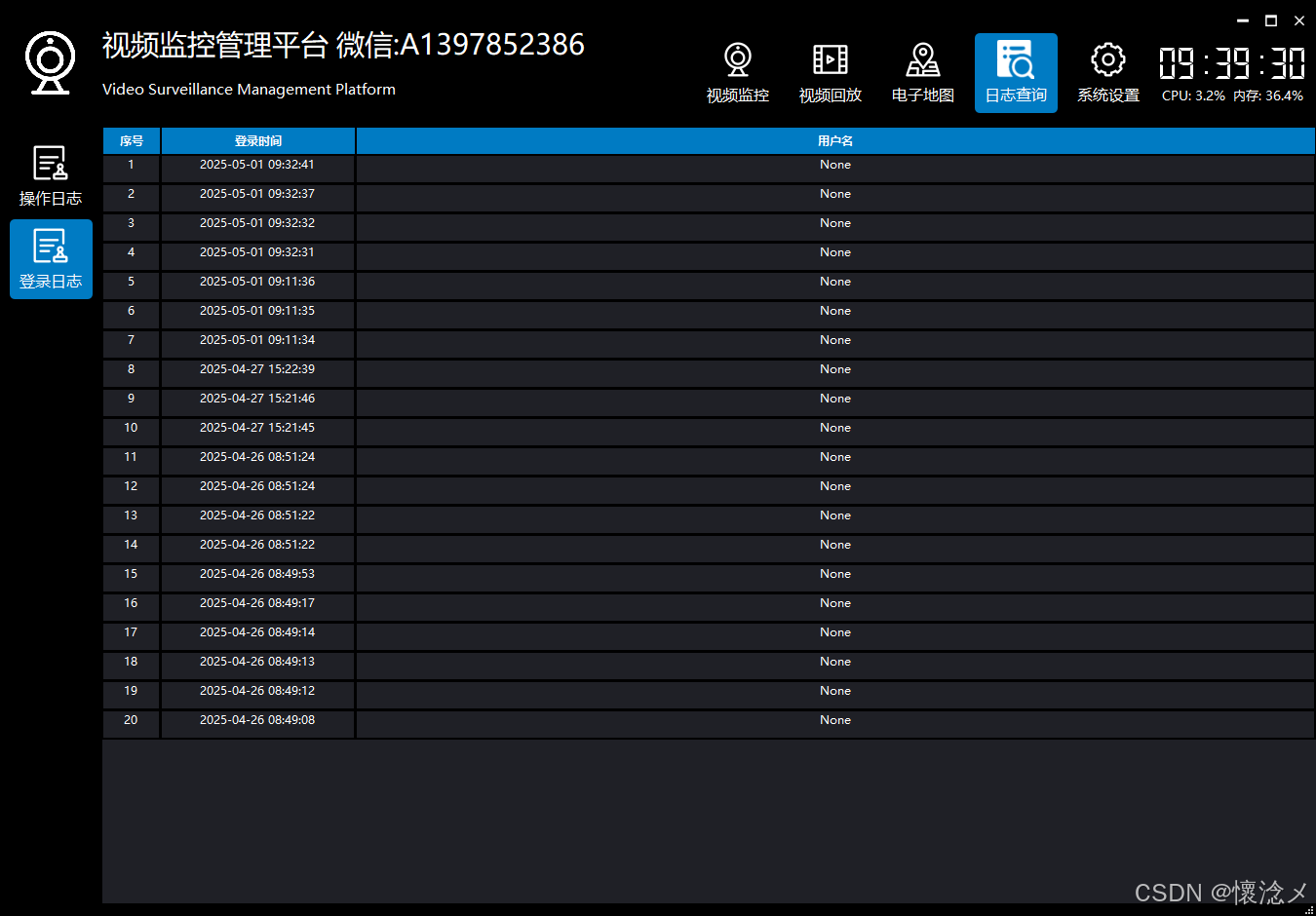

2.登录日志

这个页面展示了所有登录系统用户的信息

5.系统设置

此页面还在开发，敬请期待…

五．个人心得

1.关于系统开发

本系统是本人闲暇时间开发出来的，总代码量5千多行，系统界面简约，科技风格，所有的组件都是自定义组件，手搓组件，本系统不是QT设计师设计的！

2.关于项目

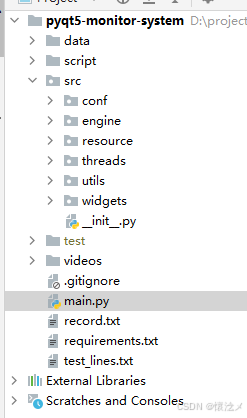

本项目的代码结构见下图：
data主要存储数据库、截图等数据，src为本系统的主要代码目录，conf为主要配置、engine是核心引擎、resource是所用qrc资源、threads里是我们的核心线程类、utils是主要的工具包、widgets是主要UI部分还有自定义组件
程序以main.py为入口，右击此入口即可启动进入主界面

目录	描述
data	存储数据库、截图等数据
src	系统的主要代码目录
conf	存放主要配置文件
engine	系统核心引擎部分
resource	存放所用的 .qrc 资源文件
threads	核心线程类所在目录
utils	存放主要工具类或工具包
widgets	包含主要 UI 部分和自定义组件

六．总结

本次通过本篇博客和大家分享了我用PyQt5开发的视频监控管理平台，这是一款通用的NVR后台系统，通过本系统用户可以很方便的管理每个通道，在地图上动态设置不同的摄像机地址，方便地管理登录、操作日志，有些功能仍在开发，需要代码的朋友可以私聊，也可以找我做定制化开发。
