SDC命令详解：使用get_nets命令进行查询

相关阅读

SDC命令详解https://blog.csdn.net/weixin_45791458/category_12931432.html?spm=1001.2014.3001.5482

---

        get_nets命令用于创建一个线网对象集合，关于设计对象和集合的更详细介绍，可以参考下面的博客。需要注意的是，在有些工具中还存在get_net命令，它们没有任何差别。

Synopsys：设计对象https://chenzhang.blog.csdn.net/article/details/147015140?spm=1001.2014.3001.5502        本文针对Design Compiler，但该命令同样存在于PrimeTime、IC Compiler等工具中，它们大致相同，略有差别。get_nets命令的BNF范式（有关BNF范式，可以参考以往文章）为：

get_nets[-quiet][-regexp | -exact][-nocase][-filter expression][-hierarchical][-top_net_of_hierarchical_group][-segments][-all][-boundary_type upper | lower | both][-rtl][patterns | -of_objects objects]

指定静默

        -quiet选项用于指定静默输出，如果尝试匹配的线网对象不存在，不会报错或警告（不过语法错误仍会报错），如例1所示。

// 例1
dc_shell> get_nets a
Warning: Can't find net 'a' in design 'top_module'. (UID-95)
dc_shell> get_nets -quiet a
dc_shell>

指定使用正则表达式

        -regexp选项用于指定使用正则表达式，patterns参数将被视为正则表达式，而不是通配符模式串（默认），如例2所示。该选项还会修改-filter选项的expression过滤表达式中=~和!~的行为，使其使用正则表达式，而不是通配符模式串。

        需要注意的是，正则表达式默认是开头和结尾“锚定”的：即表达式被假定为从对象名称的开头开始匹配，并在对象名称的结尾结束匹配，可以通过在表达式的开头或结尾添加".*"来扩大匹配范围。

        -regexp选项和-exact选项是互斥的，只能使用其中一个。

// 例2
dc_shell> get_nets -regexp {in1}
{in1}
dc_shell> get_nets -regexp {in}
Warning: Can't find net 'in' in design 'top_module'. (UID-95)
dc_shell> get_nets -regexp {n1}
Warning: Can't find net 'n1' in design 'top_module'. (UID-95)
dc_shell> get_nets -regexp {.*n1}
{in1}
dc_shell> get_nets -regexp {in.*}
{in1 in2 in3}

指定精确匹配

        -exact选项用于指定精确匹配，patterns参数将不被视为正则表达式或通配符模式串（默认），如例3所示。该选项还会修改-filter选项的expression过滤表达式中=~和!~的行为，使其不被视为正则表达式或通配符模式串。

        -regexp选项和-exact选项是互斥的，只能使用其中一个。

// 例3
dc_shell> get_nets in*
{in1 in2 in3}
dc_shell> get_nets -exact in*
Warning: Can't find net 'in*' in design 'top_module'. (UID-95)



指定大小写不敏感

        -nocase选项用于指定patterns参数和-filter选项的expression过滤表达式中==、=~和!~不区分大小写，如例4所示。

// 例4
dc_shell> get_nets IN1
Warning: Can't find net 'IN1' in design 'top_module'. (UID-95)
dc_shell> get_nets -nocase IN1
{in1}

指定过滤

        -filter选项指定基于线网属性对得到的线网对象集合进行过滤，如例5所示。类似于filter_collection命令那样，可以使用==、!=、>、<、>=、<=、=~、!~构成布尔表达式，其中=~和!~支持在布尔表达式右端使用正则表达式或通配符。使用list_attributes -class net -application命令可以列出一个线网可以拥有的属性(Attribute)。

// 例5
dc_shell> set_ideal_net in1
1
dc_shell> get_nets -filter "ideal_net==true"
{in1}
dc_shell> get_nets -filter "ideal_net==false"
{in2 in3 out}

指定跨层次

        -hierarchical选项用于指定跨层次搜索，patterns参数应与层次线网的最后一级匹配且/不再被视为层次分隔符，如例6所示。此外，-hierarchical选项不能与-of_objects选项一起使用。

// 例6
dc_shell> get_nets
{in1 in2 in3 out}
dc_shell> get_nets -hierarchical
{in1 in2 in3 out u_middle/x1 u_middle/x2 u_middle/x3 u_middle/z u_middle/temp u_middle/u_leaf/a u_middle/u_leaf/b u_middle/u_leaf/y}
dc_shell> get_nets -hierarchical a
{u_middle/u_leaf/a}
dc_shell> get_nets -hierarchical z
{u_middle/z}



指定只保存线网组中的顶层线网

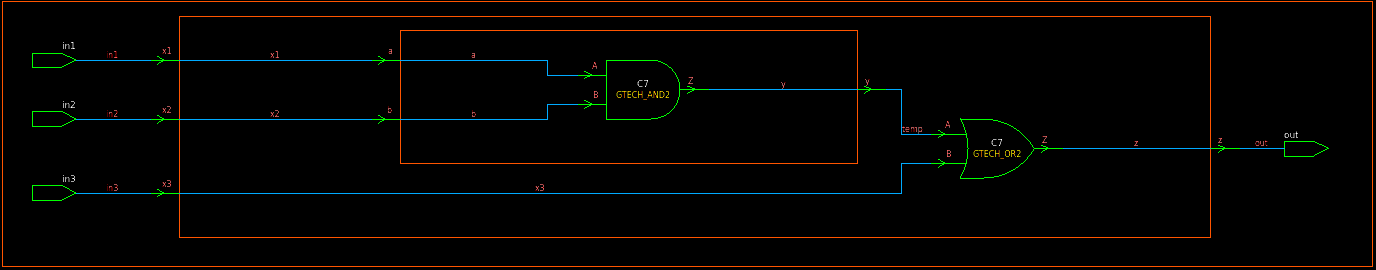

        线网组指的是一组直接连接的层次线网，以图1为例，其中的线网in1、u_middle/x1和u_middle/u_leaf/a属于一个线网组。-top_net_of_hierarchical_group选项指定，只在原始线网对象集合中保留一个线网组中最接近顶层的线网，如例7所示，如果这样的线网有多个，则优先保留字典序靠前的线网。

图1 线网组的概念

// 例7
dc_shell> get_nets "in1 u_middle/x1 u_middle/u_leaf/a"
{in1 u_middle/x1 u_middle/u_leaf/a}
dc_shell> get_nets -top_net_of_hierarchical_group "in1 u_middle/x1 u_middle/u_leaf/a"
{in1}
dc_shell> get_nets -top_net_of_hierarchical_group "u_middle/x1 u_middle/u_leaf/a"
{u_middle/x1}

指定将线网拓展为整个线网组

        -segments选项用于指定将原始线网对象集合拓展为其线网组，如例8所示。配合-top_net_of_hierarchical_group选项使用，可以根据一个线网找到其线网组的最接近顶层的线网。

// 例8
dc_shell> get_nets -segments "in1"
{in1 u_middle/u_leaf/a u_middle/x1}
dc_shell> get_nets -segments "u_middle/x1"
{u_middle/x1 u_middle/u_leaf/a in1}
dc_shell> get_nets -segments "u_middle/u_leaf/a"
{u_middle/u_leaf/a in1 u_middle/x1}
dc_shell> get_nets -segments -top_net_of_hierarchical_group "u_middle/u_leaf/a"
{in1}

指定包含电源线网、地线网和连接到常量的线网

        -all选项用于指定包含电源线网、地线网和连接到常量的线网。

指定线网的边界类型

        -boundary_type选项用于指定在获取连接到层次单元的引脚的线网时，选择哪一侧的线网，如例9所示。此选项只能与of_objects选项一起使用，且设计对象必须是层次引脚(Hierarchical Pin)或抽象块(Block Abstraction)的引脚。

        它的参数可以是upper（默认）、lower和both中的一个。upper表示选择层次单元外部的线网；lower表示选择层次单元内部的线网；both表示同时选择层次单元外部和内部的线网。

// 例9
dc_shell> get_nets -boundary_type upper -of_objects "u_middle/x1"
{in1}
dc_shell> get_nets -boundary_type lower -of_objects "u_middle/x1"
{u_middle/x1}
dc_shell> get_nets -boundary_type both -of_objects "u_middle/x1"
{u_middle/x1 in1}

指定包含object_rtl_name属性

        -rtl选项用于指定线网对象集合中的线网包含object_rtl_name属性。

指定patterns参数

        patterns参数用于指定一个字符串，根据-regexp选项和-exact选项的指定情况，作为正则表达式或通配符模式串或普通字符串。该字符串中可以包含层次分隔符/和通配符*与?，需要注意的是，通配符不能匹配层次分隔符/。

        patterns参数和-of_objects选项是互斥的，只能使用其中一个。如果没有使用这两个选项中的任何一个，则会以当前实例中的所有线网（如果使用-hierarchical选项，则包括层次线网）创建线网对象集合（即以*为默认patterns参数），关于当前实例的详细解释，参考下面的博客。

SDC命令详解：使用相对路径访问设计对象(current_instance命令)https://chenzhang.blog.csdn.net/article/details/147156354?spm=1001.2014.3001.5502

指定设计对象

        -of_objects选项用于指定设计对象，创建与这些设计对象相联系的线网对象集合。对象可以是引脚(Pin)、端口(Port)和单元(Cell)，如例10所示。

        patterns参数和-of_objects选项是互斥的，只能使用其中一个。如果没有使用这两个选项中的任何一个，则会以当前实例中的所有线网（如果使用-hierarchical选项，则包括层次线网）创建线网对象集合（即以*为默认patterns参数）。此外，-hierarchical选项不能与-of_objects选项一起使用。

// 例10
dc_shell> get_nets -of_objects [get_ports in1]
{in1}
dc_shell> get_nets -of_objects [get_cells u_middle/u_leaf/C7]
{u_middle/u_leaf/a u_middle/u_leaf/b u_middle/u_leaf/y}
