学习海康VisionMaster之平行线计算

一：进一步学习了

       今天学习下VisionMaster中的平行线计算，这个是拟合直线的扩展应用，针对需要计算平行线的应用场合，可以方便的生成对应的另外一条平行线

二：开始学习

     1：什么是平行线计算？

      如果已知一条已经抓取到的直线，然后需要生成这条直线的平行线，则直接调用这个模块就可以直接生成

三：直接上案例

1：先导入需要测试的图片集合

2：使用轮廓定位，把两个组件的线连起来，这里是需要设定模版匹配功能，这样图像不管怎么旋转都能准确定位图像位置，具体操作步骤可以参考前面课程

3：拖入位置修正功能：这个非常重要，这里也不提了，可以参考上一篇笔记

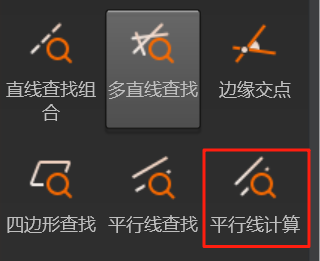

4：拖入平行线计算模块

5：双击组件，开始设定参数

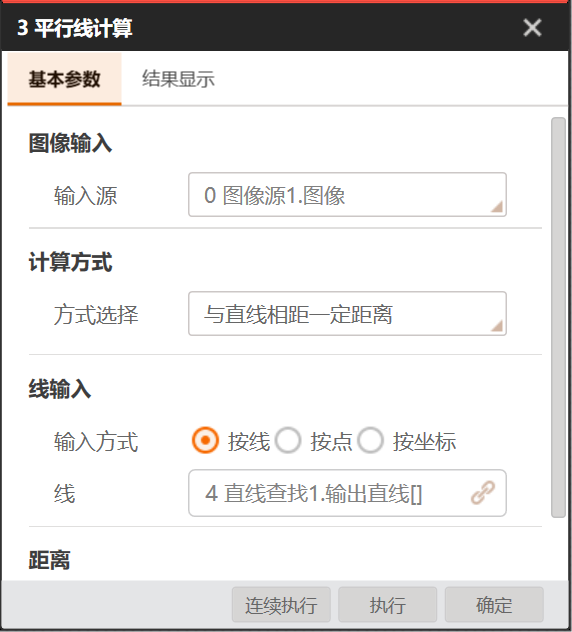

（1）：计算方式：

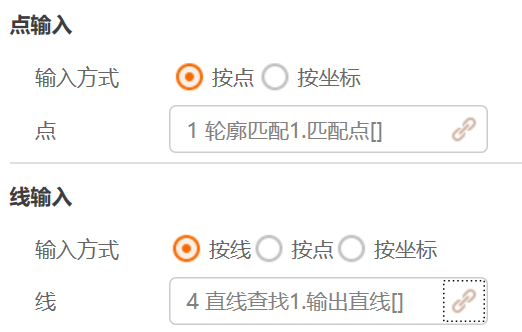

1）：过直线外一点：需要输入点和输入线，点和线是通过前面获取的，所以这个工具是需要前序模块的，一般是查找直线，这里就选择前面的变量，然后就会生成经过该点并且与输入直线的平行线

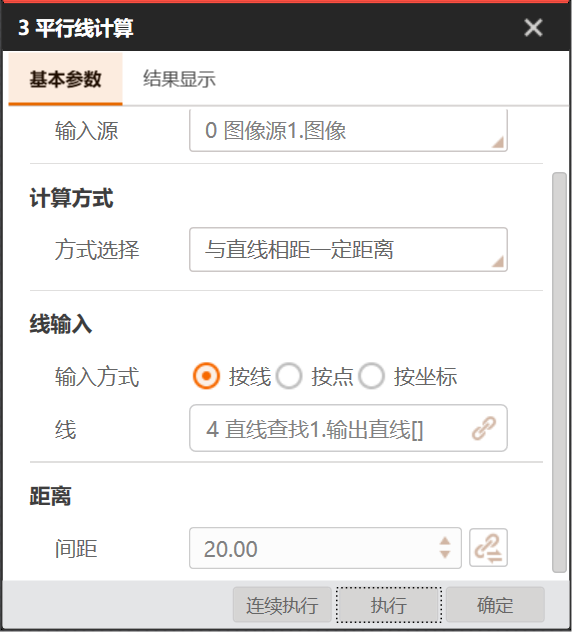

2）：与直线相距一定距离：相当于设定一个间距，然后在根据输入的直线坐标会生成两条平行线，分别在直线的两端

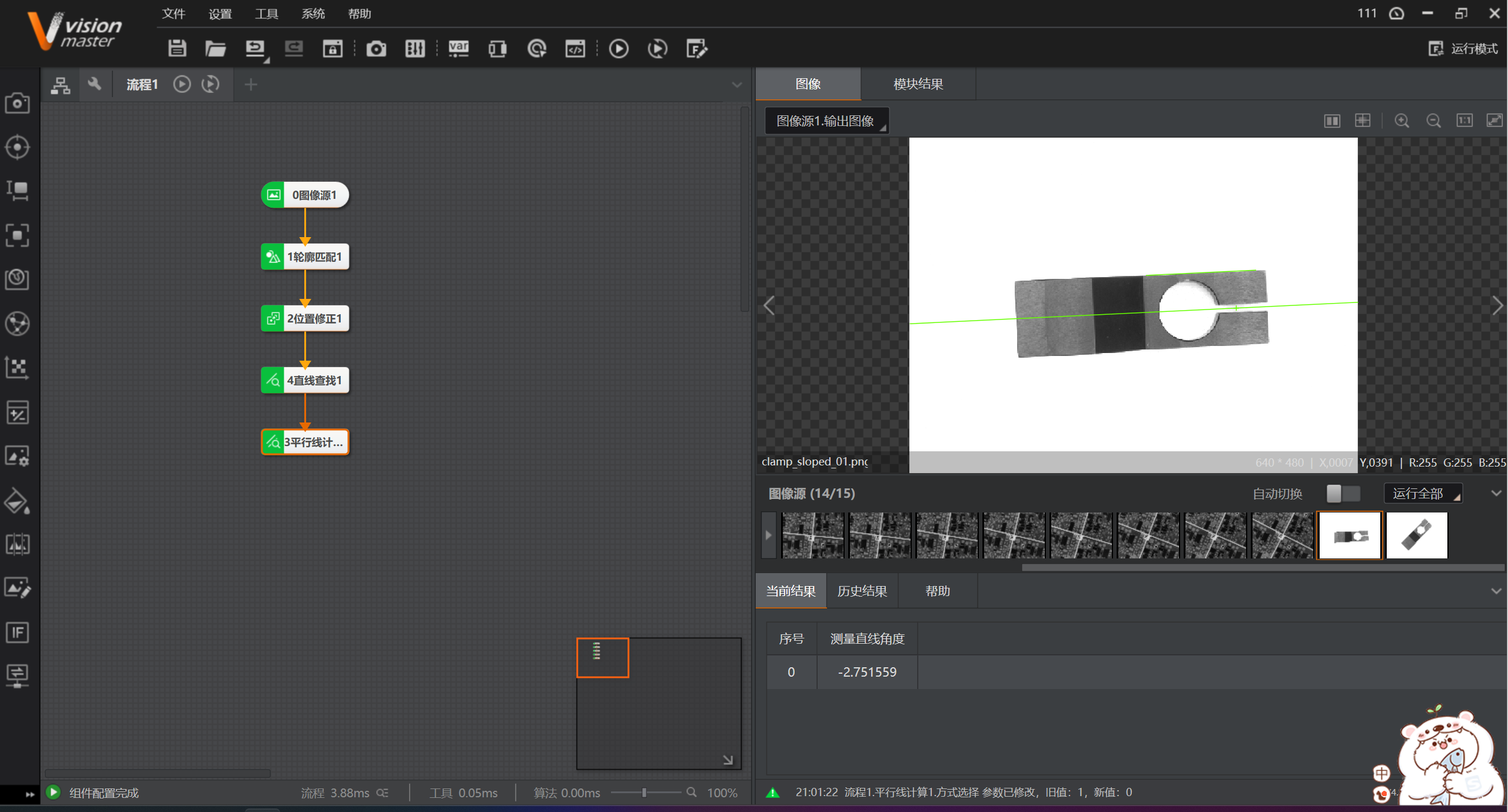

四：实测：上述设定好参数，开始实际测量看看效果，不同的检测模式下的检测效果

分别展示了两种平行线的生成过程
