一体式胎心仪方案特点介绍----【其利天下技术】

胎心仪是一种用于检测胎儿心率并对心跳信号进行实时监控与分析的医疗电子设备。本设计方案主要面向便携式、低功耗、高精度的智能胎心仪产品，而一体式胎心仪是相对分体式胎心仪而言的，一体式胎心仪方案在设计和运用过程中与分体式胎心仪有一定的区别，当然功能基本是一样的，产品设计的核心要求包括：

• 高灵敏度与低噪声：能够捕捉微弱的胎心信号，尤其在复杂环境下保持准确性。
• 稳定性与可靠性：长时间工作不发生漂移，能够抵抗电磁干扰和环境噪声。
• 无线通信：支持蓝牙等无线技术，将检测数据实时传输到移动终端或云平台，方便医生远程监控。
• 低功耗设计：采用高效电源管理方案，延长设备续航时间，适用于便携式医疗设备。

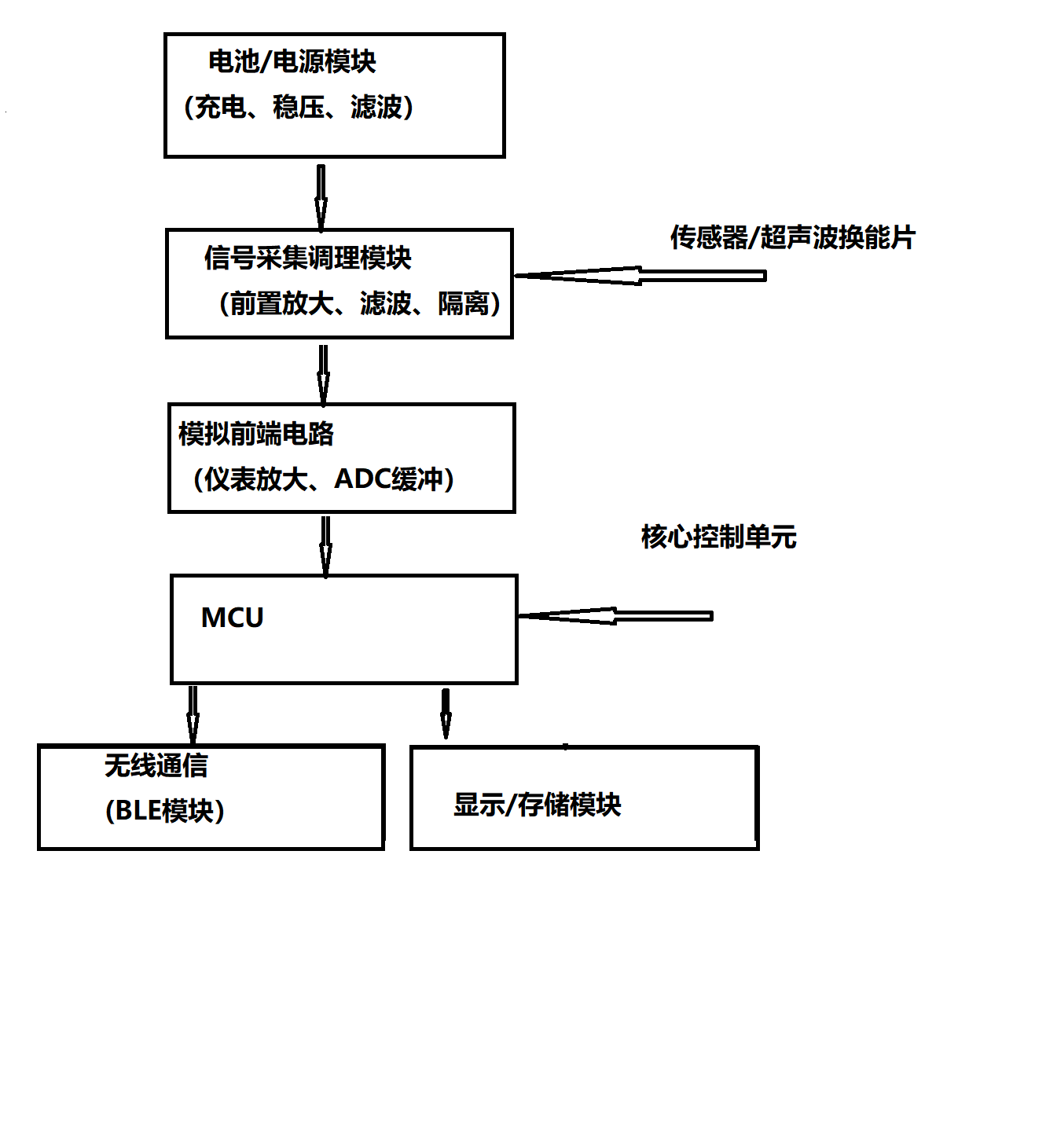

本方案主要包括电源模块、信号采集与调理模块、模拟前端电路、MCU控制模块、无线通信模块以及显示/数据存储模块。各模块之间协同工作，共同实现胎心信号的精准采集、处理与传输。

其利天下一体胎心仪方案

一体式胎心仪主要区别是在换能片的工作原理上：主要采用脉冲波的方式监测婴儿心跳，同一个换能片，间断的发和收。

1、声工作频率：由设计者或者制造商标称的超声波工作频率。

2、超声输出功率：在近似为自由场的规定条件下，超声换能器向特定媒质，最佳为水中所辐射的时间间断的输出超声功率。

3、综合灵敏度：在噪声电平之上，超声多普勒胎儿心率检测仪检测已知平面波反射损耗的模拟点状靶（宽度小于3个波长），所产生多普勒信号能力的量度。

目前，我司已经完成了胎心仪方案设计。具有以下优势

1.高性能与高集成度主控，大大节省外围器件。主控封装LQFP32。

2.纯软件信号处理方案，与硬件处理方案相比，在节省元件成本的同时更能有效减少心率双倍或减半的情况发生

3.高度定制化的方案设计支持，客户只需提供模具和功能规格需求即可

性能参数如下

项目 参数

电源工作方式 内置3.7v锂电 / 干电（AA*2）

额定超声工作频率 2.5MHz(可选 2.0MHz 或 3.0MHz)

超声功率偏差 <±5%

综合灵敏度 (探头表面距离200mm处)>=90db

超声输出功率 <20mW

超声换能器敏感元件的有效面积 1.0cm2

心率显示范围 50~215bpm

分辨率 1bpm

胎心误差率 ±2bpm

自动关机 1分钟无信号自动关机

待机电流 <20uA

正常工作环境 温度：5℃-40℃，相对湿度：≤80%RH

气压：86Kpa-106Kpa

储存运输环境 温度：-10℃-50℃，相对湿度：10%-90%RH

气压：50Kpa-106Kpa
